Які використовувати труби для теплої водяної підлоги: огляд
Сучасні нововведення будівельного ринку дозволяють робити квартири або будинку значно комфортніше. І особливо тут виділяються водяні системи теплих підлог, які збираються з різних матеріалів. І, як правило, в такій справі найскладніші моменти для недосвідченого людини - це розрахунок труби для теплої водяної підлоги і вибір її типу.
У цій статті ми розберемося в цих питаннях, а крім того розглянемо коротко, як такі конструкції монтуються своїми руками.
Почнемо з найважливішого моменту.
види труб
Для зручності, характеристики і види труб представлені в порівняльній таблиці:
| Тип виробу | Особливості |

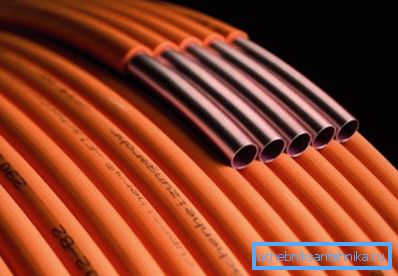

| 1. Мідні. | В принципі, це відмінний матеріал, оскільки мідь служить довго, не іржавіє і має гарну міцність. У разі механічного навантаження магістраль швидше погнеться, ніж в ній з'являться дірки або тріщини. В Європі це найбільш популярний вид матеріалу для виготовлення подібних конструкцій. Але найважливіша перевага міді - це відмінний рівень теплопровідності. А це означає, що ваші підлоги будуть прогріватися максимально швидко. Що ж стосується недоліків, то в цьому випадку він, мабуть, один - це досить висока ціна мідних «трас». |
| 2. Металопластикові. | Відмінний варіант для середнього бюджету. Виріб є магістраль з декількох шарів - зверху пластик, а всередині алюміній (цей метал, до речі, при нагріванні трохи розширюється). Така структура дозволяє теплому підлозі бути досить міцним і не «обростати» зсередини різними наростами. |
| 3. Поліпропіленові. | Такі водяні труби для теплої підлоги використовуються рідко, тому що гнуться не дуже добре. Крім того оскільки в їх структурі відсутня метал, то і теплообмінні процеси тут не надто швидкі. Тобто, попросту кажучи, система нагріву з поліпропілену буде не надто ефективною. |
| 4. Вироби із зшитого поліпропілену (PEX-труби). | Відрізняються низькою вартістю, хорошим рівнем теплопровідності і довгим терміном служби. До недоліків можна віднести той факт, що поліпропілен важкувато монтувати, тому що якщо не буде миттєвою жорсткої фіксації, то він відразу розігнеться. |
Отже, якщо говорити про те, які труби використовувати для теплого водяного статі, то виходить, що «золота середина» між ціною і якістю - це металопластикові вироби.

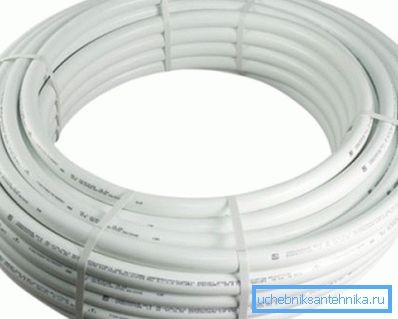

Та й до того ж металопластик укладати досить легко - лінії гнучкі, міцні. Як такі бухти розкачати - так вони і будуть лежати, без жодних зворотних разгибаний.
Зверніть увагу на те, що, незважаючи на наявність металу в структурі виробів, їх все одно потрібно максимально берегти при заливці підлоги або його бурінні перфоратором. Тверді частинки рідкого бетону можуть пошкодити металопластик так, що в ньому з'являться тріщини, а свердло так і зовсім спокійно пройде крізь алюміній.
Тому заливаючи стяжку, намагайтеся не наступати на «траси», а якщо планується свердління статі, то запам'ятайте розташування ліній системи обігріву.
Ми приблизно визначилися з тим, які труби краще для теплого водяного статі використовувати при середньому бюджеті.
Давайте тепер розглянемо, як розрахувати потрібний метраж системи.
План розташування магістралі і розрахунок метражу
Насправді складання плану - процес нескладний.
Тут треба діяти приблизно так:
- Складаємо план приміщення в масштабі, на якому відзначаємо місця, де буде стояти меблі. Там де вона буде розташовуватися - систему протягувати не потрібно, тому що ніякого сенсу в обігріві, наприклад, шафи - немає, погодьтеся.

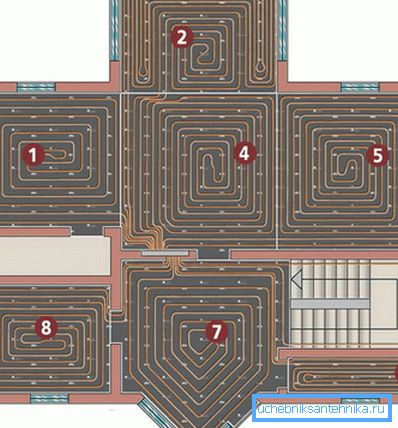

- Креслимо схему розташування конструкції. Найкраще спланувати її так - від точки подачі гарячої води простягається (як би спіраллю) траса в центр кімнати. І потім від центру лінії відходять до точки зливу. Таке розташування дає більш ефективний і рівномірний обігрів кімнати.
- Відштовхуючись від зробленого малюнка, вираховуємо потрібний метраж металопластикової бухти.
Зверніть увагу на те, що вкрай не рекомендується робити «трасу» від контуру більше, ніж 60 метрів. Якщо система буде мати такий метраж, то гаряча вода буде остигати досить швидко, а це позначиться на ефективності обігріву.
Що ж стосується параметрів, то в більшості випадків оптимально підходять вироби, діаметр яких варіюється від 15 до 20 мм. Як бачите, розрахунок труби водяного теплої підлоги - це дійсно досить швидке і нескладне справу.
А ось із збіркою все не так просто - є нюанси. Розберемося у всьому на наочному прикладі.
Монтаж теплої підлоги
Отже, як наочний приклад ми візьмемо організацію системи з металопластику з розкладкою за принципом спіралі. Обігрів буде робитися в квартирі багатоповерхового будинку, так як це самий складний випадок через необхідність утеплювати перекриття (дізнайтеся тут, що таке компресійні фітинги для труб ПНД).
Приступимо до монтажу.
Підготовчі роботи
На цьому етапі слід діяти за такою схемою:
- Очищаємо площину статі від сміття і сторонніх предметів.

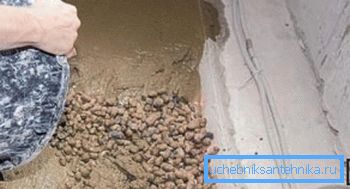

- Заливаємо чорнову стяжку з керамзитобетону.

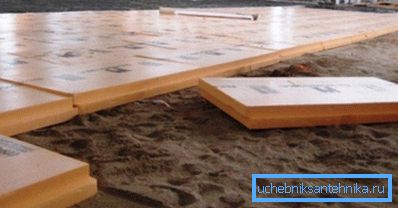

- Після того як бетон висохне, кріпимо зверху нього листи пінополістиролу (пінопласт теж підходить, тільки він знадобиться щільний, а це значить, що загальна товщина підлоги буде більше в результаті). Листи найпростіше кріпити на спеціальні дюбелі з широким капелюшком.

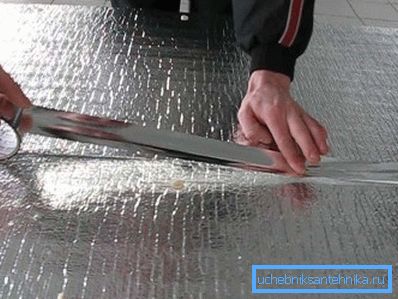

- Зверху утеплювача розстеляємо фольгированную плівку. Якщо цього не зробити, то система буде прогрівати не тільки фінішний шар статі, а й перекриття. Тобто, попросту кажучи потрібна вам площа буде прогріватися набагато повільніше.
На цьому підготовка завершена. Приступаємо до наступного кроку.
Укладання труб
Тут все виконується в такій послідовності:

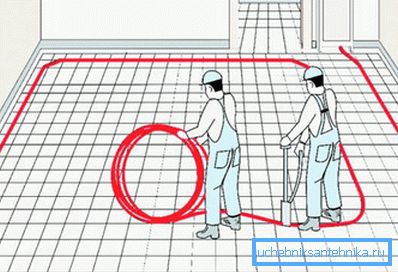

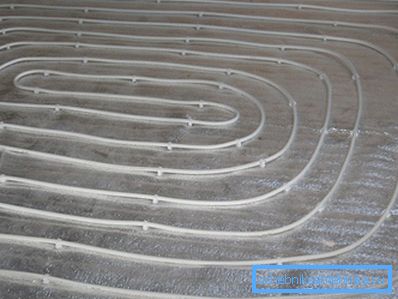

- Беремо бухту з металопластику, один кінець труби залишаємо біля точки подачі гарячої води і починаємо розмотувати трасу, укладаючи її на підлозі по спіралі, просуваючись всередину, як би до центру кімнати. При цьому намагайтеся укладати все так, щоб відстань між паралельними лініями було близько 15-20 см.
- Коли дійдете до центру, зробіть як би розворот і поверніться за тим же принципом спіралі до точки відведення остигнула води.

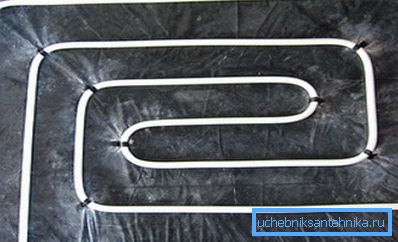

- Зафіксуйте труби до підлоги за допомогою кріплень і дюбелів.

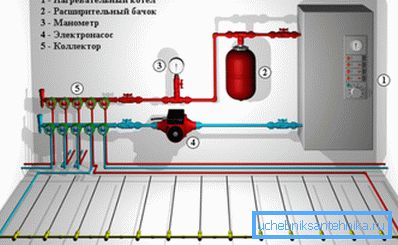

- Підключіть кінці «траси» до водопровідної системи.
Запустіть воду в труби (якщо тиск слабке, то можливо буде потрібно встановити додатковий насос). Якщо немає протікання, то можна заливати фінішну стяжку.
Зверніть увагу тільки на те, що коли ми розглядали питання, які труби вибрати для водяної теплої підлоги, то там був один важливий нюанс щодо металопластику - при нагріванні такі вироби трохи розширюються. Саме тому потрібно організувати все так, щоб при застиганні стяжки в лініях системи в перші години 5-6 була гаряча вода.
Якщо її не буде, то ЦПС застигне повністю, і потім трубі як би нікуди буде розширюватися.
Тепер підіб'ємо підсумки огляду.
висновок
Ми з вами розібралися в тому, які труби вибрати для теплого водяного статі і чому. Розглянули і всі потенційні варіанти в порівняльній таблиці, а також була приведена чітка інструкція схеми монтажу і принципи розрахунку матеріалу (див.також статтю Труби та фітинги із зшитого поліетилену: технічні характеристики і особливості монтажу).
Сподіваємося, що ви скористаєтеся отриманою інформацією на практиці. А якщо хочеться дізнатися більше корисних відомостей, то для вас є ще й додаткове відео в цій статті - перегляньте його.
