Які застосовують збірники повітря для систем опалення

Повітря в системі опалення здатний порушити її роботу, крім того зайвий кисень стає каталізатором корозійних процесів. Хоча він і потрапляє не так часто в теплоносій, але додаткові пристрої для його відводу будуть не зайвими. В даному випадку використовують спеціальні ємності, в яких він збирається, а потім випускається за допомогою вентиля. Тим самим з контуру опалення видаляється не тільки зайве повітря, а й нормалізується тиск в ньому.

Конструктивні особливості

Типові розміри і конструкції повітрозбірників розроблені на підставі діаметрів магістралей. Розглянемо їх особливості та функціональні можливості детальніше:

Скидання накопичився повітря проводиться вручну або автоматичним способом. Ціна виробів залежить від багатьох параметрів, наприклад габаритів, тому варіюється в різних межах.

системи воздухоотвода

Розрізняють дві основні, про які поговоримо нижче:

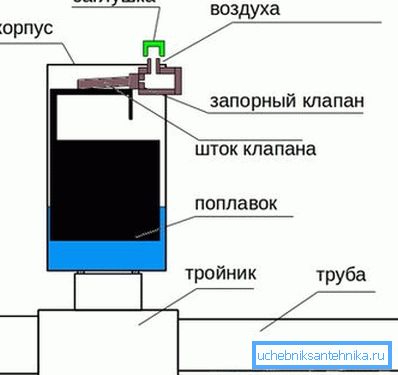

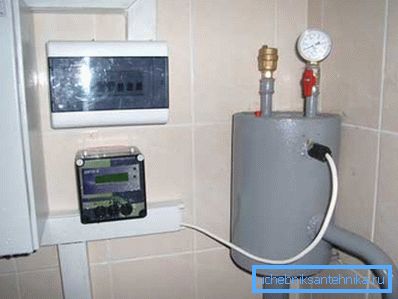

1. Автоматична система зручніше у використанні, під час її експлуатації не потрібно регулярне обслуговування ресивера. У таких виробах встановлюють випускний клапан і використовують для управління внутрішній гідростатичний тиск.


   Принцип роботи пов'язаний з рівнем поплавка в камері поплавця. Коли повітря, що знаходиться в ємності, знижує його, в розрахований момент він виходить через отвір, яке відкривається випускним клапаном. Як тільки натиск теплоносія стане досить великим, клапан закривається.

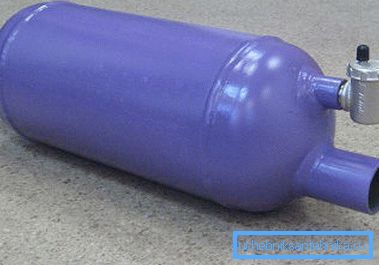

2. Ручний варіант повинен передбачати спеціально розрахований графік, який регламентує час відкриття вентиля і випуск повітряних мас по всій ділянці контуру опалення житлового будинку.

види

Ємності для збору повітря бувають:

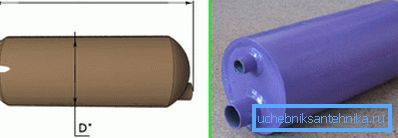

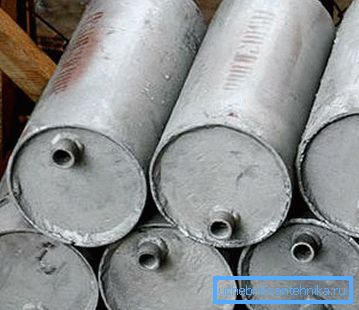

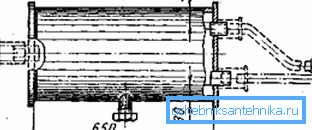

1. Проточними - вони вмонтовані в трубопровід. У горизонтальному положенні повітря виганяється рухом води у верхню частину ресивера непроізвольно.Вода в таких проточних горизонтальних повітрозбірника ніколи не замерзає, тому інструкція дозволяє встановлювати дані вироби в неопалюваних приміщеннях. Габарити ресивера значно перевершують магістральний трубопровід, даючи можливість повітрю концентруватися вгорі ресивера. (Див. Також статтю Електричні конвектори опалення: особливості.)

1. Непроточной - з'єднані з трубопроводом відведенням, який виводиться окремо. У даній конструкції повітряні бульбашки можуть не потрапити в відгалуження, просто пройшовши повз.

Будь-які типи виробів розраховані на такі параметри:

• робоча температура теплоносія - до 150 ° С;
• тиск в контурі 0,6 МПа і 1,2 МПа.

Порада: стежте, щоб у виробах були встановлені запобіжні клапани, призначені для аварійного скидання повітря.

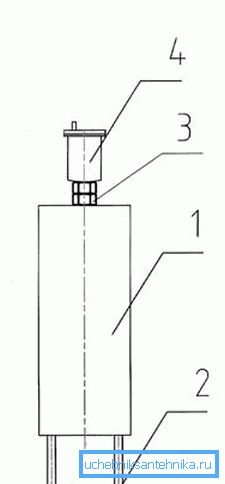

Крім роздільних ресиверів, застосовують централізоване видалення повітря, використовуючи повітряний трубопровід. В даному випадку для скидання проектують повітряну петлю, в якій встановлюють вертикальний збірники повітря. Він виробляє автоматичний випуск повітряних мас в розширювальний бак.

Особливості скидання повітря з системи опалення

При виготовленні опалювальної системи своїм руками необхідно передбачити спосіб відведення з неї зайвих повітряних бульбашок. Тому перед вибором обладнання ми рекомендуємо розглянути різні варіанти циркуляції теплоносія по контуру. Це дозволить оптимально його розташувати і уникнути технічних помилок надалі.

Місце розміщення ресивера залежить від системи циркуляції теплоносія в контурі обігріву.

Вона буває:

1. Природною - в даному випадку теплоносій подається під кутом до розширювального баку, в якому збираються всі повітряні бульбашки.

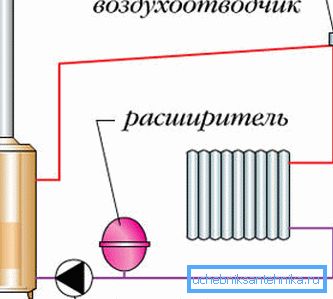

2. Примусової, для руху теплоносія по контуру використовують циркуляційний насос. У цьому випадку повітря слід видаляти з найдальших стояків.

Порада: при нижній розводці труб повітряні маси виводять через повітряну лінію або звичайний збірники повітря.

висновок

Збірники повітря є важливими і невід'ємними елементами системи опалення. Від їх правильного розміщення та оснащення приладами контролю і управління залежить її надійність.

Тому при складанні плану обігріву будівлі, необхідно також передбачити ефективні механізми видалення повітряних мас, що дозволить поліпшити циркуляцію в системі, теплообмін, а також збільшить її термін експлуатації. Відео в статті допоможе знайти вам додаткову інформацію з цієї тематики.
