Який може бути схема опалення в приватному будинку: огляд і
При облаштуванні опалювальної системи приватного будинку дуже важливо вибрати і скласти правильну схему підключення всіх елементів опалення. Тільки так ви зможете домогтися максимальної ефективності та економії в процесі її експлуатації.
У даній статті ми розглянемо всі можливі варіанти виконання такого завдання.
Термінологія
Схеми опалення в приватному будинку використовують деякі терміни, які можуть бути незнайомі широкому колу обивателів, давайте розберемо їх:
| термін | пояснення |

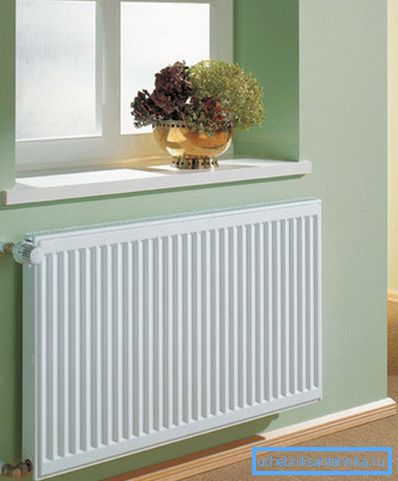

| Прилад водяного опалення | Устаткування, яке нагріваючись за рахунок контакту з теплоносієм, саме поширює тепло по всьому приміщенню. Це можуть бути батареї, радіатори, конвектори, теплі підлоги і інші подібні агрегати. |
| теплоносій | Рідина, яка переміщається по трубах опалення. Вона нагрівається в казані і транспортує тепло до радіаторів. Зазвичай цю роль виконує вода, яка може бути модифікована різними спеціальними добавками. |
| опалювальний контур | Закрита конструкція, що переміщає по собі нагріту і остигнула воду. Складається з радіаторів, трубопроводу, кранів та інших не менш важливих елементів. |
| прямий хід | Відрізок контуру, який транспортує нагрітий теплоносій до радіатора. |
| Зворотній хід | Відрізок контуру, який транспортує остиглий теплоносій після виходу з радіатора. |

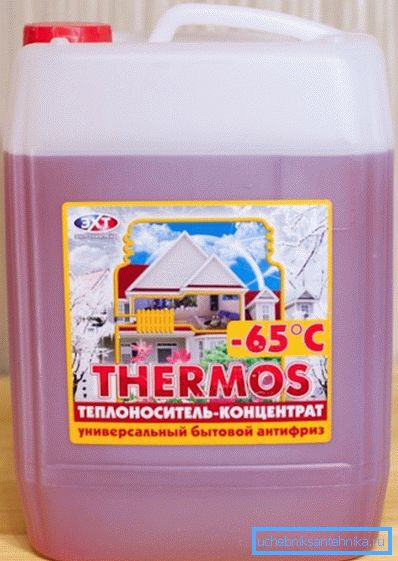

Порада: в регіонах з суворими зимами рекомендується використовувати в якості теплоносія воду в поєднанні з етиленгліколем. Такий: антифриз не замерзне навіть у найкритичніших умовах при повністю вимкненому системі.
Можливі методи переміщення теплоносія
Коли складається схема опалення приватного будинку своїми руками, перше, що необхідно враховувати, так це організацію руху теплоносія по контуру:
| циркуляція | опис |

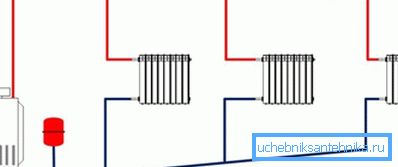

| природна | Така система працює за рахунок виконання фізичних законів. Розігріта рідина має меншу щільність і витісняється вгору по стояку, звідки поширюється на звістку контур, облаштований під ухилом від трьох до п'яти градусів. Захолола вода вже по зворотному ходу, що має такий же кут нахилу, повертається в котел. Відмінні риси:
|

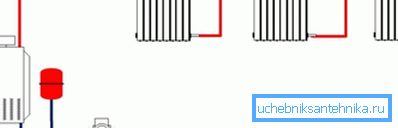

| примусова | В цьому випадку до системи додатково підключається циркуляційний насос, і, отже, рух теплоносія відбувається за рахунок створюваної різниці тисків між прямим і зворотним ходом. Відмінні риси:
|
Схеми відповідно до використовуваної розводкою труб
Також при створенні схеми опалення приватного будинку своїми руками слід вибрати спосіб підключення батарей до стояка:

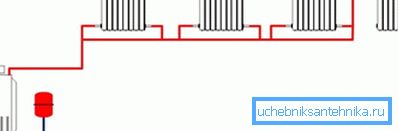

однотрубна
У цьому варіанті нагріта рідина переміщається весь час по одній і тій же трубі, послідовно віддаючи тепло зустрічається на шляху радіаторів.
Перевагою є низька ціна реалізації, але відчутні недоліки змушують задуматися про її раціональності:
- Нерівномірний розподіл тепла. Чим далі від котла, тим холодніше батареї.
Порада: використання однотрубних схем підходить тільки для малогабаритних приміщень, де втрати тепла будуть менш відчутні.
- Складність регулювання окремих радіаторів. Внесені зміни в роботу одного вплинуть на всі прилади в послідовної ланцюжку.
- Неможливість проведення ремонтних робіт або заміни без зупинки і відключення всієї системи.

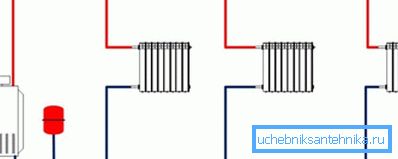

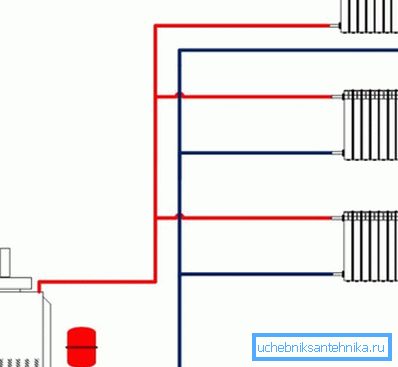

двотрубна
Тут же до кожного радіатора нагріта рідина подається по одній трубі, а вже охолола видаляється за іншою. Конструкція може мати як вертикальну, так і горизонтальну розводку.
Звичайно, такий вибір обійдеться дорожче, зате він надає відразу кілька незаперечних переваг:
- Рівномірний розподіл тепла, що значно покращує мікроклімат в будинку і збільшує продуктивність системи.
- Можливість регулювання будь-якого з радіаторів без наслідків для роботи інших.
У всьому світі вже давно активно використовується саме таке паралельне підключення радіаторів не тільки в приватних будинках, але і в багатоквартирних багатоповерхівках. У нас же поки таке нововведення зазвичай можна зустріти тільки в новобудовах або заміських котеджах.

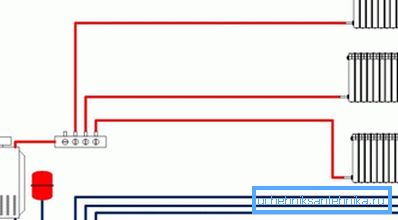

променева
Таке підключення ще називають колекторним, так як воно передбачає наявність розподільного колектора, від якого вже йде відведення та труба для кожної батареї індивідуально.
Перед тим, як провести таку розводку, слід ретельно зважити свої фінансові можливості, тому що вона вийде дорожче навіть двухтрубной, але зате і можливості вона надасть справді унікальні:
- Повна автономія регулювання продуктивності кожного радіатора з колектора.
- Здійснення ремонту або заміни батарей без обов'язкового відключення всієї опалювальної системи.
- Можливість установки додаткових девайсів на будь-який контур.
Інструкція виконання монтажних робіт при установці променевої розводки відрізняється високою складністю, що робить обов'язковим виклик кваліфікованих фахівців.

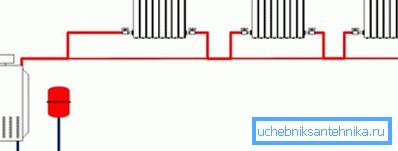

Ленинградка
Цей оригінальний метод дозволяє вдосконалити однотрубну схему підключення опалювальної системи, наділивши її можливістю автономної регулювання радіаторів.
Для цього:
- До кожної батареї монтується запірна арматура, що дозволяє контролювати витрату теплоносія через неї.
- Встановлюються байпаси, що представляють собою обхідні труби меншого розміру. Це дозволить циркулювати воді по всьому контуру навіть при повністю перекритих вентилях на окремому радіаторі.
Примітно, що описані маніпуляції можна здійснити як на початковому етапі облаштування опалення в будинку, що дозволить одночасно і заощадити, і розширити функціональність конструкції, так і з уже встановленою розводкою.
висновок
Якщо ви вирішили проводити опалення приватного будинку своїми руками, то починати слід з вибору найбільш підходящої для вашого випадку монтажної схеми. В першу чергу потрібно визначитися з типом циркуляції теплоносія в трубопроводі, а потім з варіантом розведення використовуваних труб. Вище ми постаралися ознайомити вас з принципами роботи та сильними сторонами найбільш популярних з них.
На наданому відео ви зможете знайти додаткові матеріали, що стосуються розглянутої теми. Правильна схема - гарантія якісного опалення.
