Якими бувають електричні котли опалення: огляд
Почнемо з того, що опалювальні електричні котли можуть кардинально відрізнятися один від одного не тільки за технічними параметрами (потужність, розмір), але і за принципом роботи, тобто, за способом нагріву теплоносія і його транспортуванні.
Проте, будь-який з цих агрегатів чудово підходить в якості опалювального приладу, як для заміського будинку (особняка) або квартири в багатоповерховому будинку, так і для централізованої котельні, яка обслуговує декілька будинків.
Давайте подивимося, якими можуть бути ці прилади взагалі, де найкраще їх використовувати, а також до вашої уваги буде надано тематичний відео ролик.
Відмінності за способом нагріву теплоносія
ТЕН

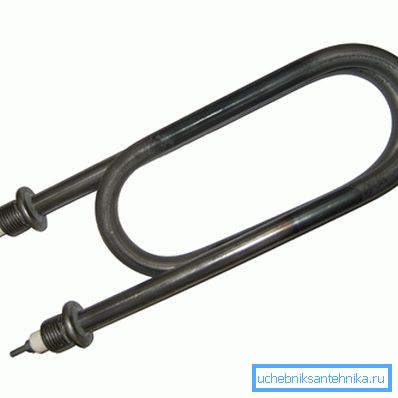

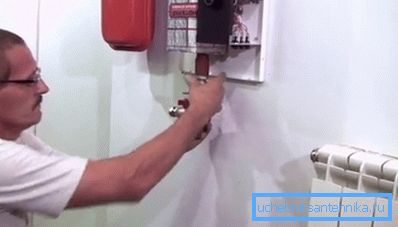

- Агрегати, у яких встановлено трубчастий електричний нагрівач або ТЕН так і називають - ТеНові котли і рідина в них нагрівається саме за допомогою цього приладу. Як правило, такі установка досить компактні, у них чудовий дизайн, а монтуються вони на стіну.
- Основна перевага, яким володіє електричний котел опалення перед газовими, дизельними і твердопаливними, це відсутність димаря. Вся справа в тому, що у електроенергії немає продуктів згоряння, отже, їх не потрібно відводити на вулицю. Така перевага дозволяє монтувати агрегат в будь-якому зручному місці приміщення, не прив'язуючись до стінки, яка виходить на вулицю.

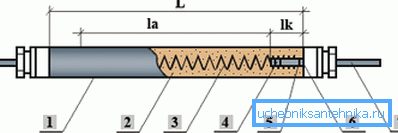

- Корпус з алюмінію, сталі або титану;
- Наповнювач (кварцовий пісок);
- Спіраль з ніхрому;
- Контактний стрижень в наповнювачі;
- герметик;
- Ізолятор (фарфор);
- Зовнішня частина контактного стрижня.
Примітка. Як правило, ТЕН, який встановлюється на настінні електричні котли для опалення, має зигзагоподібну форму. Крім того, їх може бути два, а часом навіть три штуки на один агрегат (в залежності від потужності і проекту заводу-виготовлювача).
електроди
- Електродний опалювальний електричний котел принципово відрізняється від ТеНові за методом нагріву теплоносія (Як правило, це дистильована вода з будь-якими додатковими рідинами, рекомендованими виробником). І ті й інші агрегати працюють від змінної мережі або на 220, або на 380 (однофазні і двофазні) - все залежить від потужності. Але ціна і у тих і інших буде приблизно однаковою, хоча змінюється витрата електроенергії.
- Частота струму в наших електричних мережах становить 50Гц, незалежно від напруги, і це безпосередньо впливає на підігрів теплоносія. Електроди, що знаходяться в посудині, через який рухається рідина, змінюють свою полярність 50 раз в секунду і це змушує іони теплоносія міняти напрямок з тією ж періодичністю, тобто, 50 раз в секунду. Це викликає її нагрівання.
- Як відомо, струм рухається по шляху найменшого опору, значить, його рух укладено в межах відстані між двома електродами - це говорить про те, що процес іонізації жодним чином не є небезпечним для споживача, просто кажучи, його чи не вдарить струмом. У разі витоку рідини з ємності замкнута ланцюг між електродами розривається, отже, відключається і вся система, так що при таких ситуаціях небезпека пожежі відсутня. Це те ж саме, як якщо б ви розірвали спіраль - ланцюг розмикається, і пристрій перестає працювати.
огляд моделей
ТеНові моделі

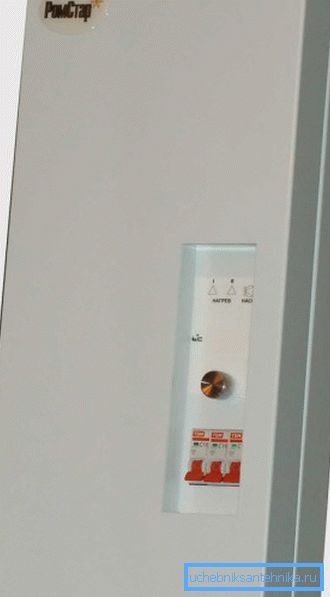

В даний час електричні опалювальні котли РОМСТАР виробляються, як в тенів, так і в електродному виконанні, тільки другий варіант має менші габарити і до назви додається приставка міні (про них ми теж розповімо). Такий опалювальний прилад складається з металевого корпусу, в який вбудований теплообмінник, елементи комутації та електронний блок управління і захисту (силові реле, температурні датчики, клеми і так далі).
Основна частина всього агрегату, це теплообмінник, який складається з електронагрівачів або тенів, герметично закупорених в посудині з двома патрубками для входу і виходу води. Верхній патрубок служить для відводу підігрітого теплоносія до приладів опалення через проточное реле, а нижній підключається до труби повернення.
Електронна арматура управління призначена для аналізу і подальшої обробки даних, які надходять з датчиків при різних режимах роботи. Всі інші деталі котла разом з арматурою управління зафіксовані всередині корпусу за допомогою болтів і шурупів.
Температурний діапазон у РОМСТАР знаходиться в межах 10-85? C, а ось якщо температура води підніметься до 90? C, то спрацює автомат захисту і нагрів припиниться. З огляду на характеристики від заводу-виготовлювача, нагрівачі тут мають підвищену надійність, так як зроблені з новітніх матеріалів. Також вдосконалено автоматика, що робить такі котли надійними і безпечними при експлуатації.
Цифра в найменуванні РЕМСТАР | 3 | 5 | 7 | 10 | 12 | 14 |
Потужність, кВт) | 3 | 5 | 7 | 10 | 12 | 14 |
Обсяг опалювальної площі (м3) | 75-90 | 125-150 | 175-210 | 250300 | 300-360 | 350-420 |
Розміри опалювальної площі (м2) | 30 | 50 | 70 | 100 | 120 | 140 |
Номінальна споживча потужність (кВт) | 3 | 5 | 7 | 10 | 12 | 14 |
Напруга (В) | 220 | 380 | ||||
Максимальний струм по фазі (А) | 13,7 | 22,7 | 31,8 | 15,2 | 18,2 | 21,2 |
Перетин мідного проводки для харчування і заземлення (мм2) | 2,5 | 4 | 4 | 52,5 | 5,4 | 54 |
Оптимальна температура рідини на виході (? C) | 70 | |||||
Максимальна температура рідини на виході (? C) | 85 | |||||
Рекомендований обсяг теплоносія в системі опалення | 120 | 200 | 280 | 400 | 480 | 560 |
Теплоносії, які рекомендує завод-виготовлювач | Дистильована або низькотемпературна вода (не замерзає до -40? C), а також рідини, у яких температура кипіння не менше 100? C і вони сертифіковані в якості теплоносія | |||||
Рекомендовані заводом-виготовлювачем насоси від Grundfos | ALPHA 2 25/60, UPS 25/60 | |||||
Діаметр муфти, а також вхідного і вихідного патрубка (мм) | 20 | |||||
Ступінь захисту від вологи | 1PX3 бризок | |||||
Габарити (мм) | 572x270x105 | |||||
Маса, кг) | 12 | 13,5 |
Примітка. У приміщенні, де встановлений електричний котел, не повинно бути вибухонебезпечних парів і газів, а також пилу, здатної вплинути на роботу котла.

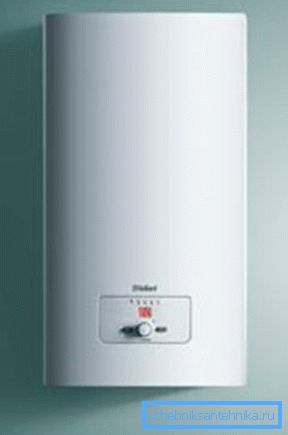

Відмінною альтернативою газовому опаленню є німецькі електричні котли ELOBLOCK - вони надійні, ергономічні і компактні. Монтаж таких агрегатів проводиться дуже легко, в роботі вони безшумні і при необхідності досить просто змінити налаштування режиму.
До переваг ELOBLOCK можна віднести мікропроцесорне управління однією клавішею, вмонтований погодозалежне управління, захист від замерзання, а також можливість використання пристрою для системи теплої підлоги. Крім того, котлом можна управляти через HDO сигнал або понижуючий перемикач, де індикація налаштувань відображається на світлодіодному дисплеї, до системи можна підключити бойлер непрямого нагріву.
Ну і, звичайно ж, це чудове оформлення корпусу, який зможе гармоніювати практично з будь-яким інтер'єром.
Моделі, що працюють від змінної мережі 220В / 50Гц, мають потужність 6 і 9 кВт, а ті яким потрібно 380 В / 50 Гц представлені агрегатами з потужністю 12, 14, 18, 21, 24 і 28 кВт. Розширювальний бак тут має обсяг 7 літрів, максимальна температура води до 85? C, а робочий тиск від 0,8 бар до 3,0 бару, хоча рекомендується підтримувати оптимальне значення 1,0-2,0 бару.
Геометричні розміри приладу за параметрами висота / ширина / глибина 740x410x330 мм, з масою 34 кг.
Електричний котел для опалення РУСН проводиться однойменною російською акціонерним товариством, яке утворилося на базі заводу Червоний прапор в Рязані (завод раніше співпрацював з Роскосмосом). В даний час АТ виробляє високоякісні системи опалення, в яких використовуються ТЕНи з нержавіючої сталі, а весь прилад робиться з найсучасніших матеріалів. ККД справжніх котлів досягає позначки 93%, а найпотужніші моделі здатні обігріти приміщення площею до 1000м2.
маркування Руніту | Напруга, В) | Потужність, кВт) | Площа приміщення (м2) | ККД (%) | Параметри В / Ш / Г (мм) | Маса, кг) |
203 М | 220 | 3 | 30 | 93 | 485x194x138 | 9 |
204 М | 220 | 4 | 40 | 93 | 482x194x144 | 9 |
205 М | 220 | 5 | 50 | 93 | 505x305x205 | 12 |
206 М | 220/380 | 6 | 60 | 93 | 505x430x205 | 12 |
207 М | 220/380 | 7 | 70 | 93 | 505x430x205 | 12 |
208 М | 220/380 | 8 | 60 | 93 | 505x430x205 | 12 |
209 М | 220/380 | 9 | 90 | 93 | 505x430x205 | 12 |
212 М | 380 | 12 | 120 | 93 | 530x240x370 | 18 |
215 М | 380 | 15 | 150 | 93 | 530x240x370 | 19 |
218 М | 380 | 18 | 180 | 93 | 530x240x370 | 19 |
221 М | 380 | 21 | 210 | 93 | 530x240x370 | 19 |
224 М | 380 | 24 | 240 | 93 | 530x240x370 | 20 |
230 МП | 380 | 30 | 300 | 93 | 620x270x410 | 36 |
230 М | 380 | 30 | 300 | 93 | 620x270x410 | 25 |
236 МП | 380 | 36 | 360 | 93 | 620x270x410 | 36 |
236 М | 380 | 36 | 360 | 93 | 620x270x410 | 27 |
245 МП | 380 | 45 | 450 | 93 | 407x280x630 | 36 |
245 М | 380 | 45 | 450 | 93 | 407x280x630 | 26 |
270 М | 380 | 70 | 700 | 93 | 1045x500x280 | 60 |
2100 м | 380 | 99 | 970 | 93 | 1045x500x280 | 64 |
РУСН М
маркування Руніту | Напруга, В) | Потужність, кВт) | Площа приміщення (м2) | ККД (%) | Параметри В / Ш / Г (мм) | Маса, кг) |
205 К | 220 | 5 | 50 | 93 | 505x305x205 | 11 |
206 К | 220/380 | 6 | 60 | 93 | 505x305x205 | 12 |
207 К | 220/380 | 7 | 70 | 93 | 460x240x600 | 12 |
208 R | 220/380 | 6 | 80 | 93 | 460x240x600 | 12 |
209 R | 220/380 | 9 | 90 | 93 | 505x305x205 | 12 |
РУСН КАНТРІ
маркування Руніту | Напруга, В) | Потужність, кВт) | Площа приміщення (м2) | ККД (%) | Параметри В / Ш / Г (мм) | Маса, кг) |
205 НМ | 220 | 5 | 50 | 93 | 690x495x230 | 25 |
207 НМ | 220/380 | 7 | 70 | 93 | 690x495x230 | 25 |
209 НМ | 220/380 | 9 | 90 | 93 | 690x495x230 | 25 |
212 НМ | 380 | 12 | 120 | 93 | 660x410x260 | 28 |
215 НМ | 380 | 15 | 150 | 93 | 660x410x260 | 28 |
218 НМ | 380 | 18 | 180 | 93 | 660x410x260 | 28 |
221 НМ | 380 | 21 | 210 | 93 | 660x410x260 | 28 |
224 НМ | 380 | 24 | 240 | 93 | 660x410x260 | 28 |
РУСН НМ

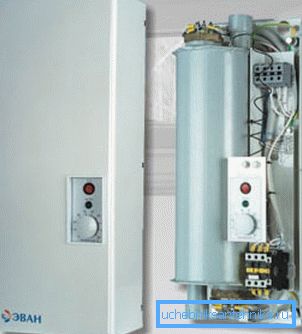

Для котлів ЕВАН крім Стандарту є також такі класи, як Економ, Комфорт, Комфорт RX, Люкс і Професіонал - всі вони відрізняються за вартістю і потужносним характеристикам, але більш детально ми розглянемо тільки класи Економ і Стандарт.
Такі агрегати оснащені ТЕНами з нержавіючої сталі, сталевим корпусом і арматурою електронного управління, там є подвійний захист від перегріву, релейний комутація і колодка для підключення циркуляційного насоса для системи опалення. Робочий тиск становить 0,8-3,0 бару, рекомендований - 1,0-2,0 бару, а ККД котла досягає планки 93%.
Маркування ЕВАН ЕПО | Потужність, кВт) | Площа приміщення (м2) | Параметри по В / Ш / Г | Напруга, В) |
2,5 | 2,5 | 25 | 565x270x220 | 220 |
4 | 4,0 | 40 | 565x270x220 | 220 |
6 | 6,0 | 60 | 565x270x220 | 220 |
7,5 | 7,5 | 75 | 565x270x220 | 220 |
9,45 | 5,5 | 95 | 565x270x220 | 220 |
12 | 12,0 | 120 | 565x270x220 | 380 |
15 | 15,0 | 150 | 565x270x220 | 380 |
18 | 18,0 | 180 | 565x270x220 | 380 |
24 | 24,0 | 240 | 565x270x220 | 380 |
30 | 30,0 | 300 | 565x270x220 | 380 |
Характеристики класу Економ
маркування ЕВАН | Потужність, кВт) | Площа приміщення (м2) | Параметри по В / Ш / Г | Напруга, В) |
С1-3 | 3 | 30 | 650x250x180 | 220 |
С1-5 | 5 | 50 | 650x225x180 | 220 |
C1-6 | 6 | 60 | 650x225x180 | 220 |
C1-7,5 | 7,5 | 750 | 650x225x180 | 220 |
C1-7,5 | 7,5 | 750 | 650x225x180 | 380 |
C1-9 | 9 | 90 | 650x225x180 | 220 |
C1-9 | 9 | 90 | 650x225x180 | 380 |
C1-12 | 12 | 120 | 650x225x180 | 380 |
C1-15 | 15 | 150 | 650x225x180 | 380 |
С1-18 | 18 | 180 | 650x225x180 | 380 |
С1-24 | 24 | 240 | 650x225x180 | 380 |
С1-30 | 30 | 300 | 650x225x180 | 380 |
Характеристики класу Стандарт
Звичайно, було б неправильно не згадати про комбіновані котли опалення газ-електрика - це, мабуть, найбільш вигідна комбінація з усіх можливих варіантів. І ми зупинимося на досить популярною двухконтурной моделі Житомир -3 КС-ГВ-010 СН / КЕ-4,5.
Такі котли опалення комбіновані електричні та газові, як правило, мають кілька виходів підключення, що дозволяє монтувати подвійний опалювальний контур (тепла підлога - радіатори), а також обігрівати баню або басейн. Маючи в арсеналі два види палива, ви завжди зможете вибрати найбільш для вас вигідний і не переривати роботи агрегату при відключенні електроенергії.
Житомир -3 КС-ГВ-010 СН / КЕ-4,5 є однофазний підлоговий двоконтурний опалювальний агрегат з потужністю 10 кВт при споживанні газу і 4,5 кВт при споживанні електрики, і оптимальна площа обігріву становитиме 100м2 і 45м2 відповідно.
Такі електро-газові котли опалення мають ККД до 95%, але не менше 90%, з максимальною температурою на подачі 90? C, а рекомендований режим складає 60-80? C, як і у будь-якого конвекційного газового агрегату.
Примітно, що такі опалювачі здатні працювати на двох енергоносіях одночасно, що збільшує потужність, а їх маса становить не більше 54 кг для одноконтурних і не більше 58 кг для двоконтурних варіантів.
електродні котли
На замітку! Для прямоточних котлів електродного типу категорично заборонено в якості теплоносія використовувати будь-які нафтопродукти (масло, соляр і так далі), також не слід застосовувати ті рідини, які не рекомендовані виробником обігрівача. Установка будь-яких кранів або запірних клапанів між подає патрубком і групою безпеки категорично заборонена!

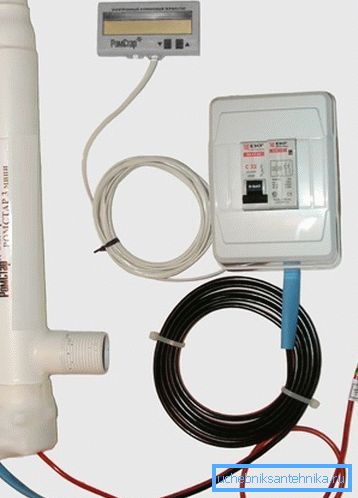

А зараз, як було обіцяно вище, ми розповімо вам про моделі ПОМСТАР МІНІ, які продаються в комплекті з силовим блоком і термостатом для кімнати і, звичайно, з керівництвом по експлуатації. При монтажі опалення своїми руками вам потрібно встановити такий котел в строго вертикальному положенні вище контуру подачі. Але при цьому дуже високо піднімати його не слід.
Перетин стояка, так само, як і перетин горизонтального контуру повинні відповідати проекту, але при цьому мінімальний діаметр вертикалі буде від 25 мм і більше, а висота стояка над зафіксованим до стіни котлом - не менше 2м.
Цифрова маркування РОМСТАР МІНІ | 2 | 3 | 5 | 6 |
Потужність, кВт) | 2 | 3 | 5 | 6 |
Обсяг опалювальної площі (м3) | 50-60 | 75-90 | 125-150 | 150-180 |
Розміри опалювальної площі (м2) | 20 | 30 | 40 | 60 |
Потужність споживання (кВт) | 2 | 3 | 5 | 6 |
Напруга (В) | 220 | |||
Максимальний струм по фазі (А) | 9,1 | 13,6 | 22,7 | 27,3 |
Перетин мідного проводки для харчування і заземлення (мм2) | 2,5 | 4 | ||
Оптимальний обсяг теплоносія в системі опалення | 80 | 120 | 200 | 240 |
Теплоносії, які рекомендує завод-виготовлювач | Дистильована або низькотемпературна вода (не замерзає до -40? C), а також рідини, у яких температура кипіння не менше 100? C і вони сертифіковані в якості теплоносія | |||
Геометричні параметри В / Ш / Г (мм) | 400x100x70 | 650x100x70 | ||
Перетин патрубка подачі і повернення (ММ) | 25 | |||
Маса, кг) | 3 | 5 | ||
клас електрозахисту | 1 | |||
Ступінь захисту від вологи | 1PX3 (захист від бризок) |

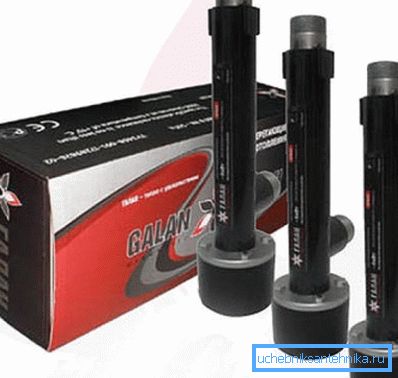

В даний час компанія ГАЛАН запустила у виробництво плівковий котел ГАЛАКС, який виготовлені за технологією трафаретного друку і прийшли на заміну звичним для нас трубчастим нагрівачів.
Як стверджують виробники, витрата електроенергії тут скорочується на 25% і при цьому сам теплоносій не стикається з нагрівачем і потужність розподіляється рівномірно по всьому корпусу приладу, що прибирає гідравлічний опір рідини. Дати конкретну оцінку якості цього агрегату на даний момент не зовсім просто, так як він використовується порівняно недавно.
висновок
При виборі електричного котла слід відштовхуватися від ймовірної обігрівається і кількості рідини в системі. Також в заміських будинках вам, можливо, буде потрібно стабілізатор напруги, щоб прибрати його перепади, які особливо помітні в вечірній час.
