Якими способами виконується обв'язка радіаторів опалення
Одним з кроків проектування системи обігріву є спосіб підключення до неї батарей або їх обв'язка. Таким чином удасться збільшити ефективність її роботи і зробити експлуатацію опалювальних приладів комфортнішим. Наприклад, обв'язка радіаторів опалення поліпропіленом дозволяє регулювати їх тепловіддачу, а в разі аварійних, ремонтних або профілактичних робіт дає можливість їх швидко від'єднати від трубопроводу.
На що звернути увагу
Рекомендуємо заздалегідь підбирати типи регістрів, а також їх конфігурацію, щоб створити систему обігріву відповідно до розробленого проекту.
Крім них в неї повинні входити:
- котел;
- трубопроводи;
- запірна і регулююча арматура;
- насос (якщо необхідний).
Процес установки приладів обігріву не представляє особливих труднощів:
- виберіть заздалегідь місце під опалювальні прилади згідно проекту;
- підведіть до них трубопровід або трубопроводи;
- з'єднайте між собою батарею і магістральні труби своїми руками.

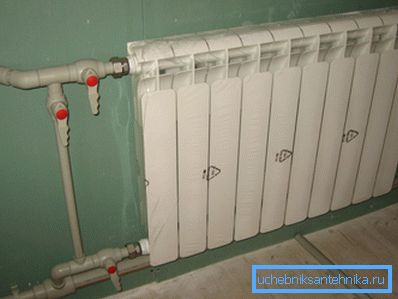

Підключення труб з поліпропілену
Нижче будемо розглядати процес підключення опалювальних приладів до системи опалення, де використовуються ПП труби, ціна яких сьогодні одна з найнижчих.
В даний час є два способи:

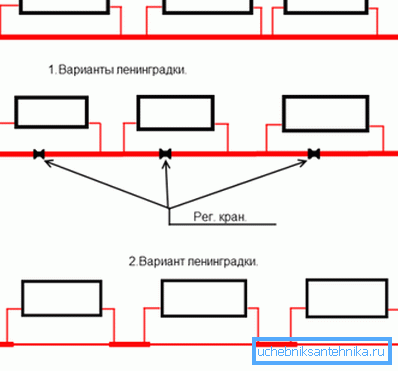

| Однотрубний або «ленінградка» | В цьому випадку теплоносій, найчастіше вода, відразу надходить в усі будівлю, зверху стікаючи по трубах, встановлених в окремих квартирах. Таку систему нерідко застосовують в багатоквартирних домах.Рассмотрім її недоліки:
|

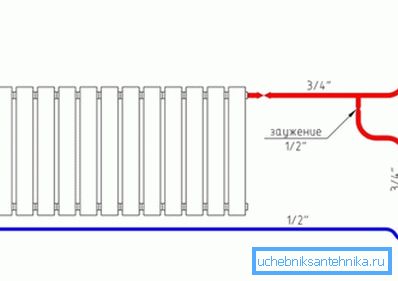

| Двотрубний |
|
Обидві системи складаються з наступних елементів:
- батарей опалення, у яких є клапан скидання повітря вгорі і заглушка внизу. При нижньому способі підключення остання встановлюється зверху;
- радіаторної прохідний пробки;
- терморегулятора і клапана для 2-х трубної системи;
- хвостовика;
- запірного крана;
- контргайки, за допомогою якої здійснюється кріплення муфти і регістрів;
- байпас для 2-х трубної системи;
- трубопроводів з поліпропілену, поліетилену, металопластику або металу.
Способи під'єднання радіаторів

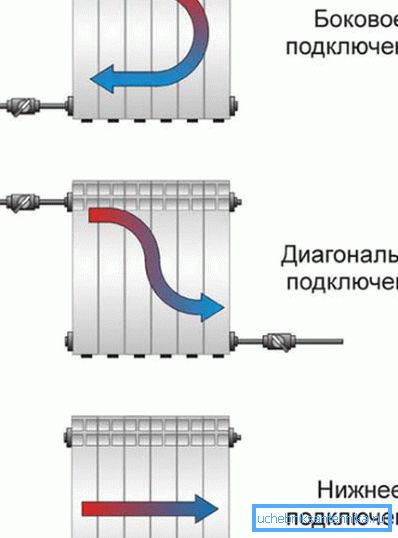

Є 3 основних типи підключення:

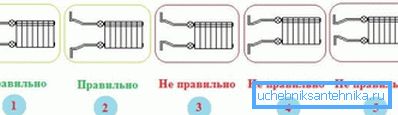

- Бічний односторонній вважається найбільш прийнятним. Подача проводиться в верхню пробку, обратка приєднується до нижньої. Спосіб здатний давати максимальну тепловіддачу, що забезпечує найбільшу ефективність.
Порада: не підключайте подачу знизу, в цьому випадку втрата потужності системи складе близько 8%.
- Діагональний іноді застосовується в батареях, що мають досить велику довжину. В цьому випадку прогрівання відбувається рівномірно всіх секцій обладнання, не створюючи температурні перепади, що відбивається на їх ефективності. Подачу під'єднують до верхньої прохідний пробці з одного боку вироби, обратку - до нижньої з іншого боку.
Порада: не підводите гарячий теплоносій знизу, в цьому випадку система опалення буде втрачати до 10% потужності.

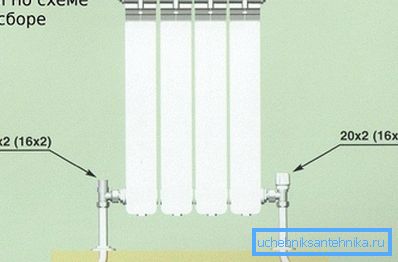

- Нижній рекомендується використовувати тільки при монтажі трубопроводів в підлозі. В цьому випадку втрата потужності складе також до 10%.
Порада: встановлюйте радіатори під вікнами, а не по їх сторонам. Правильно дотримуйтесь відстані від стіни і підвіконня по висоті і відступу.
типи радіаторів
При установці нової системи опалення рекомендується використовувати нові опалювальні прилади. Ринок сьогодні може запропонувати кілька варіантів регістрів, виготовлених з алюмінію, чавуну, сталі або з використанням комбінацій металів.
Вам потрібно тільки правильно вибрати відповідну модель, яка може бути:
- Сталева суцільна і тонка панель, під'єднання до якої можливо тільки знизу або збоку.
- Секційної полегшеної з алюмінію або біметалічною. Такі батареї приєднуються усіма трьома способами, для яких поліпропіленові труби підходять ідеально.
Рекомендуємо замінити в квартирах з центральним обігрівом чавунні важкі батареї біметалічними. Вони мають велику тепловіддачу і краще переносять луг, яка додається в теплоносій. Для автономного опалення в квартирі і приватному будинку найкраще підходять алюмінієві або сталеві радіатори, так як тиск в таких системах невелике.
висновок
У даній статті ми ставили завдання розповісти вам про способи обв'язки або підключення різних типів радіаторів до системи центрального і автономного опалення. З наявних трьох способів - нижнього, діагонального і бічного, останній вважається найоптимальнішим.
З його допомогою ви зможете збільшити ККД опалення до 8%, в інших він падає приблизно на 10%. Відео в статті допоможе знайти вам додаткову інформацію з цієї тематики.
