Якою має бути схема підключення опалення в приватному

При підключенні опалення в приватному будинку всі роботи, як правило, виконуються самостійно. При цьому є кілька варіантів схем підключення, кожен з яких має свої сильні і слабкі сторони. Перед тим як приступати до практичної частини, не зайвим буде ознайомитися з теорією - існуючими способами підключення і їх короткою характеристикою.

Залежна або незалежна схема

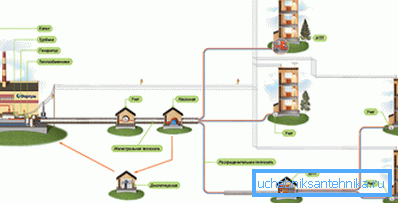

Незалежна схема підключення опалення приватного будинку передбачає максимальну автономність. Якщо в міській квартирі в радіатори надходить вже гаряча, то в приватному будинку для її підігріву знадобиться котел, що не кращим чином позначається на вартості.

У той же час, незалежний варіант має і переваги:

• його роботу можна регулювати в широкому діапазоні, адже все котли обладнані терморегуляторами;
• обігрів будинку стає абсолютно незалежним від стан тепломережі, враховуючи зношеність фондів ЖКГ, це особливо важливо;
• можна контролювати склад теплоносія, це дозволяє продовжити термін служби труб і радіаторів опалення.

Що стосується недоліків, то відзначити можна підвищену в порівнянні з залежним аналогом вартість і підвищену складність монтажу. У випадку з залежним варіантом, всі роботи зводяться до того, щоб прокласти труби в квартирі, встановити радіатори і врізатися в стояк, а ось незалежна схема підключення опалення додатково потребуватиме установку котла, циркуляційного насоса, терморегуляторів і т. Д.

Зверніть увагу! Абсолютно незалежним можна назвати тільки варіант з твердопаливним котлом і природною циркуляцією. У такому випадку для роботи не знадобиться ні електрику, ні газ, тільки дрова, пелети або будь-який інший вид палива.

Яку схему краще вибрати

При проектуванні опалювальної системи приватного будинку потрібно визначитися з:

• типом циркуляції (можна використовувати самопливні системи, а можна просто встановити циркуляційний насос);
• способом розведення (одно- або двотрубна система буде використовуватися).

Порівняння опалювальних систем з примусовою і самопливної циркуляцією

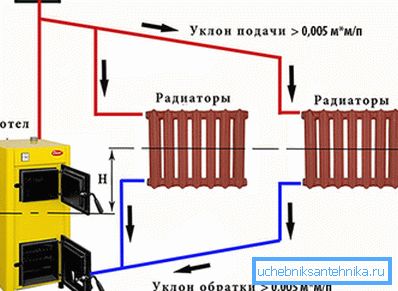

За назвою зрозуміло, що в самопливної системі циркуляція відбувається без допомоги насоса. Його переміщення відбувається за рахунок ухилу прямому та зворотному труби.

Рух теплоносія відбувається так:

• котел розігріває воду, вона розширюється і частина видавлюється по стояку вгору;
• далі за рахунок ухилу труб теплоносій переміщається до радіатора, розігріває його і відводиться назад до котла.

Схема підключення системи опалення з природною циркуляцією вимагає:

• суворого дотримання ухилів, досить забезпечити перепад близько 3-5 мм на 1 м довжини;
• використання великих діаметрів труб, в результаті система виходить набагато більш інерційним, ніж, наприклад, централізований аналог.

Зверніть увагу! Якщо порівняти кількість теплоносія в системі обігріву з насосом і в самопливної, то виявиться, що в першому випадку його кількість в 2,5-3,5 рази більше (за рахунок більшого діаметра трубопроводу).

Використання циркуляційного насоса дозволяє:

• забезпечити постійний тиск в системі і гарантувати стабільну циркуляцію теплоносія;
• використовувати труби меншого діаметру, це дозволить знизити необхідну кількість теплоносія.

Для приватного будинку можлива і комбінована схема підключення водяного опалення - в штатному режимі циркуляцію теплоносія забезпечує насос, а при відключенні електрики робота буде забезпечена за рахунок ухилу труб. При такому способі організації опалювальної системи перед котлом врізається байпас і на ньому встановлюється насос. За допомогою 2 кранів його в будь-який момент можна вимкнути з роботи.

Популярні схеми

Організувати обігрів в будинку можна кількома способами:

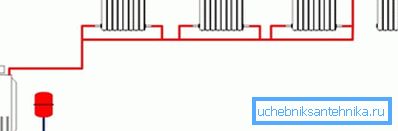

• однотрубний варіант ціна в такому випадку мінімальна, але ось щодо ефективності - це не найкращий вибір. Всі радіатори підключені послідовно, тобто теплоносій до останньої батареї в кільці подається вже неабияк остившім. Такий варіант можна розглядати для обігріву невеликого приватного будиночка;

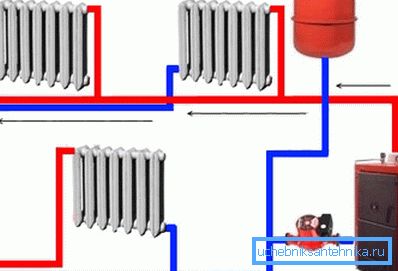

• двухтрубная - подача і відведення розділені, тобто остиглий теплоносій не змішується з що подається з котла;

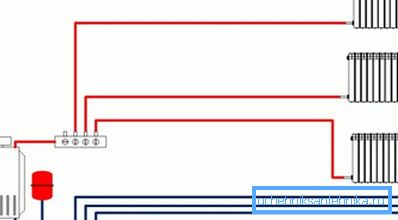

• з використанням колектора - підключення опалення передбачає індивідуальну подачу і відведення теплоносія для кожного радіатора.

Зверніть увагу! При використанні колектора опалення зростають витрати на матеріали, адже потреба в трубах максимальна. Зате з'являється можливість регулювати температуру в будинку в широкому діапазоні.

Також підключення системи опалення може виконуватися по вертикальній або горизонтальній схемі:

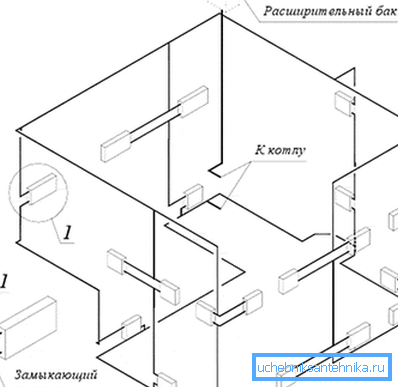

• при вертикальній розводці подача організована за кількома стояках, на кожному поверсі до стояка підключені або кілька радіаторів;

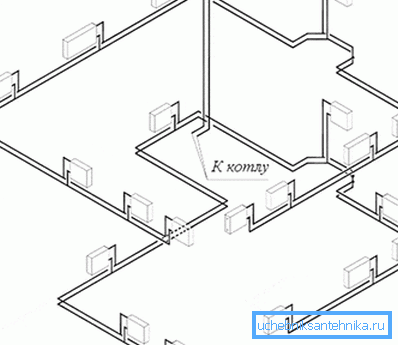

• при горизонтальній розводці стояк всього лише 1. На кожному поверсі по периметру прокладено горизонтальні труби малого діаметра.

Класифікувати опалювальні системи можна і по напрямку руху теплоносія:

• тупикові - так називаються системи, в яких теплоносій після проходження батареї починає рухатися в іншому напрямку;
• попутні-вода рухається в тому ж напрямку, що і до батареї.

Якщо всі роботи виконуються своїми руками, то для полегшення пуску опалювальної системи краще зупинитися на варіант з верхнім розливом. В такому випадку трубу подачі доведеться винести на горище. Це трохи ускладнить обслуговування, зате ризик виникнення повітряних пробок мінімальний.

Про виконання робіт

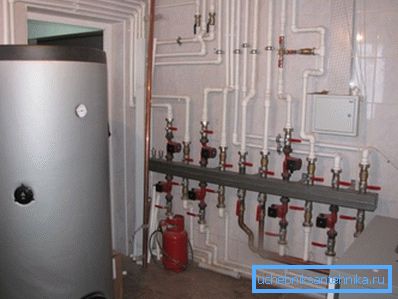

Інструкція по монтажу опалення в приватному будинку включає кілька пунктів:

• встановлення та підключення котла;
• монтаж стояків;
• розводка по поверхах;
• встановлення та підключення радіаторів;
• перевірка герметичності.

З перерахованих етапів окремо потрібно виділити установку і підключення радіаторів. При недотриманні правил установки радіатора або вибір не кращого варіанту підключення ефективність обігріву може істотно знизитися.

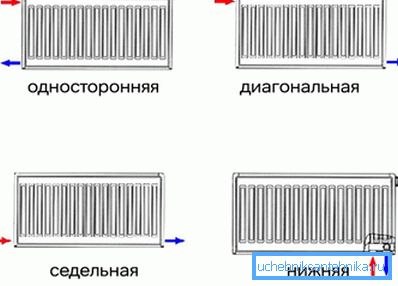

Можливі такі варіанти підключення радіаторів:

• нижнє - вважається найменш ефективною, в такому випадку подає і відводить труба підключені до радіатора в нижній частині, є великий ризик того, то дальній кінець батареї просто не прогріється;
• одностороннє - гаряча вода подається з верхньої частини, а відводиться теплоносій з тієї ж сторони, але знизу;
• седільне - подає труба підключена до нижньої частини батареї, а відводиться вода з іншого боку радіатора;
• діагональне - з точки зору ефективності вважається оптимальним.

Підведення підсумків

Для невеликого приватного будинку оптимальною схемою можна вважати комбіновану однотрубну систему. Тобто при форс-мажорних обставинах робота не припиниться завдяки природній циркуляції. Інформація про інші схеми опалення стане в нагоді при необхідності опалювати значну площадь.Інформація про інші варіанти опалення стане в нагоді при необхідності обігріти значну площу.

На відео увагу приділено горизонтальної однотрубної системі опалення.
