Індукційний котел опалення самому

11-03-2018

Збільшення вартості енергоносіїв змушує власників житла з індивідуальним опаленням шукати варіанти економії, при яких максимум тепла можна отримати з мінімуму палива і одержуваної з нього енергії. Одним з опалювальних приладів, який відповідає цим вимогам, є індукційний котел. Цей агрегат працює на електриці, має коефіцієнт корисної дії близький до ста відсоткам.

Промисловість пропонує непоганий вибір такого опалювального обладнання, але в якості економії можна зробити індукційний котел опалення своїми руками. У цій статті ми поговоримо про монтаж індукційного котла опалення.

Причини високої ефективності роботи

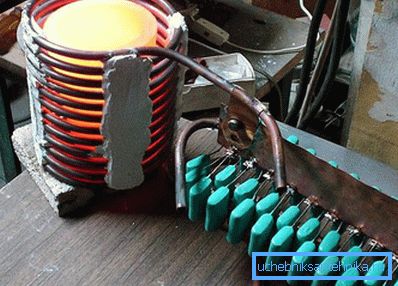

Щоб зрозуміти, чому індукційні котли настільки працездатні, слід розібратися в тому, як вони працюють. Секрет полягає в перетворенні електричної енергії в теплову енергію за рахунок магнітної індукції. Найпростіший котел має два контури і складається з:

корпусу;
сердечника;
первинного контуру;
високочастотного інвертора з функцією плавного регулювання сили струму;
теплової та електричної ізоляції.

Первинний контур - це спіраль з мідного дроту. Він перетворює енергію електрики в вихрові струми, що створюють магнітне поле. Саме хвилі цього поля, потрапляючи на вторинний контур, гріють теплоносій. Металевий дріт всередині сердечника - це вторинний контур і нагрівальний елемент. Вода, з обратки, потрапляючи в котел, гріється і, завдяки індукції, просувається до виходу з нього в систему опалення.

простий варіант

Найпростіший котел можна зібрати в домашніх умовах, володіючи навиками роботи зі зварювальним апаратом, а також болгаркою. Перед тим як зробити котел, необхідно підготувати металеву квадратну трубу розміром 50? 50 мм з товщиною стінок 2 мм. Процес виготовлення, ви можете побачити в розділі Відео.

Розміри труби і форма труби можуть відрізнятися, тільки товщина стінок не повинна бути маленькою.

За допомогою болгарки необхідно розрізати профільну трубу на відрізки, довжиною в 50 см. Їх знадобиться 5? 6 штук (все залежатиме від ширини використовуваної індукційної плитки).
Додатково потрібно заготовити два елементи довжиною в 25 або 30 см (все залежить від того, скільки секцій було вибрано).
Частини по 50 см зварюються між собою. Всі вони повинні розташовуватися вертикально. Спочатку їх можна зафіксувати прихватками, а далі добре проварити всі стики.
У двох додаткових заготовок потрібно зрізати одну сторону, щоб вийшов П-подібний профіль.
До готового модулю з 5 елементів на нижню і верхню частину наварюєш два відрізки з однієї віддаленої стінкою. Їх мета - об'єднати всі окремі секції в контур.
Далі необхідно герметично заварити утворилися отвори з боків.
Виконується врізання входить і відвідного патрубка. Вони повинні бути розташовані по діагоналі, один знизу, другий зверху. Можна використовувати трубу в? ". До них варили два відводи з різьбами для того, щоб потім було легше монтувати в готову систему опалення.
Всі шви після зварювання зачищаються за допомогою болгарки. Готова конструкція обезжиривается і покривається фарбою.
Апарат монтується в установлений контур. Знизу підводиться зворотний струм теплоносія, зверху - відходить труба.
У ролі нагрівального елементу виступає звичайна індукційна плита. Купувати плиту необхідно з можливістю регулювання сили струму і температури.
Вона розташовується за котлом впритул до його задній стінці.
Вода, проходячи через цю конструкцію, встигає прогріватися. В системі обов'язково повинен бути розширювальний бачок, а також насос примусової циркуляції.

Цей же варіант можна зробити і в горизонтальному виконанні. Для цього нам знадобиться профільна труба 20? 25 см. Два її торця заварюються за допомогою металевих заглушок, щоб вийшло замкнуте посудину. У верхній стінці прорізається два отвори, в одне монтується клапан скидання повітря, в інше - труба, по якій вода буде йти в систему. Збоку врізається патрубок обратки.

ускладнюємо пристрій

В основі описаного нижче варіанти лежить принципова схема, яку використовують в промисловому виробництві індукційних котлів. Для того щоб зібрати готовий виріб, нам знадобляться такі складові:

металева труба діаметром в 160 мм і довжиною в 500 мм;
металева труба 25 мм, довжиною 500 мм;
епоксидна смола;
мідний дріт з перетином 2,5 мм²;
високочастотний перетворювач (його можна взяти з инверторного зварювального апарату або з плитки індукційного типу);
вогнетривка тканина.

З інструментів нам буде потрібен зварювальний апарат, болгарка, крейда для розмітки. Робимо наступні кроки:

Насамперед необхідно закупорити патрубок меншого діаметру з двох сторін. Для цього по всій довжині окружності торця робимо надрізи через 5 мм. Отримані відрізки загинаємо в середину і проварюємо. Замість цього можна використовувати два напівкруглих або конусоподібних наконечника.
Далі закріплюємо цю трубу в гільзі більшого діаметра. Вона розташовується в середині і кріпиться до розпірним ребрах. Їх можна виготовити з обрізків металевого листа. Спочатку робляться прихватки, щоб зафіксувати їх, а потім проваривается шов на відстань, яке буде діставати електрод.
Наступним етапом буде нівроку заглушок на велику гільзу. Попередньо в них потрібно буде зробити отвори під трубу в 1 "і вмонтувати ніпелі з різьбленням.
Вся конструкція добре зачищається ізнежирюється.
Епоксидна смола змішується з затверджувачем у співвідношенні 2: 3.
Тканина покривається клеїть складом і обертається навколо труби. Після цього вона повинна вистоятися до повного застигання.
З підготовленої дроту виготовляються дві індукційні котушки. Для цього у верхній і нижній частині намотується по 54 витка. Між ними важливо дотримуватися однакову відстань. Після завершення намотування весь провідник покривається епоксидною смолою. Зверху він захищається термоустойчивим скотчем.
Котушки до джерела високочастотної напруги підключаються паралельно.
Вся конструкція поміщається в додатковий захисний кожух, щоб не пошкодити провідники.
Агрегат монтується в контур опалення. Обов'язково повинен бути присутнім насос, який буде гарантувати примусову циркуляцію.

Торці невеликий труби закриваються з метою, щоб забезпечити прохід води до стінок великого патрубка. Якщо цього не зробити, рідина буде проходити посередині і не встигне прогрітися.

Ще один варіант

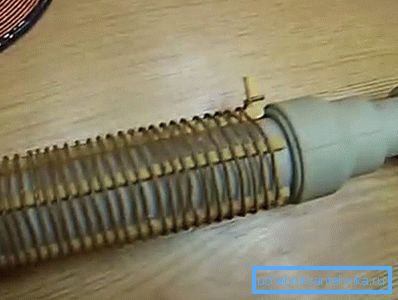

Для його виготовлення знадобиться пластикова труба діаметром 63 мм і довжиною 50 см, сталевий дріт діаметром 3 мм, мідний провідник перерізом 2,5 мм²і довжиною 11 метрів.

Сталевий дріт нарізається відрізками по 7 см. Вона укладається в відрізок пластикової труби.
У патрубок упаюється два перехідника на різьбове з'єднання 1 ". З двох сторін прикручуються фільтри грубої очистки через ніпелі на 1".
На поверхню трубки приклеюються паралельні смужки з текстоліту.
На них укладаються витки мідного провідника. Відстань між ними має бути однаковим. Після цього вони заливаються за допомогою епоксидної смоли.
Виріб монтується в трубу системи опалення і підключається до джерела високочастотної напруги.

Кількість витків, а також довжину провідника, доведеться підбирати досвідченим шляхом, т. К. Протяжність і місткість системи у кожного різна. Сталевий дріт, нагріваючись від індуктивних струмів, буде віддавати температуру воді, яка буде проходити через патрубок. Такий варіант не можна буде використовувати як самостійний пристрій, але воно буде відмінним доповненням до основного джерела, що дозволить заощадити на витраті теплоносія.

Переваги і недоліки котлів з пластикової труби

Переваги індукційних котлів:

Вода в системі опалення нагрівається в два рази швидше і має подвійний нагрів.
Інерція набагато менше, ніж при застосуванні котлів на газу або іншому паливі.
Магнітна індукція перешкоджає утворенню накипу.
Безшумна робота.
Не має потреби в чищенні і обслуговуванні котла.

Як у будь-якого явища або конструкції, у індукційних котлів є і свої недоліки:

Перед використанням необхідно переконатися, що сердечник повністю заповнений водою і в процесі роботи рівень води не повинен знижуватися, інакше пластик просто розплавиться.
Котел можна використовувати тільки в закритій примусової системі опалення.
Висока вартість промислових зразків.

Потужність котла повинна забезпечувати належний рівень опалення в приміщенні. Найбільш прийнятна формула: 1 кВт на 10 м².

Індукційний котел - це прекрасна альтернатива іншим опалювальних приладів. Якщо є можливість виготовити його будинку, навички роботи з інструментами і складання устаткування, вміння монтувати опалювальне обладнання, то можна виготовити такий прилад самостійно. Якщо ж ви не впевнені в собі, то краще купити готовий котел і запросити фахівців для його монтажу.

Відео

Подивіться відео, в якому показано, як можна самостійно зробити індукційний електрокотел:

У цьому відео показаний процес виготовлення котла для індукційної плитки:
