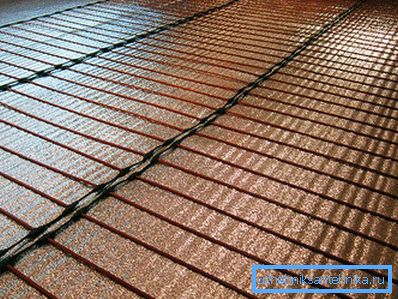

Інфрачервоний карбоновий тепла підлога

Інфрачервоний карбоновий тепла підлога відносять до інноваційних видів опалення. За економічності він перевершує будь-які відомі системи опалення. Його вплив на організм аналогічно генератору аероінов, використовуваного в традиційній медицині. Науково доведено, що «промені життя», як називають випромінювання інфрачервоного спектра, сприяють виведенню шлаків з організму, пригнічують стрес і запобігають утворенню злоякісних клітин. Ще така підлога називають розумним, тому що він нагріває предмети, тіло людини, меблі, що знаходяться в приміщенні, залишаючи повітря прохолодним. Має здатність саморегулювання: при підвищенні температури нагрівального елементу композитний матеріал карбонового теплої підлоги знижує електричний опір і як наслідок, зменшується потужність інфрачервоного випромінювання.

Властивості і види

Крім економічності (його споживання становить 25-40 Вт / м? В годину) і захищеності від перегріву, карбоновий підлога володіє рядом інших переваг:

• надійністю, стійкістю до корозії і пожежо-, вибухобезпечністю, завдяки високотехнологічному виконання і наявності захисного шару цементної стяжки;
• зважаючи на малу вагу конструкції не робить навантаження на перекриття і несучі конструкції приміщення;
• не створює електромагнітного випромінювання.

Існує два види систем:

1. Стрижневі мати.
2. Карбонова плівка.

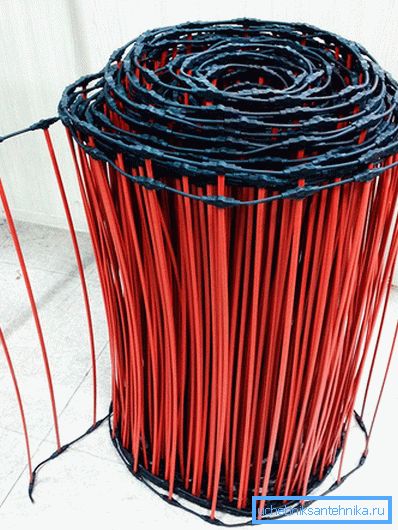

Стрижневі термомати представляють собою еластичну структуру шириною 83 см і довжиною до 25 м. Кожен мат може розрізатися кратно до 10 см. Стрижні з'єднані в електричний ланцюг паралельно, тому вихід з ладу одного елемента не вплине на роботу інших.

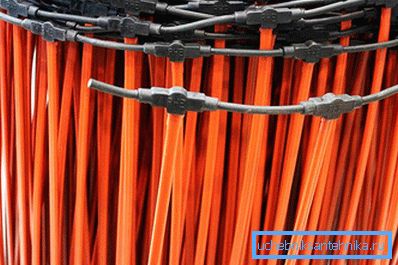

Кожен стрижень складається з карбону, срібла і графіту і ув'язнений в захисну оболонку з тришарового поліетилену. При подачі до кінців стрижня електричної напруги він індукує хвилі інфрачервоного діапазону.

Гріє плівка інфрачервоного плівкового опалення (ІПО) складається з двох поліпропіленових шарів з нанесеним на внутрішню поверхню принтером смуг з карбоново-графитной суміші.

Укладання плівки, на відміну від стрижнів, не вимагає заглиблення і заливки цементним стягуванням. Паркет, ламінат або інші покриття настеляються поверх плівки.

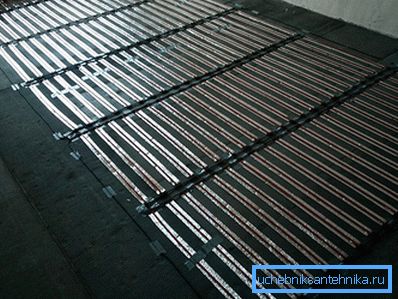

Укладання і електричне з'єднання

Технологія укладання та з'єднання теплих підлог проста і не вимагає спеціальних навичок. Етапи монтажу:

1. Поверхня перед укладанням вирівнюється цементно-піщаною стяжкою і контролюється за рівнем. Допустимі нерівності дорівнюють 3 мм.
2. Робимо гідроізоляцію, вистилає поверхню парникової поліетиленовою плівкою товщиною 50-100 мкм.
3. Зверху укладаємо теплоизолирующую підкладку з шаром, щоб тепло «не йшло в підлогу». Використовуємо для цього листові спінені матеріали з лавсановим покриттям: Армофол або пленекс. Теплоізоляція повинна бути покладена відбиває стороною вгору. Стики скріплюємо скотчем.

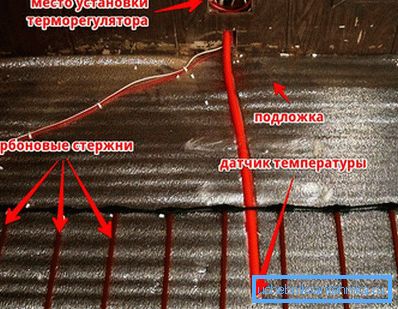

4. Розрізаємо і розкладаємо смуги. Довжина однієї смуги не повинна перевищувати 20-25 м. Смуги повинні бути спрямовані до стінки з розеткою, від якої буде подаватися електроживлення. З цього боку також встановлюються електричні перемички, і монтується терморегулятор. Робимо поглиблення в підлозі під смугою і встановлюємо в гофрованої трубці термодатчик. Підійде термодатчик, наприклад, моделі SF-7? 30. Відстань між краями смуг повинна складати 5-8 мм, забороняється укладання смуг внахлест. Потрібно уникати падіння інструментів на поверхню плівки і не наступати на розкладені термоелементи системи.

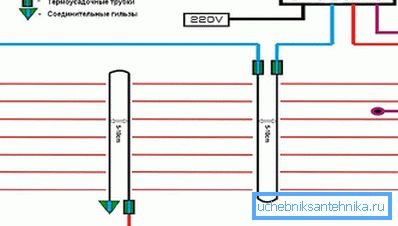

5. З'єднуємо смуги-секції паралельно в електричну мережу за допомогою проводів з зажимами - кліпсами на кінцях. Хвостовики затискачів повинні надійно обжимається на кінці проводів. Підійде провід перетином 2,5 мм. Слід правильно кріпити затискачі на контактах смуги. Одним боком він повинен входити між полімерними шарами в ІПО, інша сторона затиску кріпиться на мідній шині зовні. Допускається робити з'єднання на болтах. Укладати дроти і виступаючі кріплення можна в канавки-штроби. Використовуємо для ізоляції струмопровідних частин товстостінні термоусадочні трубки, ізолюючі смужки, що входять в комплект системи і бітумну мастику.
6. З'єднуємо термодатчик з регулятором температури. Живлення від мережі подаємо через регулятор температури. Після подачі напруги перевіряємо роботу всіх секцій, звертаємо увагу на рівномірність обігріву і усуваємо неполадки.

Важливо перевірити контакти - з'єднання не повинно давати іскріння або грітися більше, ніж вся гріє поверхню.

Після цього систему можна запустити в експлуатацію. Якщо у вас є досвід з укладання інфрачервоного карбонового теплої підлоги, то діліться досвідом в коментарях до статті.
