Характеристики чавунних радіаторів опалення: види і

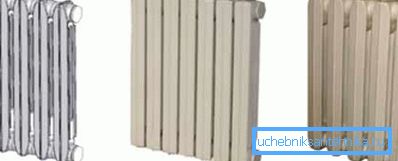

Вага та розміри чавунних радіаторів опалення в першу чергу будуть залежати від кількості секцій в одному приладі, але ці самі секції теж можуть відрізнятися один від одного докорінно, так як вони бувають одно-, дво- і трьохканальний.
Але, не дивлячись на громіздкість, батареї з чавуну дуже затребувані для водяних систем централізованого опалення, так як повністю відповідають необхідним параметрам по тепловіддачі і міцності при будь-яких можливих скачках тиску теплоносія.
Саме про ці прилади, знайомих, напевно, кожному громадянину Росії, який досяг свідомого віку, і піде мова, а ще ми продемонструємо вам відео в цій статті.

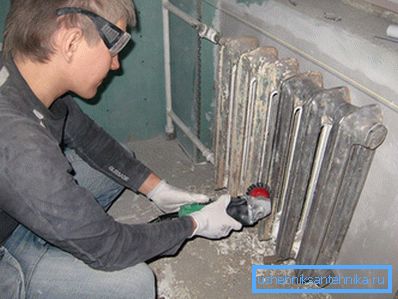

чавунні радіатори
Радіатор з чавуну являє собою конвекційно-радіаційний колончатий опалювальний прилад, який збирається з декількох секцій. Був винайдений Францем Сан-Галлі в 1857 році.
Види і конструкції

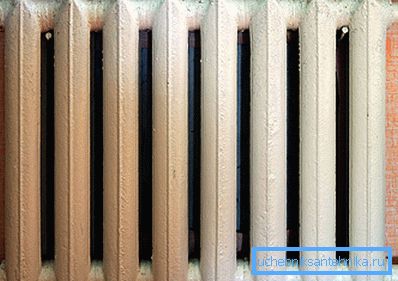

- Як ми вже говорили, то, скільки важить чавунний радіатор опалення, а також його обсяг, безпосередньо залежить від кількості секцій, а також від кількості каналів в окремо взятій секції даного приладу. Для прикладу ми розглянемо такі опалювачі з серії ЧС, які зроблені відповідно до вимог ГОСТ 8690-94. Всі вони розраховані для монтажу з урахуванням глибини отвору під вікном, тобто на маленьку, середню і велику глибину, якою можна заповнити, виходячи з кількості колон в секціях.
- Опалювальні прилади серії ЧС розраховані на системи централізованого водяного опалення житлових, громадських та виробничих будівель з мінімальним робочим тиском 1,2 МПа (12,236 атм) і опресовування (випробувальним) тиском 1,8М Па (18,354 атм) і температурі води не вище 150? C (Їх ціна найбільш доступна).
- Звичайно, вага чавунних радіаторів опалення буде теж залежати від секцій, з яких він зібраний, а вони виготовляються з сірого чавуну в піщано-глинистої формі методом лиття, що дозволяє приладу витримувати стабільні характеристики протягом приблизно 40 років і більше.

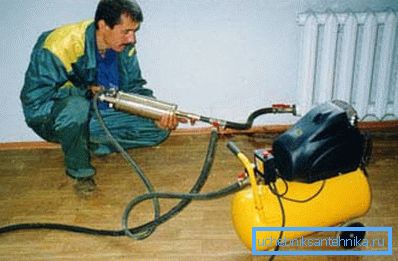

- Чавун є досить стійким металом до теплоносія низької якості, тобто, вода може мати високий вміст солей, лугів і іржі, але при цьому він пористий, що сприяє затримці різних елементів і осідання шламу, тому батареї потребують регулярної промивки.
Комплектація чавунного опалювального приладу ще складається з двох бічних заглушок (ліва різьба G 1?), А також двома футорка або, як їх ще називають, прохідними пробками (G 1? Праве різьблення) і отвором з лівою різьбою G? для фітингів теплопроводу. При стикуванні секцій між собою використовуються сталеві ніпелі і теплостійкі гумові прокладки відповідно до ТУ 38.105376-92.
Примітка. Одними з найбільш негативних чинників, якими можна охарактеризувати такі опалювальні прилади, є вага чавунного радіатора і його довгий нагрівання, через що, власне кажучи, його не використовують в системах автономного опалення - великі енерговитрати для котлів на будь-якому виді палива. Зате при цьому він дуже довго віддає тепло, що дозволяє не так часто вмикати насоси для циркуляції води, тому, такі батареї ледь не ідеально підходять для централізованих систем.
| Назва параметра секції | цифрове позначення | |||||
| ЧМ1-70-300 | ЧМ1-70-500 | ЧМ2-100-300 | ЧМ2-100-500 | ЧМ3-120-300 | ЧМ3-120-500 | |
| кількість каналів | одноканальна прямокутна | двоканальна прямокутна | трьохканальна прямокутна | |||
| Маса, кг) | 3,3 | 4,8 | 4,5 | 6,3 | 4,8 | 7,0 |
| Обсяг (л) | 0,66 | 0,9 | 0,7 | 0,95 | 0,95 | 1,38 |
| Площа поверхні нагрівання (м2) | 0,103 | 0,165 | 0,148 | 0,207 | 0,155 | 0,246 |
| Номінал теплового потоку (кВт) | 0,075 | 0,110 | 0,1009 | 0,1426 | 0,1083 | 0,1568 |
| Монтажна висота (мм) | 300 | 500 | 300 | 500 | 300 | 500 |
| Висота (мм) | 370 | 570 | 372 | 572 | 370 | 570 |
| Глибина (мм) | 70 | 70 | 100 | 100 | 120 | 120 |
| Ширина (мм) | 80 | 80 | 80 | 80 | 90 | 90 |
Таблиця: технічні характеристики чавунного радіатора на один, два і три канали
| Позначення ЧС-1 | Кількість секцій (шт) | Номінал теплового потоку (кВт) | Питома матеріаломісткість (кг / кВт) | Вага, кг) | Площа поверхні нагрівання (? T = 70 ° C), ЕКМ | Довжина радіатора (мм) |
| ЧМ1-70-500-1,2-2 | 2 | 0,22 | 48,64 | 10,7 | 0,396 | 178-184 |
| ЧМ1-70-500-1,2-3 | 3 | 0,33 | 47,58 | 15,7 | 0,594 | 258-265 |
| ЧМ1-70-500-1,2-4 | 4 | 0,44 | 47,05 | 20,7 | 0,792 | 338-346 |
| ЧМ1-70-500-1,2-5 | 5 | 0,55 | 46,73 | 25,7 | 0,990 | 418-427 |
| ЧМ1-70-500-1,2-6 | 6 | 0,66 | 46,52 | 30,7 | 1,188 | 498-508 |
| ЧМ1-70-500-1,2-7 | 7 | 0,77 | 46,36 | 35,7 | 1,386 | 578-589 |
| ЧМ1-70-500-1,2-8 | 8 | 0,88 | 46,25 | 40,7 | 1,584 | 658-670 |
| ЧМ1-70-500-1,2-9 | 9 | 0,99 | 46,16 | 45,7 | 1,782 | 738-751 |
| ЧМ1-70-500-1,2-10 | 10 | 1,10 | 46,09 | 50,7 | 1,980 | 818-832 |
Таблиця характеристик ЧС-1-70-500-1,2
| Позначення ЧС-2 | Кількість секцій (шт) | Номінал теплового потоку (кВт) | Питома матеріаломісткість (кг / кВт) | Вага, кг) | Площа поверхні нагрівання (? T = 70 ° C), ЕКМ | Довжина радіатора (мм) |
| 100-500-1,2-2 | 2 | 0,285 | 48,1 | 13,7 | 0,512 | 178-184 |
| 100-500-1,2-3 | 3 | 0,428 | 47,2 | 20,2 | 0,769 | 258-265 |
| 100-500-1,2-4 | 4 | 0,570 | 46,8 | 26,7 | 1,024 | 338-346 |
| 100-500-1,2-5 | 5 | 0,713 | 46,7 | 33,3 | 1,281 | 418-427 |
| 100-500-1,2-6 | 6 | 0,856 | 46,5 | 39,7 | 1,537 | 498-508 |
| 100-500-1,2-7 | 7 | 0,998 | 46,4 | 46,3 | 1,792 | 578-589 |
| 100-500-1,2-8 | 8 | 1,141 | 46,4 | 52,9 | 2,049 | 658-670 |
| 100-500-1,2-9 | 9 | 1,283 | 46,3 | 59,4 | 2,304 | 738-751 |
| 100-500-1,2-10 | 10 | 1,426 | 46,1 | 65,8 | 2,561 | 818-832 |
Таблиця характеристик ЧС-2-100-500-1,2
| Позначення ЧС-2 | Кількість секцій (шт) | Номінал теплового потоку (кВт) | Питома матеріаломісткість (кг / кВт) | Вага, кг) | Площа поверхні нагрівання (? T = 70 ° C), ЕКМ | Довжина радіатора (мм) |
| 120-500-1,2-2 | 2 | 0,314 | 47,78 | 15,1 | 0,564 | 198-206 |
| 120-500-1,2-3 | 3 | 0,470 | 46,95 | 22,3 | 0,844 | 288-297 |
| 120-500-1,2-4 | 4 | 0,627 | 46,60 | 29,5 | 1,126 | 378-388 |
| 120-500-1,2-5 | 5 | 0,784 | 46,39 | 36,7 | 1,408 | 468-477 |
| 120-500-1,2-6 | 6 | 0,941 | 46,21 | 43,9 | 1,690 | 558-568 |
| 120-500-1,2-7 | 7 | 1,098 | 46,11 | 51,1 | 1,972 | 648-659 |
| 120-500-1,2-8 | 8 | 1,254 | 46,05 | 58,3 | 2,252 | 738-750 |
| 120-500-1,2-9 | 9 | 1,411 | 45,96 | 65,5 | 2,534 | 828-841 |
| 120-500-1,2-10 | 10 | 1,568 | 45,92 | 72,7 | 2,816 | 918-932 |
Таблиця характеристик ЧС-3-120-500-1,2

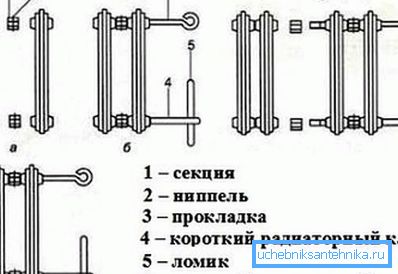

Збірка, розбирання
Як ми вже говорили, ви можете збільшити або зменшити тепловіддачу і обсяг чавунного радіатора опалення шляхом додавання або відкручування секцій, яких може бути від двох до нескінченності, хоча більше 15 штук навряд чи хто буде ставити.

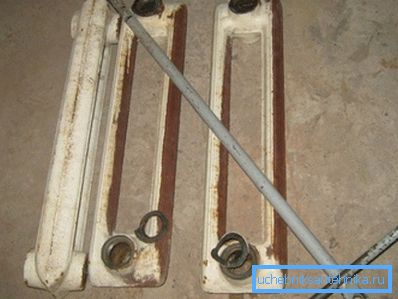

Найчастіше нам доводиться стикатися з двухколончатимі секціями, які ви бачите на верхньому фото - вони з'єднуються за допомогою ніпеля і термостійкою гумової прокладки. Ніпель всередині має округлу форму з двома паралельними площинами, що дозволяє там зафіксувати головку ключа, але внутрішній діаметр може бути або 1? ? Або 1?.
У відповідність з цим підбирається і ключ, де головка може бути плоскою, або повторювати внутрішню форму ніпеля - інструкція з цього приводу мовчить. Для того щоб відкрутити одну або кілька секцій, вам потрібно просунути ключ так, щоб головка дістала до ніпеля, який знаходиться на стику, тому, спочатку його прикладають поверх батареї, щоб відзначити на стрижні глибину занурення.
Зусиль, які докладаються для обертання за допомогою ворота зазвичай недостатньо, тому, важіль збільшують відрізком труби - такий же важіль потрібен і при складанні, щоб з'єднання не протікало.
висновок
Ви завжди можете зібрати і розібрати чавунний радіатор своїми руками, якщо для цього у вас є ключ з відповідною голівкою, тільки при цьому потрібно ставити нові прокладки, а іноді і нові ніпелі. При підключенні батареї до опалювального контуру бажано забезпечити її запірною арматурою для можливості демонтажу під час опалювального сезону.
