Колекторна система опалення - ідеальний вибір для приватного

Ще на етапі планування опалювальної системи належить зробити вибір між декількома абсолютно різними способами подачі теплоносія в радіатори опалення. У разі, якщо бюджет не є слабким місцем, колекторна система буде ідеальним варіантом, а за такими параметрами, як зручність експлуатації і довговічність вона перевершує аналоги.

Порівняння колекторної та інших типів розводки

Вибрати можна один з 3 поширених способів розведення труб:

• однотрубну опалення - ідеально підійде для опалення невеликого приватного будинку. В цьому випадку всі радіатори з'єднані послідовно, а значить - остання батарея в ланцюжку працює менш ефективно, ніж перша. Але вартість такої схеми мінімальна;

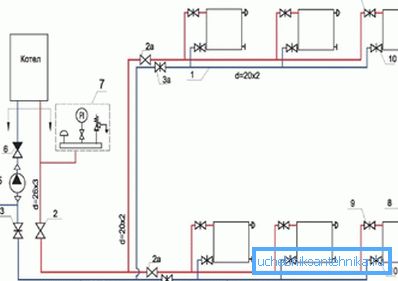

• при 2-трубному опаленні схему розводки можна уявити як 2 паралельних контуру, один подає гарячий теплоносій опалювальні прилади, другий - відводить остиглий теплоносій до котла. Такий спосіб пристрою опалення можна вважати найпоширенішим;

• колекторна розводка відрізняється від перерахованих аналогів тим, що кожен радіатор забезпечується теплоносієм індивідуально. Тобто в кімнаті встановлюється колектор (про його пристрої - далі в статті), а вже від нього до кожної батареї йде подає і відводить трубопровід. Це позначається на вартості, та й складності монтажу, але всі роботи все одно можна виконати своїми руками.

Звичайно, це не кращим чином позначається на вартості монтажних роботи і матеріалів. Сумарна протяжність труб в такому випадку буде максимальною, та й колектор теж коштує грошей (особливо якщо обрана модель не останнього виробника з термостатами).

Сильні і слабкі сторони колекторного опалення

Ідеальних рішень в природі не існує, використання колекторної схеми опалення - не виняток.

Переваги колекторної системи опалення включають в себе:

• гнучкість роботи системи опалення - прямо на гребінці можна встановити термостати, за допомогою яких буде регулюватися температура в окремо взятому радіаторі;

Зверніть увагу! При необхідності можна просто виключити з роботи батарею. Інша частина опалювальної системи буде функціонувати в штатному режимі.

• так як кожен радіатор забезпечується теплоносієм в індивідуальному порядку, то можна застосовувати трубопровід малого перетину;

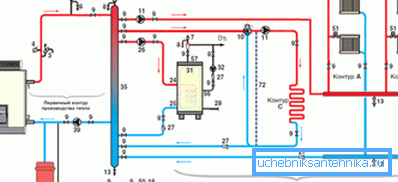

• при бажанні можна без особливих складнощів використовувати комбіновану опалювальну систему. Тобто розділити її на 2 контури з різною робочою температурою, або використовувати в кожному з контурів різний вигляд теплоносія. Для такого рішення знадобиться ще і Гідрострелка.

Є у колекторної розводки і слабкі місця:

• підвищена ціна вже згадувалася, крім того, при необхідності ремонту можуть виникнути складності - адже труби опалення заховані безпосередньо під підлогою (часто вони просто заливаються стяжкою);
• труби при такій розводці можна прокласти вздовж стін. Точніше кажучи, з технічної точки зору це зробити можна, але тоді чи не половина стіни буде закрита трубами - сумнівне доповнення інтер'єру;

• колекторна розводка опалення з трубами малого діаметру зажадає більш потужного циркуляційного насоса, адже гідравлічний опір зросте;
• назвати таку систему опалення повністю автономної не можна - в будь-якому випадку знадобиться електроенергія - для роботи насоса. Природного напору недостатньо для циркуляції теплоносія.

Пристрій і принцип дії колекторної опалювальної системи

За такою схемою можна організувати не тільки опалення з використанням радіаторів, а й, наприклад, організувати «тепла підлога» в кімнаті - тобто обійтися взагалі без батарей. Але в загальних рисах опалювальна система залишається незмінною і працює по одному і тому ж принципу.

види колекторів

Колектори можна використовувати для:

• організації традиційного опалення (за допомогою радіаторів). Можна об'єднувати радіатори в групи з 2-3 штук для економії труб і полегшення монтажу;
• опалення за принципом «теплої» підлоги;

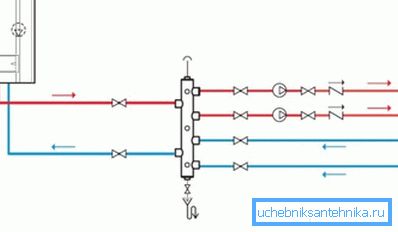

• для поділу одного контуру на 2 і більше. В такому випадку котел служить джерелом енергії для обох контурів, але температура теплоносія в них може істотно відрізнятися (можуть навіть використовуватися різні види теплоносія).

Колекторна схема опалення з використанням «теплої підлоги» відрізняється підвищеним опором, тому може знадобитися додатковий циркуляційний насос для системи опалення. Колекторний шафка найкраще розмістити по центру будинку, при такому розташуванні довжина труб для опалення різних приміщення буде приблизно однаковою.

Ще одним обов'язковим елементом в такій схемі буде змішувальний вузол, в якому температура теплоносія буде знижуватися. На виході з котла вода нагрівається приблизно до +90? С, а в системах теплої підлоги температура теплоносія має становити приблизно +40? С.

Елементи колекторної системи опалення

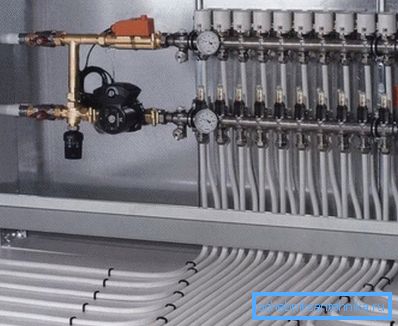

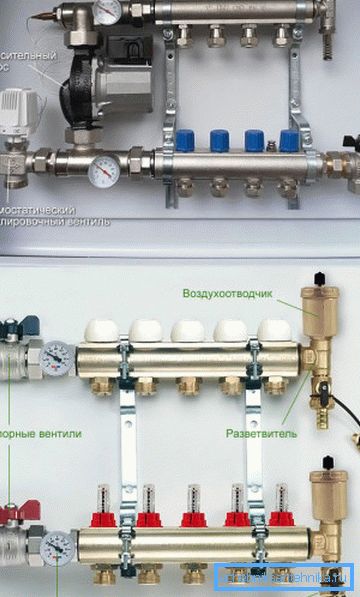

Як правило, всі елементи ховаються в окремому невеликому шафці, а він розташовується в непримітному місці біля стіни. Труби проходять під підлогою, так що інтер'єр кімнати ніщо не порушує.

Основний елемент - гребінка (знадобиться в кількості 2 штук). Зовні гребінка (або гребінець) виглядає як простий ділянку труби, до якої приварено кілька відводів (в покупних моделях зазвичай число відводів знаходиться в межах 2 - 12).

Зверніть увагу! При необхідності покупні гребінки можна з'єднувати один з одним. Так що можна створити гребінку під будь-яке число виходів / входів.

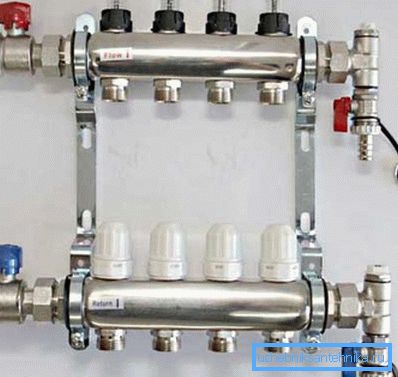

Колекторні системи опалення, як правило, обладнуються для вимірювання витрат речовини термостатами - в порівнянні з загальними витратами вартість цих пристроїв не так вже й велика. Куплені гребінці обладнуються пристроями для терморегуляції і вимірювання витрати води ще на заводі, так що досить просто вибрати відповідну модель.

Витратоміри встановлюються на прямому гребінці, так само гребінки обов'язково обладнуються повітряними клапанами для стравлювання повітря - він стане в нагоді для видалення повітря з опалювальної системи. На гребінці, що приймає остиглий теплоносій, встановлюються терморегулятори

Особливості роботи та розташування окремих елементів

В основну трубу, що подає гребінки надходить нагріте котлом теплоносій і по окремим трубах надходить в радіатори. Для того, щоб забезпечити однаковий нагрів всіх опалювальних приладів рекомендується використовувати труби приблизно однакової довжини і діаметру. Після цього по відвідної труби остиглий теплоносій подається в другу гребінку колектора і потрапляє назад в котел.

Встановлений термостат контролює температуру води і при необхідності збільшує / зменшує струм теплоносія через радіатор, так регулюється температура в кімнаті.

Коллекторное опалення буде працювати стабільно тільки при дотриманні ряду умов:

• обов'язкова установка розширювального бачка, це дозволить компенсувати збільшення обсягу теплоносія при нагріванні.

Зверніть увагу! Мінімальний обсяг розширювального бака повинен бути рівний 10% обсягу теплоносія в опалювальній системі.

• циркуляційний насос розташовується на звороті;
• оптимальним місцем для розміщення розширювального бака вважається ділянку труби перед циркуляційним насосом.

Установка колекторної опалювальної системи

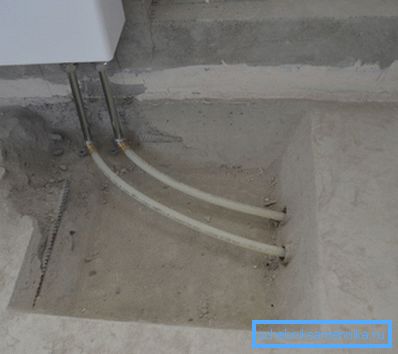

Умовно весь процес монтажу можна розділити на 3 етапи: укладання та закріплення труб на підлозі кімнати, установка колекторного шафки і підключення труб до Гребінки.

Інструкція по виконанню робіт виглядає так:

• спершу готується основу - бетон очищається і вирівнюється;
• потім розстеляється шар гідроізоляції, а по периметру кімнати наклеюється стрічка, яка дозволить згладити розширення бетонної стяжки;

Зверніть увагу! Якщо підлога в кімнаті дерев'яний, то труби можна просто пустити під дошками, це істотно полегшить роботу.

• потім йде шар гідроізоляції;

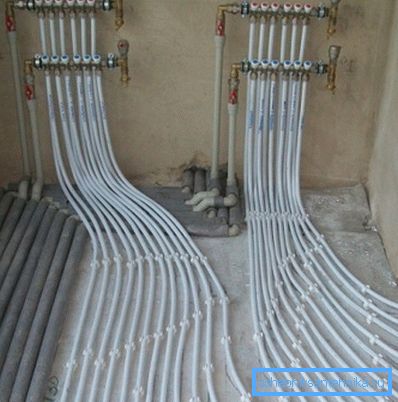

• поверх нього вкладається звичайна металева сітка і до неї дротом або спеціальними кліпсами кріпляться труби. При кріпленні труб до сітки дротом потрібно залишати невеликий зазор;

• потім слід заливка підлоги. При такому способі прокладки труб вони при транспортуванні теплоносія до радіатора частково працюватимуть на обігрів підлоги в кімнаті.

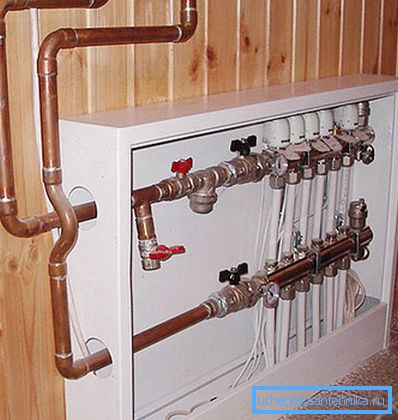

Що стосується колекторного шафки, то для приватного будинку можна вибрати як настінні або підлогові моделі, так і вбудовані в стіну варіанти. В принципі, на ефективність опалення це ніяк не впливає, так що вибирати доводиться швидше виходячи зі зручності доступу до колекторним Гребінка.

Під моделі шафок, вбудовані в стіну, нішу бажано передбачити ще на етапі проектування будинку. Незалежно від типу, шафка додатково потрібно кріпити до стін анкерами або саморізами (в дерев'яному будинку), для цього передбачені спеціальні вушка в конструкції шафки.

Колекторна гребінка

Вибрати відповідний гребінець для колекторного опалення нескладно. Пристрій це нескладне, тому звернути увагу потрібно, в першу чергу, на матеріал корпусу.

Куплені пристрої можуть бути:

• зі сталевим корпусом і відводами;
• з чавунним корпусом;
• з пластиковим корпусом.

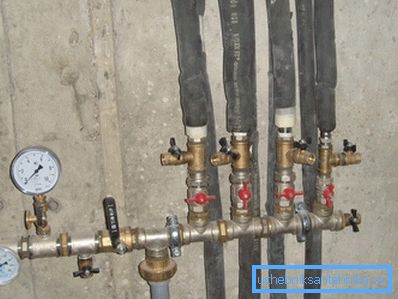

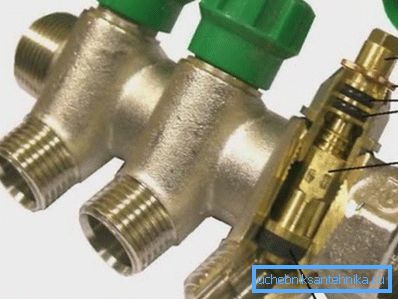

Перевагу слід віддати литим Гребінка навіть в разі значного перепаду тиску корпус не дасть текти. Що стосується підключення подавальних і зворотних труб, то навіть в найпростіших моделях виходи з різьбою, це суттєво полегшує монтаж.

Коллекторное опалення можна організувати і без покупних гребінок, можливі 2 варіанти:

• з використанням зварювання - з точки зору економії вельми спірний варіант. По-перше, не кожен вміє працювати зі зварювальним апаратом, а по-друге, якість шва гарантувати не можна. У разі непровару текти гарантована. До того ж, доведеться докуповувати відсутню арматуру, в результаті економія виявиться мізерною;

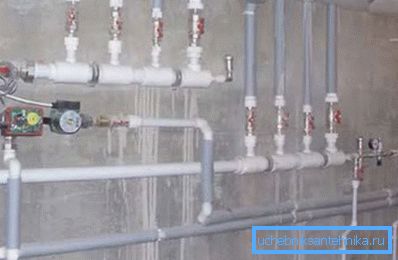

• ну і самий бюджетний варіант -з ПП трубопроводу. В такому випадку гребінка нагадує ряд з'єднаних послідовно трійників з заглушкою в кінці. З інструментів знадобиться тільки пристрій для пайки ПП трубопроводу. Такий колектор буде володіти всіма слабкостями поліпропіленового трубопроводу, зокрема зниженням міцності при високій температурі теплоносія.

Підведення підсумків

Колекторну опалювальну систему можна назвати ідеальною з точки зору ефективності. Незалежна подача теплоносія в кожен радіатор дозволяє добитися ідеального мікроклімату в кожній кімнаті будинку. Велика, в порівнянні з традиційними схемами опалення, вартість дещо стримує зростання популярності такого виду обігріву житла, але якщо бюджет дозволяє, то опалення по колекторної схемою - ідеальний варіант.

На відео увагу приділено конструкції гребінки.
