Коротенько про лічильниках опалення: місця установки,

Режим роботи автономної системи опалення легко встановити самому, як і врахувати витрати на покупку енергоносіїв. Але якість обігріву міських жител залишає бажати кращого, а оплата за надані послуги стягується справно і в повному обсязі. Тому все більшу кількість людей встановлює лічильники на опалення в квартиру, які дозволяють більш точно враховувати отримувану теплову енергію і її вартість.

Місця установки приладів обліку

Економічна вигода, яку дає лічильник опалення в квартирі, очевидна. Використовуючи його, ви будете оплачувати не просто послуги з обігріву, а кількість теплової енергії, що потрапляє в квартиру. Адже ні для кого не секрет, що часто комунальні служби не дотримуються нормативів, і температура в будинках опускається нижче встановленого рівня.

Порада! Ефект буде ще більше, якщо лічильник для опалення буде встановлено після того, як ви своїми руками або за допомогою найнятої бригади будівельників проведете заходи щодо скорочення втрат тепла. Змініть віконні блоки на герметичні, справите утеплення стін і так далі.

Інструкція, що регламентує процедуру установки приладів обліку, передбачає два місця, де вони можуть бути встановлені:

• на центральному колекторі будинку - в цьому випадку будуть враховуватися послуги, надані мешканцям усіх квартир, підключених до стояка;
• на індивідуальних вхідних патрубках - тут квартирний лічильник опалення буде вважати ваші власні витрати тепла, які і слід оплачувати.

Облік загальнобудинкових витрат

Найбільш простий і недорогий спосіб - встановити прилад обліку в підвалі, на магістральному стояку, що подає теплоносій у квартири. В цьому випадку пристрій, ціна якого досить висока, буде куплено в складчину і не завдасть непоправної шкоди сімейному бюджету.

Перед тим як оплачувати послуги з опалення, потрібно зняти показання приладу і розділити їх на всіх мешканців з урахуванням площі квартир. Якщо рахунки, виставлені експлуатаційною організацією, не збігаються з даними, отриманими в результаті розрахунків, можна примусити недобросовісного постачальника повернути перераховані раніше кошти.

Загальні лічильники для опалення можуть монтуватися за згодою всіх мешканців будинку чи під'їзду. Рішення необхідно закріпити протоколом. Тільки так воно буде легітимним. На підставі цього документа і слід звертатися до відповідних органів для отримання дозволу на установку лічильника загального користування.

Облік індивідуальних витрат

Описаний вище варіант має кілька недоліків.

Зокрема, цей прилад буде вважати не тільки поставлену в вашу квартиру теплову енергію, а й тепловтрати, які відбуваються:

• в недостатньо утеплених магістральних трубах, що проходять по підвалах і технічних поверхах;
• в холодному під'їзді;
• в квартирах недобросовісних мешканців, які не беруть заходи по збільшенню енергоефективності жител.

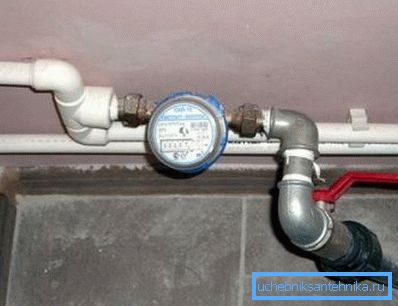

З огляду на викладене, бажано все-таки ставити лічильник на опалення в квартирі. Хоча на це доведеться витратити значно більше грошей, ви, безсумнівно, відчуєте економічний результат, коли рахунки за опалення зменшаться.

Але і в цьому випадку вам доведеться зіткнутися з певними труднощами:

1. У багатоквартирних будинках старої споруди застосовувалася вертикальна схема розводки труб опалення. Це означає, що до кожного радіатора підходить окрема труба, що йде від сусідів. Отже, необхідно і така ж кількість облікових приладів, що абсолютно не вигідно. Вирішити проблему допоможуть лічильники опалення в квартирі, які встановлюються безпосередньо на радіатори опалення. Але монтаж таких приладів потрібно узгодити з експлуатаційною конторою, так як їх показання не скрізь можуть бути використані для обліку отриманого тепла.

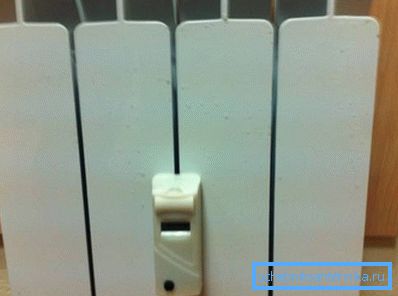

2. Також зафіксувати кількість отриманої теплової енергії в квартирах з вертикальною розводкою можна за допомогою розподільників. Вони обчислюють обсяг і якість що надходить теплоносія на підставі різниці температур поверхні батареї і повітря в кімнаті.

1. Найпростіший варіант - установка загальнобудинкового лічильника. Цей варіант був детально розглянутий в попередньому розділі.

Що ж стосується більш сучасних будинків, то в них теплоносій протікає по горизонтально розташованим трубах, які живляться від вертикального стояка. В цьому випадку можна легко організувати опалення по лічильнику. Досить лише придбати вподобану вам різновид приладу обліку.

Різновиди теплових лічильників

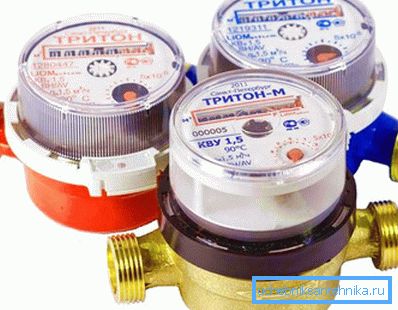

механічні

Їх конструкція найбільш проста.

Існує три основні різновиди:

• гвинтові;
• турбінні;
• з крильчаткою.

Розберемося, як працює лічильник опалення: в механічних приладах вимірює шкала приводиться в рух за рахунок струму теплоносія. Що проходить рідина крутить той чи інший механізм.

Пристрої найбільш доступні, але мають деякі особливості:

1. Не можуть бути використані, якщо по трубах протікає жорстка вода.
2. Дуже чутливі до фізичної чистоті теплоносія. Частинки сміття, окалина і накип можуть зламати механізм лічильника, який не підлягає ремонту.
3. Прилад неправильно враховує витрата, якщо в трубопроводі, що подає виникають різкі коливання тиску рідини.

Порада! Якщо ви вирішили використовувати механічний лічильник тепла, на вхідний патрубок системи опалення (до місця установки приладу) бажано встановити сітчастий фільтр, який ловитиме тверді частинки в теплоносії.

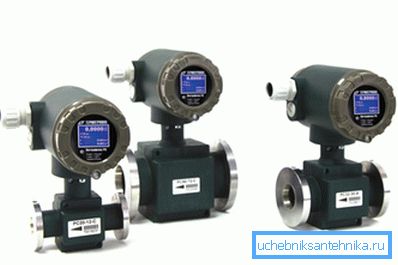

електромагнітні

У цих пристроях використовується принцип електромагнітної індукції - появи електрики при проходженні рідини в магнітному полі. Лічильники не контактують безпосередньо з водою і забезпечують точний облік.

Але є і невеликі недоліки:

• електромагнітний лічильник потрібно правильно встановити і підключити;
• якщо теплоносій містить велику кількість сторонніх домішок, показання можуть не відповідати кількості поставленої теплової енергії.

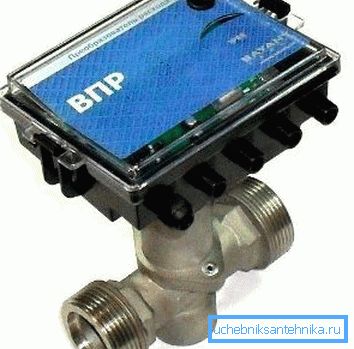

вихрові

Прилад враховує кількість використаного теплоносія на підставі турбулентних завихрень, що утворюються за спеціально поставленим на шляху рідини перешкодою. Такий пристрій може бути встановлено як на горизонтальних, так і на вертикальних трубах.

На правильність обліку впливають такі обставини:

• якість води, що протікає;
• зварювальні роботи, які проводяться в опалювальної мережі;
• наявність повітря в трубопроводах.

Також потрібно відзначити, що мінеральні домішки і хімічні елементи, розчинені у воді, не мають негативного впливу на пристрої. А позбутися від інших неприємностей можна за допомогою сітчастого фільтра з магнітом, який монтується на вхідний патрубок.

Зверніть увагу! Для правильної роботу витратоміра необхідно, щоб перед ним був прямий ділянку трубопроводу певної довжини. Вона залежить від моделі теплового лічильника і вказано в супровідній документації.

ультразвукові

Прилад обліку, що працює на ультразвуковому принципі, складається з джерела і приймача сигналів. Він вимірює час, за який рідина проходить заздалегідь відоме відстань і на підставі цього розраховує її обсяг і швидкість протікання.

Існують такі різновиди цих приладів:

• допплерівські;
• тимчасові;
• частотні;
• кореляційні.

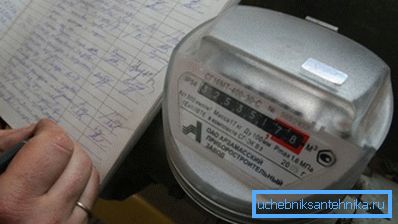

Незважаючи на найбільшу надійність, точність і довговічність, ультразвукової лічильник дуже чутливий до чистоти теплоносія. Крім того, на правильність обліку впливає наявність або відсутність в рідини повітря.

Загальні вимоги

Незалежно від моделі витратоміра, кожен прилад обліку повинен відповідати наступним вимогам:

1. Мати сертифікат і паспорт, в якому зазначаються відомості про встановлення і періодичної перевірки.

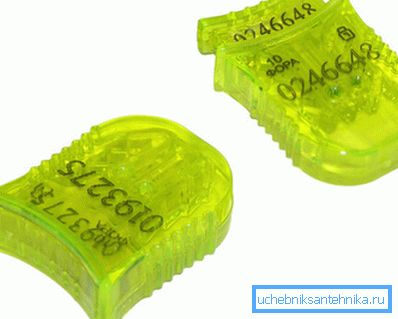

2. Мати клеймо або пломбу, яка свідчить про те, що в його конструкцію не вносилися будь-які зміни.

Установка лічильників теплової енергії

Етапи роботи

Слід зазначити, що основна складність, з якою може зіткнутися людина, що бажає встановити прилад обліку теплової енергії, є не сама його покупка і установка, а пов'язані з нею процедури з отримання необхідних дозволів.

У більшості випадків вам доведеться пройти наступні етапи:

• подати заявку і отримати документи, які є підставою для установки лічильника опалення;
• розробити інженерний проект, в якому вказані місця установки, найменування приладів, їх кількість та інші важливі відомості;
• узгодити цей документ з контролюючими організаціями;
• провести монтаж приладу на місці (це може робити тільки спеціалізована організація);
• зареєструвати встановлений прилад, зробити його перевірку, опечатування та поставити на облік в організації, яка відповідає за опалення багатоквартирних будинків.

Найдовшим за часом буде перший етап. Хоча останнім часом до установки індивідуальних приладів обліку стали відноситься більш лояльно, отримати дозвіл іноді буває досить складно. Адже в цьому випадку обов'язок оплачувати непродуктивні втрати тепла лягає не на вас, а на постачальника, що, природно, не подобається керівництву останнього.

Як би там не було, для отримання дозволу необхідно підготувати наступні документи:

1. Заява про ваше рішення придбати і встановити тепловий лічильник.
2. Документи, що підтверджують право власності на житло, де буде проводитися монтаж.
3. Технічний паспорт на квартиру з зазначеними в ньому інженерними мережами.
4. Папери, що підтверджують згоду інших власників квартири на установку теплового лічильника.

Як тільки з цим покінчено, можна приступати до складання технічної документації.

Підготовка інженерного проекту

Цей документ розробляється з урахуванням технічних даних, що надаються організацією, яка займається опаленням багатоквартирних будинків.

Вони можуть пред'являти і індивідуальні вимоги, але, відповідно до діючих СНиП, проект повинен містити:

• розрахунок теплового навантаження встановлених радіаторів опалення;
• планований обсяг споживання теплоносія;
• параметри гідравлічного опору, яке буде надавати встановлений лічильник потоку рідини, що подається;
• схему підключення облікового обладнання до існуючих трубопроводах;
• розрахунок кількості втрат тепла, які не зможе врахувати лічильник;
• методику розрахунку оплати за спожиту теплову енергію.

Після закінчення проектування документ повинен пройти узгодження.

Встановлення обладнання

До цього етапу можна приступати тільки після того, як проектна документація пройшла всі стадії узгодження.

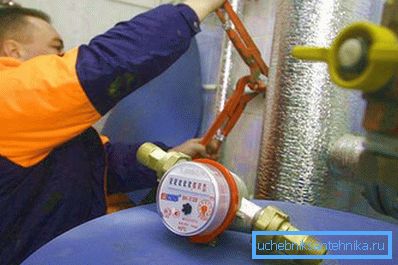

Зверніть увагу! Самостійна врізка теплового лічильника не допускається. Для проведення роботи потрібно запросити фахівця, який має відповідні навички, підтверджені сертифікатами або свідоцтвами.

Під час установки простежте, щоб були дотримані наступні вимоги:

1. Встановлювати прилад обліку можна тільки в те місце, яке передбачено проектом. Якщо ви вирішили внести будь-які зміни, вони повинні бути знову узгоджені.
2. Монтаж теплового лічильника повинен проводитися за межами квартири (в технічному приміщенні або комори), щоб забезпечити безперешкодний доступ до нього фахівців обслуговуючої організації. В окремих випадках допускається установка і в самому житлі, однак, в цьому випадку питання вирішується індивідуально.

1. До лічильника і після нього необхідно обов'язково передбачити наявність прямих ділянок труб (так звані «відрізки спокою»). Вони усувають завихрення теплоносія.
2. Температурний датчик повинен вставлятися в трубу таким чином, щоб його чутлива ділянка знаходиться точно на центральній осі потоку теплоносія. Тільки в цьому випадку показання будуть відповідати дійсності.
3. Важливо так розробити схему монтажу, щоб у воді, що проходить через цю ділянку, не утворювалися повітряні бульбашки, що впливають на правильність роботи лічильника опалення.

Порада! Бажано також передбачити установку запірної арматури. Так ви зможете демонтувати прилад обліку без зливу теплоносія.

порядок реєстрації

Після закінчення установки необхідно запросити фахівця з організації, яка відповідає за опалення, який перевірить правильність установки, опломбує прилад і складе документи, що дозволяють його експлуатацію.

До комісії з приймання повинні входити:

• власник житла;
• представник компанії, яка здійснює експлуатацію багатоквартирного будинку (ЖЕК, ОСББ);
• представник фірми, яка надає послуги з опалення;
• фахівець, який займався встановленням обладнання.

За результатами складається акт, який і є підставою для оплати рахунків відповідно до показань приладу обліку.

висновок

Установка лічильника на опалення - заняття клопітка, витратний і тривалий. Але ви не розчаруєтеся в прийнятому рішенні, коли будете перераховувати гроші за опалення. Більш докладно про способи економії на оплаті комунальних послуг ви можете дізнатися з відео, розміщеного нижче.
