Котел опалення на твердому паливі самому

Вартість опалювального котла, виготовленого промисловим способом (незалежно від виду палива, крім, електричних), починається від 13 тис. Рублів. Це малопотужні зразки, які здатні обігріти маленький дачний будиночок. Більшості домовласників вони не підходять. До того ж не завжди є можливість скористатися природним газом для опалення. Доводиться розглядати як альтернативу тверде паливо, відпрацьоване масло, електрику. Для багатьох людей більше підходить тверде паливо: дрова, вугілля, брикети. Умільці воліють виготовляти котел опалення на твердому паливі своїми руками. Це і гроші економить, і руки є чим зайняти.

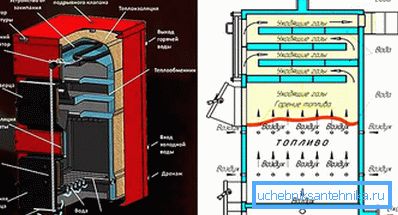

Основні складові

Котли, що працює на твердому паливі, складаються з таких комплектуючих:

• відділу для завантаження палива;
• золопріемніка;
• дросельних заслінок;
• колосників;
• бака запасу води;
• теплообмінника;
• димоходу.

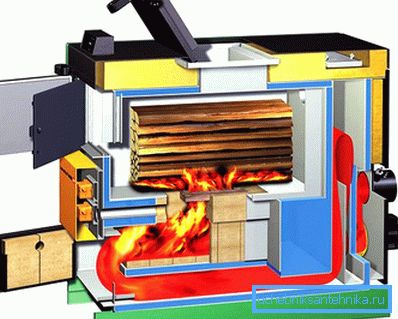

види

За способом розміщення теплообмінника котли на твердому паливі бувають:

• горизонтальними - теплообмінник розташований в горизонтальній площині;
• вертикальними - теплообмінник встановлений в котлі.

Особливістю горизонтального розташування теплообмінника є його похиле положення. Між верхньою точкою і нижньою точкою (вихід теплоносія в систему) різниця за рівнем становить 1 см. Котли з вертикальним теплообмінником в основному використовуються для опалення.

В принципі будь-який твердопаливний котел можна використовувати для приготування їжі. Для цього необхідно передбачити в його конструкції варильну поверхню.

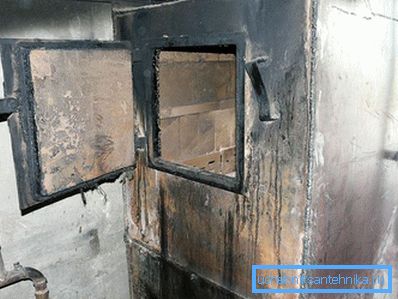

інструментарій

Для того щоб зібрати котел, знадобляться інструменти і матеріали.

Інструменти:

• апарат дугового зварювання;
• кутова шлифмашинка ( «болгарка») і відрізні круги для різання металу;
• щипці;
• електродриль з набором свердел;
• рівень і рулетка.

матеріали:

• Вогнетривку цеглу.
• Просіяний пісок.
• Глина.
• Лист металу товщиною 5-8 мм. Краще застосовувати нержавійку, але можна використовувати сталь.
• Чавунні колосники.
• Металевий куточок.
• Сталеві труби для води прямокутного і круглого перерізу.
• Дверцята для паливного відсіку, золопріемніка.
• Заслінка для димоходу.
• Байпас або тільки циркуляційний насос.

Якщо примусова циркуляція є основною, а самопливних систему опалення потрібно зберегти про запас - встановлюють байпас. При роботі тільки примусової циркуляції встановлюють один насос.

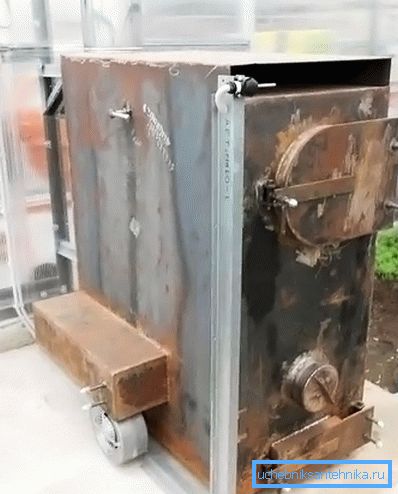

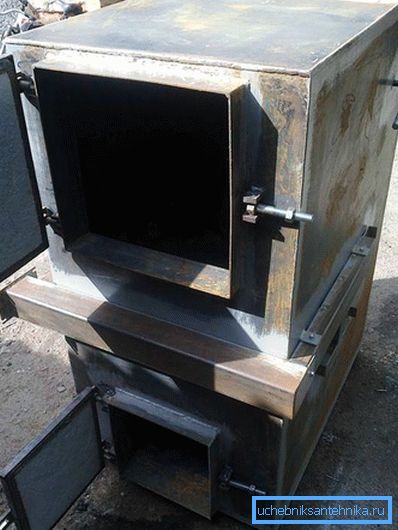

Виготовлення деталей і збірка

Починають роботи з монтажу котла своїми руками з складання схеми і креслень збірки. Згідно з ними на листи металу наносять розміри. По розмітці вирізують передню, задню, бічні стінки і низ котла. У передній частині вирізують отвори для дверцят паливо і золопріемніков.

Якщо вирізати отвори газовим різаком, то щоб сталь не «повело», по кутах заготовки просвердлюють отвори, потім від середини до країв по розмітці прорізають метал.

Якщо використовувати болгарку, то отвори по кутах свердлити не треба. Просто прорізають метал за наміченим контуру. Також відповідно до розмірів, нарізають все металеві частини котла.

Монтаж теплообмінника починають з того, що проробляє отворів в трубах, призначених для стійок. Вони мають квадратний перетин 40? 60 см. У вертикальних трубах, які розташовуються спереду, газовим різаком вирізують 4 отвори діаметром 5 см, розташовуючи їх рівномірно по всій довжині заготовки.

В задніх стійках проробляють круглі отвори розміром 4 і 5 см. Знизу майбутнього теплообмінника роблять отвори для подачі води в котел (обратка), а зверху - для подачі води в систему опалення (подача). Всі отвори повинні бути рівними без напливів, які усуваються за допомогою «болгарки». Зварювання труб в єдине ціле виробляють, витримуючи кути в 90? як по вертикалі, так і по горизонталі, заварюючи торцеві отвори прямокутних труб (стійок).

Зварні шви готового теплообмінника перевіряють на протікання. Для цього обратку тимчасово заглушають (щоб вода не витікала), а через подачу заповнюють водою.

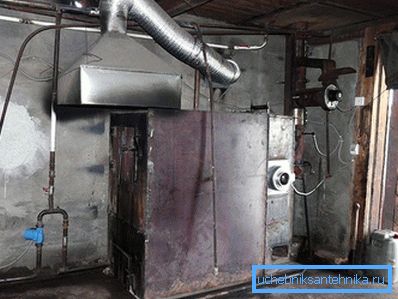

Монтують котел в тому місці, де планується його установка, тому що всі деталі дуже важкі і рухати його в готовому вигляді проблематично. Попередньо повинен бути обладнаний вогнетривкий фундамент. Його викладають з вогнетривкої цегли. Для того щоб кладка не роз'їжджалася, її можна армувати металевими куточками по краях і цеглу між собою скріпити цементним розчином. Другий варіант фундаменту - монолітна бетонна «подушка».

Розміри фундаменту повинні бути трохи більше підстави котла. На фундамент кладуть сталеву заготовку - дно бункера для золи.

На ньому з вогнетривкої цегли викладають стінки ємності, в якій встановлюють теплообмінник, обладнується бункер для палива і золопріемнік. Відстань між теплообмінником і стінкою 1 см. Знизу бункера для палива встановлюють колосники. У передній цегляній стіні залишають отвори для дверцята топливоприемника і дверцята золопріемніка.

Зовнішні стіни котла обшивають металом, який з'єднують між собою куточками, розташованими вертикально. До металевої обшивки кріпляться дверцята. Для відводу чадних газів монтують димохід. Як встановити цей вузол, залежить від наявності або відсутності конфорка.

Якщо котел буде використовуватися для приготування їжі, то димар монтують збоку, в іншому випадку - зверху котла.

На виході з котла димохід обладнають шиберной заслінкою для регулювання тяги. Матеріал для труби може бути різний: вогнетривку цеглу, метал, азбест. Головне, домогтися потрібного рівня тяги, щоб організувати процес горіння.

Для безпечної експлуатації твердопаливного котла можна встановити розширювальний бак відкритого типу, датчики тяги і температури води, вентилятор піддуву.

Щоб не допустити перегріву теплоносія і вибуху котла, необхідно постійно стежити за рівнем води і температурою горіння. Якщо ви використовуєте тільки примусову циркуляцію, то при відключенні електрики під час роботи котла ризик вибуху теплообмінника різко зростає. Будьте уважні.

Відео

У наданому відеоматеріалі, ви зможете наочно ознайомитися з конструкцією котла на твердому паливі:

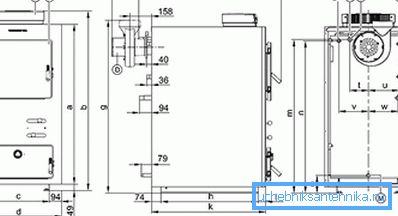

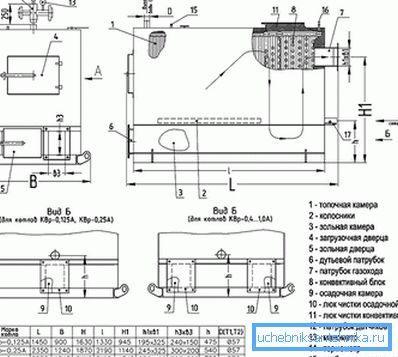

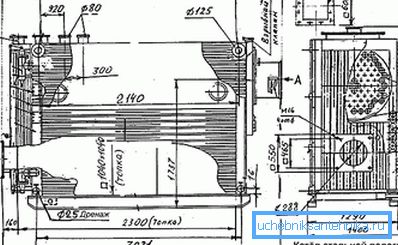

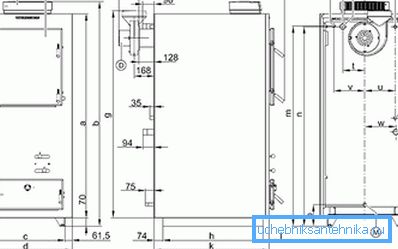

креслення

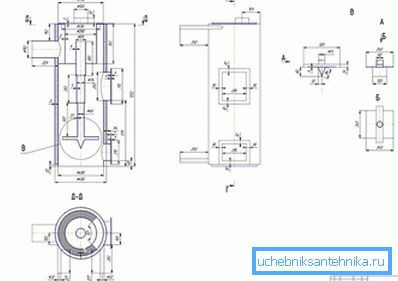

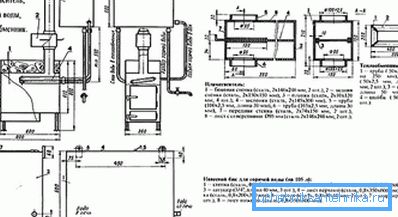

На кресленнях можна розглянути конструктивні особливості опалювального котла на твердому паливі:
