Кран маєвського на чавунний радіатор: різновиди, пристрій і

Всім, хто користується водяним опаленням, добре відома проблема завоздушіванія системи і якщо при автономії це питання вирішити простіше, то для централізованих систем, це набагато складніше, але в будь-якому випадку добре допомагає установка крана Маєвського на чавунний радіатор.

Власне кажучи, цей клапан використовують для різних водяних батарей, як то секційних, трубчастих і панельних, зроблених з чавуну, сталі, алюмінію і біметалу - повітря може накопичуватися в будь-який з них, так що його травлення часом є першою необхідністю для забезпечення повноцінного обігріву приміщення . Але про все в найдрібніших подробицях ви дізнаєтеся нижче, а ще зможете подивитися відео в цій статті.

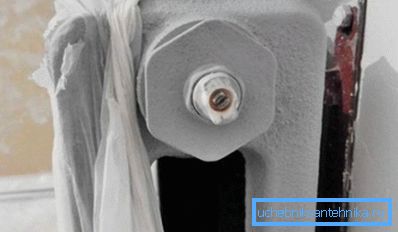

клапан Маєвського

Примітка. Краном Маєвського називається вид запірної арматури з клапаном, за допомогою якої здійснюється спуск повітря з радіаторів.

• У 1931 році за постановою Держплану було вирішено використовувати повітряні краники на радіаторах для стравлювання з них повітря, а в 1933 році ленінградський інженер Ч.Б. Маєвський представив розроблений ним герметичний клапан, який відкривався хрестоподібним ключем. Зараз його, як правило, відкривають торцевих ключем або викруткою, а в усьому іншому це пристосування залишається незмінним до наших днів.
• Справжня конструкція являє собою запірний клапан голчастого типу, де шток переміщається гвинтом за допомогою чотиригранної головки, на якій є проріз, отже, вона також регулюється викруткою. Отвір, куди вкручується кран Маєвського для чавунних радіаторів 15 мм аналогічно - ДУ 15 або? - воно знаходиться у верхній частині батареї зліва чи справа, паралельно термоголовки або верхньої трубі подачі.

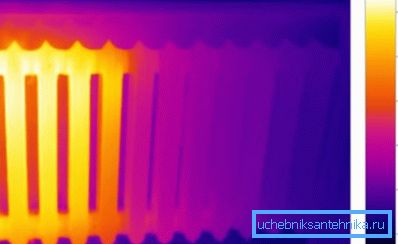

• Ви напевно стикалися з такою ситуацією, коли радіатор має різну температуру в різних місцях (в одному кінці він гарячий, а в іншому - холодний) або ж у вас все батареї холодні, а в той же час у сусідів, які живляться з того ж стояка - гарячі. І в одному і в іншому випадку винуватцем ситуації є повітряні пробки, які найчастіше скупчуються не в трубах контуру, а саме в секціях радіаторів, не пропускаючи воду, тобто, не даючи теплоносія циркулювати по всій площі приладу.
• Повітря зазвичай скупчується в нижній частині батареї, де циркуляція теплоносія замедленна і в минулі часи проблема його видалення вирішувалася за допомогою звичайного крана, який встановлювали в під'їзді або в чиїйсь квартирі - повітря спускали разом з водою, причому теплоносія при цьому зливалося величезна кількість.

Причому робилося це навіть тоді, коли клапан вже не був новинкою - благо всі ресурси були безгоспними і енерговитрати на теплоносій мало кого цікавили, але зараз навчилися рахувати, і це пристосування виявилося, як не можна до речі.

Примітка. Слід зазначити, що такий клапан не є панацеєю і якщо ви спустили повітря, а батарея залишається ледве теплої, значить, причина тут в її засміченні і її потрібно промивати.

різновиди

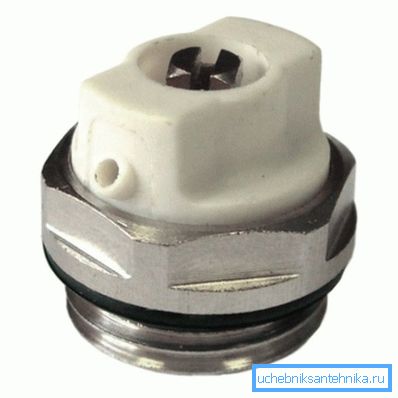

Найпоширенішим в усьому світі для водяних систем опалення є клапан ручного типу, керований торцевих ключем або викруткою - його зображення ви бачите на верхньому фото. Назва (визначення) походить від способу управління, але це анітрохи не применшує його достоїнств - механізм досить надійний і при правильній установці ніколи не створює проблем і ні у кого не викликає нарікань.

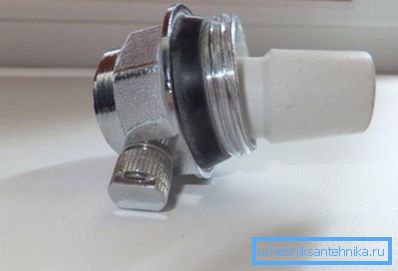

У деяких випадках потрібна установка автоматичного крана Маєвського, наприклад, там, де обслуговування опалювальних приладів ускладнене або неможливе взагалі - персонал може просто-напросто відсутні.

Але з такими пристроями слід бути дуже акуратним, так як вони самостійно стравлюють повітря, разом з яким виходить і вода, так що для житлових приміщень, громадських будівель, магазинів та офісів, це навряд чи прийнятно - там найкраще використовувати ручну версію механізму, так і ціна його набагато менше.

Пристрій

За зовнішнім виглядом кран або клапан Маєвського дуже схожий на саму звичайну заглушку. Тільки з кілька видозміненій головкою, так як так є пристосування для управління під ключ і викрутку.

Весь воздухоотвод зроблений з двох основних деталей - це сам корпус, який вкручується в посадочне отвір для гвинта і клапан, зроблений у вигляді гвинта з конусним кінцем, що добре видно на кресленні, наведеному вище.

У внутрішній частині корпусу з тильного боку зроблено калібрований отвір - при закручуванні гвинта туди входить конус і закупорює прохід.

З пристрою механізму гранично ясний принцип його роботи - при відкручування конусного гвинта звільняється прохід, теплоносій придавлює повітря і той, проходячи по секціях, підходить до отвору і спускається, звичайно, при цьому виходить деяка кількість води, але навіть для автономної системи опалення це не має абсолютно ніякого значення.

Перевага даного пристрою полягає в тому, що ним може керувати навіть підліток - гвинт відкручується дуже легко і через кілька оборотів вже чутно характерне шипіння - це стравливается повітря.

До того ж паркан гарячої води з системи через такий пристрій практично неможливий, тому що обслуговують вас комунальники будуть несказанно раді побачити клапан на ваших батареях.

Рекомендація. Якщо ви вирішили спустити повітря в радіаторах, то обов'язково скористайтеся неглибокої мискою або хоча б тарілкою, так як в будь-якому випадку на підлогу проллється якусь кількість води.

Установка повітряного клапана

Отже, якщо ви вирішили самостійно встановити кран Маєвського для біметалевих радіаторів (чавунних або алюмінієвих), то в першу чергу, звичайно, вам слід піти в магазин і придбати його.

Крім того, вам знадобиться фум-стрічка (якщо будете працювати з чавунною батареєю, то можна використовувати клоччя) і сантехнічна паста «Уніпак», яка герметизує різьбове з'єднання.

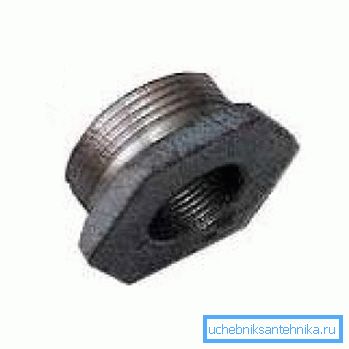

На біметалевих та алюмінієвих радіаторах вхідний отвір для пристрою вже є, тільки туди вкручена звичайна заглушка (в більшості випадків радіатори вже укомплектовані справжнім краном), але для чавуну вам доведеться купити футорка з різьбою, як на верхній фотографії.

Далі, для установки пристрою на обігрівач, інструкція вимагає, щоб ви перекрили запірну арматуру (крани) на трубах подачі і повернення, а якщо її немає, то значить, вам доведеться зливати воду з системи або чекати закінчення опалювального сезону (після закінчення воду зливають).

Потім, підставивши попередньо миску або глибоку тарілку, відкручує кришку або футорка, якщо це чавун і прочищаєте отвір для гвинта від сміття, який там завжди накопичується, навіть якщо радіатори були встановлені не так давно.

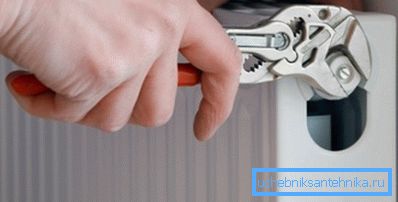

Якщо це чавун, то закручуєте футорка з отвором, попередньо підмотавши її клоччям і підмазавши пастою «Уніпак», причому затягувати її потрібно дуже сильно - зазвичай для цього використовують газовий ключ №2. Після цього підмотувати фум-стрічкою кран Маєвського, підмазувати його пастою і вкручувати в отвір. Відкрийте крани запірної арматури і перевірте працездатність клапана.

висновок

Як бачите, всю операцію по монтажу крана можна виконати своїми руками, без сторонньої допомоги, причому в цьому немає нічого складного. Зате, встановивши такий механізм, ви зможете в будь-який час року виправити становище, якщо в систему опалення потрапить повітря.
