Крани для радіаторів опалення: як вибрати необхідну запірну

Для правильного функціонування системи опалення необхідно точно регулювати обсяг теплоносія, який надходить в батарею і видаляти з неї накопичується повітря. Крім того, іноді - в разі аварії або необхідності планової заміни - потрібно повністю перекрити доступ рідини до панелі обігріву. У всіх перерахованих випадках виручить кран на радіатор опалення, за допомогою якого ви зможете своїми руками відключати різні частини кліматичної мережі без повного припинення роботи останньої і виробляти розповітрювання батарей.

водяні крани

призначення обладнання

Крани, які монтуються на радіатори опалення, необхідні не тільки для перекривання доступу води до обладнання.

Вони виконують і безліч інших, не менш важливих завдань:

• регулюють температуру радіатора за рахунок обмеження обсягу перекачується через батарею гарячої води;
• видаляють з опалювальної системи повітряні пробки, які сильно знижують ефективність її роботи;

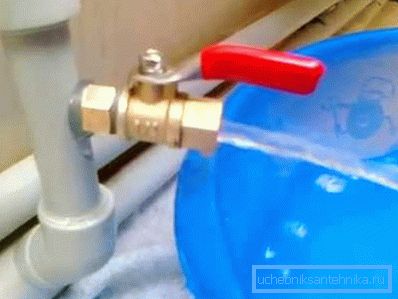

• використовуються для заливки і скидання теплоносія не тільки в батареях опалення, але і в що з'єднують їх трубопроводах;

• можуть застосовуватися для перекривання опалювальної мережі на випадок аварії, планового або екстреного ремонту.

Виходячи з перерахованих вище завдань, слід виділити такі різновиди кранів:

1. Для відключення магістрального трубопроводу, ділянки опалювальної мережі або окремого приладу. З їх допомогою можна відключити воду в разі аварії або ремонту.

1. Для регулювання обсягу води, що протікає. У цьому випадку, крім режимів «включено» і «вимкнено», повинні існувати й інші. Від того, наскільки точно кран може встановлювати кількість подаваного теплоносія, залежить можливість установки температури в будинку.
2. Для скидання газу або води. У першому випадку клапани допомагають позбутися від повітряних пробок, у другому - видалити рідину з труб і радіаторів, після чого можна виконувати їх огляд і заміну.

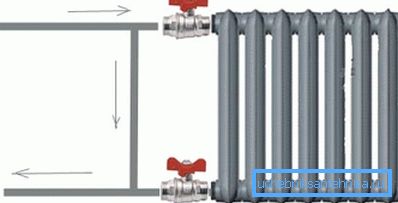

місця установки

Незважаючи на назву, кран для радіатора опалення може монтуватися не тільки на зазначене обладнання, але і в інших місцях (в залежності від функціонального призначення):

• на вході центральної теплотраси в підвал будинку - відкриваються і закриваються на початку і в кінці опалювального сезону;
• на байпас (трубу, що проходить між вхідним і вихідним патрубком батареї, яка забезпечує прямий перетікання теплоносія) - тут регулююча арматура потрібна для зменшення або збільшення обсягу протікає рідини і перемикання примусової мережі на природну циркуляцію;
• на стояках - часто такі крани монтуються на входах в квартиру в багатоповерхових будинках і дозволяють здійснювати ремонт локальної кліматичної мережі без відключення всієї системи;
• на патрубках батареї - основне їх призначення полягає в регулюванні температури повітря, тому тут доречні автоматичні теплорегулюючі крани;

• в місцях, де може утворитися повітряна пробка - тут встановлюються крани Маєвського, які служать для відведення повітря, що накопичується при заповненні системи теплоносієм або в процесі її експлуатації.

Зверніть увагу! Використання арматури, регульованою автоматикою, дозволяє без участі людини дозувати кількість води, що надходить в батарею і видаляти накопичився повітря з системи. Недолік у таких рішень тільки один - висока ціна.

використовувані матеріали

Особливістю запірної і регулюючої арматури, яка встановлюється в системах опалення, є її постійний контакт з теплоносієм, хімічний та фізичний склад якого часто залишає бажати кращого.

Тому матеріал, який використовується в них, повинен бути стійким до корозії і добре витримувати механічний вплив абразивних частинок, які зустрічаються в циркулюючої по трубам рідини.

Найчастіше застосовуються крани з наступних матеріалів:

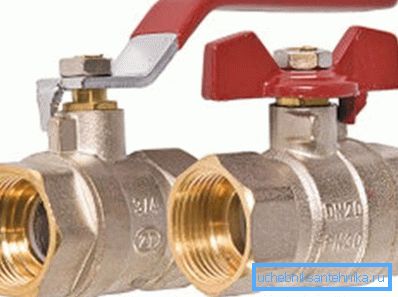

• латуні -крепятся до трубопроводів за допомогою спеціальних фітингів;

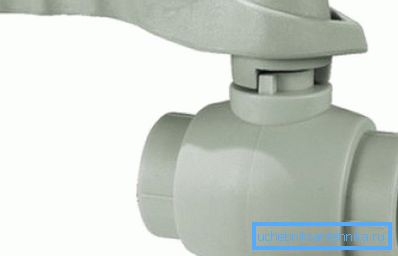

• поліпропілену - встановлюється на полімерні труби шляхом споювання.

Порада! У деяких будівельних магазинах можна зустріти сілуміновие крани. Вони схожі на латунні, але коштують значно менше. Їх якість, міцність і довговічність невисока, тому не варто використовувати таку арматуру для конструювання інженерних мереж.

різновиди кранів

Всі існуючі крани діляться на дві групи:

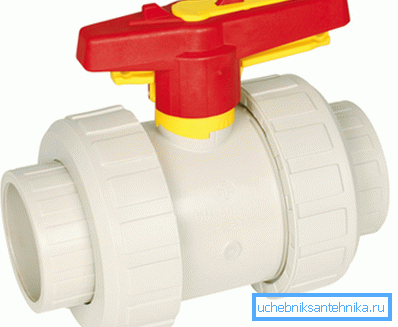

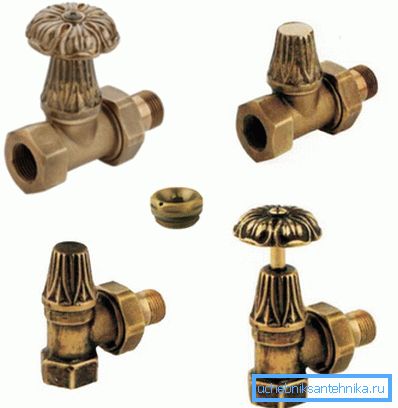

1. Запірні. Бувають прямими і кутовими. Монтуються на радіатори опалення і використовуються для перекривання доступу і регулювання обсягу гарячої води, що надходить в батареї. Їх використання дозволяє захистити опалювальну панель від гідравлічного і пневматичного удару, що виникає під час заповнення системи теплоносієм. Крім того, вони дають можливість відключити ту чи іншу батарею і виконати її ремонт, прочищення або заміну. Вони легко кріпляться на батареях за допомогою трубного різьблення, утворюючи цілком герметичне з'єднання. Добре витримують сильний тиск рідини і мають привабливий зовнішній вигляд.

Недолік - неможливість тонкого регулювання температури в приміщенні. Часто використовуються в автономних системах опалення, де перемикання режимів здійснюється за допомогою панелі управління котлом.

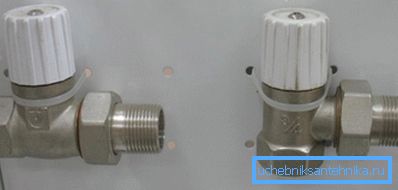

1. Терморегулюючі. Усередині крана знаходиться спеціальна гнучка ємність, заповнена рідиною або газом. При нагріванні або охолодженні вона, відповідно, збільшується або зменшується, регулюючи доступ води в батарею і, тим самим, температуру. Існує два види терморегулювальних кранів:

• з ручним керуванням - в цьому випадку ви повертаєте ручку і встановлюєте температуру самостійно, орієнтуючись на цифри, які нанесені на корпус крана;
• автоматичні - в цьому випадку температура в приміщенні регулюється мікрочіпом в залежності від зовнішніх умов (використовуються дані, що надаються спеціальними датчиками).

Переваги останнього різновиду кранів в наявності:

• можливість зміни температури батарей в залежності від погодних умов;
• економія теплоносія за рахунок більш тонкого регулювання роботи кліматичного обладнання;
• захист від замерзання теплоносія при різкому зниженні зовнішньої температури.

Класифікація запірних механізмів

Крани опалення класифікуються ще за однією ознакою - конструкції запірного пристрою.

Вони бувають:

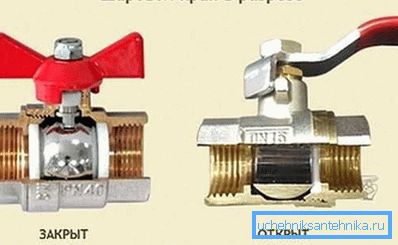

• кульові (фланцеві) - можуть перебувати тільки у включеному і вимкненому стані, проміжних варіантів не передбачено;

• конусні - дозволяють закривати отвір для протоку води, відкривати його і ставити вентиль в проміжні положення;
• автоматичні - контроль обсягу протікає рідини регулюється за допомогою спеціальної електроніки.

Фланцеві крани найчастіше встановлюються на трубопроводах. Це обумовлено тим, що їх конструкція здатна витримати високий тиск рідини. Вони можуть надійно служити протягом тривалого часу.

Що стосується самих радіаторів, то тут використовуються конусні вироби, забезпечені муфтами. Наявність різьблення дозволяє герметично закріпити регулюючу арматуру на вхідних і вихідних патрубках батареї, а конусний запірний механізм дає можливість більш точно регулювати обсяг води, що поступає.

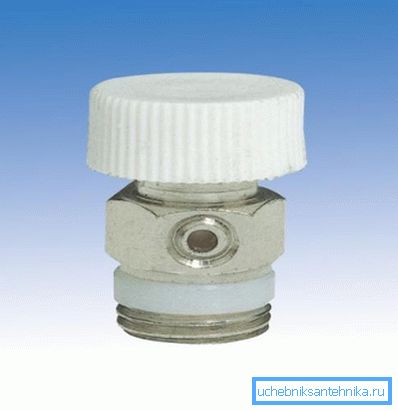

кран Маєвського

Крім водяних кранів, на батареях опалення монтуються повітряні. Вони називаються кранами Маєвського. Служать для видалення повітря, який неминуче утвориться в трубах і радіаторах під час експлуатації сістеми.Інструкція по монтажу опалювальних систем передбачає установку таких пристроїв у верхній частині кожної панелі опалення.

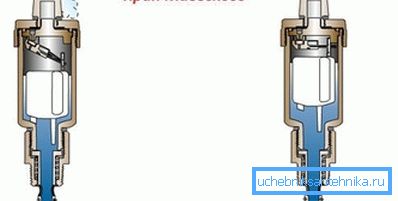

Принцип дії

Основним елементом крана Маєвського служить голчастий повітряний клапан. Цей механізм може відбуватися за рахунок специфічного ключем або звичайною викруткою.

Повітряний вентиль необхідно монтувати на протилежній від впускного клапана стороні радіатора опалення. У міру заливки теплоносія повітря, наявний в батареї, піднімається вгору і накопичується в далекому верхньому кутку пристрою. Там і встановлюється кран, через який стравливается утворилася повітряна пробка.

Порядок роботи з клапаном Маєвського простий: потрібно відвернути гвинт до появи шиплячого звуку, який видає вихідне повітря. Як тільки з спеціально отвори з'явиться вода, можна закривати вентиль.

Кран може мати полімерний корпус або бути виготовленим з латуні. Обидва ці варіанти цілком надійні. Потрібно лише стежити, щоб вихідний отвір повітряного клапана не забивалися твердими частинками, які іноді зустрічаються в теплоносії. Прочистити його можна звичайною голкою.

Порада! Якщо у вас в оселі обладнана система опалення з примусовою циркуляцією, то перед видаленням повітряної пробки за допомогою крана Маєвського необхідно вимкнути насосне обладнання. Інакше гаряча вода буде текти занадто швидко і повітря не встигне зібратися у верхній частині радіатора.

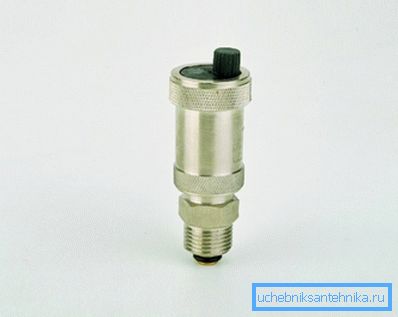

Автоматичні повітряні клапани

Кожен виробник сантехнічного обладнання прагне до того, щоб випустити обладнання, яке регулює ті чи інші параметри роботи інженерних мереж без участі людини. Це стосується і повітряних клапанів, що видаляють пробки з батарей і труб опалення.

Автоматичний кран Маєвського зовні практично не відрізняється від свого прабатька. Принцип його функціонування також не зазнав змін. Однак, спеціальний механізм самостійно відкриває клапан при збільшенні тиску повітря, що знаходиться в батареї, вище встановленого значення.

Таким чином, встановлений автоматичний повітряний клапан позбавить вас від необхідності періодичної перевірки опалювальної системи на предмет виявлення повітряних заторів і їх ручного усунення.

Особливості установки автоматичних кранів Маєвського

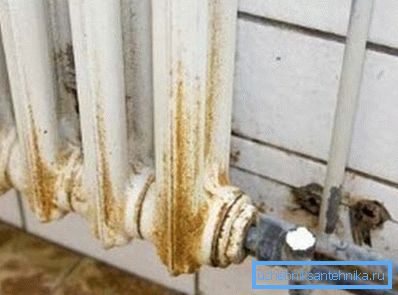

Це пристрій може монтуватися практично на всі існуючі радіатори опалення. Однак власників широко поширених чавунних батарей доведеться розчарувати. Кран Маєвського не допоможе їм впоратися з повітрям в кліматичній мережі.

На це впливають такі обставини:

1. Внутрішні поверхні чавунного радіатора під час експлуатації поступово покриваються іржею, частинки якої відриваються, потрапляють в теплоносій і можуть засмітити пропускний отвір автоматичного повітряного клапана.
2. Центральна система водопостачання, частиною якої є чавунні батареї, які не обладнується фільтрами, що затримують тверді частинки, що знаходяться в рідкому теплоносії. Крім того, часто в воду додають різні агресивні хімічні речовини, які також несприятливо позначаються на роботі повітряних клапанів.
3. З батарей опалення, підключених до міської системи опалення, нерідко в літній період зливають воду. Тому після заповнення системи можуть утворитися занадто великі пробки, стравити які через 2-мм отвір не вийде. Доведеться використовувати більш ефективні методи.

Зверніть увагу! Всі переваги автоматичних кранів Маєвського розкриваються тільки при конструюванні автономних систем управління, де існує можливість контролю якості теплоносія, його температури, тиску та інших, не менш важливих параметрів роботи.

висновок

Запірна і регулююча арматура для організації циркуляції води і повітря в опалювальній системі грає дуже важливу роль. Але крім неї при конструюванні мереж обігріву використовується велика кількість іншого обладнання. Більш наочні особливості нашої теми ви можете дізнатися з відео, розміщеного нижче.
