Кріплення для радіаторів опалення: вибір, установка і

Радіаторні опалювальні прилади зазвичай ставляться під вікнами. Лише іноді проект передбачає інше їх розташування. Для фіксації обігрівачів застосовується настінне або підлогове кріплення для батарей радіаторів опалення. На даний момент існує безліч їх видів.

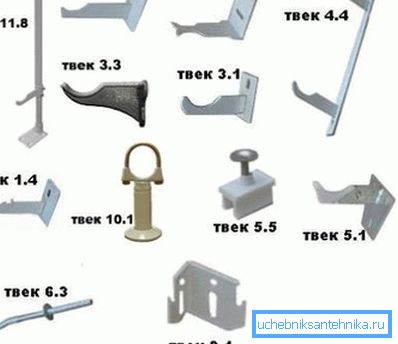

Кріплення для опалювальних радіаторів дуже різноманітний.

Вибір і установка кріплень

При виборі фіксуючих елементів слід орієнтуватися на такі моменти:

  • матеріал, з якого зроблені радіатори;
  • розміри батарей;
  • матеріал стін;
  • габарити вікон, їх число і особливості розташування;
  • проект дизайну приміщення.

Зверніть увагу! Інструкція зауважує, що чим опалювальний прилад важче, тим більше товстим повинен бути власник. Матеріали радіатора і кріплення повинні один одному відповідати.

Оцінивши перераховані вище аспекти, ви зможете правильно вибрати тип власників та визначити потрібну їх кількість.

розрахунок кріплення

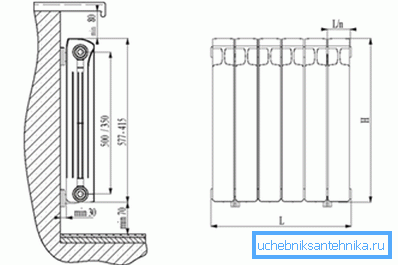

Відстані, які треба витримувати при монтажі батарей.

При установці під вікнами, витримуються такі відстані:

  • від полови має бути не менше 8-12 см;
  • до стін близько 3-5 см;
  • до підвіконь не менш 6-10 см.

Про те, скільки кріплень потрібно для радіатора опалення.

Їх число залежить від довжини опалювального приладу.

  1. Коли секцій мало - до 10 штук, нагорі ставляться 2 тримачі, внизу монтується ще один.
  2. Якщо батарея складається з 10-14 елементів, вгорі встановлюються 3 кріплення, внизу 2.
  3. Під кожні наступні 4-7 секцій батарей чавунних і 10 аналогів алюмінієвих і трубчастих своїми руками додається по одній опорі нагорі і внизу.

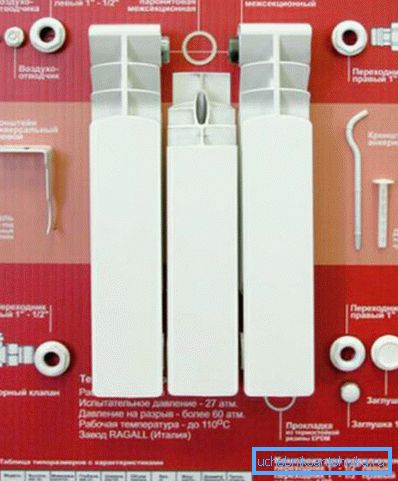

Кожній деталі відведено своє місце

Розмітка під монтаж власників

Дуже важливим є питання, як розмітити кріплення під радіатори.

  1. Оптимальний варіант, коли обігрівач розташований точно посередині вікна. Виходячи з цього, знайдіть на стіні центр отвору і накресліть вертикальну лінію.
  2. Далі існують 2 варіанти. Якщо розводка нижня, накресліть горизонтальну лінію, що відзначає верхню кромку батареї. При монтажі радіаторів з бічним підведенням важливо розміщення опалювальних труб. В даному випадку відкладіть горизонтальну риску, що йде від живильної (верхньої) труби.
  3. Відміряйте проміжки між власниками на батареї. Відкладіть їх, щодо прокреслених ліній.

різновиди власників

Гаки на сталевий планці.

Порядок і правила монтажу батарей не залежні від їх виду, змінюється лише тип власників.

Опори для радіаторів з чавуну

Кріплення для чавунних радіаторів опалення самі товсті і важкі, тому що роками повинні тримати велику вагу. Ці вигнуті штирі або плоскі гаки виробляються окремо або закріплюються на сталевий планці по 2-3 штуки.

Вироби не фарбуються або на них наноситься біле (стандартне) покриття. На замовлення можна вибрати інший колір.

Найбільш поширене таке кріплення для чавунних радіаторів.

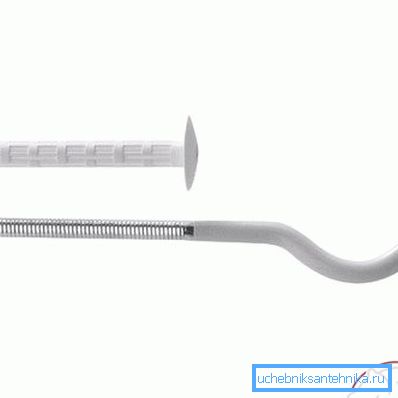

На фото - сталевий штирьовий держатель.
  1. Штирові власники з литого чавуну.
  2. Регульовані сталеві опори. Вони дають можливість змінювати зазор між стіною і радіатором, одночасно підрівнюючи батарею по горизонталі і висоті.
  3. Штирові кронштейни зі сталі.
  4. Тримачі, згруповані на металевій смузі.

Зверніть увагу! Перед придбанням врахуйте розміри опор. Вони виробляються під кріплення секцій, що мають різну глибину. У будь-якому випадку, власник повинен забезпечити проміжок до стін не менше 30-50 мм.

Крім штирьових кронштейнів для батарей з чавуну виробляються гаки. Комплектуються вони дюбелями. Монтується виріб так: просверливается отвір, в яке вбивається пластиковий дюбель. У нього вворачивается держатель, який має на одному боці різьбу.

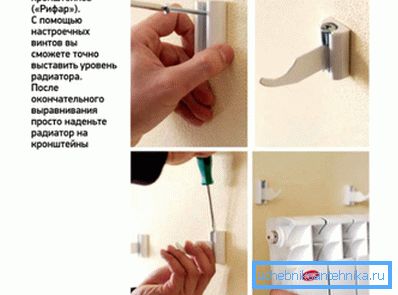

Коротка інструкція установки кронштейнів.

Крім настінного фіксації, існує і для підлоги установка чавуну за допомогою ніжок. Ціна їх залежить від того, чи може їх висота регулюватися чи ні.

Різняться і верхні дуги, що кріплять секції на опорі. Робляться вони із сталевого дроту або мають вигляд ланцюга з сполучених рухомо ланок. У будь-якому випадку фіксуються радіатори до упору болтами і дугами.

Кріплення для біметалевих та алюмінієвих батарей

Універсальний тримач для биметалла і алюмінію.

Кріплення для алюмінієвих радіаторів і біметалу схоже на аналоги для чавуну, але робиться з тонкого металу.

  1. Найбільш затребувані кутові універсальні тримачі для обох різновидів приладів. Вони вгорі і внизу оснащені виїмками для колектора. Завдяки цьому їх можна кріпити і зліва і справа.

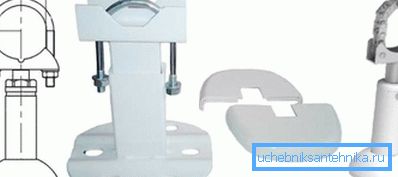

Підлогові стійки.
  1. Ніжок для биметалла і алюмінію не виробляють. Зате випускають стійки, що дозволяють здійснювати підлогову установку батарей. Спочатку до підлоги прикріплюється така опора, потім на неї ставиться і кріпиться радіатор.

Використання підлогових стійок оптимально, коли стіни не можуть тримати додаткову вагу. Наприклад, утруднене кріплення радіаторів до сендвіч панелям, склу, ГКЛ.

Опори для приладів зі сталі

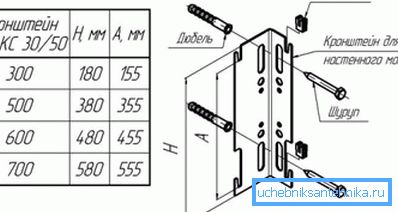

Стандартний кріплення для панельного радіатора.

Відомі два типи таких приладів: панельні і трубчасті аналоги.

Для них потрібні різні види кріплення.

  1. До задніх стінок панельних батарей приварюються спеціальні скоби. З їх допомогою прилади вішаються на кронштейни. Таке кріплення для сталевих радіаторів опалення має особливу форму, розроблену під скоби.

Зверніть увагу! При монтажі панельних приладів слід уважно відстежувати вертикаль розміщення кронштейнів, тому що 4-6 скоби повинні на гаки потрапити точно. Необхідно, щоб стіна була абсолютно гладкою і рівною.

  1. Оскільки вага радіатора маленький, буде досить його зафіксувати на скобах зверху. Знизу можна поставити опори, вони йому зададуть горизонтальний напрямок. Вони чіпляються гаками за скоби і лише впираються в стінку.
  2. Для більшої надійності частина кріплення для сталевих радіаторів, звернена до стінки, розширюється.

У нижній таблиці наведені розміри описаних кріплень.

модель кронштейна Довжина, в сантиметрах Висота загальна в сантиметрах (Н) Відстань між нижнім і верхнім гаком в сантиметрах (А)
ЛК-КС / 30 30 18 15.5
ЛК-КС / 50 50 38 35.5
ЛК-КС / 60 60 48 45.5
ЛК-КС / 70 70 58 55.5

Існують і особливі планки для спрощеного монтажу. Це металеві смуги, що мають знизу і зверху пластикові фіксатори. При такому способі фіксації скоби на радіаторі не потрібні. Смуги прикручуються до стінки, в них вставляється батарея, яка утримується гаками з пластика.

Кронштейн кріплення радіатора опалення трубчастого походить на виріб для секційного аналога.

Він також складається з гаків, тільки іншого розміру, які оснащені накладками із пластику.

Кріплення SMB.
  1. Виробники випускають і особливий тримач SMB, має захоплення для трубок.
  2. Це сталева планка з фіксаторами з пластика і опорою-поличкою для батареї внизу.
  3. Таке кріплення можна застосовувати, коли вага наповненого теплоносієм радіатора становить не більше 100 кг.
  4. Монтаж батареї тут гранично простий. Встановлюєте прилад на опору, підводите його верх до фіксаторів. Ті, обхоплюючи ближню трубку, замикаються.

Існує і друга модель для спрощеної установки - держатель SVD. Складається він з двох вузлів. Перший фіксується на стінці, другий на батареї. При установці приладу вони сполучаються і з'єднуються петлею зі сталі.

Плитка на фіксація таких батарей може відбуватися за допомогою трубчастих упорів, що приварюються вже на заводі або стійок з гаками. На них прилад навішується, сама стійка для кріплення радіатора фіксується до підлоги.

висновок

Типів кріплень для опалювальних радіаторів існує досить багато. Вони можуть бути як настінними, так і підлоговими. Стандартні моделі надійні, однак, монтувати їх важче. Пристосування і планки для спрощеного монтажу економлять трудові і тимчасові витрати, але вартість їх більше.

Відео в цій статті містить наочну інформацію.
