Кронштейн для радіаторів: правила кріплення чавунних,

Якщо ви хоча б раз стикалися з процесом установки окремих елементів систем опалення, то напевно знаєте, яким він нелегким буває. І тут важливо не тільки врахувати всі особливості підключення теплоносіїв і витримати певний кут для трубопроводу, а й звернути особливу увагу на етап кріплення радіатора. Саме про нього ми і поговоримо з вами в нашій статті.

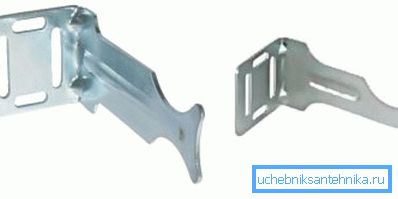

Спеціалізований кріплення використовується для більш практичною і надійною установки радіаторів

Правила кріплення для всіх видів батарей

Правила установки для радіаторів будь-яких конструкцій загальні і від їх дотримання залежить якість виконання головного завдання приладу - тепловіддача. Як заведено, опалювальні прилади і труби для транспортування теплоносія (гарячої води) розташовуються уздовж стін приміщень. Що стосується приватних будинків, то рекомендується розташовувати всі джерела тепла біля вхідних дверей, віконних прорізів, балконів.

Найбільш ефективним вважається монтаж батарей опалення безпосередньо під віконними прорізами, так тепловий потік від них перегороджує проникнення холодного повітря від скління.

Для досягнення максимальної тепловіддачі від радіатора, його слід встановлювати на певній відстані:

Дана модель призначена для фіксації на стіні трубчастих радіаторів опалення
  • Від підлоги близько 100-150 мм;
  • Від стіни 40-50 мм;
  • До підвіконня не менше 90-120 мм.

Далі інструкція по кріпленню радіаторів різниться в залежності від їх:

  • конструкції;
  • масивності;
  • Габаритів (кількості секцій).

Існує два види кріплення:

  • настінний;
  • Підлоговий.

Кріплення чавунних радіаторів

Найпотужніші з усіх опалювальних приладів чавунні вироби вимагають особливої ​​уваги при закріпленні на стіні. Виходячи з цього, елементи кріплення для подібних батарей повинні бути дуже міцними, щоб довгий час утримувати громіздку конструкцію.

Готові вироби такого плану мають у маркуванні слово «посилені», так як виробляються з товстостінного металу. Вони можуть бути пофарбовані в заводських умовах зазвичай в білий колір. Однак при бажанні придбати кольорові опалювальні прилади, можна замовити забарвлення кріплень і радіаторів в одній колірній гамі.

Невеликі, на перший погляд, гаки для чавунних виробів кріпляться до стіни за допомогою сталевих анкерів

Зверніть увагу! Підбираючи кронштейн для чавунного радіатора, зверніть увагу на його довжину. Вона повинна відповідати габаритам приладу з урахуванням рекомендованого відступу від стіни.

Крім кронштейнів для чавунних батарей випускаються гаки, виготовлені з загнутих металевих стрижнів великого діаметра з різьбленням. Такі кріплення продають в комплекті з дюбелями для монтажу.

Установка гаків виконується просто:

  • Спочатку виконується розмітка місць кріплення по розрахунковим кількості;

Увага! Мінімальна кількість кріплень для радіатора в 6-8 секцій - три: два у верхній частині і один підтримуючий внизу. При збільшенні кількості секцій до десяти вгорі знадобиться три кріплення, внизу два. Для кожних наступних шести секцій додаємо по одному кріпленню зверху і знизу.

  • За допомогою дрилі або перфоратора свердлимо отвори під дюбелі;
  • У готові отвори вставляємо дюбелі, в них укручуємо гак.

У разі, коли монтується батарея з великою кількістю секцій, кронштейни для чавунних радіаторів опалення не можуть забезпечити в повній мірі надійність кріплення. Як додатковий захід використовується підтримка важкого приладу за допомогою спеціальних опор, встановлених на підлозі і частково розвантажують стінні кріплення.

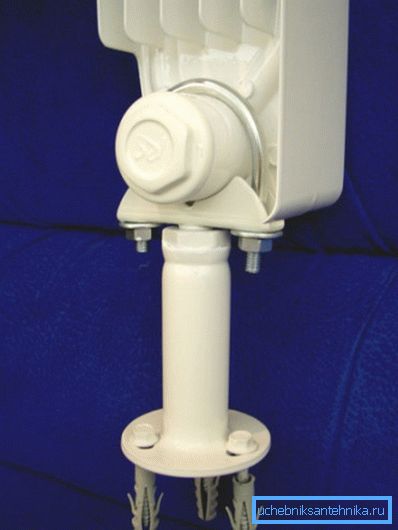

В якості додаткового кріплення використовуються підлогові опори (показані на фото)

Такі упори зустрічаються різних конструкцій:

  1. Регульовані по висоті;
  2. нерегульовані;
  3. З захопленням, фіксуючим радіатори і закріплюються на болтове з'єднання:
    • З товстого сталевого дроту;
    • З ланцюжка рухомих ланок.

    Кріплення біметалевих та алюмінієвих батарей

    Кріпильні елементи алюмінієвих батарей і кронштейни для біметалевих радіаторів опалення дуже схожі. Виготовляються вони з більш тонкого металу, ніж під чавунні прилади, тому що і біметалеві, і алюмінієві радіатори мають невелику вагу.

    Кронштейн для біметалічного радіатора може бути:

    • прямим;
    • Кутовим.

    Кутове кріплення вважається універсальним через те, що має двосторонню виїмку під колектор опалювального приладу. Такий кронштейн для алюмінієвого радіатора встановлюється по обидва боки приладу.

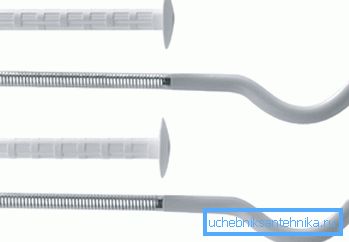

    Більш легкі і невеликі батареї кріпляться на сталеві гаки-анкера

    В силу своєї легкості алюмінієві і біметалічні батареї зазвичай не спирають на підлогу.

    Порада! До додаткового упору на підлозі вдаються лише тоді, коли радіатори монтують на гіпсокартонні фальшстени. Крім того, в таких ситуаціях застосовують спеціальні кронштейни для біметалевих радіаторів опалення з двостороннім кріпленням.

    Кріпильні деталі для будь-якого типу радіаторів занурюються в стіну не менше ніж на 120 мм.

    Тільки так можна забезпечити надійність установки батареї:

    • Утримання, тобто неможливість обвалення;
    • Фіксація, що не допускає рухливість проділу.

    Залежно від кількості секцій в конкретному приладі і матеріалу підстави для монтажу вирішується, на скільки кронштейнів вішати біметалічний радіатор.

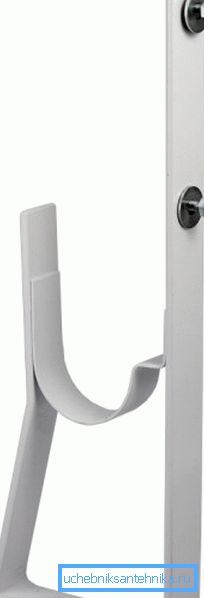

    Ще один варіант підлогового кріплення радіаторів опалення

    Кріплення сталевих батарей

    В принципі кріплення всіх типів секційних приладів опалення можливо на кріпильні деталі вищеописаних різновидів.

    Трохи інакше влаштований кронштейн для сталевих радіаторів панельного типу:

    • На тильній стороні панельної батареї в процесі виготовлення привариваются монтажні скоби, за які прилад в подальшому підвішується на кронштейни, закріплені в стіні;
    • При розмітці місць свердління під дюбелі таких кронштейнів потрібно бути гранично точним, щоб скоби добре сіли на гачки кронштейна.

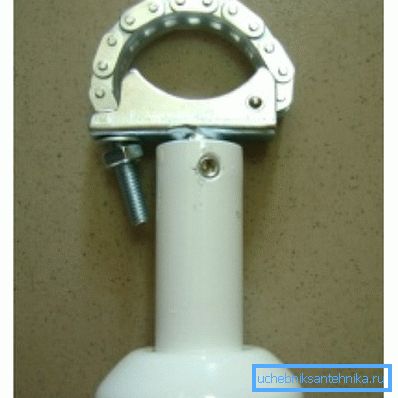

    Фіксація батареї за допомогою підлогового варіанту кріплення - затиск складається зі сталевої ланцюги і затяжного болта

    Спростити навішення радіаторів своїми руками можна застосувавши спеціальні монтажні металеві планки з рухомими фіксаторами, захоплюючими сталеву панель батареї знизу і зверху.

    Звичайно, ціна планок швидкого монтажу значно вище стандартних кріплень, але робота з ними спирається швидше і простіше.

    висновок

    Безумовно, використання подібних виробів в якості опори для радіаторів необов'язково, можна діяти по-простому - засвердлити в стіні отвори великого діаметру і вставити туди арматуру. Але візуально це не буде так згладжено, як у випадку зі спеціалізованим кріпленням, який практично не буде помітний серед секцій теплоносія.

    У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
