Кульові крани для опалення: конструкційні особливості,

Будь-яка система теплопостачання складається з тієї чи іншої кількості різних вузлів, призначених для виконання тих чи інших завдань. Але саме крани для опалення є найбільш важливими компонентами системи, так як з їх допомогою контролюється подача теплоносія.

На ринку представлений широкий асортимент різної запірної арматури, яка відрізняється пропускною спроможністю, посадковим діаметром, номінальним і максимально допустимим тиском, матеріалом виготовлення і т.д. Що вибрати серед розмаїття рішень, представлених на ринку?

Конструкційні відмінності запірних механізмів кульового типу

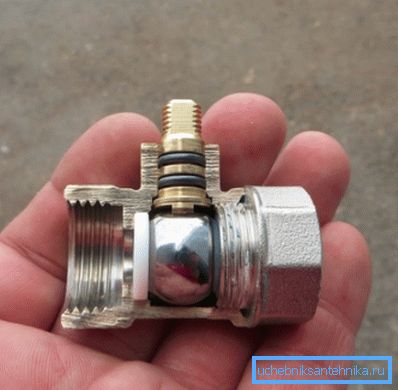

Кульові (голчасті) крани отримали свою назву відповідно до форми клапана, який являє собою кулю з наскрізним отвором.

Інструкція експлуатації пристрою проста:

• За рахунок повороту навколо своєї осі наскрізний отвір на кулі збігається з отворами на корпусі, через які проходить теплоносій.
• Додаткове обертання вентиля призводить до того, що отвори, через які проходить теплоносій не збігаються і подача припиняється.

Таким чином, кульовий кран для опалення має два основних робочих положення, а саме, «закрито» і «відкрито». Проміжні положення, при яких натиск подається ослаблене, як правило, не передбачені.

Відповідно до конфігурацією пропускного отвору розрізняють такі різновиди:

• прості модифікації з прямим отвором;
• триходові модифікації з L-подібним отвором;
• триходові модифікації з T-подібним отвором.

Важливо: Для відключення батареї від опалювальної системи, в якості запірної арматури, найчастіше, застосовуються модифікації з прямим отвором.

Відповідно до типу з'єднання крани бувають наступних типів:

• Запірна арматура фланцевого типу - застосовується як в побутових, так і в промислових системах. Фланцеві крани надійні і міцні, а тому розраховані на довгострокову роботу в системах з підвищеним тиском.

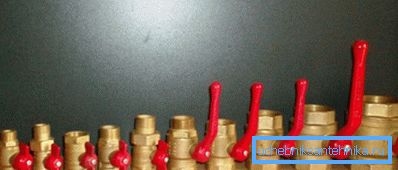

• Запірна арматура муфтового типу використовується в побутовому опаленні. Ці пристрої отримали назву через конструктивні особливості кріплення.

Муфтові крани підбираються під конкретно взяту опалювальну систему виходячи з параметрів пропускної здатності і максимального робочого тиску в мережі.

Відповідно до пропускною спроможністю, кульові крани підрозділяються на наступні модифікації:

• стандартні пристрої характеризуються пропускною спроможністю до 80%;
• повнопрохідні пристрої відкриваються повністю і практично не перешкоджають течією теплоносія.

Важливо: У побутових опалювальних системах для забезпечення максимальної тепловіддачі радіаторів доцільно встановлювати повнопрохідними запірну арматуру. Такі пристрої в відкритому вигляді не будуть перешкоджати просуванню теплоносія.

Вибір відповідно до типу виробничих матеріалів

Голчастий кран для опалення підбирається не тільки виходячи з особливостей і параметрів конкретно взятої системи, а й відповідно до типу виробничих матеріалів.

Сьогодні на ринку представлені такі різновиди:

• Модифікації з корпусом, виготовленим зі сталі - характеризуються високою міцністю, витримують істотні механічні навантаження, але відрізняються низькою корозійностійких.

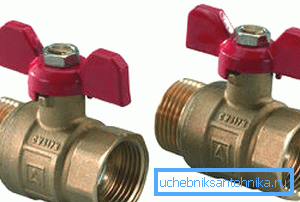

• Латунні або бронзові модифікації - відрізняються пластичністю і, як наслідок, стійкістю до механічних навантажень. Крім того, латунні і бороновие вироби стійкі до корозії, а тому рекомендовані до застосування в системах з надлишковою жорсткістю і агресивністю теплоносія.

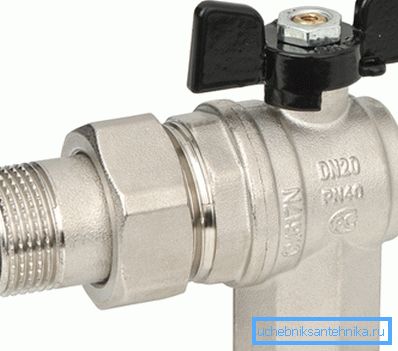

• Модифікації з нержавіючої сталі в продажу зустрічаються вкрай рідко і коштують дорого. Експлуатаційний ресурс таких конструкцій найбільш тривалий з усіх перерахованих вище виробів.

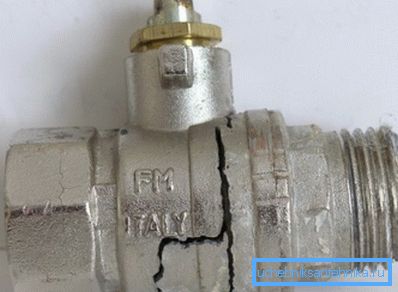

• Модифікації, виготовлені з силуміну, реалізуються як підробка під латунну або бронзову запірну арматуру. Ціна таких виробів невисока, але і виходять з ладу вони швидко.

Силумін - це крихкий матеріал, який буквально розсипається від надмірного механічного впливу і кришиться від перепаду температур.

Відрізнити сілуміновие вироби від бронзи непросто, але можна. Досить зробити глибоку подряпину ножем або напилком на корпусі крана.

Якщо смуга подряпини жовта, значить, це латунь або бронза.

Якщо смуга подряпини біла, то, найімовірніше, виріб з силуміну і купувати його не слід.

• Модифікації, виготовлені з полімерних матеріалів, це окрема категорія запірної арматури. Встановлюються такі крани на опалення, зібране з поліпропіленових труб методом зварювання.

Характерною відмінністю виробів з полімерних матеріалів є розмір більший, ніж габарити металевих аналогів.

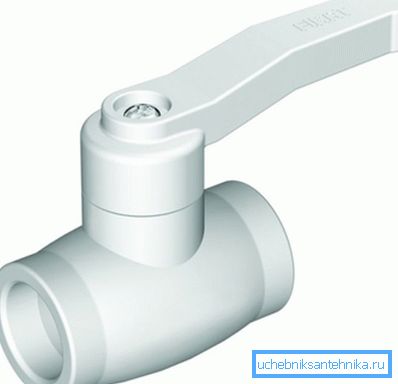

У плані довговічності полімерні крани практично не поступаються металевим модифікаціям, так як не схильні до корозії. Характерним прикладом полімерної запірної арматури є крани з корпусом з поліпропілену.

Як влаштований кран Маєвського і для чого він використовується

Кран Маєвського являє собою відведення повітря кульового типу. Призначенням пристрою є підбурювання повітря і / або теплоносія при надмірному тиску в системі.

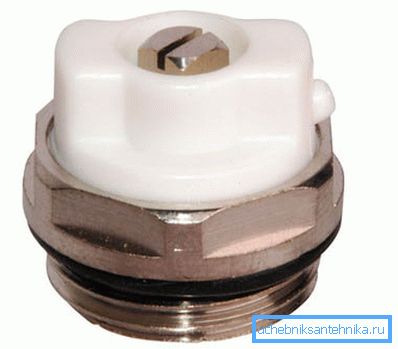

Традиційно кран Маєвського встановлюється у верхній бічній частині радіатора, де він вкручується як заглушка. Конструктивно виріб являє собою невелику шайбу з різьбленням по краю. Металева серцевина аксесуара вплавлена ​​в пластиковий корпус.

Поворот клапана навколо своєї осі виконується за допомогою спеціального торцевого ключа або за допомогою шлицевой викрутки. Підбурювання надлишкового повітря здійснюється через бічний отвір.

Інструкція стравлювання повітря не являє собою нічого складного:

• Вставляємо в паз викрутку або одягаємо на хвостовик ключ.
• Робимо своїми руками один оборот проти годинникової стрілки і чуємо шипіння - це виходить повітря.
• Стравлювати повітря слід, керуючись показаннями манометра на опалювальному обладнанні. Коли тиск досягне рекомендованого рівня (для автономних систем не більше 1,5-2 Бар), кран закриваємо за годинниковою стрілкою.

Важливо: Разом з надмірною повітрям з повітрявідводчика може піти теплоносій, тому відкручувати кран слід, утримуючи під ним невелику ємність.

Якщо в процесі складання опалювальної системи виявилося, що крана Маєвського немає, можна обійтися установкою звичайного кульового крана.

Але, таке рішення має ряд недоліків:

• По-перше, звичайний кран буде виглядати громіздко і не естетично.
• По-друге, звичайна запірна арматура не забезпечить належного комфорту при стравлювання повітря, так як вихідний отвір таких аксесуарів велике.

Важливо: Кран Маєвського - це відведення повітря механічного типу, який вимагає безпосередньої участі людини в контролі параметрів тиску. Поряд з механічними пристроями в продажу є автоматичні воздухоотводчики, які спрацьовують самі, коли тиск в системі перевищує допустиму норму.

висновок

У статті ми перерахували основні різновиди кульових кранів, а також розглянули їх конструктивні і експлуатаційні особливості. Тепер ви можете прийняти правильне рішення про те, яка запірна арматура може знадобитися для реалізації тих чи інших опалювальних систем (див.також статтю Ремонт системи опалення - дбаємо про «здоров'я» опалювальної системи).

Більше корисної інформації можна знайти, переглянувши відео в цій статті.
