Мідні радіатори опалення: особливості, технічні

Одним з важливих елементів системи обігріву приміщення є радіатор опалення. Саме від нього залежить, наскільки швидко і ефективно буде прогріте житло, і яка кількість палива буде потрібно на підтримку комфортного мікроклімату в квартирі або будинку. Найбільшою теплопровідністю, високим ККД і неперевершеним зовнішнім виглядом відрізняється мідний радіатор опалення.

Саме він є героєм сьогоднішнього матеріалу.

Мідний радіатор: краса і потужність

Принцип роботи батарей опалення

Схема функціонування радіаторів, що є частиною опалювальної системи з рідким теплоносієм, гранично проста. Гаряча вода, нагріта за допомогою газового, твердопаливного або електричного котла за допомогою трубопроводів надходить в батареї, де передає акумульовану теплову енергію повітрю в кімнаті.

З огляду на це, легко зрозуміти, що температура в приміщенні залежить не тільки від ступеня нагріву рідини і швидкості її протікання по системі, а й типу, а також матеріалу використовуваних радіаторів.

З точки зору фізики, теплообмін в панелях обігріву відбувається наступним чином:

  1. Вода, проходячи по радіатора, нагріває матеріал, з якого він виготовлений. Після цього алюміній, мідь або сталь починають випромінювати інфрачервоні хвилі, які, як відомо, здатні передавати теплову енергію молекулам повітря.
  2. Прогріті безпосередньо біля батареї повітряні маси стають менш щільними і більш легкими, тому піднімаються у верхню частину кімнати, поступаючись місцем холодному повітрю. Надалі цей процес, який носить назву конвекції, циклічно повторюється.
  3. Здатність нагрітих тел випромінювати велику частину енергії у вигляді інфрачервоних хвиль називається теплопровідністю. Чим більше цей параметр, тим ефективніше буде працювати батарея опалення і тим затишніше буде в опалювальній кімнаті взимку.
На фото - схема роботи радіатора опалення

Зверніть увагу! Найбільший коефіцієнт теплопровідності серед всіх використовуваних для виготовлення батарей матеріалів має мідь. Тому саме мідні радіатори для опалення найбільш ефективно використовують енергію теплоносія. Однак, їх ціна набагато вище, ніж на будь-які інші вироби.

Характеристика батарей з міді

переваги

Мідні батареї займають лідируючу позицію по ефективності, залишаючи далеко позаду всі інші існуючі моделі, включаючи біметалічні радіатори.

Адже крім цього показника, вони мають ще безліч інших незаперечних переваг:

  • великий коефіцієнт корисної дії - за цим параметром мідь обганяє широко поширений чавун більш ніж в 5 разів;
  • антісептічна - особливі властивості кольорового металу перешкоджають розмноженню в системі опалення мікроорганізмів, які можуть призвести до травмування людей і стати джерелом небезпечних захворювань;
Мідь міцна, гнучка, антісептічна і красива
  • міцність і гнучкість - поєднання цих двох якостей дозволяє використовувати мідні батареї в опалювальних системах, не побоюючись їх руйнування від гідро- або пневмоудара, а також легко монтувати вироби в конструйовану інженерну мережу;
  • здатність витримувати високий тиск - мідь може експлуатуватися в системах опалення, де тиск теплоносія досягає 16 атмосфер, що набагато вище, ніж необхідно;
  • можливість використання високотемпературного теплоносія - батареї можуть експлуатуватися навіть при температурі води, що перевищує + 140 градусів Цельсія.
Використання мідного радіатора дозволяє нагрівати теплоносій до високої температури

Зверніть увагу! Мідний радіатор опалення стійкий до хімічно активних рідин. Тому з такими батареями можна використовувати антифриз, який замінює воду. Головне, правильно підібрати трубопроводи та фурнітуру.

Особливості

Сировиною для виробництва мідних радіаторів опалення служить високоякісна мідь без будь-яких домішок, тому крім чудових технічних характеристик, вони відрізняються привабливим зовнішнім виглядом.

Одним з важливих переваг описуваних виробів є те, що їх не потрібно фарбувати. Адже барвистий шар, що наноситься на поверхні опалювачів, знижує коефіцієнт тепловіддачі.

Мідь красива сама по собі і не потребує фарбування

Мідні ж батареї в декоративному покритті не потребують. Вони являють собою або самостійний елемент дизайну приміщення або можуть бути обладнані декоративними решітками, що поліпшують конвекцию нагрітих повітряних мас.

Не так давно стали використовуватися спеціальні мідні пластини, які просто припаиваются до труб опалення, збільшуючи площу зіткнення з повітрям. В результаті ви отримуєте максимально велику батарею (її розмір залежить тільки від вашого бажання і довжини труб), яка з користю використовує кожен Ватт вироблюваної котлом енергії.

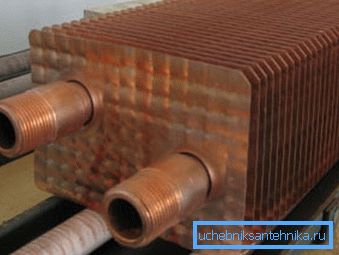

Використовуючи мідні пластини, що надягають на трубу, можна створити батарею будь-якої довжини

Найбільшого ефекту можна досягти, використовуючи автоматичні терморегулятори, що керують роботою кліматичної мережі. Завдяки їм досягається комфортна температура в кімнаті і економляться використовувані теплоносії - газ, електроенергія, солярка і так далі.

Поради щодо вибору

Якщо ви вирішили використовувати мідні радіатори для монтажу кліматичної мережі в квартирі або будинку, необхідно враховувати наступні нюанси:

  1. Не можна комбінувати в одній системі вироби з різних матеріалів. Встановлюючи мідні панелі, необхідно і трубопроводи конструювати з цього металу, інакше виникне хімічна реакція, яка призведе до корозії окремих елементів мережі опалення.

Також важливо враховувати різний коефіцієнт лінійного розширення в результаті нагрівання.

  1. Сполучні елементи - фітинги - повинні бути виготовлені не з вуглецевої сталі, а з кольорового металу (наприклад, латуні).

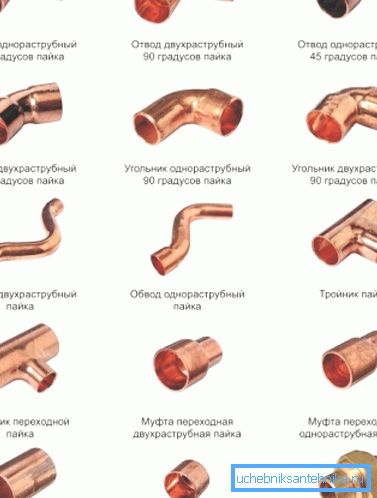

Для монтажу опалення підійдуть тільки мідні або латунні фітинги
  1. Теплоносій потрібно повністю очистити від твердих частинок, які можуть служити абразивом. Мідь - м'який метал і тому руйнується в результаті їх впливу. Крім того, контролюйте хімічний склад рідини: вона не повинна містити кислот і лугів.

Вхідний трубопровід, через який заповнюється опалення, обов'язково необхідно забезпечити фільтром.

  1. Купуйте комплектуючі тільки у перевірених продавців. Інакше існує небезпека купити батареї, виготовлені з неякісної сировини, що може привести до поломки в процесі експлуатації сконструйованої мережі опалення.

Зверніть увагу! У деяких торгових точках можна наштовхнутися на підробки: радіатор з низькосортної вуглецевої сталі покривають тонким шаром привабливо виглядає високоякісної міді. Будьте обережні, користуйтеся послугами консультантів, які знають, як перевіряти якість батарей з міді.

Перед придбанням також необхідно уточнити:

  • площа кімнат, які потрібно опалювати;
  • висоту від підлоги до стелі;
  • кількість і розміри дверних і віконних прорізів, матеріал встановлених віконних блоків;
  • температуру, яку необхідно підтримувати в приміщенні (наприклад, в дитячій вона повинна бути більше, в вітальні або кухні - менше).

Як уже згадувалося, мідь має високий коефіцієнт тепловіддачі, тому можна встановлювати меншу кількість секцій, ніж при виборі батарей з чавуну або сталі.

Монтаж мідних радіаторів

Розглянемо особливості установки батарей з міді своїми руками. Інструкція, допоможе вам правильно виконати всі необхідні дії.

Першочергове завдання - вибрати відповідне місце. Рекомендується монтувати радіатори під віконними прорізами, так як саме через них в приміщення проникає холодне повітря. Працюючі батареї, навпаки, створюють теплову завісу, яка обігріває кімнату і перешкоджає конденсації вологи на віконному склі.

Відстань між нижньою кромкою і підлогою, а також верхньою частиною і батареєю має становити не менше 15 сантиметрів. Завдяки цим проміжків організовується ефективна конвекція холодного і підігрітого повітря. З цієї ж причини батарея повинна закріплюватися як мінімум в 5 см від стіни.

Сам монтаж може бути проведений двома способами:

  1. За допомогою настінних кріплень. Для цього в стіні свердлити отвори, в яких за допомогою анкерних болтів закріплюються спеціальні гаки. Їх кількість залежить від розмірів батареї. Як правило, достатньо 2-5 штук.
Батарея, встановлена ​​на стіну
  1. на ніжках. У цьому випадку необхідна площадка, яка встановлюється на ніжки довжиною близько 12 см. Вона служить опорою для нижньої кромки радіатора.

Порада! Місця зіткнення кріпильних елементів з мідною поверхнею радіатора бажано захищати гумовими або силіконовими прокладками. Інакше гаки або ніжки можуть пошкодити м'який кольоровий метал і привести до утворення течі.

Ретельно зварювати трубопроводи опалення

Крім того, при установці радіаторів з міді потрібно наступне обладнання:

  1. Клапани для стравлювання повітря з радіаторів (крани Маєвського). Вони встановлюються у верхній частині батареї і служать для видалення повітряних пробок, які утворюються після заповнення опалювальної системи теплоносієм.

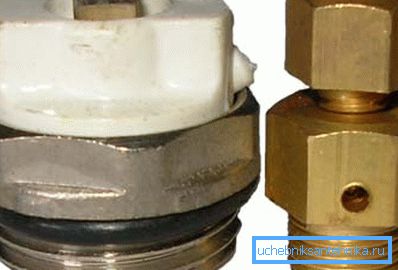

Клапан для випуску повітря з батареї
  1. Запірна арматура (крани). Ставляться на вхідний і вихідний патрубок радіатора. Вони дозволяють регулювати кількість подаваного в радіатор теплоносія і, відповідно, температуру в кімнаті. Крім того, перекривши ці крани можна легко відремонтувати поламаний або замінити повністю вийшов з ладу елемент опалювальної мережі.
  2. байпас. Використовується тільки в однотрубних системах опалення. Поєднує вхідну і вихідну труби, минаючи радіатор.
Схема монтажу батарей з байпасами

Повинен бути обладнаний краном і мати менший перетин, ніж подає трубопровід. Дозволяє забезпечити більш рівномірну циркуляцію теплоносія.

Після установки всіх радіаторів і їх стикування з трубопроводами необхідно здійснити пробний запуск опалення. Для цього система заповнюється теплоносієм з мінімальним тиском і включається котел.

Необхідно обстежити всі місця з'єднань на предмет появи протікання. У разі виявлення останніх, потрібно зібрати заново проблемний вузол. Після закінчення перевірок система готова до подальшої експлуатації.

Зверніть увагу! Якщо радіатори є частиною загальної системи опалення (в міській квартирі), від співробітників ЖЕКу потрібно отримати документ, що дозволяє експлуатацію системи. Це захистить вас від претензій в разі пориву трубопроводів, так як якість збірки було перевірено фахівцями.

Якщо монтаж опалення виконувався фахівцями, вимагайте документ, що дає гарантію на проведену роботу

У приватному будинку ніяких документів брати не потрібно. Доцільно лише звернутися в організацію, яка встановлює котел, щоб її фахівці перевірили змонтовану мережу обігріву на предмет відповідності параметрам, які вказані в технічній документації.

висновок

Мідні радіатори системи опалення - одне з кращих, але і найдорожчих, рішень для облаштування опалювальної системи житла. Однак, якість роботи готової кліматичної мережі і її довговічність безпосередньо залежать від правильності монтажу.

Більш докладно про це ви можете дізнатися з відео, наведеного нижче.
