Монтаж радіаторів: конструкційні особливості, установка

У цій статті ми розповімо про те, як самостійно виконати монтаж радіаторів, використовуючи доступні інструменти і витратні матеріали. Тобто, ми не будемо загострювати увагу на схемах підключення, так як для цього є відповідні статті на нашому порталі, а докладно розглянемо, як встановити батареї різних модифікацій.

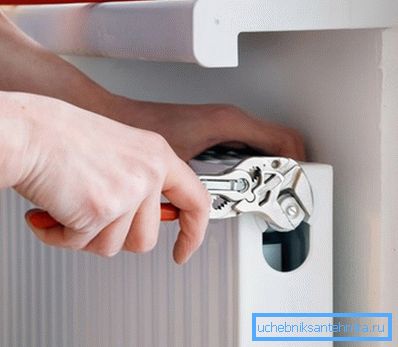

Встановити радіатор під силу кожному

Вступний інструктаж

Тема статті надає чималий інтерес так як ціна послуг професійних сантехніків висока, тоді як з проведенням демонтажних робіт ви напевно впораєтеся самі і заощадите таким чином свої гроші.

Перед тим як розглянути актуальні способи монтажу радіаторів опалення, розповімо про тих конструкційні особливості цих приладів, які слід врахувати при установці.

конструкційні особливості

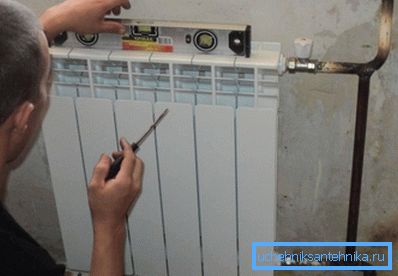

Позиціонування батареї по водяному рівню

Всі опалювальні батареї, незалежно від виробничих матеріалів, використаних при їх виготовленні, а також, незалежно від типорозмірів і конфігурації мають впускне і випускний отвір. У більшості пристроїв, представлених у продажу, ці отвори, дублюються для можливості як верхнього, так і нижнього підключення.

В ході установки частина технологічних отворів залишається незадіяною. Для того щоб забезпечити герметичність пристрою, використовуються спеціальні заглушки, які вкручуються в технологічні отвори.

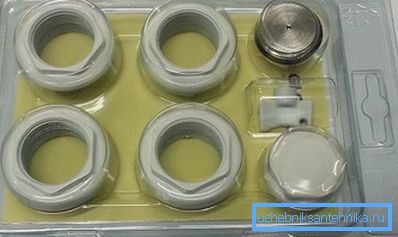

Оригінальний монтажний комплект для радіатора 3 4

Штатна комплектація опалювального приладу не оснащується необхідними заглушками і фітингами (сполучними елементами для стикування з трубопроводом). Тому потрібно в додатковому порядку придбати спеціальний комплект для монтажу радіаторів.

Як правило, ці комплекти стандартні і підходять для бокового або перехресного підключення. Але, є батареї, розраховані на нижню підводку впускний і випускний труби. У цьому випадку, крім основного монтажного комплекту, доведеться докупити спеціальний вузол для приєднання до близько посадженим патрубкам.

Ще однією важливою особливістю пристрою опалювальних приладів з циркулюючим теплоносієм є можливість настінного або підлогової установки. І в тому і в іншому випадку буде потрібно придбати спеціальні монтажні металовироби - кронштейни, модифікації яких ми розглянемо в описі проведення монтажних робіт.

Установка чавунних радіаторів

На фото чавунна батарея після закінчення монтажу

Споруди з чавуну - це оптимальне рішення для установки в централізованих системах і в автономних системах гравітаційного типу, побудованих із застосуванням котлів з виносним розширювальним бачком. Схема монтажу радіаторів опалення, виготовлених з чавуну, залежить від типу підведення труб, по яких буде подаватися теплоносій і буде йти вода, яка віддала температуру.

Розглянемо, яка інструкція установки найпоширенішого «трехпальцевого» чавунного радіатора.

Трехпальцевим він в народі називається, так як в зазор між секціями поміщається три пальці.

  • На початковому етапі розмічаємо місце де буде проводитися установка. Традиційно цим місцем є ділянку під вікном. Вибір цього місця не випадковий, тому що дозволяє домогтися оптимальної конвекції (циркуляції теплого і холодного повітря) в рамках обігрівається. Обміряємо підвіконня і визначаємо його центр. Далі міряємо довжину пристрою, яке належить встановити, визначаємо його центр і розмічаємо довжину на стіні, поєднавши центри.
  • Креслимо горизонтальну лінію, яка буде відповідати верхній лінії батареї. Ця лінія повинна розташовуватися строго горизонтально, що можна визначити за допомогою водяного рівня.

Важливо: Якщо батареї будуть встановлені з нахилом, висока ймовірність утворення повітряних пробок в окремих секціях.

  • Креслимо вертикальні лінії, які будуть відповідати центру зазорів між крайніми секціями.

Як правило, для установки пристрою досить 4 кронштейнів - два знизу і два зверху. Але, якщо стіна стара або батарея складається з 12 і більше секцій, замість стандартних 4 точок кріплення можна застосувати 6 кронштейнів. Проміжні кріплення своїми руками встановлюємо в зазор між двома центральними секціями.

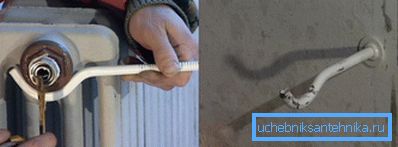

Приклад установки кронштейна
  • Використовуючи штирові кронштейни центр отвору розмічаємо на 2-3 мм вище центрів верхніх і нижніх впускних отворів.
  • Свердлимо отвори свердлом відповідного діаметру (12 мм) на глибину пластикового ущільнювача.
  • Пластикові ущільнювачі вставляємо отвори і вбиваємо їх молотком, поки вони не стануть врівень з поверхнею стіни.
  • Укручуємо кронштейни.
  • Болгаркою обрізаємо труби на потрібну довжину.
  • Навішуємо радіатор. Якщо монтаж виконаний правильно, пристрій ляже на всі кронштейни і не буде гойдатися при натиску.
  • На наступному етапі виконується монтаж чавунних радіаторів опалення до труб. В технологічні отвори, використовуючи клоччя або ФУМ-стрічку, укручуємо запірні механізми, до яких приєднуємо спочатку обрізані на потрібну довжину труби. Для цього торці труб обробляємо плашками, нарізаючи різьблення, крок і розміри якої відповідають різьбі запірної арматури.

Порада: Якщо з'єднання зроблено з використанням клоччя, промазуємо верхню частину стику олійною фарбою. Після того як фарба висохне, з'єднання буде більш гідрофобним.

Після виконання установки, в систему заливається теплоносій і перевіряється ступінь герметичності з'єднань. Якщо спостерігаються протікання або опалювальний прилад встановлений неправильно, може знадобитися демонтаж чавунних радіаторів опалення.

типи кронштейнів

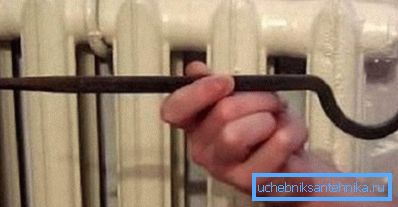

Традиційний забійний кронштейн
  • Для чавунних батарей застосовуються регульовані сталеві кріплення, литі чавунні утримувачі, кріплення на сталевій смузі і стапельної штирьовий кріплення довжиною до 30 см.
  • Для алюмінієвих і біметалічних батарей можна використовувати посилені сталеві кріплення або штирові сталеві кронштейни з дюбелями довжиною до 17 см.

Особливості монтажу біметалевих та алюмінієвих батарей

Монтажний комплект для радіатора опалення 3 4 від альтернативних виробників

Поряд з чавунними батареями, на ринку широко представлені біметалічні і цільно алюмінієві модифікації. Розглянемо, як виконується монтаж радіатора опалення в квартирі, за умови, що він зроблений з алюмінію або з алюмінію в поєднанні зі сталлю.

Важливо: Якщо біметалічну або алюмінієву батарею потрібно наростити або навпаки вкоротити шляхом зміни кількості секцій, буде потрібно спеціальний радіаторний ключ. Цей ключ по черзі вставляється в нижню і в верхнє впускний отвір і дозволяє розібрати єдиний виріб на кілька окремих частин або навпаки кілька секцій зібрати воєдино.

Приклад нетрадиційного монтажу алюмінієвого радіатора

Після того як потрібну кількість секцій зібрано воєдино, встановлюємо фітинги. Для цих цілей використовуємо універсальний монтажний комплект для радіаторів, що складається з прохідних гайок і заглушок. Прохідні гайки вкручувати в ті отвори куди будуть підведені труби, а заглушки укручуємо в останні два отвори.

Важливо: При установці фітингів використовуємо фум-стрічку, яку наметовому за годинниковою стрілкою. Якщо виконувати намотування проти годинникової стрілки при викручування прохідний пробки ущільнювач зімне і не забезпечить належної герметичності.

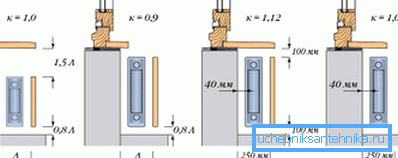

Схема відносини потужності і розташування батарей

Розмітка положення пристрою виконується також, як і при монтажі чавунних батарей. Але є один момент, який необхідно врахувати. Зазор між алюмінієвими секціями на порядок вже, ніж між чавунними секціями, тому розташування кронштейнів потрібно визначити з особливою точністю.

Якщо підводка виконується за допомогою металлопластових труб, то спочатку навішується радіатор, а потім обрізаються і підключаються труби. Якщо замість металлопласта використовується більш міцний і довговічний поліпропілен, спочатку виконуємо обрізку і пайку труб, і тільки після цього ставимо батарею і виконуємо підключення.

Таблиця сумісності металів в опалювальній системі

Важливо: Деякі опалювальні прилади та труби можуть бути несумісні, так як утворюють гальванічну пару, що сприяють розвитку корозійних процесів. Наприклад, не рекомендується поєднання сталевих труб і алюмінію. У той же час поліпропіленові труби є універсальним рішенням для всіх типів батарей.

висновок

З усього вищесказаного можна зробити наступний висновок. Для того щоб виконати установку або демонтаж радіатора опалення необов'язково бути професіоналом. Досить акуратно виконати всі раніше перераховані етапи, і ви напевно доб'єтеся бажаного результату.

Для того щоб виконати монтаж радіаторів опалення було простіше, рекомендуємо подивитися відео в цій статті.
