Монтаж радіаторів опалення: як закріпити батареї без

Установка батарей при облаштуванні системи опалення квартири або приватного будинку - досить дорогий захід, так як ціна на послуги найманих будівельних бригад досить висока. Тому багато хто виконує монтаж радіаторів опалення своїми руками.

В цьому немає нічого складного. Вся послідовність дій детально описана нижче.

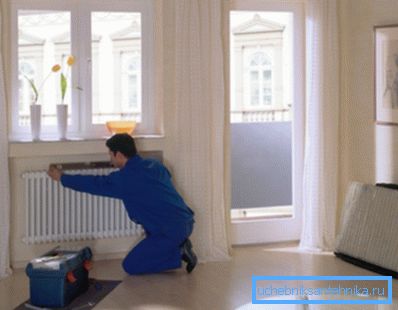

Самостійна установка батарей опалення допоможе заощадити гроші

Вибір варіанту стикування з трубопроводами

Перед тим як змонтувати радіатор опалення в квартирі або приватному будинку, необхідно визначитися з тим, яким чином буде підводитися до нього гаряча вода і виводиться теплоносій, вже віддав тепло. Схема монтажу радіаторів опалення залежить від способу облаштування мережі обігріву (однотрубний або двотрубний), конструкції самих батарей і кількості секцій в них.

Розглянемо основні варіанти:

  1. Одностороннє підключення до бічних патрубків. Цей спосіб підведення теплоносія є найпопулярнішим. В цьому випадку вхідні труба підключається до верхньої частини батареї, відвідна - до нижньої. Перевага рішення в тому, що таким чином досягається максимальна ефективність роботи пристрою.

Вхідну трубу можна підключати і до нижньої частини панелі опалення, але тепловіддача знижується більш ніж на 5%.

На фото - схема одностороннього підключення радіатора опалення

Порада! При стикуванні батарей, що мають багато секцій, останні з них можуть погано прогріватися через недостатню подачі води. В цьому випадку рекомендується додатково облаштувати подовжувач протоку теплоносія.

  1. Нижня підключення. Використовується в тому випадку, якщо магістральні трубопроводи були сховані під підлогове покриття або плінтус. Його перевага в максимальній естетичності - труби не будуть псувати зовнішній вигляд кімнати. Їх короткі відрізки виходять з підлоги і відразу ж стикуються з вхідними патрубками батарей.

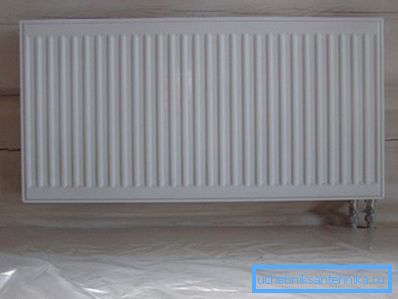

Нижня підключення батареї: труби абсолютно не видно
  1. Діагональний монтаж радіатора опалення своїми руками. Такий спосіб застосовується тільки в тому випадку, якщо встановлюється за площею батарея (кількість секцій перевищує 12). Вхідний трубопровід стикується з верхнім патрубком на одній стороні батареї, а виходить через нижній отвір на протилежній бічній кромці.

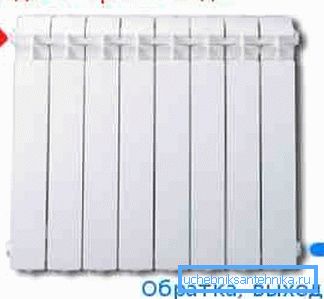

Схема діагонального підключення батареї

Крім того, розрізняють два способи перетікання теплоносія:

  • послідовний - в цьому випадку розігріта вода тече від нагрівача і назад, проходячи через кожен радіатор опалення, встановлений в квартирі або будинку;
  • паралельний - при монтажі опалювальної мережі прокладається магістральний трубопровід, куди за допомогою фурнітури врізаються батареї опалення.

Перший спосіб більш економічний, так як на нього йде менша кількість матеріалів. Однак якщо виникне необхідність провести ремонт радіаторів опалення, необхідно буде відключати всю мережу і злити з неї теплоносій, що неможливо в холодну пору року.

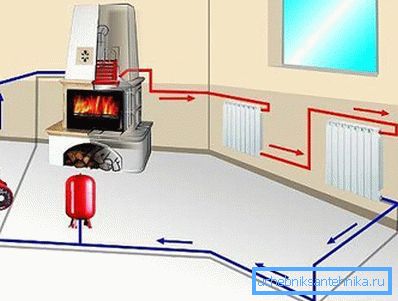

Послідовне підключення радіаторів

Ще одним мінусом подібної схеми є нерівномірний розподіл тепла. Батареї, які змонтовані ближче до котла (або на верхніх поверхах будинку) будуть грітися сильніше. Справитися з цією ситуацією допоможе установка різної кількості секцій (чим далі від обігрівача, тим більше).

Другий спосіб вимагає використання великих труб, запірної арматури та фітингів. Але паралельна опалювальна система може бути розділена на кілька автономних фрагментів.

Ремонт радіатора опалення не вимагає виключення обігріву. Досить за допомогою кранів перекрити доступ теплоносія саме до цієї ділянки мережі.

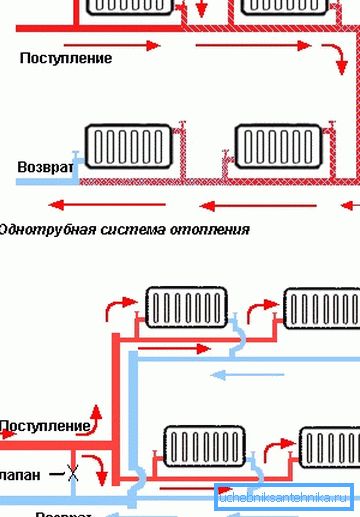

Паралельне підключення радіаторів в однотрубної і двотрубної системах опалення

Тут теж не обійшлося без недоліків. Якщо тиск рідини в трубах маленьке, до радіатора буде надходити меншу кількість розігрітій води, що також знизить ефективність опалення. Щоб уникнути цього, байпаси (переточні труби) між вхідним і вихідним патрубком потрібно робити меншого діаметру і обладнати їх запірною арматурою.

підключення радіаторів

Загальні вимоги

Існують певні правила монтажу радіаторів опалення, які необхідно дотримуватися в обов'язковому порядку незалежно від того, батареї з яких матеріалів ви встановлюєте.

Зокрема, мова йде про відстань між різними конструктивними елементами будівлі і самої опалювальної панеллю:

  1. Між верхньою кромкою радіатора опалення і підвіконням повинне бути не менше 10 см вільного простору.
  2. Між покриттям підлоги і нижньої поверхню опалювальної панелі повинен бути зазор шириною більше 12 см.
  3. Щілина між панеллю опалення і стіною, на яку вона закріплюється, повинна бути від 2 до 5 см. Пам'ятайте, що якщо вертикальна поверхню за радіатором покривається шаром теплоотражающего матеріалу, довжини кріпильних кронштейнів, що входять в комплект, може не вистачити, в зв'язку з чим, доведеться купувати іншу фурнітуру.

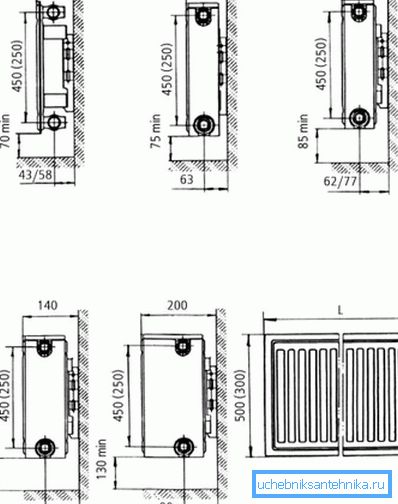

Рекомендовані відстані до стін і підлоги при підключенні батарей

Зверніть увагу! Описувані вище вимоги дозволяють організувати природну конвекцію повітря, тобто перемішування холодних і теплих повітряних мас в приміщенні. Завдяки цьому кімната нагрівається швидше і рівномірно. Їх недотримання призводить до появи локальних зон холодного і теплого повітря, запітніння стекол і інших неприємностей.

Порядок виконання робіт

Монтаж чавунних радіаторів опалення, так само як і їх алюмінієвих або сталевих побратимів, відбувається за такою схемою:

  • демонтується старе опалювальне обладнання;
  • проводиться розмітка, по якій будуть закріплені кронштейни, які утримують нову батарею;
  • встановлюється кріпильна фурнітура (для цього знадобляться дюбелі або анкерні болти);

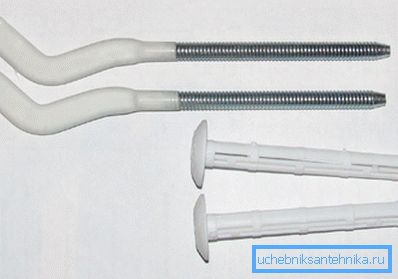

Кронштейни для монтажу батарей
  • здійснюється складання панелі опалення (набирається потрібна кількість секцій, встановлюються крани Маєвського, запірна арматура, терморегулятори і так далі);
  • готова батарея навішується на гаки (якщо размета і свердління були виконані правильно, панель опалення повинна легко «лягти» на передбачене для неї місце);
  • проводиться стиковка з трубопроводом (для цього застосовуються спеціальні муфти з різьбленням - втулки).

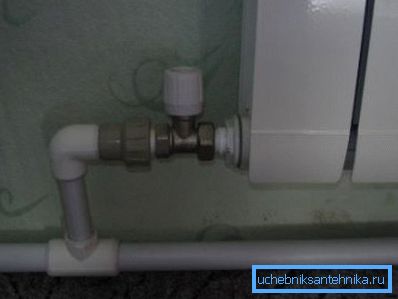

Місце стику батареї з трубою потрібно ретельно герметизувати і обладнати запірною арматурою

Зверніть увагу! Герметизації місць стику повинна приділятися підвищена увага. Саме тут найчастіше відбуваються протікання, які, крім усього іншого, можуть привести до завоздушіванію системи.

висновок

Установка батареї опалення - досить простий процес, але все його етапи необхідно виконувати акуратно і якісно. Тільки тоді змонтована кліматична мережа забезпечить комфорт і затишок в домі.
