Для обігріву свого будинку або квартири можна передбачити різні способи, але в даному випадку нас цікавить монтаж біметалевих радіаторів опалення своїми руками, або аналогічних опалювачів з іншого металу. Ми постараємося розповісти вам не просто, як навішувати і прикручувати батареї до труб, а про самих контурах, їх переваги та недоліки, а також ви ще дізнаєтеся про деякі нюанси, необхідних, щоб була можливість здійснювати експлуатацію якісно, ​​з максимальною віддачею.

Про все це ви дізнаєтесь нижче по тексту, а крім того, зможете подивитися тематичну демонстрацію відео в цій статті.

Монтаж алюмінієвих радіаторів опалення своїми руками під час капітального ремонту

радіаторне опалення

Для того щоб здійснити монтаж сталевих радіаторів опалення своїми руками або аналогів з будь-якого іншого металу, потрібен джерело обігріву, яким є різні котли.

Вони можуть бути газовими, електричними, дизельними, твердопаливними, а також універсальними, тобто, мають можливість працювати в різних режимах. Крім того кожен з цих видів котлів ділиться на підвиди, наприклад, газовий котел може бути конвекційним (традиційним) або конденсаційним (низькотемпературних).

види контурів

Однотрубна схема підключення
  • Як в автономних, так і в централізованих системах опалення можна зустріти однотрубну систему підключення, схему якої ви бачите на верхньому зображенні. Суть роботи тут полягає в наступному - теплоносій від котла подається по закільцьованої трубі, яка одночасно є і контуром подачі, і контуром повернення. На шляху прямування в неї, за допомогою більш дрібних труб врізаються радіатори, виходить, що вода, пройшовши через цей обігрівач, повертається назад в трубу.
Підключення з байпасом
  • Основна проблема такої системи підключення полягає в тому, що теплоносій, пройшовши через батарею, втрачає первісну температуру і повертається в трубу вже кілька охолодженим і чим більше опалювачів врізане в один контур, тим холодніше буде вода в його кінці, тому, інструкція не рекомендує використовувати більше трьох-чотирьох штук на одне крило.
  • Щоб якось компенсувати тепловтрати, перед радіатором, між подачею і поверненням встановлюють байпас - трубу, яка з'єднує цю подачу і повернення, як це показано на верхній фотографії, але кардинально це пристосування вирішити проблему не в змозі. Однотрубна система опалення набагато економічніше двухтрубной, так як тут доводиться підігрівати меншу кількість води, отже, знижуються енерговитрати котла.
Двотрубна схема опалення
  • Двотрубна система опалення вимагає підігріву більшої кількості теплоносія, так як тут виходять задіяними два контури - на подачу і на повернення теплоносія. Зате монтаж чавунних радіаторів опалення своїми руками або їх аналогів можна виробляти практично без будь-яких тепловтрат, що залежать від віддалення батареї від котла.
  • Вся справа в тому, що така система передбачає подачу гарячої води по одній трубі, без повернення в неї холодної води - остиглий теплоносій скидається в трубу повернення ( «обратку»), таким чином, він не остигає аж до самого останнього радіатора, через який закільцьовується вся система. Двотрубна схема дуже надійна і зручна, хоча і передбачає певний перевитрата матеріалів і підігрів додаткового обсягу води.
Схема спільного підключення радіаторів і теплої підлоги
  • А ось ще одна принципова схема - тут ви бачите, як зробити монтаж біометричних радіаторів опалення своїми руками спільно з системою теплої підлоги від одного джерела обігріву (Котла на певному паливі). Проблема збирання такого контуру полягає в тому, що для радіаторів температура теплоносія зазвичай потрібна приблизно в два рази більше, ніж для водяної теплої підлоги, а котел адже видає рідина тільки з однієї температурою. Тому, в таких випадках використовують термостатичний триходовий клапан, який на схемі, поміщений на насосному вузлі.
  • Зауважте, що система тут двухтрубная і теплоносій по трубі подачі потрапляє з однієї температурою і до батарей, і до теплого підлозі. Але перед контуром статі він проходить через термостатичний триходовий клапан і коли підлогу досягає потрібного нагріву, клапан перекривається і гаряча вода скидається в трубу повернення (на схемі це добре показано).

Таким чином, ви можете використовувати, наприклад, не низькотемпературний (конденсаційний), а традиційний (конвекційний) котел (його ціна значно менше) в режимі 70? C, але пів при цьому буде нагріватися до 30? C або будь-який інший, встановленої на термостаті температурою.

установка радіаторів

Регульовані і нерегульовані кронштейни

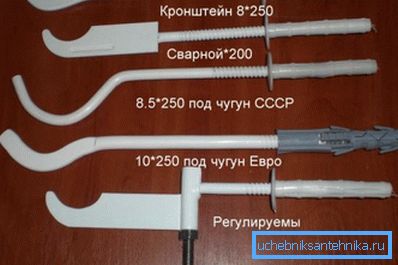

Якщо батарея навісного, а не підлогового типу, то для її фіксації на стіну використовуються різні регульовані і нерегульовані кронштейни - від їх установки залежить чіткість монтажу опалювального приладу і його сумісність з фітингами опалювального контуру.

Тому, перш ніж свердлити отвори під кронштейни, вам потрібно не тільки розташувати отвори на строго горизонтальному рівні, а й врахувати вигин власника, так як батарея, сідаючи на нього, буде опускатися трохи нижче (все залежить від крутизни дуги на тримачі).

Перед кожним радіатором, на трубі подачі і повернення необхідно встановити запірну арматуру (кульові або конусні крани), щоб була можливість при необхідності зняти прилад під час опалювального сезону, не зливаючи при цьому воду.

крани Маєвського

В один з верхніх вільних входів підключення радіатора вкрутите кран Маєвського, як на фото вгорі, щоб у вас була можливість стравлювати повітря з будь-якої батареї або системи, не вдаючись при цьому до зливу води (економія очевидна).

При монтажі батарей до сталевого контуру використовуйте клоччя, а на пропіленовий контур з такими ж фітингами найкраще застосовувати для ущільнення фум-стрічку, а й в одному, і в іншому випадку користуйтеся сантехнічної пастою «Уніпак» - вона дуже добре герметизирует різьбове з'єднання.

Примітка. Якщо у вас автономна система опалення, то вам не слід використовувати чавунні радіатори, так як вони довго нагріваються і для них потрібно багато води. Такі прилади хороші для централізованих систем.

висновок

Не забувайте про те, що монтаж алюмінієвого радіатора завжди має на увазі використання в системі антикорозійних добавок. Отже, використання алюмінію доцільно тільки в автономних системах, де ви самі заправляєте теплоносій.
