Монтаж систем опалення: етапи робіт і покрокове керівництво

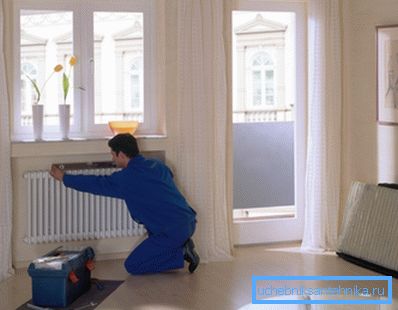

Монтаж систем опалення своїми руками - непросте завдання, яка зажадає від вас певних знань і умінь. Ми розглянемо основні етапи робіт, які передбачає технологія монтажу системи опалення, щоб ви змогли самостійно впоратися з цим завданням.

Підготовчий етап

Проектування і закупівля матеріалів

Як і будь-яка технічна робота, спорудження системи опалення вимагає обов'язкового проектування. Щоб правильно розрахувати і підібрати всі елементи схеми, знадобиться певна кваліфікація і знання методики, тому краще цю роботу довірити професіоналу.

Так чи інакше, в результаті ви повинні мати проект, який буде містити:

• Розрахунки потужності обладнання та опалювальних приладів;

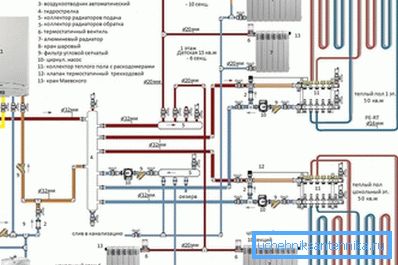

• Схеми і креслення, включаючи аксонометричні і принципові схеми опалення, розташування комунікацій і магістралей, розмірів, діаметрів і т.д .;
• Специфікації всіх елементів і деталей, муфт, фітингів, труб, радіаторів, кранів і клапанів;
• Обгрунтування вибору типу радіаторів, котла, насоса та іншого обладнання;
• Пояснювальну записку за всіма видами робіт;
• Кошторис із зазначенням кількості і типу необхідних деталей і матеріалів.

Зверніть увагу! В результаті ми повинні точно уявляти, де саме будуть розташовані радіатори, де будуть знаходитися отвори для проходження труб крізь стіни, де буде встановлений котел і розширювальний бак, циркуляційний насос і інші елементи системи.

На основі специфікації складається кошторис на закупівлю матеріалів і апаратури. Потім необхідно вибрати найбільш відповідального продавця і доставити все необхідне на об'єкт. При покупці слід уважно вивчати маркування та сертифікати відповідності всіх товарів, щоб не придбати підробку або шлюб.

Також знадобиться заздалегідь підготувати необхідний інструмент: набір для пайки та різання поліпропіленових труб, розвідні і гайкові ключі, перфоратор, рівень, клоччя і пасту для різьбових з'єднань, насос для опресовування системи, олівець і інші допоміжні пристосування.

  Зверніть увагу! Якщо необхідна заміна, тоді на підготовчому етапі проводиться демонтаж системи опалення, яка була встановлена ​​раніше.

Розмітка і монтаж кріплень

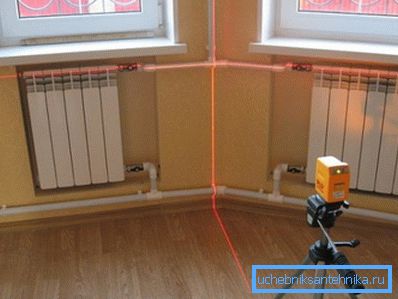

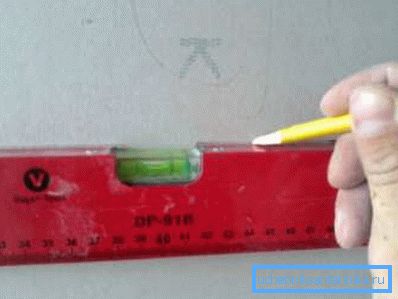

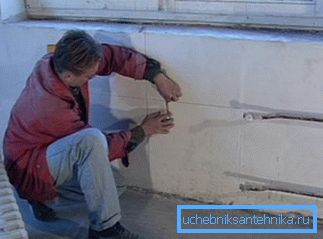

На підставі наявної у нас схеми необхідно зробити розмітку. Насамперед необхідно знайти місця проходження труб крізь стіну і відзначити їх олівцем. Далі від цих відміток проводимо вертикальні і горизонтальні лінії, уздовж яких будуть проходити магістралі відповідно до креслення:

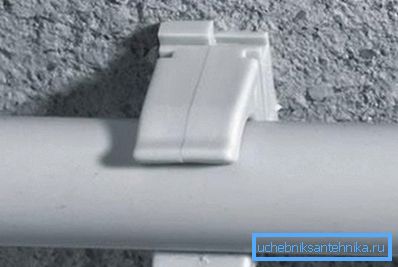

Потім беремо монтажні кліпси і кріпимо уздовж зазначених ліній з кроком приблизно 50 см. Кріплення можна здійснити за допомогою дюбелів, якщо стіни цегляні або бетонні, а також за допомогою саморізів, якщо стіни дерев'яні.

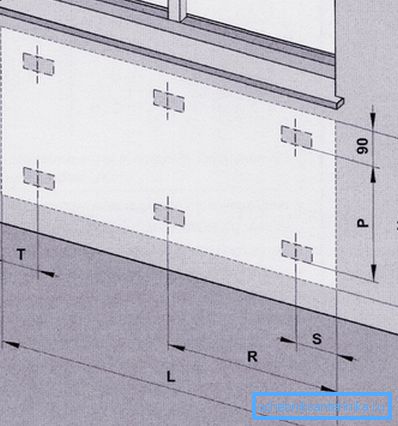

Після цього розмічаємо місце кріплення радіаторів. Вони повинні бути встановлені під вікнами на відстані 10 см від підвіконня і 10 - 15 см від підлоги. Бажано, щоб прилад знаходився посередині вікна.

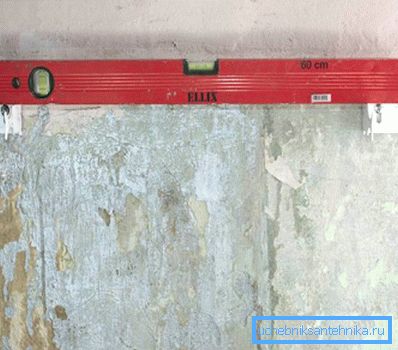

Нарешті, по розмітці визначаємо місця кріплення кронштейнів для установки конвекторів і виробляємо їх монтаж за допомогою дюбелів. Для каркасних стін і стін з гіпсокартону необхідно використовувати спеціальну фіксуючу арматуру.

  Зверніть увагу! Монтаж опалювальної системи вимагає точного розташування всіх кріплень і точної відповідності кресленням. Також важливо дотримуватися горизонталь і вертикаль за рівнем.

Проходження отворів

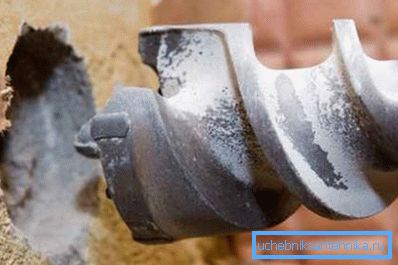

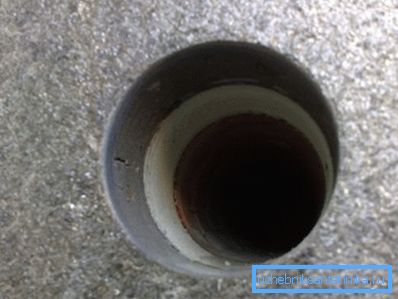

Для проходження отворів в бетонних стінах використовують потужні перфоратори зі спеціальними бурами по бетону. Найбільш кращі алмазні коронки і бури з побідитовими наконечниками. Отвори повинні бути максимально рівними і перпендикулярними до площини стіни.

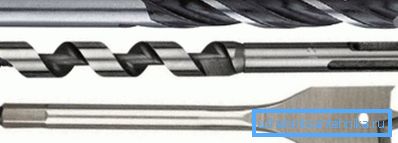

Якщо стіни дерев'яні, тоді можна використовувати звичайну дрель зі свердлами по дереву. Найбільш ефективні такі свердла:

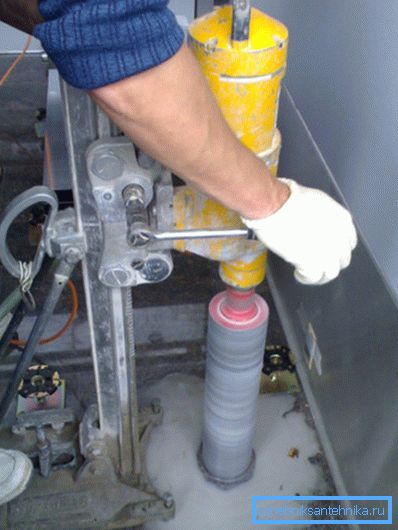

Найбільш складно різати перекриття. Для цього можна використовувати потужний перфоратор в ударному режимі або коронку з алмазної кромкою, причому коронка набагато краще:

Зверніть увагу! Ціна хорошого інструменту дуже висока, тому краще взяти його в оренду. Це можна зробити в будь-якому великому супермаркеті.

установка радіаторів

Ми вже виконали розмітку і монтаж кронштейнів для кріплення батарей. Тепер приступимо до їх складання та встановлення.

Насамперед необхідно викрутити футорки (заглушки) і підготувати радіаторні крани. Краще використовувати поліпропіленові крани, які часто йдуть в комплекті до радіатора.

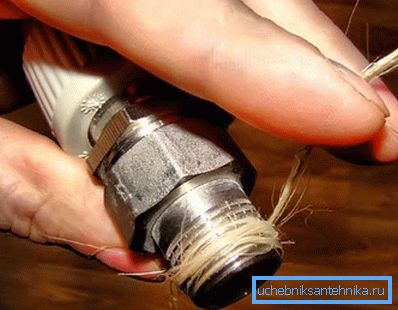

Різьбове з'єднання слід змастити пастою Unipak і обмотати клоччям. Деякі сантехніки використовують ФУМ-стрічку, але клоччя з пастою надійніше. Наносимо рясний шар на різьблення і по її ходу наметовому волокна лляної клоччя.

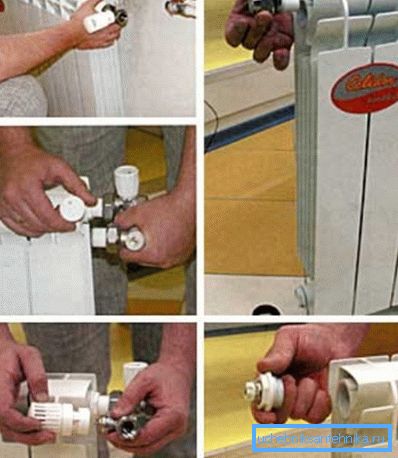

Потім надягаємо накидну гайку радіаторного крана і накручуємо спочатку руками, потім до упору розвідним ключем. Ставимо ще один кран, потім клапан Маєвського, а останній отвір закриваємо заглушкою.

Зверніть увагу! Необхідно узгодити положення кранів зі схемою підключення приладу: вона може бути нижньої, бокової або діагональної.

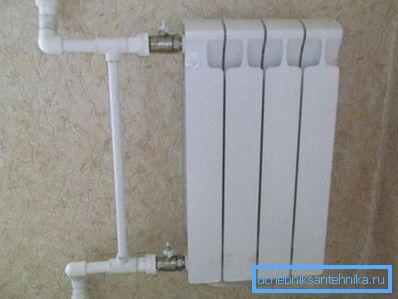

У разі якщо у нас Ленінградська однотрубна система, виконуємо обв'язку байпасом. Для цього слід припаяти відрізки труби і з'єднати їх більш тонким патрубком:

Спочатку монтуємо перехідники на поліпропілен (якщо потрібні), потім ставимо перехідною трійник з D20 на D16 з одного боку, потім патрубок, потім трійник з протилежного боку. Обв'язка готова.

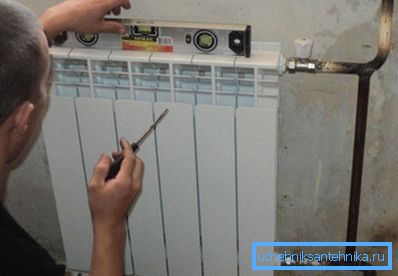

Нарешті, встановлюємо прилад на кронштейни і фіксуємо. Перевіряємо рівність установки будівельним рівнем.

Пайка труб

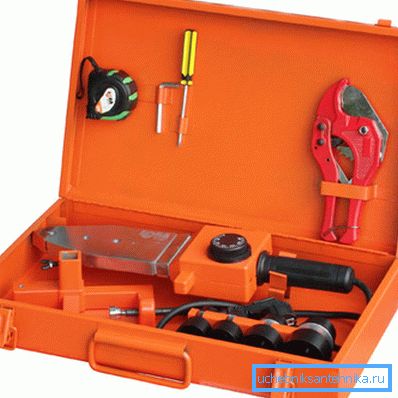

Інструкція по тому, як правильно змонтувати систему опалення з поліпропілену, досить проста. Але нам знадобиться набір інструменту для зварювання пластикових труб, який в місті Міас також можна орендувати.

Отже, приступимо:

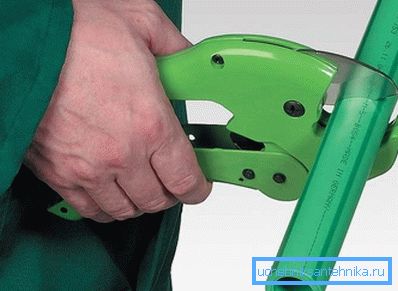

1. Виконуємо нарізку труби згідно з кресленням за допомогою труборіза;

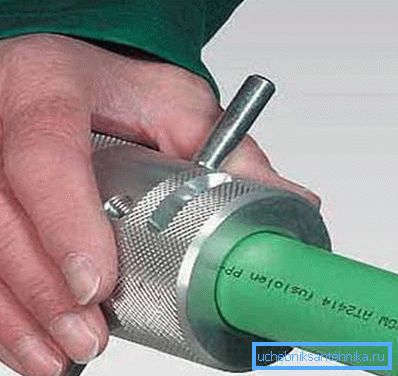

1. На кінцях труби необхідно зняти фаску з нахилом в 15 градусів на глибину 2 - 3 мм. Це краще робити Фаскознімачі;

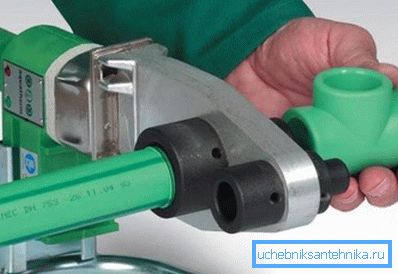

1. Встановлюємо паяльник на підставку і виставляємо температуру 260 градусів. Потім надягаємо фітінг на Дорн, а кінець труби вставляємо в гільзу. Натискати з двох сторін до тих пір, поки деталі не упрутся в бортики;

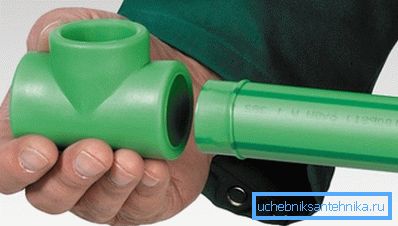

1. Нагрівання триває близько п'яти секунд, в інструкції до паяльнику повинна бути схема нагріву в залежності від діаметра. Після нагріву знімаємо деталі і з'єднуємо до повного входження труби в муфту;

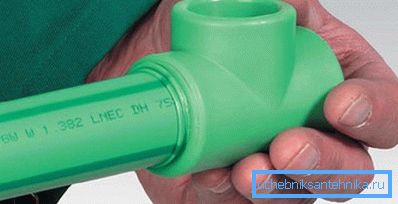

1. Тримаємо деталі нерухомо, що не обертаємо. Досить витримати їх приблизно 30 секунд до повного схоплювання;

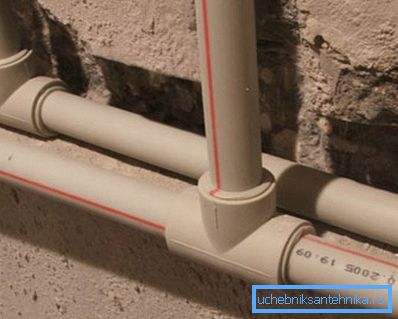

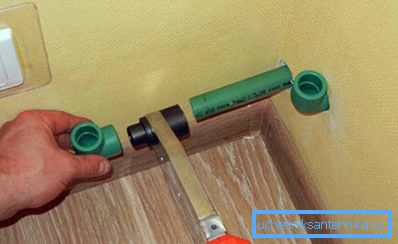

1. Збираємо окремі ділянки на столі, потім з'єднуємо їх у висячому положенні в місцях входу в стіну і у радіаторів.

Зверніть увагу! Краще спочатку потренуватися на обрізаннях, щоб придбати деяку вправність і впевненість в діях, так як з'єднання нерозбірні.

В кінці труби підключаються до котла, на звороті встановлюється циркуляційний насос. Потім виконується опресовування системи спеціальним насосом. Детальніше про це можна прочитати в статтях на нашому сайті.

висновок

Якщо договір на монтаж системи опалення здається вам занадто дорогим, ви цілком можете впоратися з цим завданням самі. У цьому вам допоможе наше керівництво і відео.
