Монтаж труб опалення за всіма правилами

Організація опалення в будинку тільки на перший погляд здається складним завданням, з якою може впоратися тільки фахівець. Насправді ж, навіть якщо монтаж труб опалення буде виконувати малодосвідчений чоловік, то при дотриманні всіх правил на виході вийде довговічна і стабільна система.

монтаж опалення

Нормативні вимоги

При проектуванні опалення слід керуватися рекомендаціями 2-х нормативів:

  • СНиП 41-01-2003 - цей документ містить рекомендації по розміщенню опалювальних приладів з точки зору пожежної безпеки. Також містить вимоги санітарної та екологічної безпеки;
  • СНиП 2.04.05-91 - основний упор зроблений на забезпеченні пожежної безпеки.

Власникам приватних будинків з автономним опаленням ще на етапі планування потрібно звернути увагу на потужність котла. Бажано, щоб система була обладнана автоматичним регулюванням, яке буде знижувати / підвищувати температуру теплоносія в залежності від температури в приміщенні.

Зверніть увагу! Якщо автоматичне регулювання не передбачено, то небажано, щоб загальна потужність перевищувала 50 кВт. Це може привести до пошкодження трубопроводу.

Звичайно, монтаж системи опалення з поліпропіленових труб в кожному конкретному випадку відрізняється, але можна виділити і ряд загальних рекомендацій:

  • ховати трубопровід в стінах не рекомендується, якщо термін їх служби менше 40 років;
  • щоб теплоносій не застоювалася в батареї, її не рекомендується нахиляти більше, ніж на 1?;
Ухил радіатора не повинен перевищувати 1?
  • трубопровід рекомендується розташовувати з ухилом, що підводить ділянка повинна мати ухил у бік котла, відвідний - навпаки. Це необхідно для видалення зайвого повітря з опалювального контуру;

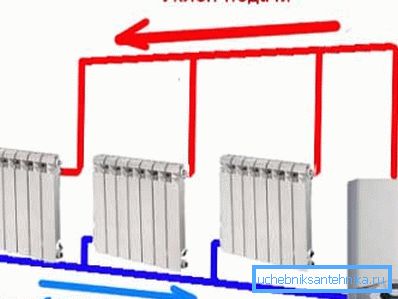

схема ухилів

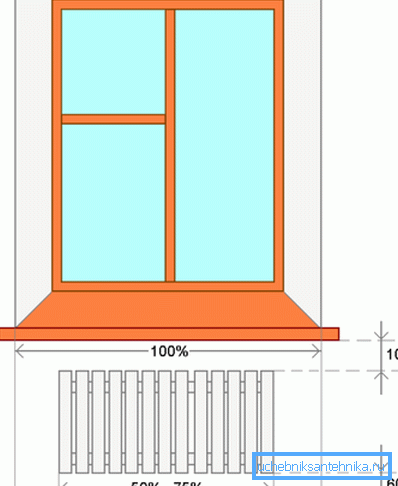

  • довжина радіатора в житлових приміщеннях повинна становити приблизно 50-75% від довжини отвору, в якому він встановлений;
Оптимальне розташування радіатора
  • якщо нагрівач вбудований в перекриття, то встановлюються обмеження по температурі поверхні. Так, якщо використовується тепла підлога і в кімнаті постійно знаходяться люди, то температура підлоги не повинна перевищувати 25 ° С, якщо перебування людей носить лише періодичний характер, то верхня межа становить вже 30? С. (Див. Також статтю Тепла підлога з поліпропіленових труб: особливості.)

Монтаж опалення поетапно

Для досягнення потрібної довговічності потрібно не тільки правильно виконати всі роботи, на надійність впливає ще й те, якими трубами зробити монтаж опалення. Тип теплоносія також сильно впливає на термін служби, в житлових будинках найчастіше використовується вода, але якщо умови роботи досить жорсткі, в неї можуть вводитися добавки, що впливають на пластик.

Вибір схеми опалення

На цьому етапі потрібно вирішити, як саме теплоносій буде циркулювати по дому. Потрібно розуміти, що рішення вплине не тільки на мікроклімат в будинку, але і може істотно скоригувати витрати.

Що стосується схем розводки труб опалення, то виділити можна 3 досить популярні схеми:

  • однотрубна - для спрощення її можна представити у вигляді кільця, в яке врізані радіатори. Теплоносій, потрапляючи в цей контур послідовно проходить через кожну з батарей, це означає і головний недолік - кожний наступний радіатор випромінює менше теплової енергії. Зате вартість робіт монтажу опалення з поліпропіленових труб за такою схемою мінімальна;

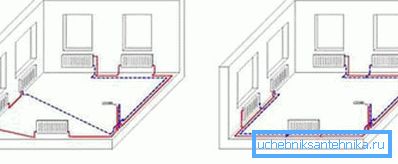

Одно- і двотрубна система

Зверніть увагу! При організації опалення в великому приміщенні, крайні радіатори будуть ледь теплими. Так що порекомендувати його можна хіба що для невеликих будинків.

  • двухтрубная - організовується 2 контуру, один підводить гарячу воду до батареї, інший - відводить охолоджений теплоносій і направляє його до котла;
  • колекторна схема - вода з стояка потрапляє в колектор, з якого до кожного радіатора направляється по 2 труби (одна подає теплоносій, інша його відводить). Головним недоліком можна вважати набагато більшу довжину трубопроводу, відповідно зростає і ціна.

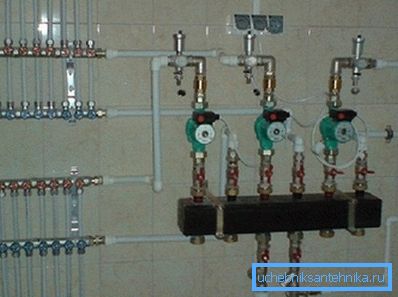

Колекторна схема опалювальної системи

Крім цього, схеми монтажу опалення з поліпропіленових труб можна розділити на системи з верхнім і нижнім розливом.

Головна відмінність між ними полягає в організації подачі теплоносія:

  • системи з верхнім розливом подають теплоносій по стояку вгору, а потім через другорядні стояки він розлучається до радіаторів;

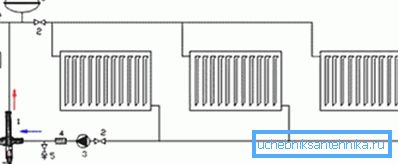

Схема верхнього розливу
  • в системах з нижнім розливом головний стояк відсутня. Подаючий трубопровід покладений внизу, а від неї стояки розводять теплоносій до радіаторів, тобто великий (головний) стояк відсутня.

Підбір трубопроводу

Одним з найбільш поширених дефектів трубопроводів можна вважати здуття в місцях з'єднань і, як наслідок цього, протікання. Всього цього можна уникнути грамотно підібравши труби.

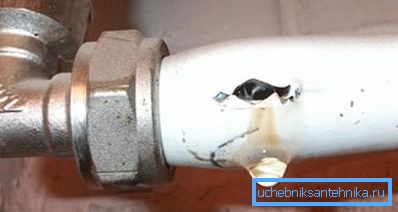

Спроба заощадити може дорого обійтися

Коли вирішується питання, якими трубами зробити монтаж опалення, звернути увагу потрібно на маркування. Так, маркування ПН10 означає, що труба витримає тиск до 10 атмосфер (товщина стінки до 8 мм), але використовувати її можна тільки для холодного водопроводу.

Інші маркування, наприклад, ПН16, ПН20 можуть витримати температуру води до 80-85 ° С. Проте і їх не можна вважати оптимальним вибором для опалювальної системи. У випадку протікання ремонт труби опалення без зварювання буде складно виконати.

Головна причина цього полягає в надмірному розширенні матеріалу при нагріванні. Після початку циркуляції теплоносія трубопровід просто деформується. Саме тому для опалювальних систем використовується трубопровід, армований або алюмінієвою фольгою, або скловолокном.

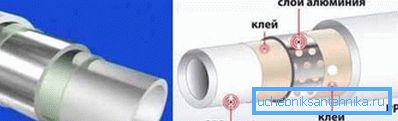

Армована ПП труба

Основна відмінність такого трубопроводу складається в конструкції стінки, яка складається з 5 шарів. В іншому характеристики схожі - допустимий тиск досягає 25 атмосфер, а температура теплоносія - до 90 ° С.

Особливості монтажу опалювальної системи

Власне, монтаж опалення з поліпропіленових труб своїми руками полягає в тому, що відповідно до складеної схемою монтуються радіатори і прокладається трубопровід. При цьому потрібно не забути про розширювальному бачку і насосі.

У загальному вигляді інструкція по монтажу виглядає наступним чином:

  • подаючий трубопровід виводиться з котла і доводиться до розширювального бачка;

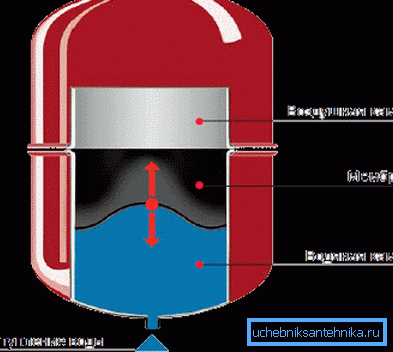

Схема роботи розширювального бака
  • потім від бака трубопровід направляється до радіаторів;
  • насос може розташовуватися як на вході, так і на виході з котла;
  • після монтажу подає, монтується відвідний трубопровід (паралельно подає);

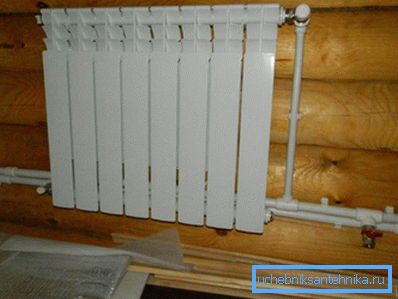

На фото обидві труби паралельні один одному
  • для того щоб замкнути контур, що відводить труба врізається в котел.

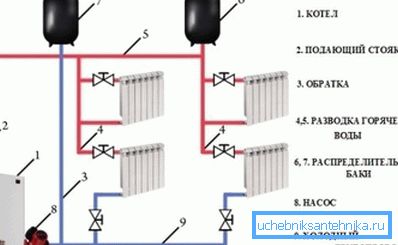

Спрощена схема опалювальної системи

Про вартість опалювальної системи

Можна піти двома шляхами:

  • не рахуючись з витратами, замовити в спеціалізованій компанії виконання всіх робіт під ключ;
  • зробити все своїми руками, заплативши при цьому тільки за матеріал.

Перевагою першого підходу можна назвати якість і швидкість виконання робіт. Крім того, солідні фірми надають ще й безкоштовне гарантійне обслуговування системи. Втім, висока вартість робіт може багатьох відлякати. У таблиці наведена приблизна вартість деяких видів робіт:

Найменування робіт Од. вимір. Вартість, руб
установка радіатора 1 шт 2500
Розведення ПП труб 1 точка (ГВП / ХВП) хв. 1800
Заміна стояка на поверсі 1 3500

Ціни складно назвати демократичними. Якщо ж роботи виконати самому, то приблизна вартість витратних матеріалів і буде відповіддю на питання, скільки коштує монтаж опалення з поліпропіленових труб.

Підведення підсумків

Розібравши поетапно монтаж системи опалення, стає очевидним, що це не така вже й складне завдання. У короткий термін з нею цілком може впоратися 1-2 дорослих людини. Нагородою стане не тільки задоволення від виконаної роботи, а й чимала економія фінансів.

На відео в цій статті розглянуто приклад двухтрубной опалювальної системи.
