На чому заснована схема водяного опалення приватного будинку

Основна маса міських жителів не проти б на короткий час пожити на природі, але тільки в комфортних умовах. Центральне опалення, холодне і гаряче водопостачання міцно увійшли в їх життєвий уклад, і міняти його мало хто згоден. Тому при будівництві заміського будинку їм приділяється особлива увага, до того ж без нормального обігріву неможливо проживати за містом цілий рік. Сьогодні ми розглянемо опалення котеджу за допомогою водяного контура.

Особливості облаштування опалювальної системи

Зі статті ви дізнаєтеся, що необхідно для цього, а також схеми його прокладки. Якщо у вас є автономне водяне опалення, тоді зверніть увагу на відмінності в більш широкому виборі джерела тепла - котла, який може бути не тільки газовим, а й твердопаливним, працювати на солярці або електриці, а також бути виготовленим своїми руками з цегли і стали ( чавуну).

В останньому випадку мається на увазі звичайна опалювальна або опалювально-варильна піч з вбудованим в топку теплообмінником. Тим самим ціна створення водяного опалення за містом може бути істотно нижче, ніж в міській квартирі.

За своє довге існування схема зазнала досить перетворень, так що кожен може вибрати саме таку, яка найбільше підходить до будинку. Залишилося тільки одне - дана система поки перевершує інші по співвідношенню ціни до якості.

Послідовність дій по вибору обладнання

вибираємо котел

«Серцем» любо водяної системи опалення є генератор теплоенергії. Часто котел є промисловим зразком, проте його також можна зробити самостійно з цегли і металу.

Вибір обладнання залежить від багатьох факторів, в тому числі, ваших особистих переваг, особливості регіону, але, краще це робити, грунтуючись на доступність палива.

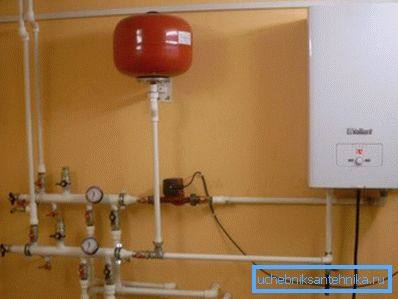

1. У схемі обігріву будинку за допомогою води використовують різні види котлів - газові, твердопаливні, рідкопаливні апарати та електричні варіанти. У нашій країні найбільш затребуваними вважаються перші два, тому що працюють вони на самому доступному і недорогому паливі, яке можна знайти у всіх регіонах.

1. Як було сказано вище, замінити промисловий котел допоможуть інші елементи, які можна вставити в кілька перероблену цегляну піч. Це регістри, різноманітні змійовики, а також вбудовані порожні деталі. В цьому випадку господарі отримують комбіновану схему обігріву будинку, що відрізняється дешевизною, простотою і збільшеним ККД.

Порада: дотримуйтеся вказівок виробника обладнання, так як принципової різниці в монтажі опалювальної системи від типу котла немає.

1. Завдяки універсальності водяної системи обігріву, можна в будинку паралельно встановлювати кілька генераторів теплоенергії. Це дасть можливість знизити ризики і отримати від неї максимальної продуктивності, зробивши схему повністю автономною, щоб не залишитися без тепла в критичний момент.

Порада: при паралельному підключенні котлів попередньо продумайте установку системи автоматики, завдяки якій буде забезпечуватися перемикання між пристроями в разі припинення надходження будь-якого палива.

Нижче розглянемо види циркуляцій теплоносія, які можуть застосовуватися в такій схемі обігріву житла.

Схематика майбутньої системи

природна циркуляція

Найдоступніший і простий спосіб домогтися обігріву будинку за допомогою водяного контура. Виконується він самостійно з мінімальними витратами за часом і по фінансових витрат. Інструкція не передбачає складних робіт, пов'язаних з проектуванням і установкою системи, в даному випадку використовуються лише доступні матеріали і комплектуючі.

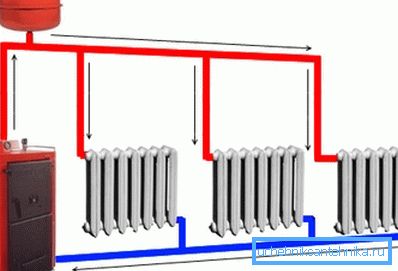

Принцип роботи опалення з природною циркуляцією простий:

1. Нагрілася в котлі вода піднімається вгору по трубопроводу, завдяки різниці температурних перепадів.

1. Вона починає поступово потрапляти в усі радіатори, встановлені по периметру будинку, і охолоджується.

1. Остиглий теплоносій по трубопроводах повертається в генератор теплоенергії.

Таким чином, циркуляція води відбувається без використання додаткового обладнання. Все відбувається природним способом, завдяки фізичним процесам.

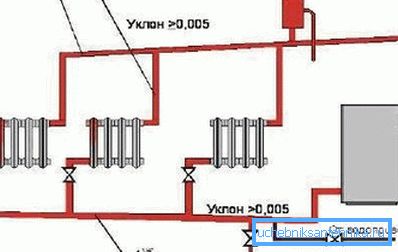

Порада: при монтажі обігріву з природною циркуляцією необхідно магістральних трубопроводах забезпечити ухил з розрахунку 3-5? на 1 п.м, приблизно 10 мм. Інакше ефективність системи значно знизиться, що стане причиною великих витрат на паливо.

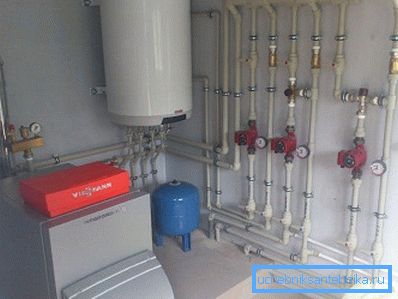

1. Розводку можна виконувати металевими або поліпропіленовими трубами необхідного діаметра, на що впливає особливості котла і батарей. Обов'язкова умова - слід зменшувати їх перетину в напрямку останнього радіатора. Працювати з пластиковими трубопроводами легше, тому швидкість монтажу при цьому збільшитися.

1. Трубу, по якій нагрілася в котлі вода потрапляє в систему, необхідно встановити з максимальним ухилом в бік батарей.

1. Вхід обратки в теплогенератор зробіть якомога нижче щодо радіаторів, щоб збільшити ефективність циркуляції теплоносія. Для цього котел рекомендуємо встановити в цокольному поверсі або підвалі.

1. Невід'ємний елемент системи - розширювальний бак. Його необхідно встановити в найвищій точці схеми, наприклад, на горищі, де його слід добре утеплити. Теплоізоляція може бути будь-який, головне - вона повинна спокійно переносити температури на рівні 90 ° С.

Порада: при використанні гідроакумулюючих ємностей, потрібна установка додаткової апаратури, в яку включають обов'язково, запобіжні та повітряні клапани, а також манометри.

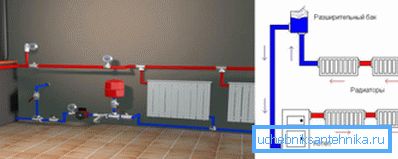

примусова циркуляція

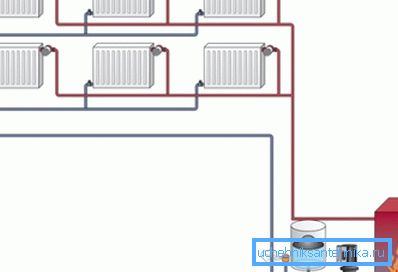

Наступний спосіб облаштування опалення заміського котеджу - установка водяного опалення з циркуляційним насосом, що і є основною відмінною її рисою. Він дозволяє отримати більш ефективне і якісне перекачування води в системі, забезпечуючи її подачу в найдальші і високі точки будови без втрати теплоенергії. Наприклад, добре себе показує дана схема для дво- і триповерхових котеджів.

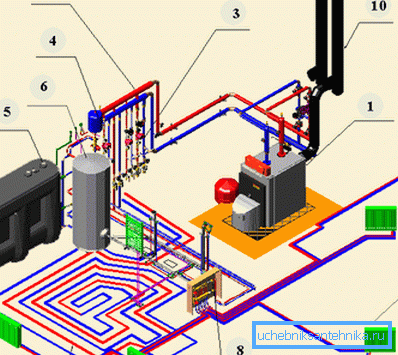

В цьому випадку ухил труб витримувати необов'язково. Ефективність даної схеми обігріву на 20-30% перевищує метод природної циркуляції.

В примусової системі розширювальні баки замінюють гідроакумулюючими ємностями. Тому знадобиться установка спеціальної арматури дл забезпечення її безпечної роботи, так як тиск в радіаторах і трубах може підніматися до 1,5-2 бар. Придбайте заздалегідь повітряні і запобіжні клапани, манометри, щоб можна було здійснювати контроль за теплоносієм.

Порада: встановіть по обидва боки циркуляційного насоса запірні крани, так ви зможете змінювати або ремонтувати пристрій без зливу теплоносія.

Трубна розводка

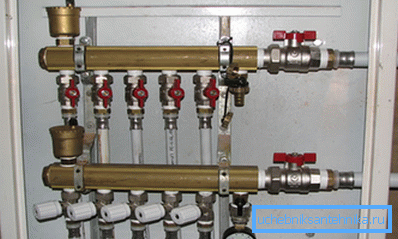

Є кілька видів розводки трубопроводів, зупинимося на основних:

Переваги водяного опалення

Незважаючи на появу альтернативних систем обігріву котеджів - повітряної або інфрачервоної, водяна поки утримує перші позиції.

Розглянемо детальніше, чому так відбувається:

1. Монтажні роботи по установці опалення будинку можна проводить на будь-якій стадії будівництва. Наприклад, навіть у вже готовому котеджі встановити його не складе особливих проблем.

1. В якості теплоносія вода володіє чудовими якостями. У неї висока теплопровідність, низька вартість і доступність, а якщо додасть ще й такий параметр, як теплоємність, всі питання по її приводу відпадають. Єдине потрібно врахувати, що не можна залишати воду в системі взимку, якщо вона не буде експлуатуватися. При замерзанні вона розшириться і зруйнує її. Потрібно просто її вчасно злити, а потім знову наповнити систему перед запуском.

1. Для нагріву теплоносія можна застосовувати будь-який тип палива.

1. Існує широкий вибір варіантів трубної розводки водяного опалення. Вибирається певний тип з урахуванням маси параметрів - від площі опалювального житла до фінансових можливостей замовника.

1. Великий асортимент обладнання для створення обігріву котеджу.

1. Швидка і досить точне регулювання температури повітря в будь-який з кімнат будинку. Передбачена установка спеціальної апаратури, що дозволяє вести контроль за теплоносієм.

висновок

Потрібно чесно сказати, що сьогодні поки не придумали більш доступну або ефективну альтернативу водяному обігріву будинку. Щороку виробники опалювального обладнання пропонують споживачам вдосконалені моделі своїх котлів, радіаторів та трубопроводів, збільшуючи ККД системи і знижуючи в рази її вартість експлуатації.

Відео в статті допоможе знайти вам додаткову інформацію з цієї тематики.
