Насоси для опалення: як вибрати електрообладнання для

У сучасному будівництві все більшої популярності набирають схеми обігріву з примусовою циркуляцією теплоносія. Одним з основних елементів цієї інженерної мережі є насос для отопленія.Еслі ви вирішили сконструювати таку кліматичну систему своїми руками, але не знаєте, яке обладнання віддати перевагу, де ставити електронасос і як розрахувати його потужність, рекомендуємо ознайомитися з матеріалом, викладеним нижче.

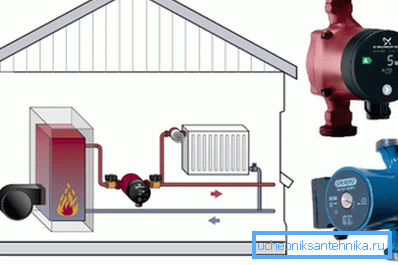

Насос для системи обігріву дозволяє забезпечити інтенсивну циркуляцію теплоносія в трубах і радіаторах

Принцип роботи пристрою

Відповідаючи на питання, чи потрібен вам насос для системи опалення-з метою організації постійного струму теплоносія або для підживлення гравітаційної кліматичної мережі - необхідно враховувати безліч чинників.

Одним з головних є опалювальна площа і кількість поверхів будинку. Якщо мова йде про невелику дачку - достатньо природної циркуляції. Але коли ваше житлове будівництво налічує понад 200 кв. метрів загальної площі або має три і більше поверхи - насос опалення просто необхідний.

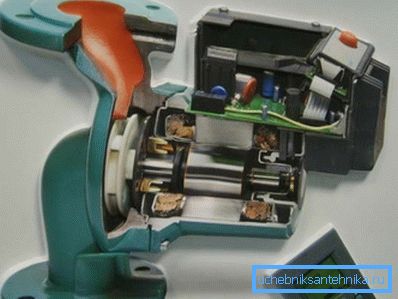

На фото - водяний насос для опалення в розрізі

Тиск теплоносія в гравітаційної системі не перевищує 0,6 мПа, чого явно недостатньо, щоб забезпечити якісний обігрів всього будинку. Встановлений же насос для системи опалення дозволяє організувати ефективний розподіл розігрітій води або антифризу по всім радіаторів опалення, як би далеко від котла вони не знаходилися.

За принципом роботи побутові та промислові циркуляційні насоси для кліматичних мереж схожі на дренажні установки.

Вони складаються з наступних елементів:

  • корпусу - як правило, він виконаний з нержавіючої сталі, щоб уникнути корозії;
  • ротора - він часто виготовляється з кераміки з тих же причин;
  • вала - на нього надіто колесо з лопатями, яке і забезпечує струм води або іншої рідини в трубах.

Крутний момент ротора повідомляє електродвигун. Лопатки забирають рідина, що подається через вхідний патрубок, і нагнітають її в вихідний отвір. Так можна подолати гідравлічний опір, що виникає на складних ділянках труб, і забезпечити подачу теплоносія в усі елементи опалювальної системи.

переваги обладнання

В сучасних спеціалізованих магазинах продаються різні насоси для систем опалення. Їх відрізняє один від одного ціна, робоча напруга (220 або 12 Вольт) і інші технічні характеристики.

Однак незалежно від різновиду, моделі і модифікації, опалення з насосом має безліч переваг. Найбільш важливі особливості таких конструкцій викладені в таблиці.

особливість опис
Зменшення інерційності системи обігріву Насоси для системи опалення дозволяють в максимально короткий відрізок часу прокачати розігрітий теплоносій по всім радіаторів. Тому вже через кілька десятків хвилин після запуску котла в усіх приміщення будинку температура підвищиться до комфортного рівня. Опалення без насоса буде прогрівати будинок протягом як мінімум кількох годин, а то і більше.
висока ефективність Завдяки використанню описуваного обладнання непродуктивні втрати теплової енергії в трубопроводах і другом елементах мережі зводяться до мінімуму. Як наслідок, ККД системи опалення підвищується. Потрібно лише правильно провести розрахунок насоса для опалення. Інакше придбані вами пристрою будуть вони працювати надармо, витрачаючи дорогу електроенергію.
надійність Всі моделі, що випускаються пристроїв максимально прості і надійні. Якщо дотримана схема підключення агрегату і правильно виконується його періодичне обслуговування, ремонт насоса опалення вам навряд чи коли-небудь знадобиться. Крім того, якщо в роботі насоса будуть виявлені несправності, компанія-виробник (DAB, Grunfos, Wilo) зробить його безкоштовну заміну.
Невибагливість в експлуатації опалення Встановивши насос для опалювальної системи, необов'язково дотримуватися ухил труб, про який згадує інструкція по конструюванню гравітаційної мережі обігріву. Також насосне електрообладнання дає можливість облаштувати променеву схему кліматичної мережі. Незалежно від конфігурації і протяжності труб ток рідини буде відбуватися завжди.

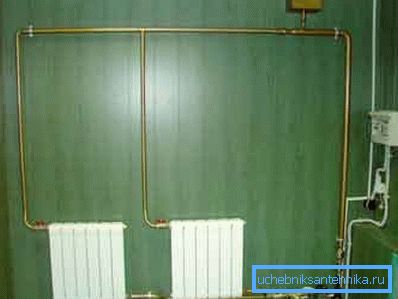

Гравітаційну систему опалення можна обладнати циркуляційним насосом для підвищення її ефективності

Навіть якщо ви конструюєте гравітаційну систему опалення, можна встановити додатковий опалювальний насос, який збільшить продуктивність мережі в разі необхідності (наприклад, при занадто холодній температурі повітря на вулиці).

Зверніть увагу! Системи обігріву з циркуляційним насосом є енергозалежними. Тобто, вони будуть працювати тільки в тому випадку, коли до будинку подається електрика. Щоб не замерзнути в разі обривів проводів або перебоїв з подачею електроенергії, рекомендується встановити акумуляторний ДБЖ для насоса опалення, який дозволить останньому функціонувати деякий час. Якщо у вашому населеному пункті часто трапляються відключення електрики, виручить дизель-генератор. Така насосна станція для опалення буде повністю автономною.

ДБЖ забезпечити безперебійну роботу насоса при відключенні електрики

різновиди насосів

Устаткування «сухого» типу

Як випливає з назви, особливість таких насосів в тому, що ротор, що перекачує рідину, не вступає в контакт з нею. Робочий орган агрегату відділений від електричної частини спеціальними ущільнювальними прокладками, які ретельно поліруються і підганяються, щоб виключити виникнення протікання.

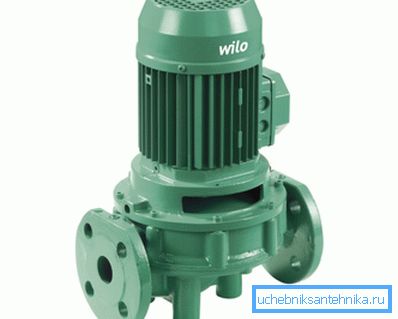

Циркуляційний водяний насос «сухого» типу

Сухий насос на опалення має дуже велику продуктивність, але через наявність ущільнювачів видає сильний шум під час роботи.

Під час його експлуатації необхідно також брати до уваги такі особливості:

  1. Сухий насос може встановлюватися тільки в окремому приміщенні - котельні. Інакше вібрація і шум зробить некомфортним перебування людей в кімнаті, де він змонтований.
  2. Під час роботи ротор створює повітряні завихрення навколо сорочки насоса. Вони піднімають пил, яка може потрапити всередину пристрою і порушити герметичність кілець ущільнювачів.

Щоб уникнути цього, необхідно підтримувати чистоту в котельні і купувати моделі насосів зі спеціальною гідравлічної прошарком - плівкою води між ущільнювачами, яка вловлює частинки пилу і не допускає їх до ротора.

Блоковий циркуляційний насос

Опалювальні насоси сухого типу діляться на кілька видів:

  • вертикальні - в цьому різновиді обладнання вал електродвигуна розташовується вертикально (такі агрегати використовуються у випадках, коли необхідно перекачувати великий обсяг теплоносія);
  • консольні - патрубок, що подає воду, розташовується на зовнішній стороні «равлики», а вихідний отвір - на діаметрально протилежному торці корпусу;
  • блокові - вода в насос надходить у напрямку його осі, а виводиться радіально.

Устаткування «мокрого» типу

Особливість цього типу насоса полягає в тому, що ротор і лопатки омиваються теплоносієм, який перекачується по системі. При цьому сам електродвигун відділений від робочого органу спеціальним склянкою, заповненим мастилом, яка не дає воді або антифризу залити електричну частину приладу.

«Мокрий» насос в систему опалення встановлюється в тому випадку, якщо протяжність трубопроводів і кількість радіаторів опалення невелика. Він підходить для невеликих будинків, дач і міських квартир.

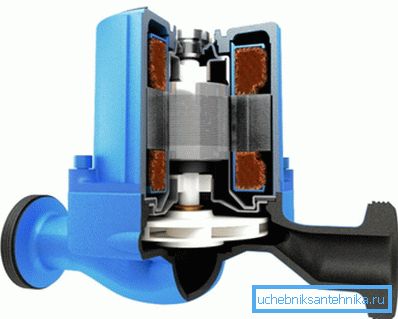

Схема водяного насоса «мокрого» типу

Незважаючи на невелику потужність, описуваний агрегат має безліч інших переваг:

  • працює практично безшумно;
  • не вимагає складного технічного обслуговування;
  • простий в ремонті;
  • з його допомогою легко змінювати параметри роботи опалювальної мережі.

Найважливіший недолік - низький коефіцієнт корисної дії. Це пов'язано з тим, що конструктивно неможливо збільшити обороти ротора і одночасно забезпечити належний рівень герметизації склянки.

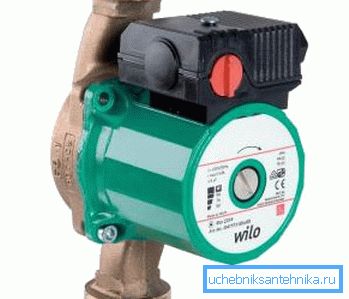

Насоси «мокрого» типу встановлюються в побутові системи опалення

Порада! Які б насоси на опалення ви не встановлювали у себе вдома, подбайте про те, щоб у них була електронна схема управління робочими режимами. Так ви зможете об'єднати всі кліматичне обладнання в єдину мережу і керувати ним з однієї панелі управління. Це дозволяє не тільки досягти найбільш комфортних умов в будинку, але і значно економити на оплаті енергоносіїв.

Вибір насосного обладнання

Розрахунок технічних параметрів

Вибирати конкретну різновид і потужність насоса для опалювальної системи необхідно з урахуванням її технічних характеристик і особливостей.

Перш за все, потрібно знати, яка кількість теплової енергії необхідно, щоб забезпечити комфорт мешканцям будинку в холодну пору року.

При цьому зазвичай враховуються такі чинники:

  • переважаючі кліматичні умови в місцевості, де розташована будівля;
  • матеріал, з якого виготовлені різні конструктивні елементи будівлі;
  • наявність утеплення і використовуються для цього матеріали;
  • тип і продуктивність вентиляційної системи житла.

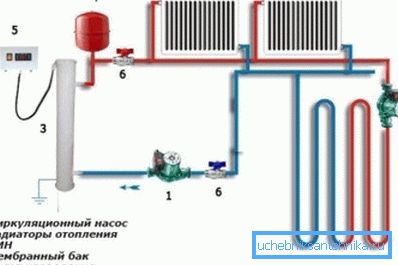

Тип і кількість насосів залежить від протяжності та конфігурації опалювальної системи

Результатом розрахунків, зазвичай проводяться фахівцями-теплотехніки, є величина, що характеризує обсяг теплоносія, який повинен циркулювати по трубах і радіаторів опалення. Вимірюється в кубічних метрах води на годину.

Також слід розрахувати напірні характеристики. Тобто, чому дорівнює величина гідравлічного опору всіх труб і устаткування, встановлених в інженерної мережі. Як правило, для середньої по протяжності системи цей показник становить від 2 до 4 метрів водяного стовпа.

Ще одним важливим фактором, що впливає на вибір електрообладнання, є продуктивність опалювального котла. Тут потрібно визначити залежність потужності обладнання від швидкості потоку води і різниці її температур в виводить і подає патрубки.

У будь-якому випадку доцільно віддавати перевагу регулюємо насосів. Так ви зможете вручну або за допомогою електронних пристроїв змінювати потужність і продуктивність насоса в залежності від зовнішніх умов і навантаження.

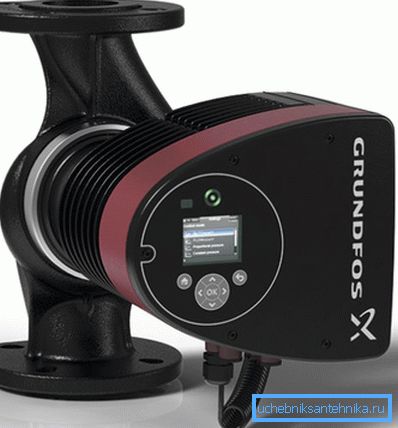

Регульовані насоси дозволяють змінювати обсяг перекачується теплоносія

Корисні опції

Велика частина насосів різних виробників схожа між собою по конструкції і технічним параметрам. Надійність також зазвичай на висоті. Тому для того, щоб якимось чином виділити свою продукцію серед моделей конкурентів, відомі бренди оснащують обладнання різними додатковими пристроями, що підвищують комфорт і ергономічність їх використання.

Розглянемо найбільш поширені:

  1. Здвоєне насосне обладнання.Такі пристрої застосовуються для опалення великих за площею житлових будинків або приміщень комерційного призначення. Вони можуть перекачувати значний обсяг рідини. Крім того, в разі поломки одного електродвигуна система збереже свою працездатність, використовуючи другий насос в зв'язці.

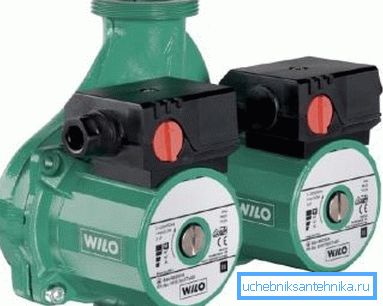

    Здвоєний водяний насос

  2. Пристрої, обладнані таймером і термостатом. Такі агрегати встановлюються в опалювальні мережі, що мають бойлери непрямого нагріву. У цьому випадку продуктивність насоса (кількість оборотів) змінюється в залежності від температури вступника теплоносія. Чим він гаряче, тим повільніше відбувається циркуляція. Таймер дозволяє вимикати насос в той час, коли він використовуватися не повинен (наприклад, вночі або в робочий час).
  3. Устаткування з частотним перетворювачем. Монтується тільки в складні опалювальні системи, де витрата теплоносія в різних елементах мережі неоднаковий.

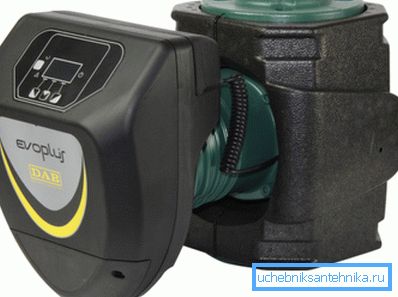

«Мокрий» водяний насос з частотним перетворювачем

Такі насоси можуть самостійно змінювати обороти двигуна в залежності від команд з контролера управління. У разі відмови електроніки перемикання режимів здійснюється вручну.

Порядок самостійної установки

Монтаж насоса для системи обігріву -відповідальність і складний процес, проте, якщо ви відчуваєте впевненість в своїх силах і маєте в своєму розпорядженні відповідними знаннями, ніхто не заважає виконати роботу самостійно.

Для початку слід переконатися в тому, що у вас є такі інструменти та матеріали:

  • набір комбінованих ключів різного розміру (або два інструменти із змінним відстанню між ріжками);

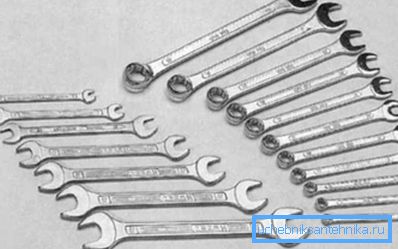

Для монтажу насоса знадобляться ріжкові ключі
  • байпас - спеціальна труба, за допомогою якої монтується обвідний трубопровід, що дозволяє ремонтувати і замінювати насос без зливу теплоносія та зупинення кліматичної системи;
  • фільтри - захищають дороге устаткування від ушкодження твердими частинками, які іноді зустрічаються в теплоносії;
  • сгони- «американки» - для з'єднання полімерних трубопроводів з вхідними та виводять патрубками насоса;

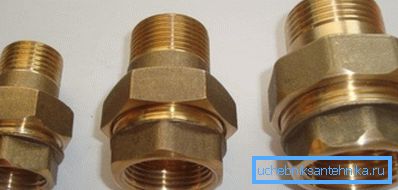

З'єднувати насос з трубами потрібно за допомогою сгонов
  • зворотний клапан - перешкоджає зворотному викиду рідини в подаючий трубопровід.

Сам процес установки складається з наступних етапів:

  1. Необхідно придбати насос, потужність якого відповідає технічним характеристикам монтируемой опалювальної системи. Найкращим вибором для побутових систем опалення будуть тришвидкісні відцентрові насоси, які мало шумлять в процесі роботи, але здатні перекачувати досить великі обсяги теплоносія.
  2. Установку слід проводити на відрізок трубопроводу, який транспортує вже остиглий теплоносій до опалювального котла (так звана обратка). Тут температура води нижче, ніж відразу після виходу з котла, тому насос прослужить вам довше.

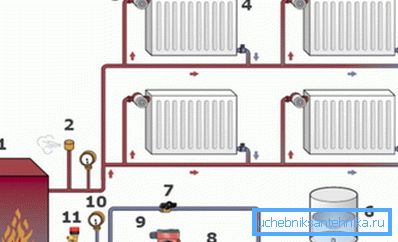

Насос рекомендується встановлювати на зворотному трубопроводі

Зверніть увагу! У системах з примусовою циркуляцією теплоносія расширительная ємність - мембранного типу - також підключається до зворотного трубопроводу, а не до центрального стояка, як в гравітаційних схемах.

  1. Перед монтажем не забудьте відключити побутової опалювальний котел будинку і перекрити запірну арматуру на його вхідному і випускному патрубках. Після цього проводиться установка насоса. З'єднувати його з трубами потрібно за допомогою сгонов- «американок». Пам'ятайте, що вал електродвигуна необхідно орієнтувати строго горизонтально (за винятком вертикальних різновидів насосів). Інакше підшипники будуть піддаватися підвищеному навантаженні, в результаті чого насос швидко вийде з ладу. Щоб уникнути протікання, замість класичних гумових прокладок рекомендується використовувати пароніт - жароміцні прокладки з каучуку з додаванням азбесту.
  2. Якщо використовується система опалення із закритою циркуляцією, щоб уникнути зворотного викиду рідини в подаючий трубопровід потрібно встановити зворотний клапан.
  3. Насос слід підключати через відповідну запірну арматуру. В цьому випадку ви легко перекриєте ток рідини при необхідності ремонту або заміни електрообладнання. Щоб не переривати роботу кліматичної мережі, рекомендується встановити байпас - обвідний ділянку труби (теж з краном), за яким буде перетікати рідина в той час, коли насос буде знято.

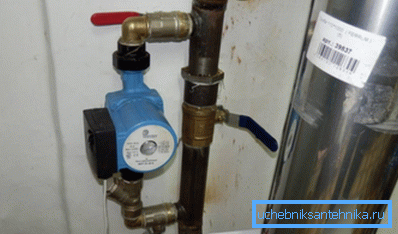

Насос, підключений до системи з використанням байпаса і запірної арматури

висновок

Ознайомившись з викладеним вище матеріалом, для вас не складе труднощів підібрати і встановити відповідний насос для системи опалення.

Але ефективність роботи кліматичного обладнання залежить і від інших її елементів:

  • котла,
  • радіаторів,
  • труб,
  • розширювального бака для системи опалення,
  • датчиків і так далі.

Більш докладно про це ви можете дізнатися з відео, розміщеного в цій статті.
