Насоси опалення для будинку: призначення, пристрій, критерії

Насос опалення для будинку - це обов'язковий агрегат для систем з примусовою циркуляцією теплоносія. Більшість сучасних схем побудовані саме по примусовому принципом, тому питання вибору циркуляційного пристрою досить важливий. Ми розповімо про основні властивості та критерії вибору помпи для опалення.

Циркуляційний насос опалення

призначення

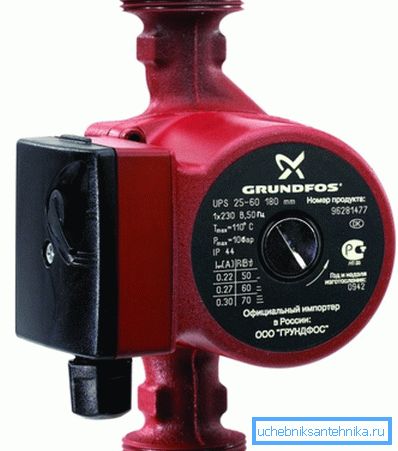

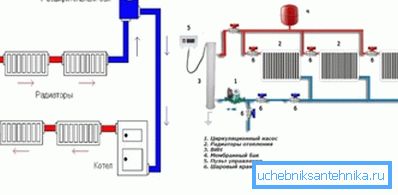

Існує два типи організації руху теплоносія в системах опалення:

• природна;
• і примусова циркуляція.

Природна циркуляція можлива в невеликих простих схемах розводки, однак протяжні і розгалужені трубопроводи вимагають примусового руху рідини.

Раніше застосовувалося опалення приватного будинку без насоса, так як агрегати були в дефіциті і коштували досить дорого. Крім того, далеко не всі населені пункти були електрифіковані, а робота двигуна помпи здійснюється за рахунок електричної енергії.

Однак зараз навіть невеликі системи намагаються робити з примусовою циркуляцією, так як при цьому зростає ефективність тепловіддачі, підвищується ККД опалення, а витрата газу на підігрів теплоносія, відповідно, падає. Економія палива в схемах з примусовою циркуляцією може становити до 30% в порівнянні з природним рухом води за рахунок конвекційного переміщення шарів різної температури.

Зверніть увагу! Циркуляційний насос необхідний для організації примусового руху теплоносія за рахунок роботи помпи з електричним двигуном.

У багатоконтурних схемах з колекторно-променевої розводкою, будівлях з декількома поверхами і значними площами обігріву нормальна природна циркуляція в системі опалення неможлива через велику гідравлічного опору, що виникає в трубопроводі. Для подолання цього опору потрібна циркуляційна помпа.

Пристрій і принцип дії

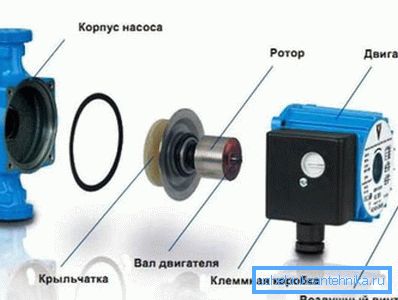

Давайте розберемося, як влаштований насос для опалення будинку. Для наочності скористаємося схемою основних деталей пристрою:

Отже, до складу агрегату входять такі вузли:

• Корпус помпи, виконаний з чавуну або нержавіючої сталі. Тут відбувається захоплення потоку води обертається крильчаткою і перекачування її в заданому напрямку;
• Корпус двигуна з обмотками статора. В обмотках наводиться обертове магнітне поле, яке змушує ротор рухатися;

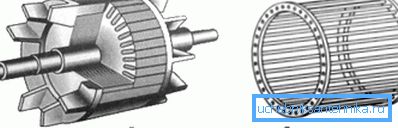

• Ротор двигуна з короткозамкненою обмоткою «біляча клітина», в якій поле статора наводить струм, взаємодіє з обертовим полем якоря (асинхронний принцип роботи);
• Вал двигуна з керамічними підшипниками, який передає крутний момент крильчатці;
• Крильчатка, яка обертається на валу і захоплює рідину, здійснюючи її перекачування;
• Між крильчаткою і ротором знаходиться захисна втулка, яка не дозволяє воді проникати всередину мотора;
• Клемна коробка з блоком управління, перемикачем швидкостей або частотним перетворювачем;
• Повітряний гвинт для видалення зайвого повітря.

Принцип дії такої машини виглядає наступним чином: змінний струм надходить на обмотку статора і створює в ній пульсує (що обертається) магнітне поле з частотою обертання 3600 об / хв при одній парі обмоток. Силові лінії поля перетинають нерухомий ротор і наводять в його обмотці струм, який створює поле ротора.

Обертається поле статора захоплює (притягує) ротор і змушує його обертатися разом з ним. Вал жорстко з'єднаний з ротором, а тому також обертається, передаючи зусилля розташованої на ньому крильчатці, яка перекачує рідину, що знаходиться в корпусі помпи і створює циркуляцію в системі.

Зверніть увагу! Для нормальної роботи агрегату помпа повинна бути заповнена водою, інакше захоплення рідини не відбудеться, і крильчатка буде обертатися на холостому ходу.

Блок управління дозволяє регулювати швидкість обертання валу за рахунок переключення клем (додавання або скорочення числа пар обмоток якоря) або шляхом перетворення частоти яке живить змінного струму.

критерії вибору

Щоб вибрати відповідне пристрій, необхідно знати такі параметри:

1. Напір, який повинен забезпечити насос. Дорівнює величині сумарного гідравлічного опору трубопроводу, вимірюється в метрах водяного стовпа;
2. продуктивність агрегату. Дорівнює витраті теплоносія в системі, який обчислюється шляхом розрахунків;
3. приєднувальні розміри. Вказані на корпусі двигуна, частіше зустрічаються двох типів - 25 і 32 мм або 1 і 1.25 дюйма відповідно;
4. Монтажні або габаритні розміри вироби. Їх слід враховувати для того, щоб ваш агрегат помістився в трубопроводі.

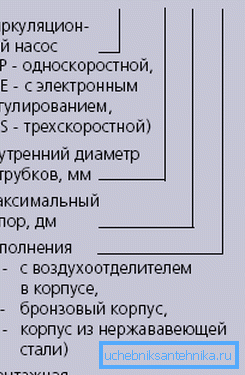

Зверніть увагу! Якщо ви подивіться на маркування корпусу, то побачите там числове відношення, наприклад, 32/70. Перше число позначає приєднувальний розмір в міліметрах, а друге - натиск в дециметрах, тобто 70 - це 7 метрів водяного стовпа.

Напір в системі можна обчислити досить просто за формулою

H = F * с, де:

• H - напір в метрах водяного стовпа;
• F - кількість поверхів будівлі з підвалом включно;
• c- усереднений коефіцієнт, що дорівнює величині гідравлічних втрат на одному поверсі будівлі. Згідно СНиП дорівнює 0.7 - 1.1 м для двотрубних систем і 1.16 - 1.85 м для колекторно-променевих.

Для трубопроводу приватного будинку слід брати максимальні значення коефіцієнта.

Продуктивність розраховують за спрощеною схемою або на підставі витратно-напірної характеристики. Спрощена формула для розрахунку:

Q = W / 1.163 * 20 = 0.043 * W, де:

• Q - продуктивність;
• W - кількість теплової енергії, необхідної на обігрів приміщення.

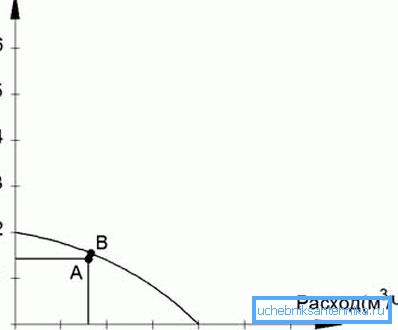

Знаючи тиск і продуктивність, можна визначити робочу точку насоса, відклавши значення напору на вертикальній осі графіка, а значення витрати - на горизонтальній. Потім по каталогу можна підібрати пристрій, робоча точка якого знаходиться максимально близько до визначеної нами точці:

монтажні роботи

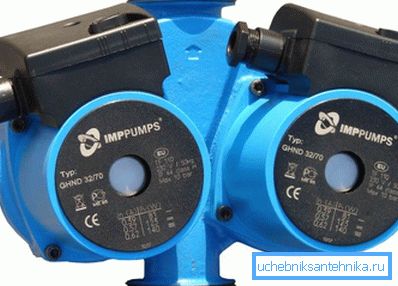

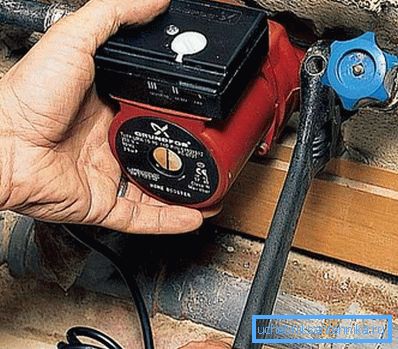

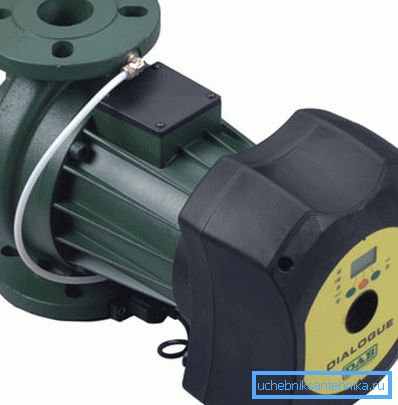

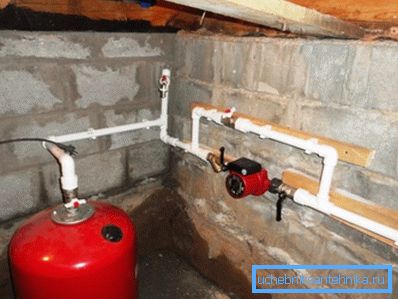

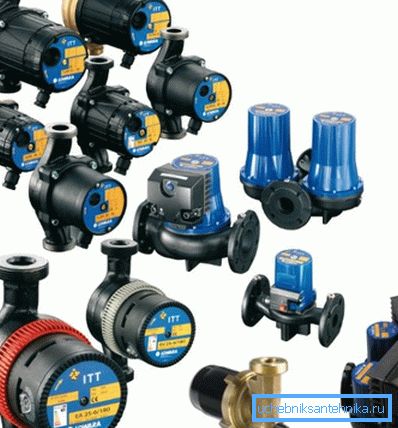

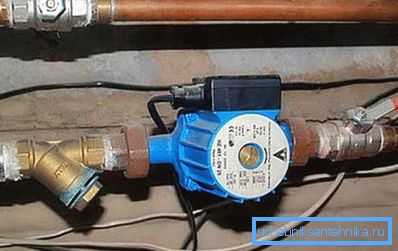

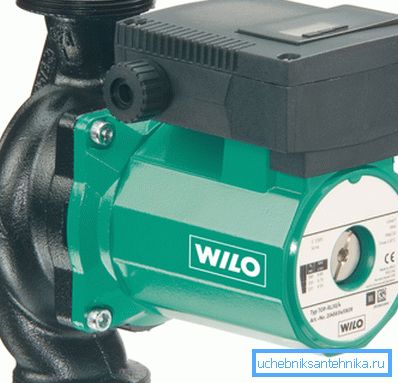

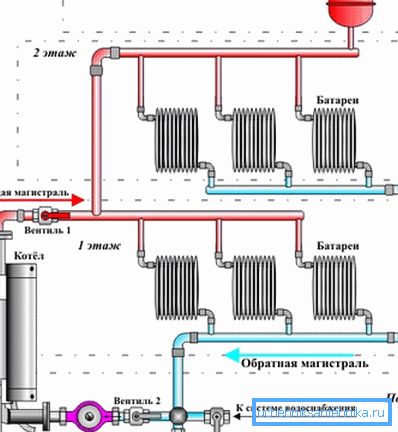

Інструкція по установці помпи своїми руками досить проста. Вона встановлюється на зворотній трубі недалеко від котла, так як в цьому контурі найменша температура теплоносія.

Перед входом вироби врізають фільтр грубої очистки води, а перед фільтром і після виходу насоса встановлюють кульові крани для того, щоб можна було зняти пристрій для заміни або ремонту без зливу води.

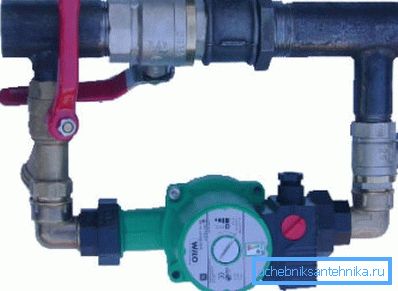

Часто агрегат встановлюють через байпас, а обхідний ділянку труби перекривають краном. У разі поломки насоса можна відкрити обвідний кран для природної циркуляції рідини.

Зверніть увагу! Після установки циркуляційної машини слід провести випробувальну опресовування опалювальної системи будинку за допомогою спеціального преса.

висновок

Насос для циркуляції - необхідний елемент сучасних систем опалення приватних будинків та великих об'єктів. Вибір і установка агрегату проводиться за інструкцією, описаною вище. Відео допоможе вам правильно вибрати і встановити виріб.
