Обсяг алюмінієвого радіатора: технічні характеристики і
Для автономного опалення на даний момент будівельний ринок пропонує велику кількість різних обігрівальних приладів, в тому числі - з алюмінію і їх потужність залежить від того, який обсяг води в алюмінієвому радіаторі, тобто, від ємності.
Звичайно, це не єдиний фактор, що впливає на тепловіддачу - сюди також входить і конфігурація обігрівача, але ми на даний момент говоримо про секційних батареях, розмір яких (кількість секцій) можна змінювати на свій розсуд. Більш докладно про такі опалювачі ми поговоримо нижче по тексту, а крім того, ми ще хочемо запропонувати вам тематичну демонстрацію відео в цій статті.
Алюмінієві опалювальні прилади
Технічні характеристики
Зверніть увагу! Якщо ви хочете придбати якісну продукцію, то при покупці зверніть увагу на його масу. Так, інструкція вказує на те, що маса однієї секції не може бути менше кілограма, а збірка десятисекційних батареї з урахуванням ніпелів не може бути менше 11 кг!
Обсяг однієї секції алюмінієвого радіатора багато в чому залежить від способу його виготовлення, а таких способів є тільки два - це литтєвий і екструзівний.
- Більш технологічним фахівці вважають виробництво продукції методом лиття - він дозволяє отримати суцільнозварний секційний корпус. Безумовно, там є шов, але він виконується контактним зварюванням. Безумовно, ціна такої продукції виходить трохи вище.

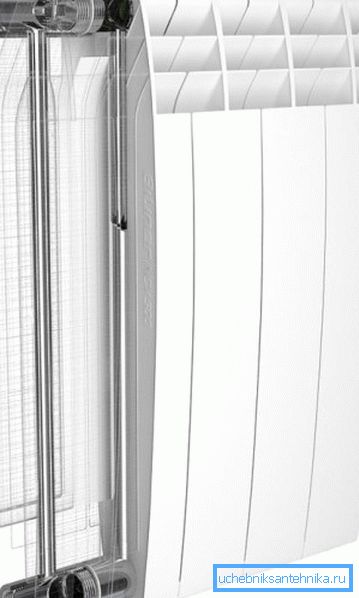

- А ось метод пресування або екструзії, представляє процес, коли зі сплаву з дуже високим вмістом Al (98%) видавлюють кілька елементів. Їх з'єднання здійснюється механічним шляхом і при цьому використовується клей високої якості. Продукція, отримана методом екструзії, має високу стійкість до корозії, а основним її недоліком (слабким місцем) можна назвати механічний спосіб з'єднання.
- Визначити експлуатаційні властивості допомагає не тільки обсяг води в алюмінієвому радіаторі опалення, але також його форма - ребриста і секційна. Ребристість дозволяє здійснювати максимально можливий контакт з повітрям в приміщенні, що сприяє його швидкому нагріванню, а секції дозволяють зменшувати і збільшувати прилад в міру необхідності, в залежності від обсягу опалюваного приміщення.

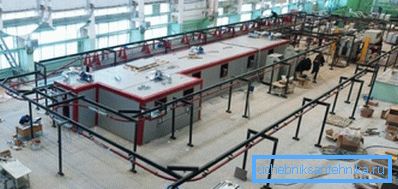

- Крім того, захистом від корозії є фарбування продукції в два шари. Малярські роботи, як правило, виконуються на спеціалізованих потокових лініях, яку обслуговують лише кілька людей (див. Фото вгорі). Подібні процеси здійснюються в два етапи - спочатку, методом анафорезу накладається перший шар, що забезпечує антикорозійний захист і колірну стійкість для наступного покриття. Другим шаром вже напилюють порошкову емаль, що ми і бачимо на готовому виробі.
| Найменування | Відстань між осями (мм) | Габарити (мм) | Діаметр колекторів (дюйм) | коефіцієнт теплопередачі | Обсяг води в секції (л) | тепловіддача (Вт) | маса |
| GLOBAL KLASS | 800 | 80x80x882 | 1 / 2-3 / 4 | 5,58 | 0,59 | 254 | 2,16 |
| 700 | 80x80x782 | 1 / 2-3 / 4 | 5,83 | 0,54 | 232 | 1,91 | |
| 600 | 80x80x682 | 1 / 2-3 / 4 | 6,0 | 0,49 | 204 | 1,66 | |
| 500 | 80x80x585 | 1 / 2-3 / 4 | 6,44 | 0,44 | 187 | 1,41 | |
| 350 | 80x80x432 | 1 / 2-3 / 4 | 6,76 | 0,37 | 131 | 1,01 | |
| GLOBAL VOX | 800 | 80x80x890 | 1 / 2-3 / 4 | 5,69 | 0,56 | 276 | 2,21 |
| 500 | 80x80x590 | 1 / 2-3 / 4 | 6,34 | 0,46 | 193 | 1,45 | |
| 350 | 80x80x440 | 1 / 2-3 / 4 | 6,79 | 0,35 | 145 | 1,12 | |
| GL 200/80 / D | 200 | 80x80x290 | 1 / 2-3 / 4 | 7,79 | 0,52 | 165 | 1,42 |
| GL 350/80 / D | 350 | 80x80x440 | 1 / 2-3 / 4 | 7,19 | 0,7 | 247 | 2,21 |
| GLOBAL VIP | 500 | 80x80x590 | 1 / 2-3 / 4 | 6,37 | 0,43 | 195 | 1,62 |
| 350 | 80x80x440 | 1 / 2-3 / 4 | 6,73 | 0,35 | 147 | 1,3 | |
| GLOBAL VIX R | 500 | 80x80x590 | 1 / 2-3 / 4 | 6,49 | 0,43 | 190 | 1,16 |
| 350 | 80x80x440 | 1 / 2-3 / 4 | 6,8 | 0,36 | 145 | 1,57 | |
| GLOBAL ISEO | 500 | 80x80x582 | 1 / 2-3 / 4 | 6,56 | 0,44 | 180 | 1,31 |
| 350 | 80x80x432 | 1 / 2-3 / 4 | 6,93 | 0,34 | 152 | 1,05 | |
| 600 | 80x80x682 | 1 / 2-3 / 4 | 6,35 | 0,47 | 203 | 1,5 | |
| 700 | 80x80x782 | 1 / 2-3 / 4 | 6,16 | 0,52 | 232 | 1,68 |
Таблиця: габарити, маса, тепловіддача і об'єм секції алюмінієвого радіатора
Проводимо обчислення потужності

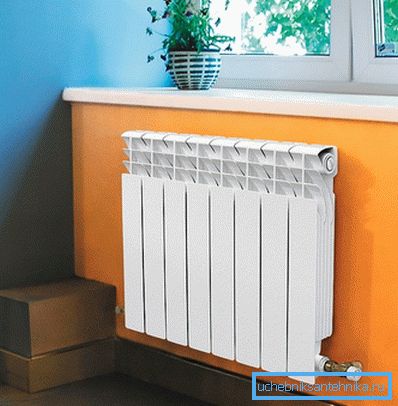

Примітка. Для того щоб все обчислення відповідали дійсності, важливо місце, куди ви збираєтеся встановити радіатор. Так, як правило, це роблять під вікном - тепле повітря від опалювального приладу, піднімаючись вгору, створює своєрідну ширму, яка захищає кімнату від холодних потоків, що рухаються від скла.
Отже, порахувати об'єм води в алюмінієвому радіаторі, як ви розумієте, не складає будь-якої проблеми - для цього достатньо знати обсяг однієї секції і їх кількість, а потім скласти ці значення разом (див. Таблицю).
Точно так же ви можете визначити і потужність батареї, якщо знаєте номінальне значення однієї секції і їх кількість, але давайте подивимося, як розрахувати цей показник для кімнати певної величини.
Якщо висота стель не перевищує 2,7 м, то обчислення можна вести по квадратурі, і ми для прикладу візьмемо кімнату з площею (S) 4,55,5м, тоді S = 4,5 * 5,5 = 24,75м2, і скористаємося радіатором GLOBAL KLASS з потужністю секції 232 Вт.
Нам, для підрахунку кількості секцій знадобиться формула S * 100 / P, де 100, це необхідну кількість ват на квадратний метр, а P, це потужність однієї секції. Значить, Kколічество секцій = S * 100 / P = 24,75 * 100/232 = 10,66 або 11 секцій (обсяг води в одній секції алюмінієвого радіатора тут 0,54л, значить, 0, 54 * 11 = 54,54л) .
Тепер візьмемо параметри того ж опалювального приладу і таку ж площу, але висоту стель - 3м, тоді нам знадобиться робити розрахунки на м3, де необхідно 41Вт тепловіддачі.
Обсяг приміщення (V) у нас виходить 4,5 * 5,5 * 3 = 74,25м3, значить, розділимо його на потужність однієї секції. У нас вийде Kколічество секцій = V * 41 / P = 74,25 * 41/232 = 13,1 або 14 секцій, щоб був запас.
висновок
Як ви бачите, своїми руками можна не тільки встановити, але розрахувати необхідну кількість секцій для підбірки потрібної потужності радіатора і визначити, скільки вам при цьому доведеться гріти води.
Такі викладки вкрай необхідні при ремонті або будівництві, так як, завдяки ним, ми не просто домагаємося максимального комфорту в приміщенні, але і визначаємо наші майбутні витрати, тобто, частково формуємо сімейний бюджет.
