Обсяг води в радіаторі опалення: документація та середні

Кількість теплоносія в надрах радіаторів для багатьох є величина абстрактна. Обсяг цієї рідини впливає на інерційність опалювальної системи, час прогріву і режим роботи котла. Уміння розрахувати обсяг води в будь-якій частині опалювальної системи дозволить більш точно підібрати інше обладнання під неї (котел, циркуляційний насос і т. Д.).

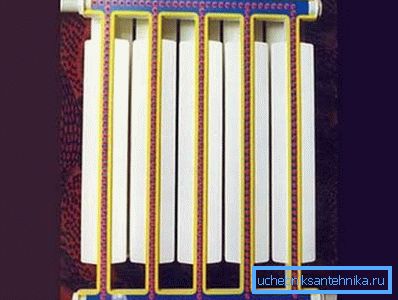

Батарея в розрізі

Для чого потрібно знати кількість води в батареї

Зазвичай на радіатори звертають увагу з початком або закінченням опалювального сезону або під час генерального прибирання. Тим часом у нього всередині відбуваються життєво важливі для людини процеси, за які відповідає теплоносій - найчастіше вода. Чи має цінність інформація про те, скільки цієї рідини вміщається в одну батарею, секцію?

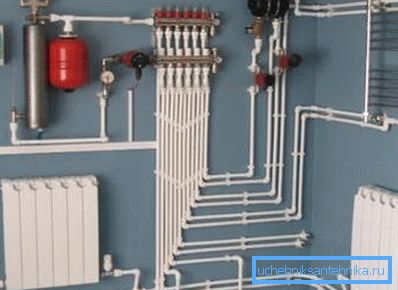

Обсяг води всередині цієї «павутини» можна легко дізнатися

Виявляється, має і причин цього не одна:

  • не "погіршити» опалювальний прилад, тому що обсяг води в чавунному радіаторі опалення збільшує його і без того чималу вагу;
  • монтаж опалювальної системи з певною потужністю котла вимагає розрахунку загальної кількості теплоносія, в тому числі і в радіаторах;
  • знаючи, що кількість теплоносія в батареї становить 10-12% від системи опалення - все батареї, труби і котел, можна «всуху» злити воду;
  • при виборі розширювального бака;

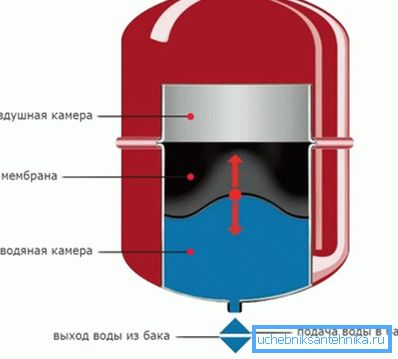

Обсяг розширювального бака повинен відповідати кількості теплоносія в системі
  • щоб не переборщити з концентрованим антифризом, який заливається в певній пропорції з водою;
  • для природного / примусового типу циркуляції вибирається оптимальний розмір батареї - великий в першому випадку і без різниці у другому.

вимушена ініціатива

У панельному будинку з центральним опаленням не доводиться морочитися про таких питаннях, як заповнення системи теплоносієм, це єпархія ЖКГ. Але турбота про садибу або дачі - це величезна відповідальність, яка повністю лежить на ваших плечах. Можливість заощадити час і гроші змушує господарів своїми руками обслуговувати теплові комунікації, використовуючи іноді нестандартні методи.

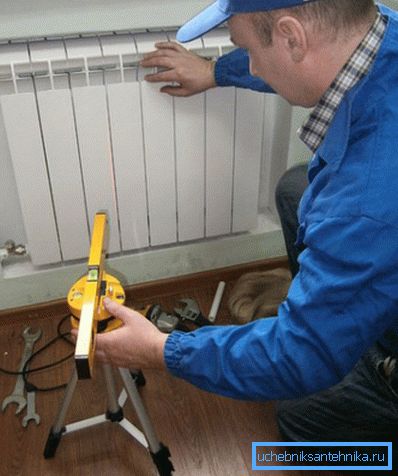

На фото - перевірка роботи батареї

Наприклад, відсутність централізованої подачі води змушує використовувати природні джерела - свердловини, колодязі, ставки.

Щоб знати точно необхідну кількість рідини потрібно заздалегідь обчислити, яке її кількість увійде в усі складові опалювальної системи:

  • котел;
  • труби;
  • радіатори.

Працюємо з документацією

Відповідь на питання, скільки ж води витікає з труби «А», вірніше, має туди вступити, зазвичай криється в технічному паспорті радіатора і котла. З трубами трохи складніше, але не смертельно - знаючи їх внутрішній діаметр, на нашому сайті можна знайти докладну таблицю про кількість води в літрах / кубометрах на погонний метр. Те ж саме можна сказати про дані за обсягом паливного котла або батарей.

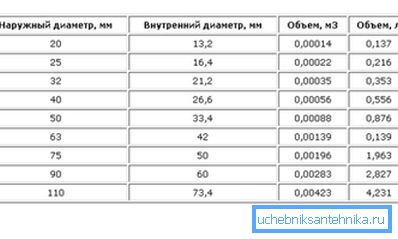

Дані по внутрішньому об'єму труб

Знаючи наповнюваність кожного метра труби, дізнатися сукупний «трубний» обсяг теплоносія елементарно - табличну цифру помножити на кількість метрів. Для цього необов'язково повзати з рулеткою по всьому будинку, а скористатися проектним планом і лінійкою.

Зверніть увагу! В інтернеті таблиця обсягу води в радіаторі опалення виглядає навіть зручніше. У ній може порівнюватися місткість радіаторів з різних матеріалів, що дасть вам можливість вибрати підходящий варіант.

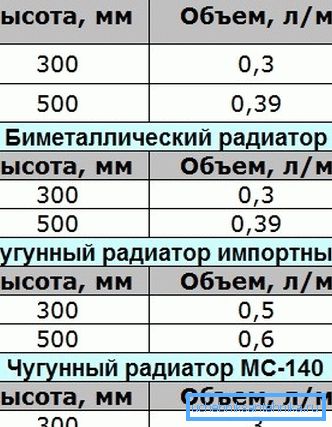

Обсяг води не залежить від типу радіатора

З наведеної таблиці видно, що обсяг води в секції біметалічного радіатора і алюмінієвого один і той же. Так що матеріал не має значення, головне габарити опалювального приладу.

Непостійне проживання в будинку зобов'язує господарів використовувати антифриз. Оскільки це задоволення не з дешевих (ціна за 10 л вітчизняного пропиленгликоля «Технологія затишку» досягає тисячі рублів), необхідно точно знати кількість незамерзайки. Визначивши крайній мінусовій поріг для системи опалення, речовини змішуються в певній пропорції.

Зверніть увагу! Не можна доливати антифриз в систему опалення, виготовлену з оцинкованих труб.

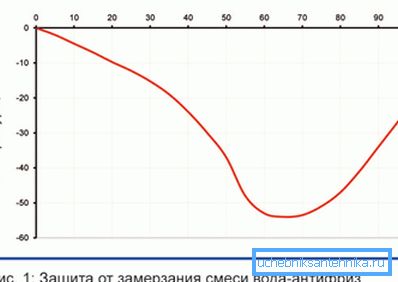

Антифриз знижує температуру замерзання рідини

усереднена шпаргалка

Середні дані, що визначають обсяг води в сталевих радіаторах опалення панельного типу, такі:

  • моделі Demrad, Thermogross 11 типу на кожні 10 см довжини доводиться по 0,25 л теплоносія;
  • в аналогічних моделях 22 типу цей показник збільшується до 0,5 л на ту ж саму довжину.

Кожна секція старого доброго «чавуну» різних моделей має наступну місткість:

  • МС 140 - 1,11-1,45 л (від 5,7 до 7,1 кг);
  • ЧС 1 - 0,66-0,9 л с;
  • ЧС 2 - 0,7-0,95 л;
  • ЧС 3 - 0,155-0,246 л;
  • Konner Модерн - 0,12-0,15 л (3,5 кг).

Зверніть увагу! Видно, наскільки традиційна МС 140 відрізняється від китайського Konner вагою, на який слід звернути увагу, якщо у вас підлогові моделі.

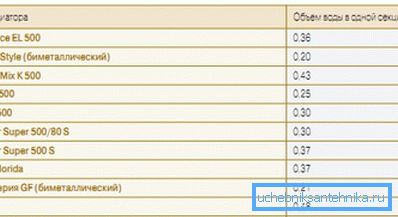

А ось стільки входить в алюмінієву секцію

Якщо ваша батарея - це хитромудра авторська штучка дізнатися її обсяг складно, але можливо. Наприклад, обсяг води в сталевому радіаторі трубчастого виду обчислюється геніально просто -заглушкой закривається один отвір, а через друге заливається вода до верху.

Зверніть увагу! Кількість залитої рідини відзначайте відразу чи потім, коли виллє вміст у відро / ванну. Цей спосіб обчислення можна застосувати до радіатора будь-якої складності без наявності документів.

У теплообмінниках настінного опалювального котла в середньому міститься від 3 до 6 л, а в підлоговому і парапетні виконанні - від 10 до 30 л води. Отже, дізнавшись кількість теплоносія у всіх куточках, яких він досягає, можна провести відповідальну операцію - розрахувати обсяг розширювального бака. Саме від нього залежить оптимальний тиск в системі і потрібний обсяг теплоносія.

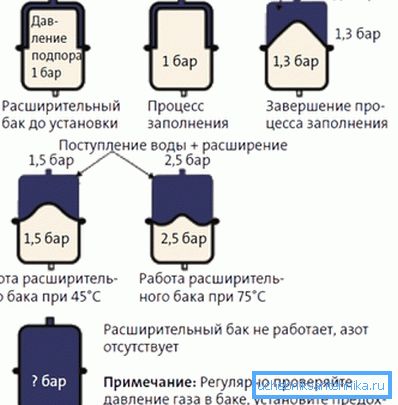

Принцип роботи розширювального бака

Інструкція розрахунку передбачає використання простої формули:

(Vс * К) / D = Vб, де

  • Vс - обсяг теплоносія в опалювальній системі (те, про що говорилося вище - радіатори + труби + теплообмінники котла);
  • К - коефіцієнт розширення теплоносія (у води він дорівнює 4%, тому у формулі використовується 1,04);
  • D - ефективність розширення бака;
  • Vб - ємність розширювального бака.

Дізнатися наближений до реальної цифри обсяг теплоносія в радіаторах або трубах можна відштовхуючись від потужності котла за формулою:

х кВт * 15 = VS, де

  • кВт - потужність котла;
  • цифра 15 - кількість літрів води, для отримання 1 кВт енергії;
  • VS - загальна місткість системи.

Підведення підсумків

Принцип краще недолити, ніж зворотне непридатний в системах опалення, т. К. Завоздушіваніе системи буде означати холодні батареї. Обчисливши обсяг кожного конструктивного елементу опалювальної системи за допомогою таблиць або досвідченим шляхом, споживання тепла стане більш осмисленим і приємним. А ремонт або заміна окремого фрагмента вже не буде таємницею за сімома печатками.

На відео в цій статті показано процес заливки теплоносія в систему опалення.
