Обв'язка радіатора - схеми і стикування

За великим рахунком, обв'язування обігрівача, це підключення нового гравця в гру. Радіатор стикується з трубами, оснащується новими заглушками і регулюючими кранами - все, він вже в грі.

Але озвучена простота спрацює тільки тоді, коли все зроблено правильно, теплоносії проходять радіатор в потрібному напрямку, самі радіатори оснащені фітингами з повним розумінням проблем сумісності, з'єднання герметизуються зі знанням справи.

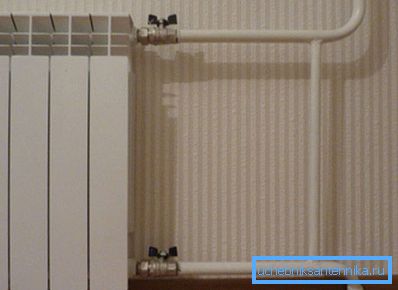

Грамотний введення конструкції.

Простий процес, а знання потрібні

Для розуміння правильності процесу розіб'ємо його на складові.

Вся інструкція виглядає наступним чином:

  • Наявні схеми підключення радіаторів опалення - вибираємо;
  • Сумісність різних типів батарей і фітингів - перевіряємо;
  • Обв'язка радіаторів з трубами - стикуємося.

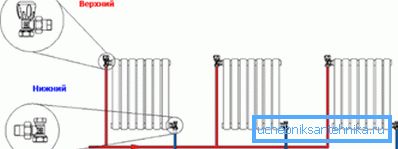

Знання схеми - підлогу проблеми вирішено!

Для інформації! Окремо будуть розглянуті загальні правила просторового розміщення радіатора, так як нехтування ними може значно знизити ККД батареї.

загальні поняття

Порушення простих правил розміщення батарей можуть звести нанівець всі наступні етапи обв'язки, знизивши ефективність однієї ланки до 25%.

Отже:

  • Відстань від підвіконня не повинно бути менше 10 см;
  • Відстань від підлоги до нижнього краю радіатора не повинно бути менше 12 см;
  • Радіатор впритул до стіни не ставиться, мінімальний зазор між ними повинен бути 20 мм;

До відома! У монтажний комплект разом з пробками входять тримачі для секційних батарей, а для панелей, кріплення входять у комплект з радіатором. Вони спочатку спроектовані під необхідний проміжок.

Але бажання нашої людини заощадити і все зробити по-своєму, змушує це зробити. Ще один прийом, який нагадає вам про необхідність проміжку - на стіну під батарею клеїться утеплювач з фольгированним відбивачем, і між ним і радіатором потрібен зазор.

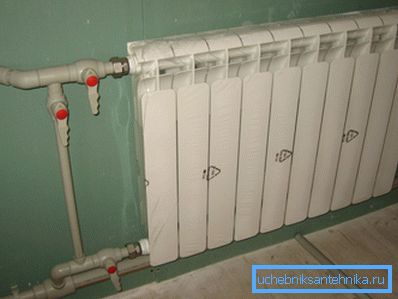

Не далеко, не близько, чи не високо, що не низько.
  • З обережністю необхідно відноситься до ніш під батареї. Бажання приховати обігрівач може привести до втрати ефективності і тепловіддачі. Любителям естетики ціна питання може скласти 10% втрати тепловіддачі в нішах напіввідчиненого типу і 20% - в нішах закритого типу.

Розберемося зі схемами

Важливо правильно вписати радіатор в схему. У котеджах, в малоквартирних будинках може бути присутнім дві схеми опалення. У багатоквартирних будинках, як правило, один варіант.

Ось вони:

  1. Однотрубна схема;
  2. Двотрубна схема.

При однотрубної схемою вода від котла проходить весь цикл від котла, через батареї, в котел по одній трубі.

Важко сказати, яка первісна задумка інженерів-розробників даної схеми, але саме вона має безліч недоліків:

  • Вода або теплоносій під тиском подаються на верхню точку і самослівом йдуть вниз. Температура повітря у верхніх приміщеннях або поверхах буде більше, ніж в нижніх;
  • Фактично повна відсутність регуляції процесу. При простому обладнанні можна задати розрахункову величину для теплоносія, але нижніх поверхах від цього не буде резону;
  • Аварійні роботи як локальні, так і цілого стояка викликають масу проблем. Необхідно відключати стояк або будинок.
Фото оптимальної схеми розводки.

До відома! Говорячи, що регуляція процесу відсутня, ми трохи відійшли від істини, зараз є складні системи, які дозволяють регулювати цей процес. Але вони дуже дорогі і розраховані тільки на будинки з автономним котлом.

Двотрубна схема і простіше і надійніше. Теплоносій подається по одній трубі, захолола вода йде по інший.

Тут є два варіанти підключення:

  • Перший - труби, що приводить і відводить, розташовуються з одного боку;
  • Другий - приводить труба заходить в одну сторону, а відводить виходить з іншого боку. Ця схема може бути застосована для довгих і невисоких батарей, як правило, підлогового типу, для якісного розподілу тепла.

Увага! Який би тип з'єднань не застосовувався, труба з теплою водою повинна бути зверху, а труба з холодною водою, звана ще «обратку» - знизу. У джерелах ви зустрінете варіант підведення гарячої води знизу як можливий або альтернативний.

Це було прийнятно років 40 назад, коли обв'язка радіаторів опалення поліпропіленом була з розряду фантастики, та й труби були тільки металеві, правда і тоді виходили з положення. Говоримо відразу - нижня підводка гарячої води вас розчарує.

радіатори готові

Збір радіаторів проблем не складе, все робиться своїми руками по стандартах:

  • Визначимося з під'єднанням (гарячий підведення зверху, ви пам'ятаєте), нижню частину віддамо під обратку;
  • На верхньому вході, протилежному входу теплоносія, ставиться пробка з краном Маєвського, для спуску повітря;
  • На нижньому виході, протилежному виходу обратки, встановлюємо глуху пробку радіатора.

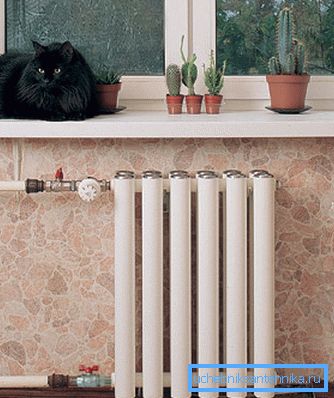

На вхід і на вихід встановлюємо крани.

Порада! Всі з'єднання, для яких не передбачені гумові ущільнювачі, герметизируем клоччям і спеціальною пастою, або ж спеціальної ФУМ стрічкою, нагадує ізоляційну стрічку.

Кілька слів про сумісність

матеріал властивості
чавун Приймає все, що підходить йому по різьбі
сталь Прекрасно почуває себе з латунню, нержавейкой, міддю
алюміній Погано переносить мідь, латунь. Оцинкування сприймає як необхідність

Стиковка - процес остаточний

На сьогодні в процесі обв'язки можуть брати участь три види труб:

  • Обв'язка чавунних радіаторів опалення з металевими трубами. Якщо чесно, то метал + чавун, це варіант вчорашнього дня. Вибрали чавунні батареї через їх надійності, тривалого утримання температури, будь ласка, користуйтеся, але труби можна поміняти на поліпропілен;
  • Обв'язка радіаторів опалення металопластиковими трубами. Досить надійний варіант. Має металеву оплетку, дозволяє підійти до будь-яких важкодоступних місцях, не змінюючи схему з'єднання. Прекрасно повторює будь-яку кривизну стіни.
  • Схеми обв'язки радіаторів опалення поліпропіленом найцікавіша. При всіх перевагах, аналогічних металопластикових труб, поліпропіленові з'єднання на порядок надійніше. Так, в даному випадку застосовується пайка за допомогою спеціальних паяльників для таких труб.

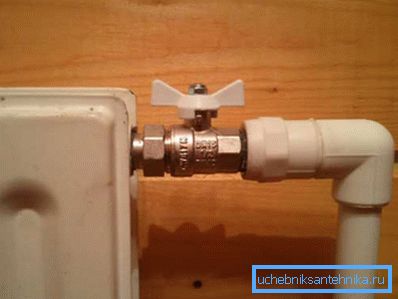

Пенопропілен - труба і пайка - моноліт.

Порада! Поліпропіленові конструкції виставляються повільніше металопластикових, але зате ви отримуєте гарантію на трубу, з'єднання, пайки. У випадку ж з металопластику різниці температур дають різні розширення на метал і на пластик, що може привести до течі, причому в самий невідповідний момент.

На закінчення

Правила обв'язки радіатора прості: головне знати, куди підключити, а відео в цій статті підкаже, які фітинги вам потрібні, і під який ключ.
