Одноконтурна система опалення - схема пристрою і особливості

Жодне житловий будинок не може нормально функціонувати без кліматичної системи, завдяки якій в кімнатах досягається комфортна для проживання людей температура. Існує величезна кількість різних схем, однак найбільш проста і недорога - одноконтурна система опалення, про особливості конструювання якої своїми руками і піде мова нижче.

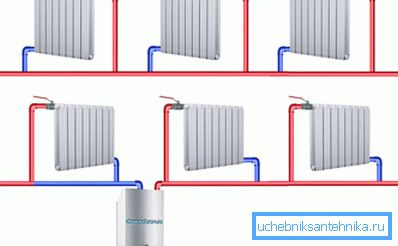

Одноконтурна схема опалення - недорогий і ефективний спосіб обігріву

опис схеми

складові елементи

Одноконтурні опалення відрізняється від інших схем прокладки трубопроводів кількістю використовуваних магістралей. Тут для подачі теплоносія до радіаторів і повернення охолодити рідини до котла використовується одна труба.

Лише умовно вона ділиться на дві ділянки:

  • подає магістраль;
  • зворотна магістраль (обратка).

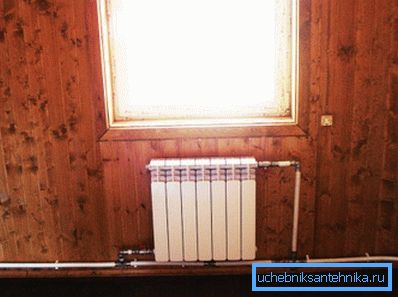

У однотрубної системі (на фото) і подача, і відведення теплоносія проводиться по одній трубі

Крім трубопроводів до складу даної системи обігріву входять наступні складові елементи:

Назва опис
котел Головна діюча особа. Саме тут теплова енергія, що отримується від спалювання палива, передається теплоносія (води або антифризу). Потім рідину через труби потрапляє в радіатори, де відбувається вторинний обмін - тепло води через стінки батарей передається повітрю і предметів в кімнаті.
радіатори Основне теплообмінне обладнання. Вони встановлюються в усіх приміщеннях, які потрібно опалювати. Без них було б неможливо організувати ефективний теплообмін, так як площі труб часто не вистачає, щоб обігрівати приміщення.
Розширювальний бак Необхідний для компенсації тиску в замкнутій системі обігріву та зберігання води, яка збільшується в обсязі при нагріванні. Бувають відкритого і закритого типу. Другі краще, так як перешкоджають випаровуванню теплоносія і можуть встановлюватися на будь-якій ділянці системи (а не тільки в її верхній точці).
фурнітура Сюди включаються всі інші невеликі за розміром, але від цього не менш важливі деталі: запірна арматура, термоклапан, крани Маєвського і так далі.

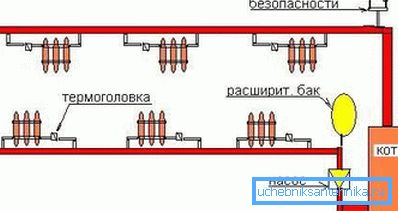

Крім труб і котла для монтажу системи опалення необхідні і інші устрйоства

Зверніть увагу! Існує однотрубний опалювальний контур з природною циркуляцією рідини по трубах і примусовою. В останньому випадку обов'язковим елементом монтируемой кліматичної мережі є циркуляційний насос, що перекачує теплоносій.

Переваги і недоліки

Працює описуваний контур опалення наступним чином: розігріта рідина стає менш щільною і легшою, тому витісняється важкої холодною водою в верхню точку системи обігріву.

Потім, остигаючи, теплоносій опускається вниз, попутно протікаючи через все встановлені радіатори і віддаючи накопичене тепло повітрю в кімнатах. Тому батареї, розташовані ближче до котла (або на верхніх поверхах), гріють краще. Це і є один з найсерйозніших недоліків одноконтурного опалення.

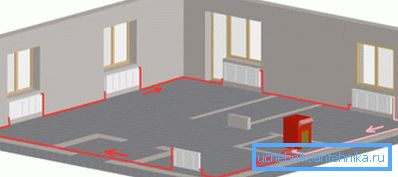

Однотрубна система не дозволяє регулювати обсяг теплоносія, що надходить в радіатори опалення

Щоб компенсувати різницю температур, радіатори, розташовані ближче до нагрівача, мають меншу площу теплообмінника, в той час як найдальші конструюються з більшої кількості окремих секцій, що збільшує їх потужність.

Є ще кілька способів збільшення ефективності одноконтурной системи опалення:

  1. Установка циркуляційного насоса. У цьому випадку рідина перетікає за приладами опалення інтенсивніше, в результаті чого підвищується ефективність роботи всієї кліматичної мережі.
  2. Правильне розміщення радіаторів. Для зменшення тепловтрат рекомендується ближні до котла батареї по можливості встановлювати в самих теплих приміщеннях - внутрішніх кімнатах, який має мінімум вікон.
Щоб забезпечити рівномірний нагрів кімнат, доводиться встановлювати великі радіатори опалення

З іншого боку, одноконтурні опалення все ж досить популярно.

Воно широко застосовується в індивідуальному будівництві, так як має безліч переваг:

  • низька вартість монтажу - для установки необхідно купувати мінімум труб та іншої фурнітури, знижуються також і витрати на оплату послуг монтажних бригад;
  • більш естетичний вигляд - так як є тільки одна труба, її легше заховати, замаскувати або забетонувати в стіну (пол);
  • можливість вибору потоку гарячої води - включення тих чи інших контурів здійснюється за допомогою ручної або автоматичної запірної арматури;
  • можливість прокладки трубопроводів під міжкімнатними дверима.

Зверніть увагу! Точна схема розміщення трубопроводів безпосередньо залежить від планування будинку. Необхідно вибирати такі місця, які гарантують мінімальну кількість тепловтрат.

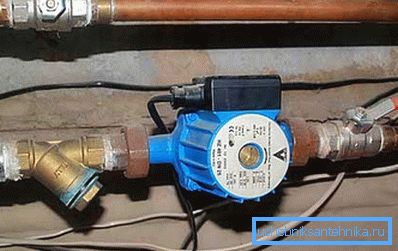

Система опалення великого будинку вимагає наявності циркуляційного насоса

Пам'ятайте, що ефективний перетік рідини природним способом неможливо організувати в таких випадках:

  • загальна площа будинку перевищує 200 квадратних метрів;
  • протяжність контуру більше, ніж 30 метрів;
  • до одного контуру опалення підключено більше 10 радіаторів обігріву.

В цьому випадку вам все ж доведеться встановлювати циркуляційний насос або купувати котел, вже обладнаний ім.

теплотехнічний розрахунок

Комфорт в приміщеннях залежить не тільки від схеми прокладки, а й від кількості теплової енергії, яку батареї віддають повітрю кімнат. Тому, щоб не замерзнути взимку, потрібно зробити правильний теплотехнічний розрахунок. Про це, до речі, говорить і інструкція, закріплена чинними СНиП.

Завдяки правильному розрахунку можна вибрати:

  • котел потрібної потужності - слабкий не зможе обігріти будинок, потужний буде даремно палити дорогі енергоносії;
  • радіатори потрібної площі - це допоможе значно скоротити витрати на їх покупку.

Розрахунки можна зробити самостійно (за допомогою спеціальної комп'ютерної програми) або звернутися в спеціалізовану інженерну фірму. Другий варіант більш витратний, але так ви будете впевнені в правильності наданих вам даних.

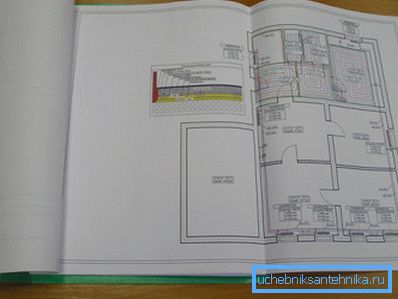

Перед монтажем опалення потрібно виконати теплотехнічний розрахунок споруди

Крім того, інженери цієї організації підготують і схему контурів опалення, накреслену на наданому плані вашого будинку (квартири). Це значно полегшить монтаж і допоможе купити потрібну кількість матеріалів.

Різновиди одноконтурних схем

З вертикальною системою розводки

В цьому випадку теплоносій, розігрітий котлом, по вертикально встановленому стояку піднімається до найвищій точці опалювальної мережі (на горище або під стелю верхнього поверху), звідки потім стікає вниз, попутно нагріваючи розташовані на кожному поверсі будинку батареї.

Особливості конструювання та роботи вертикальних контурів опалення полягають у наступному:

  • переміщення теплоносія може забезпечуватися природним способом, без використання електричного обладнання;
  • всі ділянки труб повинні бути прокладені з невеликим ухилом в бік котла, щоб збільшити інтенсивність циркуляції води і уникнути утворення повітряних пробок;
  • труби складно ховати в стінах, так як в цьому випадку ви навряд чи зможете дотримати ухил;
  • система працює абсолютно автономно, тому навіть у разі аварійного припинення подачі електроенергії без тепла ви не залишитеся.

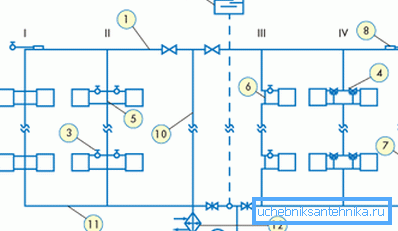

Схема одноконтурного опалення з вертикальною розводкою

З горизонтальною системою розводки

Тут вертикальний стояк НЕ монтують. Магістральний трубопровід проводиться уздовж підлоги або під ним. Якщо ви вирішили замаскувати труби в бетонному стягуванні, подбайте про їх теплоізоляції, інакше не уникнути досить значних тепловтрат.

Крім того, бажано і в цьому випадку дотримуватися ухил:

  • по-перше, мережа опалення зможе працювати (хоч і менш ефективно) при відключенні електроенергії;
  • по-друге, при заповненні труб рідиною ви уникнете утворення повітряних пробок.

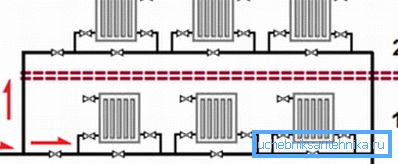

Схема одноконтурного підключення з горизонтальною розводкою

Способи підключення радіаторів

Тут ми не будемо розглядати окремі конструкції батарей і варіанти розміщення патрубків (знизу, збоку і так далі). Зупинимося лише на підводці труб. Всі варіанти стикування радіаторів вказані в таблиці.

Проточне підключення радіаторів
вид опис
проточне В цьому випадку контур опалення підключається до вхідного і вивідного патрубка батареї. Вода протікає через кожен радіатор, встановлений в системі, так як іншого шляху у неї просто нет.Такое підключення не дозволяє регулювати інтенсивність роботи приладів опалення. Крім того, в разі протікання нагрівальних пристроїв доведеться повністю зупиняти систему обігріву і зливати теплоносій.
замикає Тут вхідний і вихідний патрубки батареї з'єднуються ще і обвідним ділянкою труби (так званим байпасом). Потрібно брати деталь, діаметр якої трохи менше основного подає контура.Вода, вступаючи до батареї, розподіляється на два потоки: в батарею і в байпас. Встановивши на вхідному патрубку термоклапан, а на вихідному і байпасе - запірну арматуру, можна легко регулювати температуру в кімнатах і виконувати заміну батарей без зупинки роботи загального опалення.
Батарея з обвідним ділянкою трубопроводу

Монтаж одноконтурной опалювальної системи

Конструювання кліматичної мережі з одним трубопроводом виробляється в такій послідовності:

  1. встановлюється котел. Зі зрозумілих причин монтувати його потрібно в найнижчій точці системи. Чим більше буде перепад висот між радіатором і нагрівачем, тим краще буде теплообмін в системі.

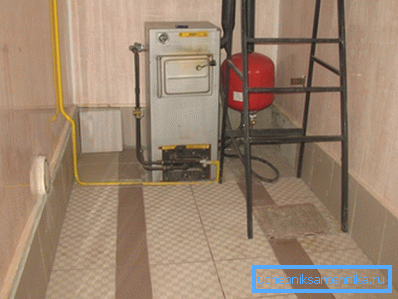

Котел повинен бути розташований нижче рівня радіаторів

Якщо у вас немає можливості встановити агрегат у підвалі, для нього потрібно облаштувати приямок, відлитий з бетону і облицьована керамічною плиткою.

Зверніть увагу! Якщо ви вирішили робити систему з примусовою циркуляцією, до подібних хитрощів можна не вдаватись. Однак, розмістивши обігрівач описаним вище способом, ви зробите систему обігріву більш незалежною від інженерних мереж загального користування.

  1. монтуються радіатори. Тут потрібно строго дотримуватися горизонталь і вертикаль, інакше в батареях будуть накопичуватися мінеральні відкладення, які рано чи пізно закупорять всі канали. Через це доведеться або проводити чистку, або міняти пристрою.

Також потрібно дотримати відстані між батареєю і конструктивними елементами будівлі. Порушення технології навішування батареї призведе до того, що навколо неї буде погано циркулювати повітря. Це негативно позначиться на ефективності роботи пристрою.

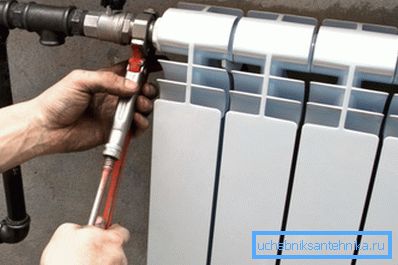

Під час установки батарей стежте за рівнем
  1. монтаж трубопроводів. Тут слід визначитися з матеріалом труб. Найбільш поширені кліматичні мережі з полімерних деталей, однак, якщо частиною системи є твердопаливний котел, краще віддати перевагу сталеві. Згаданий агрегат нагріває теплоносій до температури, що перевищує 95 градусів Цельсія, що дуже шкідливо для пластикових труб.
Труби в однотрубної системі повинні бути прокладені під ухилом
  1. Встановлення додаткових елементів. Монтуються електричні насоси, КОНТРОЛЮ І регулююче обладнання, розширювальний бак, повітряні клапани і так далі.
  2. Остання стадія роботи - опресовування. Для її проведення краще запросити кваліфікованого працівника зі спеціальним пневматичним пристроєм.

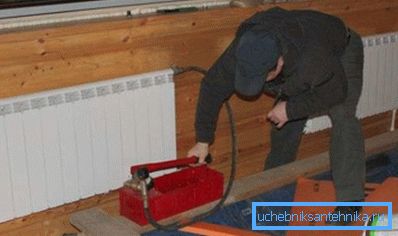

Завершальний етап роботи - опресовування опалення

висновок

Одноконтурна система обігріву - дешевий і ефективний спосіб забезпечення теплом невеликих за площею будинків і квартир. Однак якщо ви є власником пентхауса або величезного маєтку за містом, краще вибрати інші варіанти.

Про них ви можете дізнатися, ознайомившись з відео в цьому матеріалі.
