Одноконтурні газові котли опалення: економний обігрів з

Найпоширенішим, екологічним та економічним обладнанням для обігріву приватних житлових будинків і квартир справедливо вважаються двоконтурні і одноконтурні газові підлогові котли опалення. І, хоча останні не можуть нагрівати воду для гарячого водопостачання, їх ціна трохи нижче, як і витрата газу, що робить подібний вибір більш ніж виправданим.

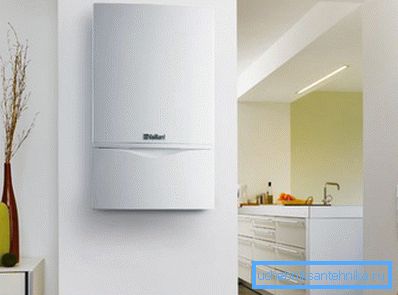

На фото - одноконтурний газовий котел

Принцип роботи та особливості

Як ви вже зрозуміли, сучасною промисловістю випускаються дві основні різновиди газового кліматичного обладнання:

  1. Двоконтурні нагрівачі, які крім підвищення температури теплоносія, що надходить в систему опалення, здійснюють нагрів води, використовуваної в побутових цілях. Для цього в камері згоряння є два змійовика, а в деяких випадках - накопичувальна ємність, яка містить запас вже підігрітої води.
  2. Одноконтурні газові опалювальні котли - виконують тільки одну функцію - підтримання комфортної температури в приміщенні. Їх переваги полягають в невеликий (в порівнянні з попередньою різновидом) вартості, зниженій витраті теплоносія, простоті конструкції, легкості установки і обслуговування.

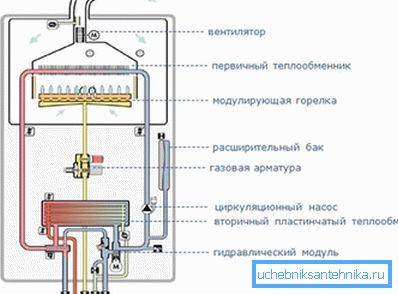

Схема роботи одноконтурного загово котла

Газові котли одноконтурні - опалення, але не гарячого водопостачання - відомі вже давно. Ще в минулому столітті інженери знайшли спосіб перетворення енергії згорає газу в тепло, обігрівати оселі.

Однак, у порівнянні з використовувалася раніше ацетиленового пальником, сучасні апарати мають безліч переваг, якими і було обумовлено їх широке поширення:

  • всі шкідливі для людини продукти згоряння виводяться назовні через спеціальний коаксіальний канал;
  • газові одноконтурні котли опалення ефективно розподіляють тепло по всіх приміщеннях будинку (за допомогою радіаторів опалення, трубопроводів і теплоносія) і не вимагають проведення в кожну кімнату газопроводу;
  • все опалювачі містять КОНТРОЛЮ І управляє обладнання, використовуючи яке ви можете своїми руками задати необхідний режим роботи, підтримуваний протягом усього опалювального сезону;
  • підлогові і настінні газові одноконтурні опалювальні котли мають вдосконалену конструкцію камери згоряння, завдяки якій досягається дуже високий коефіцієнт корисної дії (як запевняють деякі виробників - більш 100%).

Зверніть увагу! Незважаючи на всі переваги, одноконтурний газовий котел опалення продовжує залишатися обладнанням підвищеної небезпеки, так як порушення порядку поводження з газом може завдати шкоди здоров'ю людини і майну. Тому існує інструкція, що містить правила техніки безпеки, яку слід неухильно дотримуватися.

При використанні газового котла не забувайте про техніку безпеки

переваги використання

В даний час, крім природного газу, існує кілька інших енергоносіїв, які можуть бути використані для опалення житлового будинку або приміщення комерційного призначення:

  • дрова;
  • вугілля;
  • електроенергія;
  • дизельне паливо.
Нагріти приміщення можна не тільки газовим котлом

Аналіз цін на перераховане вище паливо переконливо доводить, що найбільш вигідним зараз є використання газу.

Замінити газовий одноконтурний опалювальний котел і, при цьому бути більш економічним, може альтернативне інноваційне обладнання, що використовує для опалення енергію ультрафіолетових променів сонця, вітру і тепла, накопиченого грунтом.

Мова йде про наступні пристроях:

  • сонячні колектори;
  • вітряні електростанції;
  • теплові насоси.

Але початкові витрати на установку такого обладнання досить високі, а термін окупності становить від 15 до 30 років, що є далеко не кожному споживачеві. Тому магістральний природний газ є чи не єдиною альтернативної.

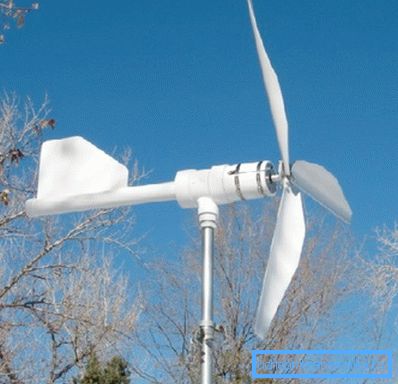

Енергія вітру - майбутнє технологій контролю мікроклімату

Зверніть увагу! Всі зручності, які надає одноконтурний газовий опалювальний котел, доступні тільки в тому випадку, якщо до квартири або будинку підведено магістральний газопровід.

різновиди

Місце встановлення

Залежно від потужності, розмірів і конструктивних особливостей розрізняють кілька різновидів газових опалювачів:

  1. Одноконтурні настінні газові котли опалення. Як правило, це побутові прилади невеликої потужності і розмірів, які можуть використовуватися для обігріву міської квартири, дачного будиночка або невеликого по площі котеджу. Їх основна перевага - компактність. Для монтажу не потрібно виділяти окреме приміщення, досить навісити його на стіну кухні або в коморі.

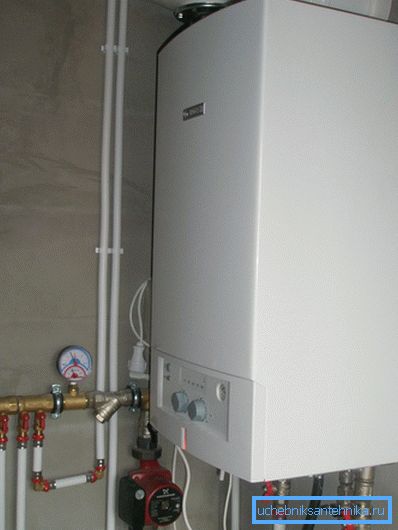

Настінний газовий котел
  1. Одноконтурні підлогові газові котли опалення. Це масивні пристрої великої потужності, здатні забезпечити теплом житлові будинки площею понад 300 кв.метрів, а також приміщення промислового та комерційного призначення.

Устаткування відрізняється масивністю, тому кронштейни не можуть витримати їх вага. Їх, як правило, встановлюють на підлогу в котельних, які представляють собою кімнату в будинку або окрема будівля. Останній варіант більш кращий, тому що дозволяє захистити проживають в будинку людей від витоків газу.

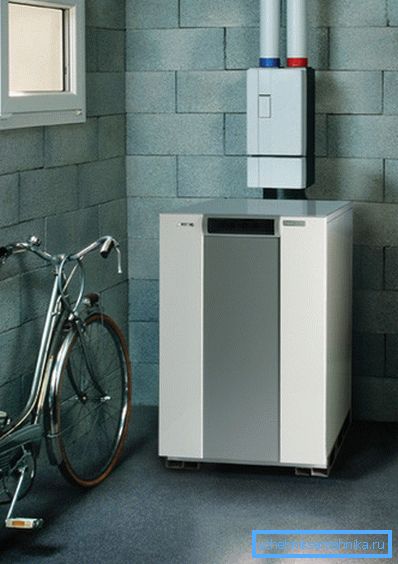

котел

використовуваний енергоносій

Газові настінні одноконтурні опалювальні котли працюють на природному газі, який подається до споживача магістральним трубопроводом. Однак багато побутових моделі поставляються разом з деталями, що дозволяють з легкістю переобладнати пальник для використання зрідженого газу, який можна купити в балонах.

Потужні підлогові нагрівальні пристрої не можуть функціонувати на балонному паливі, так як для їх роботи необхідний занадто великий резервуар, що робить таке рішення економічно невигідним.

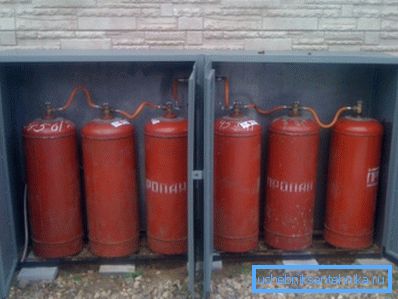

Котел може бути модернізований для використання балонного газу

матеріал теплообмінника

Під цим терміном розуміється вузол газового агрегату, за допомогою якого тепло від згоряння палива передається теплоносію. Останній по трубах надходить в радіатори опалення, які і здійснюю нагрівання повітря.

Сучасні виробники випускають опалювачі, теплообмінник яких виготовляється з таких матеріалів:

  1. сталь. Найбільш дешеві, але найменш довговічні моделі. Термін їх служби не перевищує 10 років, після чого може знадобитися заміна. Сталеві теплообмінники не встановлюються в котлах великої потужності через їх низьку ефективність.

Конструктивно такий теплообмінник складається з циліндра, де відбувається горіння, навколо якого по спіралі укладено труби з циркулюючої по них водою. Паливо в таких котлах є газоповітряну суміш, тому опалювальне обладнання і вимагає наявності двоканальної газоходу, що здійснює забір свіжого повітря з вулиці.

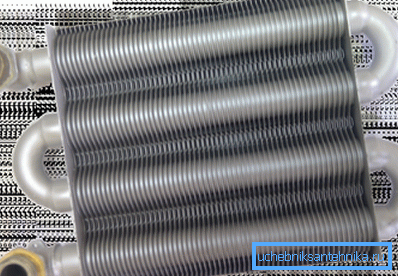

сталевий теплообмінник
  1. чавунні. Їх широкому поширенню заважає велика вага і чутливість до значних температурних коливань (чавун в цьому випадку тріскається). Однак, до плюсів слід віднести високу теплопровідність, інерційність і довговічність.

Найчастіше чавунні теплообмінники встановлюються в потужних підлогових котлах, де вага не відіграє суттєвої ролі.

  1. мідний. Більш ніж в 8 разів ефективніше як чавуну, так і стали. Однак мідь не може витримувати високу температуру, тому теплообмінники такої конструкції встановлюються тільки в малопотужних опалювальних системах, призначених для індивідуального використання (в квартирах і невеликих котеджах).

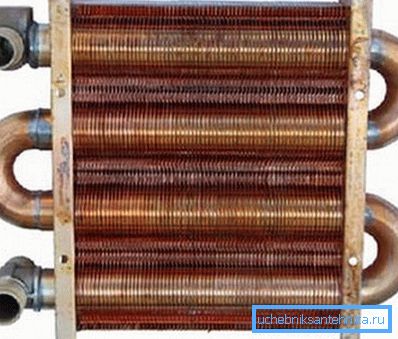

Теплообмінник з міді

Конструкція камери згоряння

Одноконтурні котли, які використовуються для побутових потреб, можуть мати відкриту і закриту камеру згоряння.

Перші, тобто котли, обладнані атмосферним пальником, використовують для підтримки полум'я повітря, що знаходиться в приміщенні. Крім того, для видалення небезпечних для людини продуктів горіння їм необхідні димар.

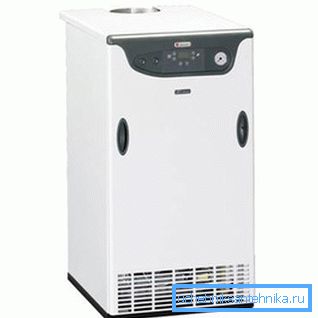

Котел з атмосферним пальником

Щоб забезпечити безпеку мешканців будинку при використанні котла з відкритою камерою згоряння, потрібно дотримуватися таких вимог:

  • обігрівач може встановлюватися тільки в окремому приміщенні (котельні), площа якого перевищує 4 кв.метрів (іноді більше - все залежить від потужності і розмірів використовуваного агрегату);
  • для забезпечення провітрювання в котельні повинна бути обладнана двері шириною не менше 80 см і вікно;
  • необхідно дотримуватися певних правил і при конструюванні димоходу - він повинен бути ширше, ніж вихідний патрубок котла, стояти строго вертикально (в крайньому випадку, мати не більше 3 поворотів), і виготовлятися з нержавіючої сталі з утеплювачем, який перешкоджає утворенню конденсату.

Зверніть увагу! При порушенні правил конструювання димоходу в ньому не з'явитися природна тяга повітря, що видаляє продукти згоряння. Через це в приміщенні може накопичитися вибухонебезпечний газ, небезпечний для людини.

На відміну від описаної вище різновиди, котел із закритою камерою згоряння обладнаний турбіною, всмоктуючої свіже повітря і видаляє продукти згоряння. Для роботи такого опалювального обладнання досить встановити коаксіальний канал невеликого діаметру, що виходить на вулицю.

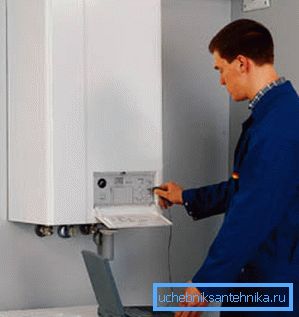

Котел з примусовою вентиляцією

Вихідна труба складається з двох деталей: по внутрішній - видаляється дим, по зовнішньої - втягується повітря. Повітряна суміш, яка надходить в пальник, частково підігрівається, що збільшує ефективність роботи обладнання.

Недоліком котла з турбіною є необхідність його підключення до електричної мережі, адже електроенергія потрібна для живлення двигуна повітряного вентилятора.

метод розпалювання

В даний час найбільш поширені моделі газових котлів, обладнані електронними пристроями розпалу. Спеціальне обладнання аналізує температуру навколишнього середовища і запалює або гасить полум'я в залежності від зовнішніх умов.

Завдяки електронному розпалювання досягається значна економія газу при збереженні комфортних умов в кімнаті. А обладнання працює, не вимагаючи участі людини.

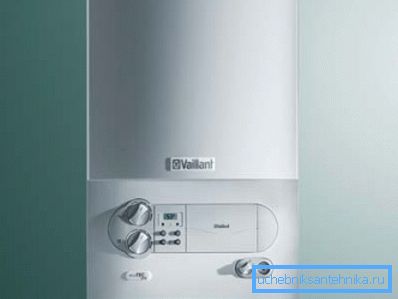

Котел з електронним підпалом не вимагає участі людини під час роботи

Проте, такі моделі котлів мають кілька мінусів:

  • при припиненні подачі електроенергії агрегат перестане функціонувати, що при тривалій аварії може привести до замерзання теплоносія і порушення цілісності трубопроводів і радіаторів;
  • установка таких котлів неможлива на дачах, де в цілях пожежної безпеки подача електроенергії після закінчення літнього сезону повністю припиняється.

Рішенням проблеми є покупка котла з пьезорозжігом. В цьому випадку для ініціювання процесу горіння необхідно натиснути спеціальну кнопку. Після цього займання газу відбувається за допомогою постійно діючого запальника.

Мінус такого рішення - підвищена витрата природного газу, який витрачається на горіння запальника.

Використання відведеного тепла

Виробники газових котлів постійно працюють над підвищенням ефективності їх використання і збільшенням коефіцієнта корисної дії.

Завдяки їх зусиллям зараз існує два основних типи котлів, один з яких більш економічно вигідний:

  1. Конвекційні опалювальні агрегати. На ефективність роботи котла впливає волога, яка утворюється в теплообміннику. Для її видалення в цьому різновиді котлів використовується висока температура камери згоряння. Однак, при цьому частина енергії, одержуваної від спалювання газу, витрачається на випаровування, а не на розігрів теплоносія.
  2. конденсаційний котел. У цьому випадку температура теплообмінника трохи нижче, що призводить не до випаровування, а конденсації рідини. Завдяки цій конструктивній особливості і досягається збільшення потужності обладнання.
Схема роботи конденсаційного котла

висновок

Одноконтурні опалювальні котли - відмінне рішення для забезпечення комфортного мікроклімату в будинку або квартирі. Однак якщо ваше житло не обладнане централізованої інженерними мережами подачі гарячої води, необхідно буде подбати про це додатково (див.також статтю Газові двоконтурні котли опалення - відмінне рішення для опалення заміського будинку).

Більш докладно про кліматичні системах, використовуваних в приватних будинках і квартирах, ви можете дізнатися з відео, запропонованого вашій увазі.
