Однотрубна система опалення ленинградка: простота і

У цій статті нам належить познайомитися з однією з найбільш простих і поширених схем опалення - ленінградкою, або барачної системою. Ми дізнаємося, які переваги і недоліки вона має на тлі альтернатив, як правильно підключати до неї опалювальні прилади та на які діаметри труб варто орієнтуватися. Отже, в путь.

Що це таке

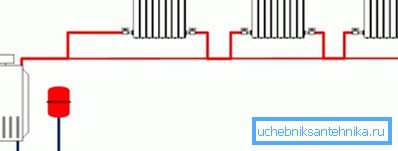

Ленинградка - це, спрощено кажучи, труба розливу, що оперізує будинок або опалювальне приміщення по периметру. Опалювальні прилади врізані безпосередньо в неї короткими підводками. Перепад, необхідний для циркуляції, зазвичай створюється циркуляційним насосом або врізкою в теплотрасу через елеваторний вузол.

Щоб встановити інтервал між циркуляції теплоносія (і, відповідно, температури далеких від початку кільця радіаторів) можуть використовуватися:

• Плавне або ступеневе регулювання продуктивності циркуляційного насоса.
• Дросселирующие запірна арматура.
• Підпірна шайба.

Крім того: ленінградка може використовуватися в системах з природною циркуляцією теплоносія (гравітаційних). У цьому випадку швидкість циркуляції регулюється нагріванням теплообмінника в печі або котлі.

Області застосування

Обмеження випливають із пристрою барачної схеми.

1. Вона може застосовуватися в приміщеннях, конфігурація яких дозволяє зробити кільце нерозривним. Велика кількість перегородок, панорамні вікна і дверні прорізи не те щоб ставили на Ленінградці хрест, але вони зроблять її монтаж настільки трудомістким, що мимоволі задумаєшся про альтернативи.

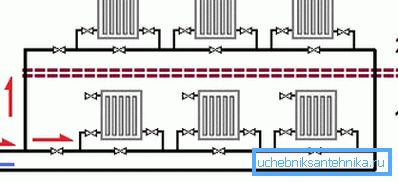

2. Ця схема не підходить для багатоповерхових будівель. По крайней мере, в чистому вигляді: у межах окремих квартир в новобудовах однотрубну кільце часто використовується; проте система опалення кожної квартири врізана в пару цілком традиційно розведених стояків.

Плюси і мінуси

Що корисно знати про Ленінградці?

переваги

• Вона безвідмовна. Абсолютно безвідмовна. Ситуація, коли система зупиняється через завоздушіванія, повністю виключена.
• Вона допускає незалежне регулювання опалювальних приладів і їх демонтаж. При цьому відключення, дросселирование або відсутність одного радіатора не впливає на роботу інших.
• Як уже згадувалося, вона може працювати з примусовою і природною циркуляцією.
• Запуск контуру гранично простий незалежно від наявності в ньому повітря. Оскільки тиск у водопроводі або теплотрасі суттєво перевищує атмосферний, при розташуванні радіаторів над розливом повітря буде витіснений в їх верхню частину.
• Циркуляція теплоносія почнеться навіть при завоздушенной системі, причому за рахунок теплопровідності опалювальних приладів вони будуть повністю прогріті до стравлювання повітря.

Нюанс: схема буде працювати описаним чином лише при схемі підключення радіаторів знизу вниз.

недоліки

До них можна віднести, мабуть, тільки неминучий розкид температур між першими і останніми опалювальними приладами в контурі. Якщо бути точним, розкид буде відчутним на вході радіаторів: балансування опалювальної однотрубної системи при необхідності здатна вирівняти тепловіддачу.

особливості монтажу

Чи є якісь правила, яких варто дотримуватися при монтажі ленінградки своїми руками?

• Радіатори не розривають розлив, а врізаються паралельно йому. При послідовної врізки опалювальних приладів потік теплоносія через них дещо збільшиться, зате ми втратимо всіх булочок барачної схеми - простого запуску, відмовостійкості та можливості незалежного регулювання температури на кожній батареї.

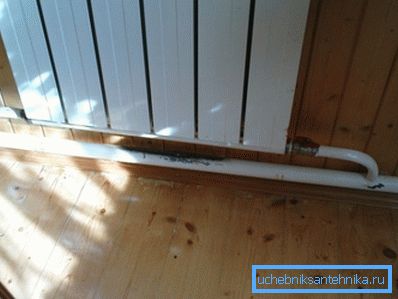

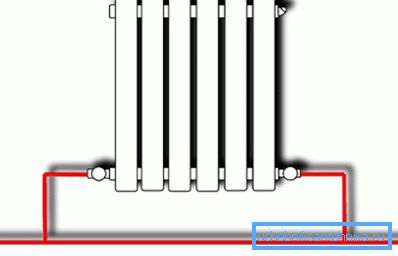

• Як вже говорилося, краще використовувати врізку знизу вниз: підводки підключаються до нижніх різьбленням радіатора з обох сторін. Інструкція пов'язана з тим, що саме при такій схемі наявність повітря в батареї не впливатиме на циркуляцію через її нижній колектор. З тих же міркувань розлив варто розташувати під опалювальними приладами, а не над ними.

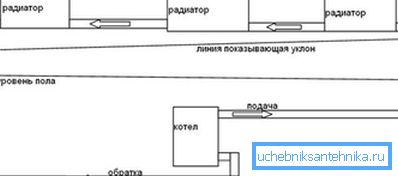

Нюанс: ці рекомендації не застосовуються для системи з природною циркуляцією. Для руху води самопливом розлив волею-неволею доведеться прокласти з ухилом; перші радіатори виявляться нижче нього. Втім, при відкритому розширювальному баку підбурювання повітря безумовно не стане проблемою.

• Як опалювальні прилади не варто використовувати конвектори (змійовики з ребрами для збільшення тепловіддачі). Вони знову-таки позбавлять нас однією з булочок ленінградки - здатності працювати на обігрів навіть в завоздушенном стані.
• При проектуванні системи варто дотримуватися наступних мінімальних розмірів:

Нюанс: розумний максимум протяжності розливу в системі з природною циркуляцією - близько 40 метрів. При більшій площі будинку краще розоритися на циркуляційний насос.

• Кожен опалювальний прилад комплектується наступним набором арматури:

• Відтинає кульовим вентилем на вході. Він дозволить повністю відключити радіатор для ремонту або заміни, які не скидаючи весь контур.

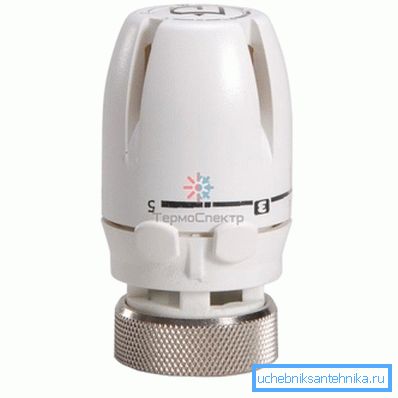

• Дроселем на виході. З його допомогою можна знову-таки повністю відсікти опалювальний прилад або обмежити циркуляцію через нього, тим самим знизивши температуру. Замість дроселя може бути встановлена ​​запірна головка, яка буде регулювати власну прохідність в автоматичному режимі, в залежності від температури в приміщенні.

Корисно: з міркувань економії замість дроселя або термоголовки можна встановити ще один вентиль. Його ціна значно нижча; проте регулювати вентилем прохідність підводки досить незручно.

• Воздушником на одній з верхніх пробок радіатора. Для відведення повітря може використовуватися кран Маєвського, вентиль або звичайний водорозбірний кран.

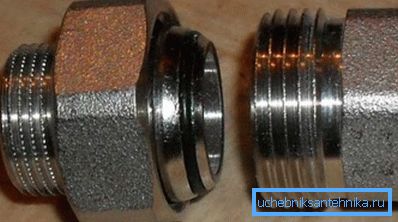

• При монтажі на сталеві підводки з боку пробки з лівою різьбою ставиться знімний зганяння, що дозволяє при необхідності демонтувати радіатор без зварювання. Як правило, сталеві підводки в комплекті з біметалічними радіаторами використовуються в будинках, підключених до центрального опалення з його не завжди передбачуваними температурами і тиском. В автономних системах використовуються труби з поліпропілену та металопластику; для підключення батарей в цьому випадку простіше поставити пару американок.

висновок

Сподіваємося, що запропонований увазі читача матеріал допоможе йому в проектуванні системи опалення і її монтажі. Як завжди, в прикріпленому до статті відео можна знайти додаткову тематичну інформацію. Успіхів!
