Однотрубна система опалення приватного будинку особливості і
Однотрубна система опалення є найбільш простим і економічним рішенням для приватних будинків. Однак, щоб вона була дійсно ефективною, перш ніж приступити до її пристрою необхідно ознайомитися з деякими нюансами і особливостями такого опалення. Тому далі ми детальніше розглянемо, що являє собою дана схема і як виконується однотрубну опалення приватного будинку своїми руками.
Особливості
Головна відмінність даної системи від двухтрубной полягає в тому, що в ній відсутній поділ магістральних каналів на прямі і зворотні. В результаті замкнутий контур опалення проходить по всьому будинку по певній траєкторії. При цьому в необхідних точках послідовно підключаються радіатори.
Вирівнювання температур в різних приміщеннях здійснюється шляхом зміни кількості секцій батарей, а також установки перемичок.
Крім того регулювати температурний баланс дозволяють наступні пристрої:
- Термостатичні клапани;
- Балансувальні вентилі,
- Радіаторні регулятори або кульові крани.
В цілому, пристрій такої системи досить просте.
переваги
Вже згадана схема має безліч переваг, серед яких можна виділити:
- економічність конструкції, так як для її монтажу потрібно набагато менше труб.
- Простий монтаж і ремонт.
- Можливість прокладати магістральний трубопровід над рівнем підлоги або навіть під ним.
- Можливість реалізації як в одноповерховому будинку, так і в будові з декількома поверхами. Причому, замкнуте кільце може охопити навіть більшу площу будинку.
Саме з цих причин схема однотрубної системи опалення приватного будинку отримала широке поширення.
недоліки
Поряд з достоїнствами однотрубна система має і деякі недоліки:
- Неефективно працює без примусової циркуляції, здійснюваної за допомогою спеціального насоса.
- Якщо створити тиск в системі за допомогою верхньої трубної розводки, необхідно використовувати труби з великим діаметром, ціна яких вища. Крім того, комунікації можуть зіпсувати інтер'єр приміщення. Тому з естетичної точки зору краще приховати труби під підлогою.
- Відсутня можливість регулювання ступеня нагріву окремих батарей (при монтажі за простою схемою).
В цілому, як ми бачимо, недоліки такої схеми не критичні.
Способи монтажу радіаторів
У однотрубної системі радіатори можуть підключатися двома способами. Тому, перш ніж виконати монтаж конструкції, необхідно ознайомитися з особливостями обох варіантів:
| Проста нерегульована схема | Має мінімальну кількість з'єднань і елементів. Батареї в цьому випадку підключаються в двох точках - на вході і на виході. Як вже було сказано вище, недоліком такої схеми є те, що виконати відключення одного радіатора невозможно.Із невисоку ефективність і нерівномірного нагрівання батарей, таку схему можна застосовувати лише в невеликих приватних будинках. |

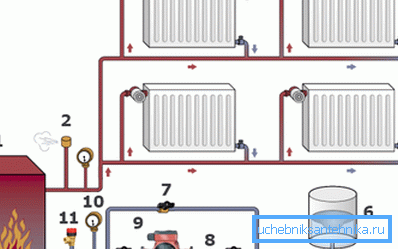

| Схема «ленінградка» | Є більш удосконаленим варіантом - на вході і виході радіаторів монтуються крани, які дозволяють окремо перекривати прилади отепленія або регулювати їх нагрівання. |
Таким чином, друга схема є більш складною і витратною, проте має важливі переваги, і тому є більш кращою. Особливо має сенс її використовувати у великих будинках.
Монтаж однотрубної системи
матеріали
Щоб облаштувати в будинку однотрубну систему опалення, слід підготувати наступні матеріали й устаткування:
- Котел необхідної потужності.
- Циркуляційний насос.

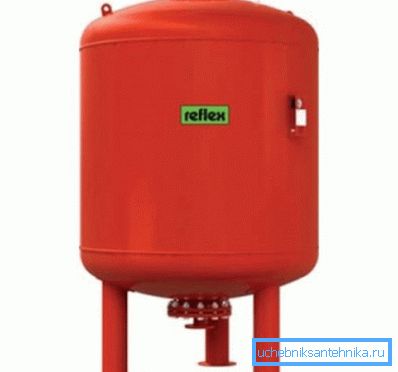

- Розширювальний бак відкритого або мембранного типу.
- Труби - 25 мм діаметром для магістралей і 20 мм для підключення батарей. Наприклад, для цих цілей можна використовувати поліпропіленові труби.
- Радіатори.
- Фітинги для труб.
- Крани Маєвського для усунення повітря з радіаторів і магістралей.
Зверніть увагу! Щоб визначитися з кількістю матеріалів, попередньо необхідно скласти проект системи в масштабі.
технологія монтажу
Отже, коротка інструкція по монтажу опалення виглядає наступним чином:
- В першу чергу необхідно встановити котел, згідно з його розташуванню на схемі.
- Потім монтується трубопровід. У місцях підключення батарей слід встановлювати трійники, що дозволить виконати байпас, як показано на схемі.
- Далі в обраному місці потрібно встановити циркуляційний насос. Технічно пристрій може підключатися до магістральної труби в будь-якому місці, проте, в результаті обмеження його максимальної робочої температури, насос повинен розташовуватися в самому «холодному» місці мережі.
- Після цього встановлюється розширювальний бак. Якщо він відкритий, то повинен розташовуватися у верхній точці, наприклад, на горищі. Мембранні баки можна встановити в будь-якому місці, найчастіше їх монтують біля котла.

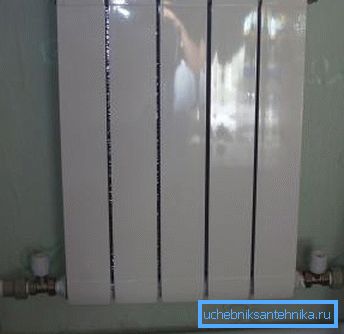

- Потім до системи підключаються радіатори згідно з проектом. Також на даному етапі встановлюються перекривають крани, заглушки і крани Маєвського.
- Завершальним етапом є опресовування стисненим повітрям. Після цього виконується пробний пуск системи і її регулювання.
Зверніть увагу! При монтажі трубопроводу опалення з природною циркуляцією необхідно витримати нахил в 3-4 градуси. Якщо ж система має на увазі примусове рух теплоносія, то ухил повинен становити 1 см на метр.
Ось, мабуть, і всі основні моменти монтажу опалення по однотрубної схемою.
висновок
Однотрубну систему опалення можна використовувати для будь-яких типів приватних будинків. Єдине, необхідно правильно скласти проект і не допускати помилок в процесі монтажу. З відео в даній статті можна зачерпнути деяку додаткову інформацію по цій темі.
