Опалення плен крок в майбутнє
Якщо у вашому будинку немає традиційної печі, а також твердопаливного, дизельного або газового котла, то ви завжди можете використовувати альтернативу - це опалення ПЛЕН або Плівковий Променистий Електричний Нагрівач. Те ж саме ви можете зустріти в магазинах під назвою ІПО або інфрачервоного плівкового Обігрівача, що ніяк не змінює суті і дії продукту.
Просто з якихось причин його виробляють з різних назвою, хоча незначні модифікації можливі в будь-якій групі.
Ми зараз розповімо вам про це альтернативному обігрівач і способі його монтажу, продемонструвавши на додаток відео ролик за цією темою.
Плівковий Променистий Електричний Нагрівач
знайомство
Отже, опалювальні системи ПЛЕН - що це таке і як це працює? Перш за все, слід звернути увагу на принцип отримання теплової енергії при даному способі обігріву - він практично такий же, як і той, що ми маємо від Сонця, яке нагріває поверхню Землі (в тому числі і воду) і все що знаходяться на ній предмети, які , в свою чергу, віддають цю енергію навколишньому повітрю. (Див. Також статтю Електричні конвектори опалення: особливості.)
Точно така ж ситуація спостерігається і з застосуванням ІПО - інфрачервоне випромінювання, потрапляючи на різні предмети в приміщенні нагріває їх, а вони вже створюють мікроклімат в кімнаті.
ІК випромінювання - це одна дуже вузька частина спектра електромагнітних хвиль і знаходиться в діапазоні між сприйнятим людським зором світлом (? = 0,74мкм) і мікрохвильовим випромінюванням (?? 1-2 мм). Найбільш корисними для людського організму (в невеликих дозах) є так звані Промені життя, які знаходяться на відрізку ?? 5-15мкм і саме так працює системи опалення ПЛЕН.
При виробництві плівкових обігрівачів заводи-виробники дотримуються певні технічні характеристики, які завжди залишаються однаковими:
- Номінальна напруга використовуваної електромережі - 220В;
- Максимально можлива потужність - 175 Вт / м2;
- Номінальний струм - 0,8 А / м2;
- Максимально можливий нагрів плівки - 50? C;
- Товщина - 1 мм; захисна ступінь - IP67;
- Можлива довжина - 1-5 м;
- Можлива ширина - 0,35 м, 0,51 м і 0,65 м.
При цьому плівкова стельова система опалення ПЛЕН має особливі параметри, які вказані в нижній таблиці.
Ширина плівки 0,35 | Ширина плівки 0,51м | Ширина плівки 0,65 | |||
Довжина / напруга | потужність | Довжина / напруга | потужність | Довжина / напруга | потужність |
1,0м / 73В | 60Вт | 1,0м / 110В | 87Вт | 1,0м / 110В | 111Вт |
1,0м / 110В | 60Вт | 1,5м / 220В | 130Вт | 1,5м / 220В | 166Вт |
1,5м / 110В | 89Вт | 2,0м / 220В | 137Вт | 1,9 м / 220В | 210Вт |
2,0м / 220В | 119Вт | 2,4 м / 220В | 208Вт | 2,5 / 220В | 276Вт |
2,5 / 220В | 149Вт | 3,0м / 220В | 260Вт | 3,0м / 220В | 332Вт |
3,0м / 220В | 179Вт | 3,4м / 220В | 295Вт | 3,4м / 220В | 376Вт |
3,5м / 220В | 208Вт | 4,0м / 220В | 347Вт | 4,0м / 220В | 442Вт |
4,0м / 220В | 238Вт | 4,6м / 220В | 399Вт | 4,4м / 220В | 486Вт |
4,5м / 220В | 268Вт | 5,0м / 220В | 434Вт | 5,0м / 220В | 552Вт |
Таблиця ПЛЕН для стелі
Примітка. Слід зазначити дуже велику ефективність інфрачервоного опалення - цей показник, як мінімум, в 3-4 рази більше, ніж у радіаторного контуру і в 2 рази більше, ніж у теплих водяних підлог.
Як зробити розрахунки
Щоб зробити розрахунок опалення ПЛЕН, вам в першу чергу слід відштовхуватися від зимової номінальної температури повітря в вашому регіоні, тобто, воно буде займати від 60% до 100% загальної площі приміщення, тому, його найпростіше встановлювати на стелі. (Див. Також статтю Біопаливо для камінів: особливості.)
Щоб визначити кількість електроенергії, яка буде витрачатися при експлуатації інфрачервоного плівкового опалення, вам потрібно підрахувати всю площу покриття, а потім помножити її на споживану потужність 1м2/ Годину ПЛЕН. Далі помножити отримане кількість Вт на кількість годин у добі і дні місяця - xВт * Xм2* 24 * 30. Отримана кількість ват множите на поточну вартість електроенергії і отримуєте місячний результат.
Звичайно, ціна на споживання електроенергії з таким способом опалення може вам не сподобається, але при правильному розподілі енергоресурсів ви зможете знизити місячну плату в два-чотири рази.
Для цього застосовуються автоматичні терморегулятори з таймером, наприклад, коли ви залишаєте будинок на тривалий час, ви можете встановити температуру обігріву на 14-16? C або навіть нижче на певний час, а перед вашим приїздом датчик автоматично переходить в інший температурний режим і ПЛЕН буде включений до підняття в приміщенні певної температури.
особливості монтажу

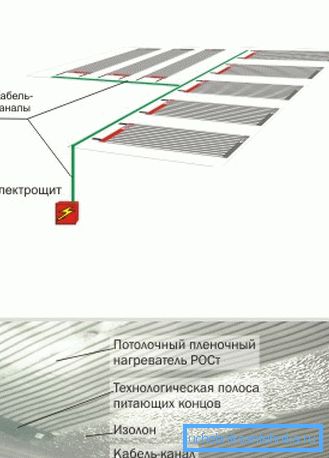

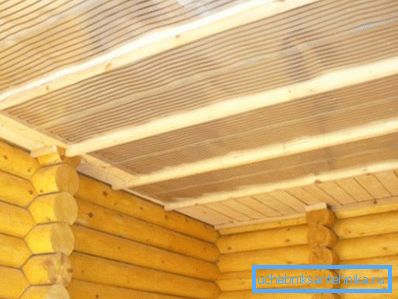

- Як правило, перед початком монтажу на підлозі або стелі, чорнову поверхню закривають изолоном, як цього вимагає інструкція від всіх заводів-виготовлювачів. Після цього визначають місце для блоку автоматики і монтують кабель-канал для укладання живлять електропроводів. У більшості виробників щодо поставки товару в комплекті кріпильні елементи, якими можна кріпити, як ізолон, так і саму плівку, але якщо таких немає, то вони легко замінюються пластиковими дюбелями з шурупами.
- Після того, як опалювальна система ПЛЕН закріплена до чорнової поверхні, ви підключаєте дроти від модулів до магістрального проводу, який, в свою чергу, заходить в блок автоматики. Скручування закриваєте ізолентою або термоусадку. Після складання і підключення всієї системи запустіть її і перевірте працездатність всіх модулів, просто прикладаючи до кожного з них долоньку, і тільки після цього укладайте фінішне покриття.
Попередження. Ні в якому разі не можна використовувати алюмінієву фольгу як підкладку для ПЛЕН, так як це може викликати коротке замикання!
висновок
Коли ви встановлюєте своїми руками інфрачервоний випромінювач для обігріву, то не забувайте при розрахунках загальну потужність інших струмоприймачів. Загальна споживча потужність вашого будинку повинна передбачатися місцевим енергонагляду, але ви можете узгодити її збільшення.
