Опалення своїми руками: основи монтажу автономних систем

З використанням яких матеріалів монтується пластикове опалення своїми руками? Які опалювальні прилади варто використовувати? Що краще використовувати в якості теплоносія?

Спробуємо відповісти на ці та деякі інші питання.

джерело тепла

Почнемо з вибору типу котла.

На нього впливають два фактори:

• Ціна одиниці теплової енергії. Зрозуміло, що економічність опалення завжди буде пріоритетом.
• Зручність використання котла. Чим рідше йому потрібне завантаження палива або технічне обслуговування, тим краще.

економічність

Тут рейтинг дешевизни опалення виглядає наступним чином:

1. Газ. Кіловат-годину тепла, отриманий при його спалюванні, обійдеться всього в 70 копійок.

Зауважте: ми говоримо про магістральному природному газі. Газгольдер або балони істотно збільшать витрати.

1. Дрова збільшать витрати на кіловат-годину тепла до 1,1 рубля.
2. Вугілля обійдеться ще дорожче - 1,3.
3. Пелети (пресовані тирсу) - 1,4 - 1,8 р / КВт * год.
4. Соляру - 3,2.
5. Електрика при використанні електрокотла будь-якого типу - 3,0 - 4,0 залежно від регіональних тарифів на електроенергію.

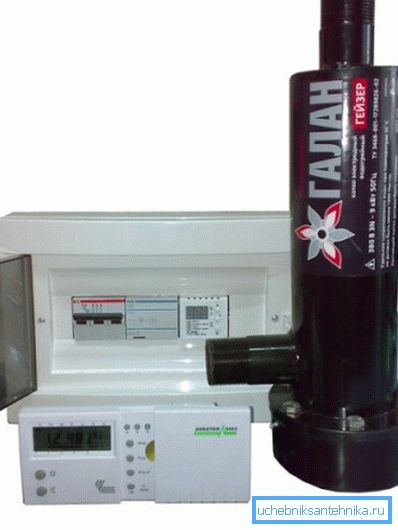

До речі: не дивлячись на рекламні запевнення виробників і дилерів, ККД будь-якого електроприладу прямого нагріву дорівнює 100%. Це прямо випливає з законів фізики: прилад, що не здійснює фізичної роботи, використовує всю енергію для нагріву. Економічний електрокотел - міф.

Зручність використання

Тут види опалювального обладнання розподілилися в іншому порядку.

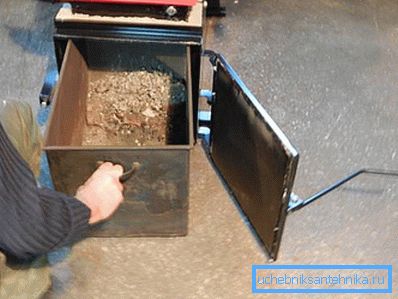

Незважаючи на потребу в частих завантаженнях пального, там, де немає магістрального газу, опалення на твердому паливі своїми руками монтується частіше всіх інших схем. Причина - саме в його економічності.

Збільшити автономність системи можна кількома способами.

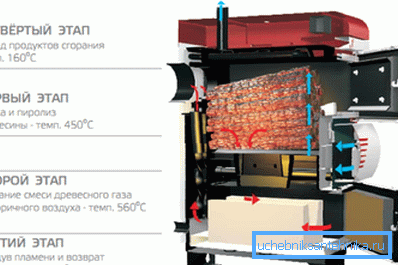

• Твердопаливний піролізний котел, на відміну від класичного, розбиває процес горіння на два етапи. Спочатку дрова чи вугілля тліють при обмеженому притоці повітря, потім продукти неповного згоряння - чадний газ і летючі вуглеводні - допалюються в окремій камері. Гнучке регулювання теплової потужності дозволяє збільшити період між розпалювання до 10 - 12 годин.

• В котлі верхнього горіння об'ємна топка підпалюється, як і випливає з назви, зверху. Циркуляція повітря організована таким чином, що потік продуктів згорання забирає золу в димохід. Автономність кращих котлів цього типу досягає діб і більше.
• Нарешті, зменшити кількість щодобових растопок допоможе включення в схему теплоаккумулятора - масивної теплоизолированной ємності з теплоносієм. Працюючи на повній потужності, котел протягом трьох-чотирьох годин нагріває воду в баку; потім накопичена енергія використовується для підтримки температури опалювальних приладів.

труби

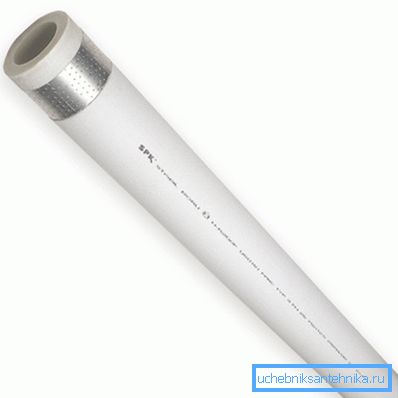

Замість того, щоб перераховувати всі застосовувані в автономних системах матеріали, ми дозволимо собі відразу вказати на оптимальне рішення - армований алюмінієм поліпропілен.

Чому саме він?

• Цей матеріал дешевий на тлі всіх альтернатив.
• Гідравлічний опір труби мінімально і не збільшується в процесі експлуатації: гладка полімерна поверхня не схильна до ерозії і не обростає відкладеннями. Для порівняння - нова сталева труба може відрізнятися від старої надаються потоку води опором в 200 і більше разів.
• Ресурс при типових для автономної системи параметрах (тиск 1,5 - 2,5 кгс / см2, температура 55 - 75С) оцінюється мінімум в 50 років.

Чому переважний саме армований поліпропілен?

1. Комбі-матеріал кілька міцніше на розрив. При однаковій товщині стінок максимальне допустиме тиск для монолітного поліпропілену складає 20 атмосфер, для армованого - 25.

Корисно: робочий тиск труби вказується в її маркування. У ньому присутні умовні позначення виду PN * (тиск в кгс / см2) і PP- * (тип матеріалу: R - рандом сополімер, В - блоксополимерами, Н - гомополімер).

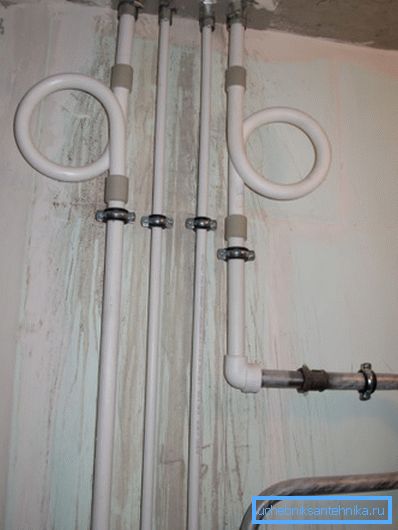

1. Що куди важливіше, армування алюмінієм різко зменшує коефіцієнт подовження пластика при нагріванні. Втім, при великої протяжності прямих ділянок подовження все одно буде помітним - саме тому на них монтуються компенсатори для систем опалення (П-подібні або кільцеві вигини труби).

радіатори

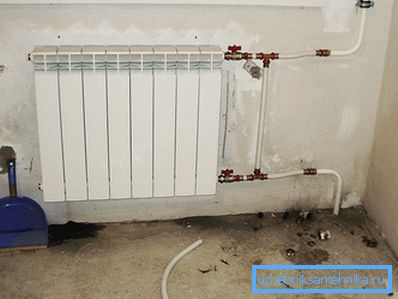

Інструкція по підбору радіаторів для автономних систем опалення житлових малоповерхових будівель теж цілком однозначна. Тут краще використовувати алюмінієві секційні радіатори.

причини:

• Дешевизна. Вартість секції починається від 280 рублів.
• Привабливий зовнішній вигляд, здатний вписатися в будь-який дизайн приміщення.
• Висока тепловіддача на секцію (до 210 ват при міжосьовій розмірі 500 мм) завдяки розвиненому ребрами і високій теплопровідності алюмінію.

Всі недоліки алюмінію - невисока механічна міцність і здатність утворювати гальванічні пари з міддю - в нашому випадку неактуальні. Гідроудар, здатному зруйнувати радіатор, просто нізвідки взятися - як і стороннім металів в замкнутому контурі.

При розрахунку теплової потужності опалювального приладу для приміщення з якісної зовнішньої теплоізоляцією найпростіше орієнтуватися на СНіП півстолітньої давності: на квадратний метр площі береться 100 ват тепла.

додаткові комплектуючі

Які комплектуючі для систем опалення, крім котла, труб і батарей, використовуються в автономному контурі?

• Розширювальний бак компенсує збільшення обсягу теплоносія при нагріванні. Його обсяг береться рівним приблизно 10% від загального обсягу контуру.

Підказка: в збалансованій системі опалення обсяг води можна грубо оцінити з розрахунку 13-15 літрів на кіловат теплової потужності.

• Запобіжний клапан скидає надлишки тиску при переповненні розширювального бачка.
• Призначення автоматичного повітрявідводчика зрозуміло з його назви: він дозволяє системі позбутися в автоматичному режимі від повітряних пробок.
• Манометр (рідше - термоманометр) служить для візуального контролю параметрів системи.
• Циркуляційний насос забезпечує циркуляцію теплоносія.

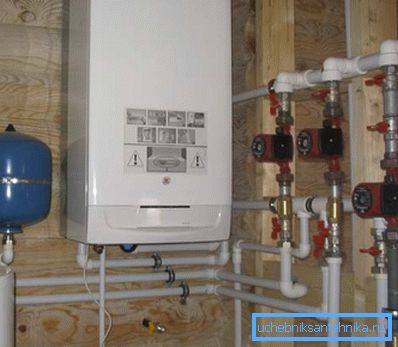

Цікаво: перераховані вище основні елементи обв'язки котла часто розміщуються безпосередньо в його корпусі. В першу чергу це стосується електричних і газових пристроїв.

Крім обов'язкових елементів, конструкція опалювального контуру може включати:

• Перемичку з системою холодного водопостачання з перекриває її вентилем. Через неї виконується заправка контуру.

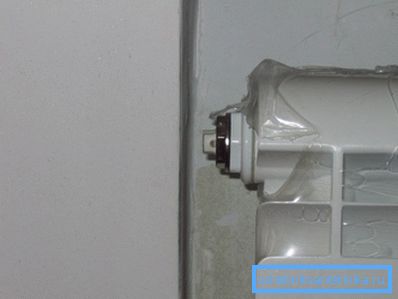

• Воздушники (крани Маєвського або звичайні водорозбірні крани) в верхніх точках контуру - в радіаторних пробках або на перемичках між опалювальними приладами.

• Відсікаючі вентиля на подачі кожного радіатора.
• Дроселі або термоголовки на зворотному підводці опалювальних приладів, що дозволяють відрегулювати тепловіддачу або виконати балансування системи.
• Скидач, що дозволяє повністю осушити контур.

теплоносій

Найбільш поширений теплоносій - звичайна вода.

Технічна вода для системи опалення, однак, має пару серйозних недоліків:

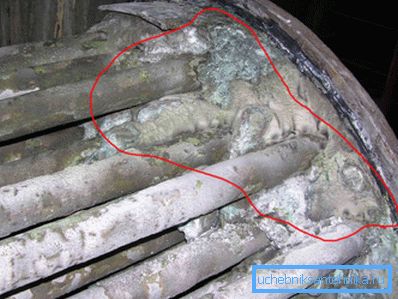

1. Інформація, що міститься в ній вапно випадає у вигляді відкладень на теплообміннику котла, погіршуючи його тепловіддачу і знижуючи просвіт трубок.

1. Під час вимушеної зупинки опалення взимку (типовий випадок - усунення течі розливу або підводки до вентилів на ній) зависла в радіаторах вода за кілька годин перетворюється на лід - з відповідними наслідками для опалювальних приладів і труб. Зрозуміло, якщо не організувати обігрів будинку альтернативними засобами або повне осушення контуру з втратою всього теплоносія.

Перша проблема повністю вирішується заливкою дистиляту. Дистильована вода в системі опалення не дає накипу в принципі. Нерідко підготовка води - видалення з неї кальцієвих сполук - зводиться до кип'ятіння (солі випадають в осад) або прогоні через звичайний фільтр глечик типу.

Якщо ви хочете перестрахуватися від розморожування контуру, спосіб лише один - використання антифризу. У цій ролі краще використовувати водний розчин пропіленгліколю: він не відрізняється хімічною агресивністю і не токсичний.

Як залити воду або інший теплоносій в закритий контур?

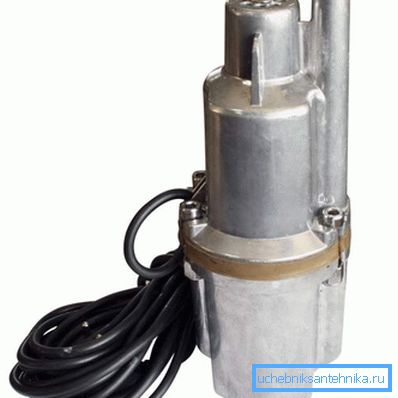

Найпростіший спосіб - використовувати для заповнення системи недорогий вібраційний насос (Малюк або Струмочок). Його вихідний патрубок з'єднується шлангом з будь-яким вентилем контуру; сам насос занурюється в відро або бак з теплоносієм. У міру спустошення ємності теплоносій безперервно подливается; тиск в системі контролюється по манометру.

Корисно: перед заповненням системи варто накачати звичайним велосипедним насосом повітряну камеру розширювального бака. Тиск зарядки повинно відповідати гідростатичному напору в контурі (1 кгс / см2 на 10 метрів водяного стовпа). Так, якщо верхня точка контуру вище розширювального бака на 5 метрів, тиск зарядки бака буде рівним 0,5 кгс / см2.

висновок

Сподіваємося, що наші рекомендації допоможуть читачеві в проектуванні і монтажі власної системи опалення. Прикріплене відео запропонує його увазі додаткову інформацію. Успіхів!
