Опалення та вентиляція: норми, правила, особливості

Системи опалення та системи вентиляції будівлі являють собою взаємопов'язану конструкцію, яка повинна забезпечувати нормовані метеорологічні умови і якість (чистоту) повітря в зоні обслуговування приміщень житлових, адміністративно-побутових і виробничих будівель. Ми розповімо, яким вимогам повинна відповідати система вентиляції-опалення.

Системи опалення, вентиляції та кондиціонування (ОВК)

загальні положення

Розрахунок, проектування та монтаж опалення та вентиляції виробляють комплексно, з урахуванням взаємного впливу систем один на одного, а також з урахуванням можливості суміщення їх функцій і економії енергії. Чому відбувається саме так, ми покажемо далі.

Вентиляція, кондиціювання та опалювальні заходи, так чи інакше, спрямовані на вирішення однієї задачі - забезпечення потрібного мікроклімату в приміщенні. Це означає, що кожна з перерахованих систем впливає на загальні кліматичні характеристики.

Сучасні кліматичні системи, особливо вентиляційні та системи кондиціонування, управляються автоматикою зі зворотним зв'язком, тобто зміни клімату в зоні обслуговування впливають на роботу не тільки тієї установки, яка привела до цих змін, але і тієї, яка працює в тій же зоні, але з дещо іншими завданнями.

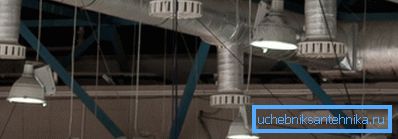

Для прикладу можна розглянути ситуацію, в якій опалювальні прилади нагрівають повітря в той час, коли вентиляція видаляє найбільш гаряче повітря і постачає охолоджені потоки з вулиці. Якщо обидві системи не будуть враховувати вплив, який вони чинять один на одного, ми можемо зіткнутися з режимом, коли надлишкова вентиляція призведе до неефективного опалення або перевитрати енергії.

На відміну від попередніх епох, наша країна прийняла капіталістичний шлях розвитку економіки, і тепер за все платить споживач. У зв'язку з цим актуальними стають питання економії енергії, яка йде на опалення, кондиціонування і вентиляцію.

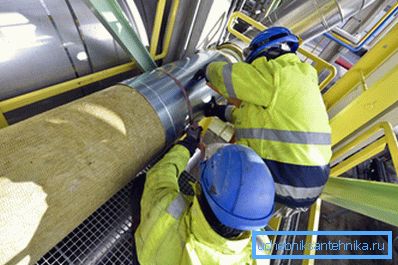

В першу чергу, слід пам'ятати про необхідність теплоізоляції огороджувальних конструкцій будівель і виробничих приміщень, трубопроводів і теплових магістралей.

Також важливо обладнати кліматичні установки гнучкою системою управління і якісної автоматикою, які дозволять налаштувати режими роботи всіх систем максимально раціонально, економно і адекватно умовам експлуатації. Само собою, без урахування всіх факторів впливу, в тому числі і взаємовпливу систем один на одного, подібну настройку здійснити проблематично.

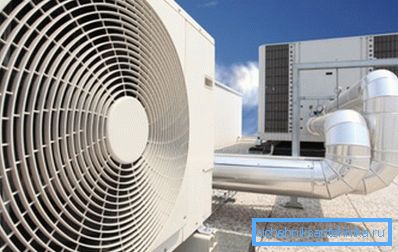

Зверніть увагу! Як бачимо, вентиляція, опалення та кондиціювання розглядаються як єдина кліматична система, всі вузли якої взаємопов'язані і впливають один на одного.

Структура і склад

Щоб розуміти роботу ОВК в цілому, необхідно знати, які вузли і агрегати входять до їх складу. Також важливо уявляти собі структуру системи і взаємне розташування елементів.

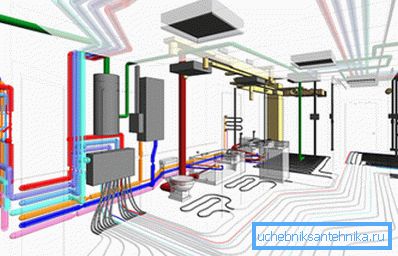

Найбільш складною і розгалуженою є вентиляція.

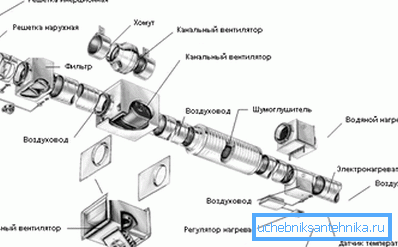

Якщо ми розглядаємо механічну примусову припливно-витяжну вентсистем, тоді можна виділити такі її складові частини:

• Повітроводи, канали і шахти. Це система шляхів, за якими здійснюється приплив і витяжка повітряних мас. Виготовляються з різних будівельних матеріалів, найчастіше - з металу;
• силові установки - вентилятори і насоси. Забезпечують рух заданих обсягів повітря з певною швидкістю і тиском;

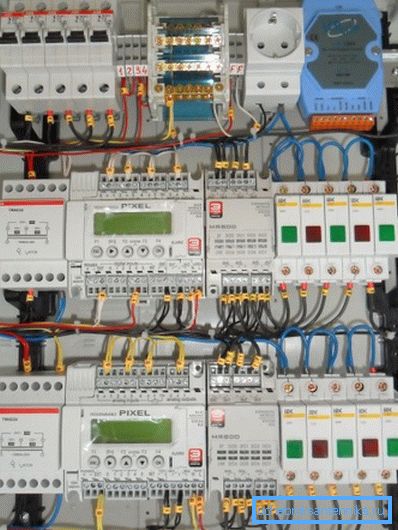

• Система управління, автоматики та захисту. Являє собою комплекс датчиків, контролерів і виконуючих механізмів, які здійснюють контроль і налаштування системи в реальному часі за заданими програмами і режимам робіт. Можуть керувати обертанням вентиляторів, відкриттям і закриттям клапанів, роботою калориферів, аварійних вимикачів та іншого обладнання;
• Блок підготовки повітря. Тут здійснюється фільтрація, рекуперація, підігрів / охолодження і осушення / зволоження повітря за допомогою різних агрегатів: фільтрів, калориферів, рекуператорів і осушувачів;
• Пульт керування з можливістю ручного і автоматичного регулювання найбільш важливих параметрів і режимів.

Система опалення може складатися з різних вузлів залежно від її різновиди:

• Централізована система подачі теплоносія дозволяє нам скоротити її склад до трубопроводу і радіаторів;

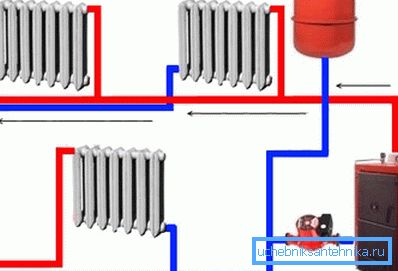

• Автономна система, крім труб та радіаторів опалення, буде укомплектована котлом нагріву теплоносія і циркуляційними насосами для підтримки потрібного тиску і швидкості течії води;
• Дров'яне опалення обмежується піччю і димохідними каналами, які прогрівають конструкції будинку і повітря;
• Електричне опалення буде складатися з систем харчування, провідників і обігрівачів. Останні можуть бути з рідким теплоносієм (масляні та водяні), зі спіраллю розжарювання, з трубчастим електронагрівачем (ТЕН) або інфрачервоним рефлектором;
• Окремим різновидом центрального або автономного опалення можна вважати систему «тепла підлога», так як в ній роль радіатора грає стяжка підлоги.

Залежно від конструкції і логіки роботи ОВК в ньому може здійснюватися підігрів припливного повітря, для якого можна використовувати теплоносій із системи опалення. Також часто використовують вентиляційні потоки для обігріву приміщень, наприклад, в спорткомплексах можна побачити теплову завісу в тамбурі біля входу, яка здійснюється масами видаляється з басейну теплого повітря і пара.

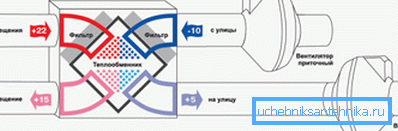

Нарешті, рекуперація використовує тепло повітря, що видаляється для підігріву припливних мас, що також впливає на температуру повітря в приміщенні і дозволяє економити енергію на обігрів.

Кондиціювання, само собою, включено в кліматичну систему повністю. Причому почасти це вентиляція, а частково - обігрів / охолодження, тому при включеному кондиціонері режим роботи загальнообмінної вентиляції змінюється.

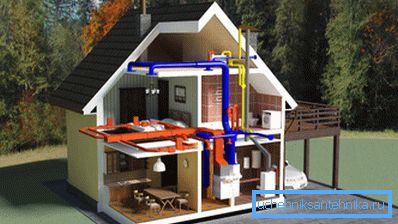

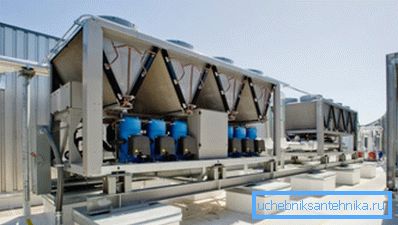

Зверніть увагу! У сучасних схемах ОВК деякі вузли можуть бути загальними, а функції інших можуть дублюватися і взаимозаменяться. В цілому вони представляють собою єдині кліматичні системи.

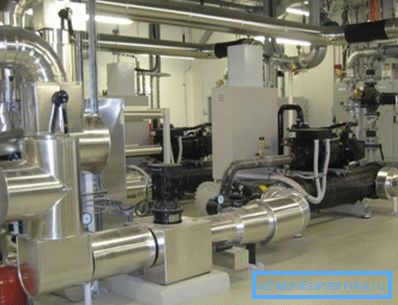

З огляду на те, що ціна обладнання для сучасної кліматичної системи дуже висока, проектування і монтаж бажано здійснювати силами професіоналів і кваліфікованих фахівців. При цьому треба розуміти, що для досягнення тих же результатів силами незалежних підрозділів витрати довелося б збільшити.

Нормативні вимоги

Держбуд РФ в 2004 році прийняв СНиП по опаленню і вентиляції під номером 41-01-2003, він регламентує і визначає норми і правила, яким має відповідати кліматичне обладнання.

Загальні положення документа вимагають дотримання ряду технічних параметрів:

1. Норм метеорологічних умов і чистоти повітря в обслуговуваній зоні всередині приміщень житлових і адміністративно-побутових будівель. ГОСТ на даний тип споруд має номер 30494, а також є документ СанПин 2.1.2.1002 за якістю повітря;
2. Норм метеорологічних умов і чистоти повітря в обслуговуваній зоні всередині виробничих, лабораторних і складських приміщень відповідно до ГОСТ 12.1.005 або СанПин 2.2.4.548;
3. Норм шумової та вібраційної навантаження від роботи обладнання систем ОВК і зовнішніх джерел згідно СНиП 23-03. Для аварійних і протидимного систем згідно ГОСТ 12.1.003 рівень шуму в приміщеннях з обладнанням не повинен перевищувати 110 дБА, при імпульсному характері шуму - не більше 125 дБА;
4. Норм захисту і охорони атмосфери від шкідливих вентиляційних викидів;
5. Норм ремонтопридатності систем опалення, вентиляції та кондиціонування;
6. Норм з пожежної та вибухової безпеки кліматичного обладнання.

Зверніть увагу! Всі використовувані трубопроводи, повітровідвідні канали, теплоізоляційні конструкції і опалювально-вентиляційне обладнання слід виконувати з матеріалів, допущених до будівництва. Всі матеріали, що підлягають обов'язковій сертифікації, повинні мати підтверджуючі документи на їх використання.

Окрема увага приділяється безпеці. Всі ОВК слід проектувати з урахуванням вимог з безпеки, які містяться в нормативних документах органів нагляду, а також з урахуванням вимог заводу-виробника обладнання, матеріалів і арматури, якщо ці вимоги не суперечать цим нормам і правилам.

Крім того, теплоносій в системах внутрішнього теплопостачання повинен мати температуру на 20 ° С нижче, ніж температура самозаймання газів, аерозолів і інших речовин, що знаходяться в приміщенні.

При цьому температура не повинна перевищувати максимальних значень, вказаних у технічній документації на арматуру, матеріали та обладнання, а також значень, зазначених як максимальні в цих нормах і правилах.

Якщо температура води всередині трубопроводу або радіатора перевищує 105 ° С, тоді необхідні заходи щодо запобігання закипання. Якщо температура доступних поверхонь перевищує 75 градусів, поверхні слід захистити огородженнями або тепловою ізоляцією, особливо, коли мова йде про дитячих дошкільних установах.

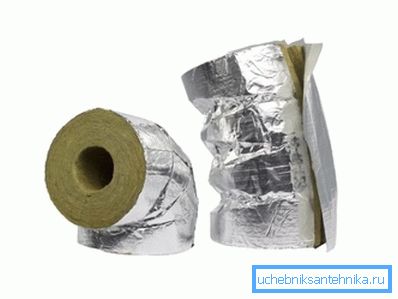

Температура поверхні теплової ізоляції не повинна перевищувати 40 ° С, при цьому вона повинна забезпечити:

• Захист від опіків;
• Втрати теплоти, що не перевищують допустимі;
• Захист від утворення конденсату;
• Захист теплоносія від замерзання, якщо трубопровід прокладений в неопалюваних або охолоджуваних приміщеннях.

Також слід ізолювати гарячі поверхні вентиляційно-опалювального обладнання, димоходів, трубопроводів і повітроводів, розташованих усередині приміщень. На поверхні теплоізоляції температура повинна бути на 20 ° С нижче, ніж температура займання газів, аерозолів і пилу, що знаходяться в приміщенні.

Для теплоізоляції прийнятий СНиП 41-03.

Перетин повітропроводів з горючими і вибухонебезпечними речовинами трубопроводом можливо тільки при дотриманні різниці в 20 ° С між температурою займання речовини і температурою поверхні труби. Якщо температура спалаху нижче 170 ° С, тоді такий перетин неприпустимо.

Системи повітряного опалення не повинні видавати потік, який гаряче 70 ° С при виході з розподільника. Повітряно-теплові завіси біля зовнішніх дверей обмежені 50 ° С, а у зовнішніх прорізів і воріт - 70 ° С.

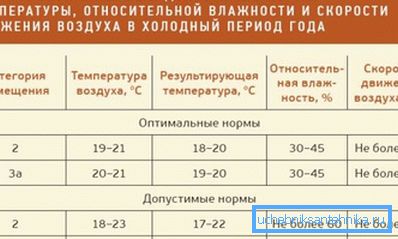

Зверніть увагу! При опаленні і вентиляції приміщень параметри мікроклімату приймають згідно з ГОСТ 12.1.005, ГОСТ 30494, СанПин 2.2.4.548 і СанПин 2.1.2.1002. Норми для холодних і теплих періодів року, а також для різних приміщень вказані в цьому документі.

Обслуговування систем опалення та вентиляції проводиться професійними бригадами з власної аварійно-диспетчерською службою.

висновок

Вентиляція та опалення являють собою єдину кліматичну систему, яка проектується з урахуванням взаємозалежності цих функцій. Параметри систем ОВК нормовані і регламентовані цілою низкою офіційних документів, де особливу увагу приділяють безпеці. Відео в цій статті доповнює сказане наочними відомостями.
