Опалення водопостачання каналізація: особливості з'єднань,

Які способи з'єднання труб використовуються, коли монтуються каналізація, водопостачання і опалення? Якими способами підключаються різні сантехнічні та опалювальні прилади? Давайте розбиратися.

з'єднання

каналізація

Самотечная каналізація може збиратися і герметизувати одним з двох способів:

1. Карбуванням розтрубів чавунних труб. Порожнина між розтрубом і вставленим в нього циліндричним ділянкою труби заповнюються органічним волокном зі смоляним або бітумної просоченням (КАБОЛКА), ущільнюється карбуванням, після чого розтруб закладається цементним розчином або розплавом сірки.

Корисно: в останньому випадку з'єднання розбирається після прогріву пальником, феном або паяльною лампою. Ця робота виконується своїми руками строго в вентильованому приміщенні і в респіраторі або протигазі. Інструкція пов'язана з їдкістю сірчистих випарів: вони цілком здатні викликати повний параліч дихання.

1. Розтрубними сполуками з гумовими кільцевими ущільнювачами. Ними ж забезпечуються комплектуючі, необхідні для поворотів або розгалуження мережі (фасонина). Розтруби з кільцевими ущільнювачами використовують:
2. Труби з сірого чавуну.

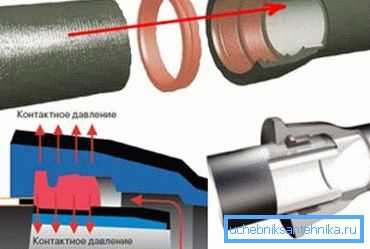

3. Труби ВЧШГ (з високоміцного чавуну з кулястим графітом, що відрізняється від сірого високою пластичністю і ударною міцністю).

• Вироби з ПВХ і поліпропілену.

холодне водопостачання

Виключно для ХВП використовуються матеріали, що відрізняються невисокою термостійкістю: поліетилен і полівінілхлорид. Як вони монтуються?

Опалення та ГВП

Опалення та водопостачання з робочою температурою до 95С можуть монтуватися наступними способами і матеріалами:

• Чорними сталевими трубами - з використанням газової, електричної зварювання або різьбових з'єднань. Різьблення герметизуються сантехнічним льоном (краще - з фарбою або оліфою, які захистять його від вигорання) або полімерними матеріалами - стрічкою ФУМ або полімерної ниткою з силіконом.

• Оцинковкой - тільки на різьбах. Сварка випалює цинкове покриття, залишаючи сталь без антикорозійного захисту.

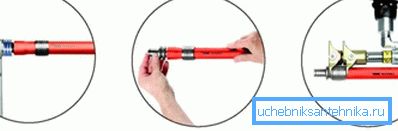

• Зшиті поліетиленом - фітингами, що представляють собою звичайний штуцер - ялинку з фіксуючою гільзою. Труба розтягується спеціальним інструментом - експандером, після чого надівається на штуцер; ефект молекулярної пам'яті змушує її надійно обтиснути штуцер вже через кілька секунд.

Цікаво: поширенню матеріалу в чималому ступені заважає ціна інструменту. Вона становить не менше 10000 рублів за моделі початкового рівня.

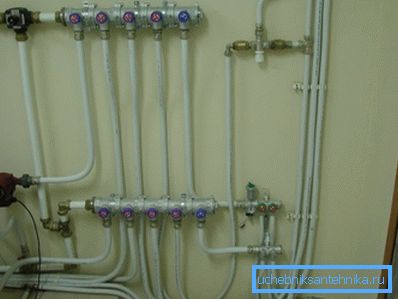

• Металопластику - компресійними фітингами з розрізним кільцем і накидною гайкою, а так же прес-фітингами, при використанні яких кінець труби обжимается на штуцері нержавіючої гільзою за допомогою ручних або електричних кліщів.

• Поліпропіленом. Як і поліетилен, він з'єднується низькотемпературної пайки, але не торцевої, а за допомогою муфтових фітингів. Поряд з ними використовуються пуш-фітинги, сильно нагадують компресійні, але забезпечені пружинним фіксатором для запобігання випадкової розбирання з'єднання.
• Гофрованої нержавейкой. З нею використовуються найпростіші компресійний фітинги з високотемпературними силіконовими ущільнювачами.

Зауважте: ми перерахували лише найбільш популярні матеріали для опалення та водопостачання. Дорогу екзотику типу міді ми не зачіпаємо - просто тому, що її експлуатаційні властивості не дають матеріалу особливих переваг перед тією ж нержавейкой при більш високій вартості.

Підключення сантехнічних та опалювальних приладів

Якими способами з'єднуються між собою сантехніка водопостачання опалення та каналізація?

каналізація

Для підключення сантехнічних приладів до стічної системі використовуються гумові манжети, які запобігають не тільки витоку на розтрубах, але і поява запахів.

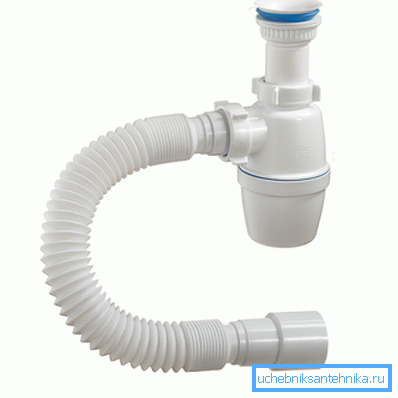

Однак: гофровані трубки умивальників і мийок не вимагають перехідників і герметично з'єднуються з розтрубами каналізації діаметром 50 мм.

змішувачі

Способів підключення змішувачів всього чотири:

1. На жорстких трубах при настінному монтажі використовуються звичайні куточки.
2. Гнучкі підводки змушують використовувати водорозеткі з кріпленням на капітальну стіну.
3. Змішувачі набортної установки найчастіше з'єднуються з трубами гнучкими шлангами з накидними гайками.
4. Кілька застарілі вироби набортної установки з трійниками (ялинка) можуть з'єднуватися з підведенням патрубками на різьбах; однак замість них все частіше використовується гнучка гофрована нержавіюча труба.

бачки унітазів

Тут вибір варіантів ще менше.

• Найчастіше заливний клапан бачка з'єднується з підведенням гнучким шлангом з накидними гайками.

• Для підключення бачків прихованого монтажу прийнято використовувати жорсткі підводки будь-якого типу, що з'єднуються з клапаном куточком або муфтою.

Радіатори, конвектори

Опалювальні прилади можуть підключатися до підводок:

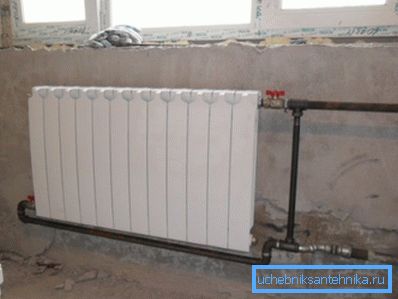

1. Прохідними радіаторними пробками або перехідниками (наприклад, більшість алюмінієвих і біметалічних радіаторів мають різьблення ДУ25, що при стандартному діаметрі сталевий підводки ДУ20 вимагає використання звичайного перехідника). Пробка або перехідник сгоняются до радіатора по довгій різьбленні; підмотка поджимается контргайкой.

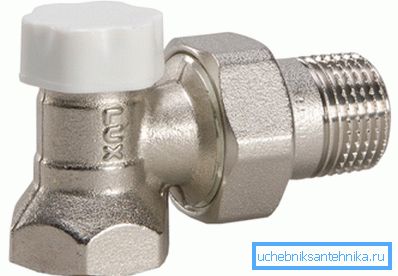

2. В умовах обмеженого простору або при підключенні підводки до лівої різьбленні нерідко застосовуються американки - бистроразборних фітинги з накидними гайками і гумовими ущільнювачами.

висновок

Сподіваємося, що наш мініатюрний огляд дозволив читачеві задовольнити свою цікавість. Як бачите, за останні роки на ринку не з'явилося якоїсь особливої ​​екзотики - все для водопостачання та опалення як і раніше можна купити в будь-якому магазині. Як завжди, додаткову корисну інформацію запропонує прикріплене відео. Успіхів!
