Загальна схема опалення

Незважаючи на величезну кількість різного кліматичного обладнання, каміни для опалення будинку не втрачають своєї популярності. Тим більше що завдяки технічним удосконаленням така конструкція стала не тільки ексклюзивним елементом дизайну кімнати, а й ефективним способом обігріву всіх приміщень житла.

Опалювальний камін може піднімати температуру повітря не тільки в тій кімнаті, де він встановлений, але і в сусідніх (навіть якщо будинок має мансарду або другий поверх).

Для вирішення цього завдання використовують агрегати, що дозволяють організувати:

• повітряне опалення - прогріте повітря через спеціально облаштовані повітроводи потрапляє в інші кімнати;
• водяне опалення - відкритий вогонь розігріває теплоносій в спеціальному баку або змійовику, після чого рідина по трубах транспортується в радіатори опалення (як при класичній схемі обігріву).

Зверніть увагу! Якщо передбачити у верхній частині каміна установку плити, то його можна буде використовувати навіть для приготування їжі. Не забудьте в цьому випадку подбати про якісну вентиляції, інакше запах смаженої риби або м'яса пошириться по всьому будинку.

Зупинимося детальніше на тому, які каміни для опалення використовуються в даний час.

різновиди пристроїв

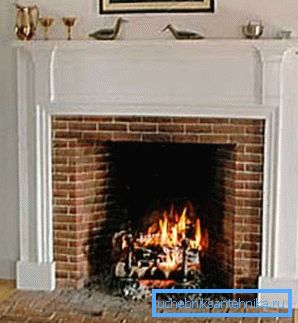

З відкритою топкою

Обговорюючи опалення і каміни, доцільно почати з класичних варіантів - конструкцій з відкритою топкою. Вони здавна служили джерелом тепла, але зараз недолік такого рішення очевидна: пристрій не зможе обігріти навіть середнє за площею приміщення, не кажучи вже про сусідні.

Пов'язано це з надзвичайно низьким ККД. Організовуючи опалення будинку каміном з відкритою топкою, слід бути готовим до того, що понад 80% теплової енергії випаровується в димар і лише 20% йде на обігрів.

Крім того, на підтримку полум'я в відкритих камінах знадобиться в два рази більше палива (ціна якого досить висока), ніж для обігрівачів із закритою топкою. Також в приміщення, де встановлений агрегат, необхідно забезпечити приплив потрібної кількості свіжого повітря, який бере участь в процесі горіння.

Не слід забувати і про правила протипожежної безпеки.

Відповідна інструкція говорить:

1. Не можна залишати непогашене полум'я в топці на тривалий час (вночі або під час відсутності господарів в будинку).
2. Підлогове покриття біля опалювального пристрою повинно бути покрито якимись негорючим матеріалом (особливо якщо використовуються дров'яні каміни для опалення, з яких при необережному поводженні може випасти тліюча зола).

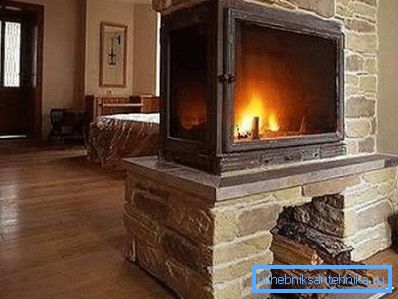

Із закритою топкою

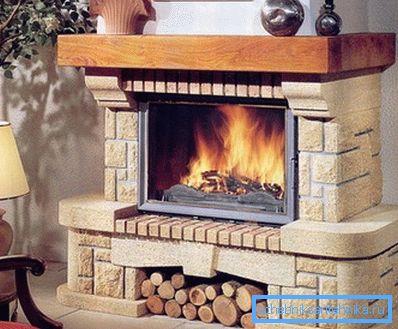

Такі каміни опалення для будинку мають деякі переваги:

1. Високий коефіцієнт корисної дії. Ефективно використовується більше трьох чвертей теплової енергії, що утворюється в результаті згоряння палива.
2. Можуть застосовуватися в якості додаткового або резервного джерела тепла в будинку.
3. Топкові камери виготовляються з високоміцного матеріалу, що має велику теплову інерційність. Вони прекрасно витримують сильні температурні коливання, стійко пручаються корозії і довго гріють приміщення після закінчення процесу горіння дров.
4. Зовні камера згоряння захищається жароміцним склом, здатним витримати нагрівання до + 800 градусів Цельсія. Воно кріпиться так, щоб було зручно завантажувати в камін паливо.

Зверніть увагу! Камінне опалення будинку повинно передбачати вироблення близько 1 кВт теплової потужності на 4 м 2 простору. Крім того, площа кімнати, де встановлений обігрівач, повинна бути не менше 45 м 2.

З огляду на, що для підтримки вогню необхідний кисень, в приміщенні слід облаштувати продуктивну припливну вентиляцію. Обсяг припливу розраховується так: для вироблення 1 кВт тепла необхідно 10 м3 повітря

Тобто, якщо камін виробляє 5 кВт тепла, повітропровід з вентилятором повинен забезпечити надходження 50 м3.

Величезна перевага розглянутих конструкцій із закритою топкою в тому, що при встановленні додаткового обладнання вони здатні нагріти повітря не тільки в кімнаті, де встановлені, але і в сусідніх приміщеннях. Причому побудувати все можна своїми руками, без залучення дорогих фахівців.

Конструювання опалення за допомогою каміна

Перед тим як опалювати будинок каміном, слід ретельно розібратися в принципах роботи і особливості конструкції класичного варіанту описуваного агрегату.

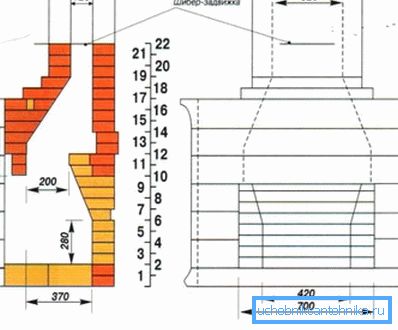

Отже, що ж являє звичайний камін:

1. Основний елемент - топка, над нею розташований димар, через який виводяться шкідливі для людини продукти горіння. Площа його поперечного перерізу повинна становити не менше 10% від площі топкової камери. При цьому класична оцинкована димохідна труба повинна приєднуватися до димовиводящему каналу каміна на відстані не менше 5 метрів.

1. Місце стику труби і самої камери, де відбувається згоряння дров, обладнується висувною або петельной заслінкою. Вона допоможе зберегти накопичене тепло і стане в нагоді при прочищення виводять каналів від осілого там нагару.
2. При будівництві будинку важливо передбачити додатковий фундамент для установки агрегату, так як середня вага конструкції становить близько півтонни. Якщо ви ходите організувати опалення каміном заміського будинку, який вже побудований, подбайте про посилення окремих конструктивних елементів останнього.

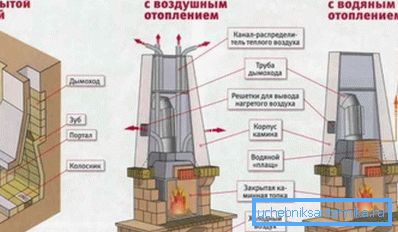

Опалення суміжних приміщень проводиться за двома основними схемами:

• з підігрівом циркулюючого повітря;
• з нагріванням рідкого теплоносія, який потім розподіляється по батареях опалення.

Повітряне камінне опалення

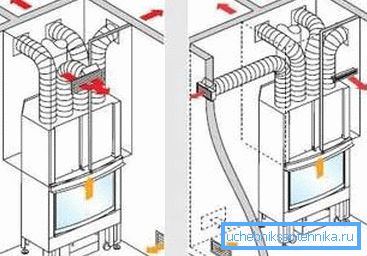

В цьому випадку камін проектується і будується так, щоб між сталевою або чавунною топкою і зовнішньою поверхнею обігрівача залишалося місце для циркуляції повітря. Останній, нагрівшись, розподіляється по інших приміщеннях будинку за допомогою спеціально встановлених і з'єднаних між собою повітряних каналів.

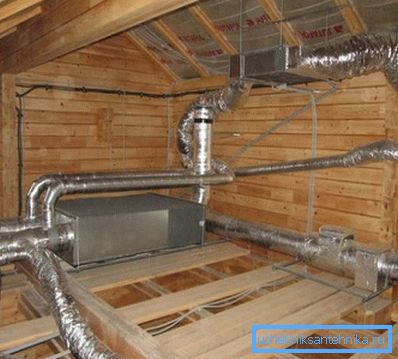

Їх можна монтувати як закритим (в стінах або на горищі), так і відкритим способом. Матеріалом послужать труби з оцинкованої сталі або алюмінію.

Циркуляція повітряних мас може бути організована:

1. Природним способом. У цьому випадку рух повітря забезпечується за рахунок різниці його температури і щільності. Перевага - повна енергонезалежність системи опалення. Недолік - мала продуктивність і неможливість організувати, таким чином, прогрів великого за площею будови.
2. Примусово. В цьому випадку використовуються різні вентилятори і турбіни, що працюють на електроенергії. Пам'ятайте, що повітря все одно буде циркулювати по замкнутою схемою, так як паркан вуличних повітряних мас в зимовий час небажаний з урахуванням їх низької температури.

Зверніть увагу! Якщо площа кімнат велика, або протяжність повітроводів перевищує 3 метри, або будинок має безліч окремих приміщень, необхідно використовувати виключно опалення з примусовою вентиляцією.

Зазвичай подібна схема опалення проектується і конструюється ще під час будівництва будинку. Інакше зробити повітроводи і естетично розмістити їх по кімнатах буде вельми проблематично.

Описана вище мережу опалення досить ефективна. З її допомогою можна нагріти навіть просторі заміські вілли. Ще один плюс - відсутність теплоносія, який після припинення подачі тепла міг би замерзнути.

Водяне камінне опалення

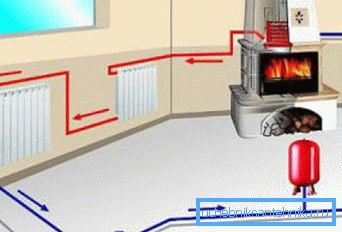

Топка такого агрегату складається з двох шарів, між якими циркулює рідкий теплоносій. Надалі вода або антифриз за допомогою трубопроводів доставляється до радіаторів опалення, де і відбувається теплообмін між водою і повітрям в кімнаті.

Перевагою даної системи є те, що вона здатна забезпечити мешканців котеджу не тільки теплом, але і гарячою водою для побутових потреб. Для цього потрібно встановити у верхній частині нагрівача спеціальну ємність потрібного обсягу або змійовик з примусовою циркуляцією.

Регулювання потужності обладнання також може проводитися по-різному:

• вручну - шляхом збільшення або зменшення повітряного потоку, що потрапляє в топку (для цього використовуються спеціальні заслінки);
• автоматично - тут в роботу вступають термостати, від яких залежить інтенсивність роботи насосів, що перекачують теплоносій.

При прийнятті рішення про застосування каміна з водяним контуром в якості основного джерела тепла, потрібно пам'ятати про наступні нюанси:

1. Камін швидко прогріває приміщення в будинку, але і швидко остигає після того, як згасне вогонь. Тому його краще використовувати для обігріву котеджів і дач, не призначених для постійного проживання (в цьому випадку подбайте про заливці в труби не води, а незамерзаючої рідини - антифризу).
2. Трубопроводи, по яких протікає теплоносій, повинні бути діаметром не більше 10-15 мм, інакше ви зіткнетеся з великими тепловтратами.

Плюси і мінуси камінного опалення

До позитивних сторін використання камінів в якості основного джерела тепла можна віднести:

• швидкість обігріву приміщень будинку (це займає набагато менше часу, ніж при використанні традиційного котла з рідким теплоносієм);
• повну енергонезалежність (за винятком систем з примусовою циркуляцією повітря і рідкого теплоносія - в цьому випадку насосів буде потрібно електрику);
• відсутність необхідності виділення окремого приміщення для монтажу котла;

• доступну вартість обладнання;
• естетичні якості - камін не тільки гріє, а й ефектно прикрашає приміщення;
• можливість не тільки опалювати житлове будівництво, а й мати гарячу воду, а також готувати їжу на спеціально встановленій плиті.

До недоліків можна віднести необхідність зберігати великий запас дров, а також складність очищення камери згоряння від золи.

Особливості конструювання камінів

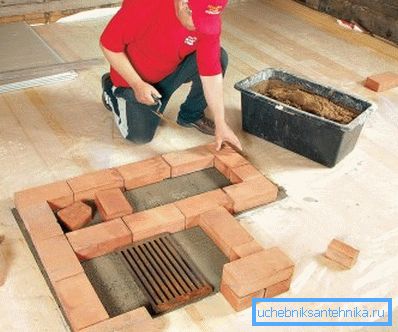

Незалежно від того, конструюєте ви камін самостійно або доручили цю відповідальну роботу професіоналу, необхідно простежити, щоб при його зведенні дотримувалися такі правила:

1. Камін повинен бути змонтований на міцному фундаменті, виконаному з монолітного армованого бетону, цегли або шлакоблоку.

1. Установка контуру для прогріву повітря або води проводиться після того, як міцно закріплена топкова камера.
2. Повітроводи для опалення приміщень необхідно розмістити по всіх кімнатах (навіть на мансарді або горищі). Щоб труби виглядали більш естетично, їх можна замаскувати гіпсокартонними листами. При цьому не забудьте вжити заходів щодо теплоізоляції та захисту від пожежі.

1. Головний вузол повітряної системи з примусовою циркуляцією бажано розмістити в підсобному приміщенні, так як шум від працюючих вентиляторів може доставляти незручності і заподіювати дискомфорт.

Заходи безпеки при експлуатації камінів

Щоб уникнути травм, опіків і виникнення пожеж, при використанні камінних опалювачів слід дотримуватися таких правил:

• не можна готувати їжу безпосередньо в топці або яким-небудь іншим чином використовувати її не за прямим призначенням;
• не можна заливати паливо, що горить водою, так як це може привести до появи тріщин в котельній камері;
• не можна розміщувати на поверхнях каміна сторонні речі, особливо ті, що можуть спалахнути під дією високої температури;
• не можна очищати топку і зольник від залишків незгорілого палива до повного охолодження агрегату;
• не можна експлуатувати камін при виявленні несправностей топкової камери;
• не можна залишати біля працюючого або гарячого каміна малолітніх дітей без нагляду дорослих.

висновок

Каміни - один з найдавніших способів обігріву будинку. Однак, використовуючи додаткове обладнання, вбудовується в них, можна забезпечити комфорт і тепло у всьому будинку.

Головне, правильно виконати всі інженерні розрахунки і будівельні роботи. Більш докладно про це ви можете дізнатися з відео, розміщеного нижче. А якщо виникнуть питання - задавайте їх у коментарях, ми з задоволенням допоможемо впоратися з проблемою.
