Опалювальні печі своїми руками: всі основні етапи роботи

Незважаючи на те, що в наш високотехнологічний вік існує безліч різновидів сучасних опалювальних систем і приладів, пічного обігрів є як і раніше популярним. Він дає природну «живу» теплоту, конструкція його досить проста і практична.

Якісно складена піч здатна стати справжнім сімейним вогнищем, що об'єднує навколо себе всіх домочадців і привносить в житло затишок і комфорт. Наша стаття присвячена тому, як самому скласти опалювальну піч.

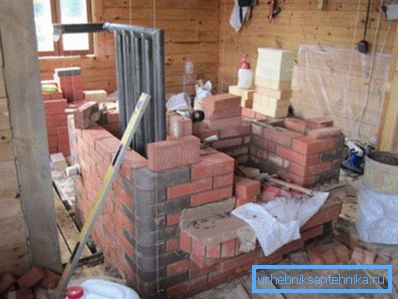

Зверніть увагу! Займатися цим слід тільки в тому випадку, якщо ви маєте досвід цегляної кладки і знаєте хоча-б теорію будівництва опалювальних приладів. Якщо потрібними знаннями ви не володієте, довірте роботу професіоналам.

Різновиди опалювальних приладів

Існує кілька основних типів цегляних печей по їх функціональних особливостей.

Функціональні можливості

1. Опалювальні агрегати споруджуються лише для обігріву будівлі. Кладуться вони швидше за все, тому що їх конструкція найбільш проста.

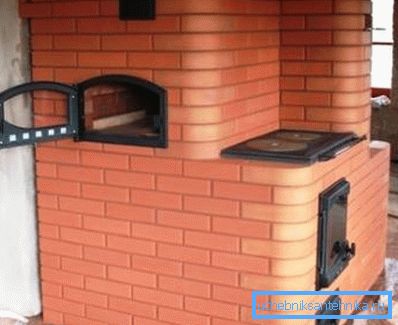

2. Опалювально-варильні печі дуже практичні і зручні. Вони не тільки опалюють будинок, але і дають можливість приготувати їжу. Для цього вони оснащуються варильною поверхнею, а іноді і духовою шафою.
3. Печі-каміни компактні, тому економлять площу приміщення. При цьому вони забезпечують ефективне опалення і особливий затишок в домі. Крім цього, промислові аналоги, наприклад, опалювальні печі Баварія, відносяться до агрегатів тривалого горіння і не вимагають частих закладок палива.

Форма агрегатів також може бути різною. Існують прилади квадратні, круглі, прямокутні, трикутні (кутові). Це дає можливість підібрати варіант, оптимально відповідний для особливостей приміщення.

Зверніть увагу! Не має значення, який тип агрегату ви виберете, одне з основних вимог - його повна пожежна та санітарно-гігієнічна безпека. За цим при кладці печі треба стежити особливо ретельно.

особливості конструкції

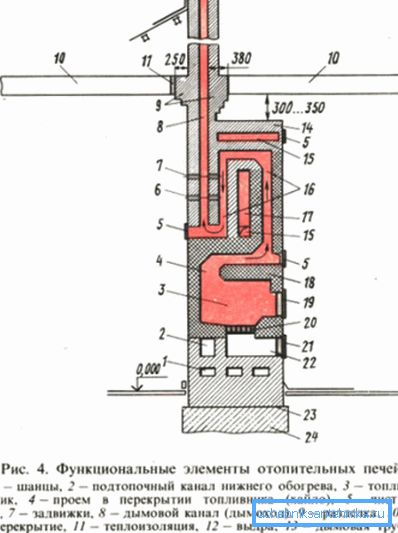

Конструкція опалювальної печі дуже проста. Її корпус складається з паливної камери, зольника і димоходу.

У агрегатів з варильною поверхнею до цього списку додається кухонна плита, іноді духовка і бак для нагрівання води.

1. Паливна камера є основним вузлом опалювальних приладів. Вона повинна вміщати в себе максимально можливий обсяг того чи іншого типу палива, щоб забезпечити приладу максимум продуктивності.

Габарити топки бувають різними, це залежить, по-перше, від виду застосовуваного палива. Наприклад, під дрова цей конструктивний вузол повинен мати висоту 40/100 сантиметрів. Мають також значення необхідна продуктивність печі і бажаний обсяг одноразової закладки пального.

Інструкція попереджає, що паливну камеру необхідно класти виключно з вогнетривких цеглин. Причому товщина її стінок повинна становити не менше, ніж півцеглини.

1. Головне призначення зольника - збирати золу і подавати повітря до палива. Розміщується він прямо під колосникових гратами і, як правило, оснащується дверцятами із засувкою. Зазвичай висота зольниковой камери дорівнює трьом цеглин.
2. Димохід являє собою вузол, призначений для відведення з печі на вулицю газоподібних відходів горіння.

Зверніть увагу! Проектуючи прилад і складаючи креслення опалювальних печей, врахуйте, що небажано, щоб димохід мав багато вигинів і поворотів. Вони збільшують опір переміщенню продуктів горіння. Внаслідок цього, ефективність опалення знижується.

Розташування агрегату і основа під нього

Продумуючи пічне опалення своїми руками, грамотно підберіть ділянку житла під установку приладу.

1. Якщо агрегат помістити в центр приміщення, його теплова віддача буде вище. Він зможе нагрівати повітря відразу з чотирьох сторін, рівномірно віддаючи кімнаті теплову енергію.

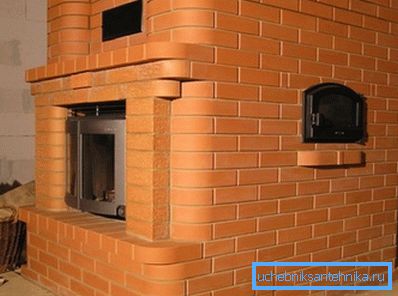

2. Коли для приладу вибирається ділянку біля стінки, до речі, таке рішення найбільш поширене, то конвекційний потік вуличного (припливного) повітря, що йде від дверей і вікон, буде активніше переміщатися по кімнаті. Завдяки цьому, вентилювання житла покращиться.
3. Схема кладки опалювальної печі повинна враховувати розташування дверки топкової камери. Тут слід взяти до уваги, що воно повинно бути зручним, щоб не треба було носити паливо, брудну золу і сажу через все приміщення.

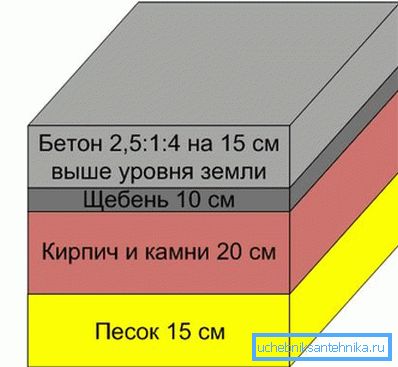

4. Що стосовно заснування під грубку, то воно повинно бути бетонним. Якщо перекриття зроблені з цього матеріалу, то завдання спрощується. Якщо основа дерев'яна, то під прилад потрібно заливати окремий фундамент. У цьому випадку фундамент потрібно розрахувати на навантаження не тільки від грубки, а й від стінок димоходу.

монтаж грубки

Далі про те, як відбувається кладка опалювальних печей.

Приготування суміші кладки

З тим, щоб опалювальний прилад працював правильно, був довговічним, безпечним і безвідмовним, в першу чергу слід зробити якісний розчин кладки. Готується він з вогнетривкої шамотної глини і кварцового піску.

Готується суміш досить просто.

1. Спочатку береться необхідна кількість шамотної глини і заливається водою. Таким чином, вона розмочується.
2. Далі її необхідно пропустити через сито, потім перемішати з водою до консистенції глиняного «молочка».
3. В останню чергу додається необхідний обсяг кварцового піску.
4. У підсумку виходить міцна, в'язка і довговічна кладочна суміш.

Коли відбувається установка опалювальних печей, грамотно зроблений розчин є запорукою якісність приладу. В іншому випадку, ціна помилок дуже велика. Агрегат буде функціонувати неефективно, може трапитися і так, що він пропрацює недовго і просто зруйнується.

Етапи будівництва приладу

Починати кладку опалювального приладу слід після того, як пройде 28 днів з дня заливки фундаменту під нього. Саме стільки часу необхідно для повної кристалізації бетонного каменю. Грамотні схеми опалювальних печей повинні враховувати цю обставину.

За даний часовий проміжок необхідно придбати всі потрібні матеріали: дверцята, колосник, труби для димаря, варильну поверхню і ін.

Процес монтажу агрегату можна розбити на нижченаведені етапи.

1. В першу чергу кладеться зольниковая камера і нижня частина першого з ковпаків (з подверткой). На даному етапі застосовується звичайна піщано-глиняна суміш, що має оптимальні характеристики для такого роду робіт.
2. У цегляну кладку одночасно слід встановити дверцята зольника. Зафіксувати її необхідно за допомогою оцинкованої сталевого дроту.
3. Над зольниковой камерою монтується решітка колосника.
4. Далі можна починати кладку топки. Усередині вона викладається шамотнимі блоками, покладеними в чверть цегли ( «на ребро»). Розчин на даному етапі робиться вже з шамотної глини і кварцового піску.
5. Одночасно в кладку вставляється дверцята камери згоряння і фіксується дротом, а також платівкою зі сталі, що має товщину в 5 міліметра.

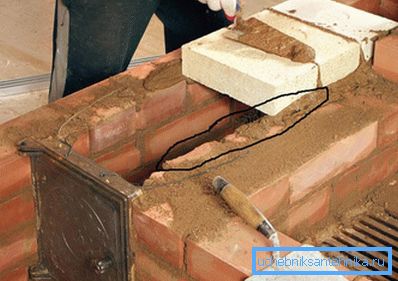

1. На рівні 12-го ряду з цегли топливник перекривається.

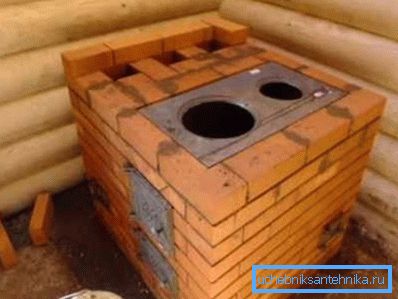

2. Потім встановлюється для варки плита з конфорками. Монтувати її потрібно з застосуванням бульбашкового рівня, щоб вона була розташована строго горизонтально.
3. У лівій стороні агрегату триває укладання першого ковпака, а також починається монтаж каналу для літнього димоходу.
4. Стінки для варильної камери слід почати піднімати після монтажу плитки. З лівого боку продовжуйте класти нижній ковпак.
5. У кутку (внутрішньому) вручений порожнини здійснюється установка засувки для літнього ходу, який застосовується для розтоплення печі.
6. На рівні 20-го ряду цегли необхідно буде перекрити перший з ковпаків, а також варильну камеру.

1. Не забудьте залишити в кладці отвори для літнього ходу, підйомного каналу, а також віддушини для варильної камери. В даному випадку для блоків треба ставити опори з металевих куточків. Так конструкція буде більш міцною і надійною.
2. Портал вручений порожнини найкраще перекрити камінними дверцятами орної різновиди. Бажано, щоб дверцята були оснащені вставками, зробленими з термостійкого скла. Тоді ви зможете контролювати горіння палива, крім цього, милуватися естетикою відкритого вогню.
3. Перекривши нижній з ковпаків і варильну камеру за допомогою двох цегляних рядів, можете приступати до монтажу верхнього з ковпаків.
4. Не забудьте при цьому, в найбільш зручних точках, залишити очисні отвори з дверцями для видалення сажі.
5. Стінки верхнього ковпака слід класти практично до верху стіни. Далі верхня частина агрегату перекривається за допомогою двох цегляних рядів.
6. Щоб поліпшити теплоізоляцію приладу, проміжок між перемичкою і верхньою частиною агрегату потрібно заповнити утеплювачем, наприклад базальтової ватою.
7. Коли кладеться опалювальна піч своїми руками, не варто забувати і про естетику. Так, по периметру верху печі ви можете викласти декоративний пояс.
8. Далі монтується труба димоходу.

Зверніть увагу! Оптимальний варіант, коли димар кладеться з цегли. Димовідвід, зроблений з азбестоцементу або металу, може в процесі експлуатації прогоріти.

висновок

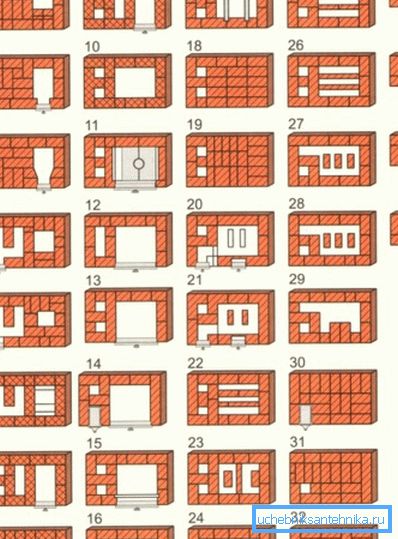

Самостійний монтаж опалювальної печі є досить складним. Однак цілком здійсненним процесом. Головне при цьому, точно дотримуватися використовуваної порядовки опалювальної печі, не поспішати, а також враховувати всі вимоги до безпеки агрегату.

Відео, розміщене в статті, допоможе вам в роботі.
