Опалювальні печі з водяним контуром: основні різновиди та

У цій статті ми розглянемо, що собою представляють печі для опалення з водяним контуром, який їхній принцип роботи і які їхні конструктивні особливості. Крім того, ми розповімо про те, які модифікації цих пристроїв представлені на ринку і що з них можна вибрати для використання в заміському будинку.

Питання обігріву заміських будинків, котеджів і дач кожна людина вирішує в силу своїх переваг, можливостей і відповідно до особливостей будівельного об'єкта. На жаль, встановити газовий котел опалення для повноцінної комфортної експлуатації не завжди виходить, тому що газорозподільна магістраль може перебувати на істотному видаленні від будинку.

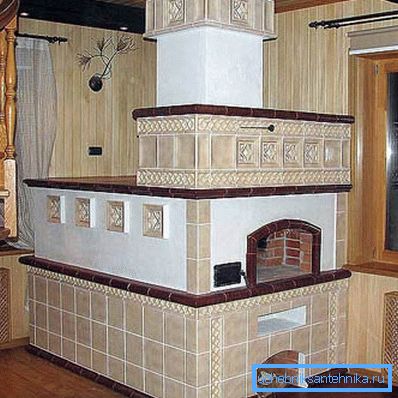

У цьому випадку власники будівельного об'єкта намагаються вирішити проблему шляхом влаштування традиційної цегляної печі з варильною плитою або без неї. Зазвичай для варки плита і топка виходять на кухню, в той час як зворотна сторона споруди спрямована в житлове приміщення.

При бажанні таку споруду можна оснастити масою корисних і функціональних пристосувань, таких наприклад як лежанка, духова шафа, місце для сушіння дров і т.д.

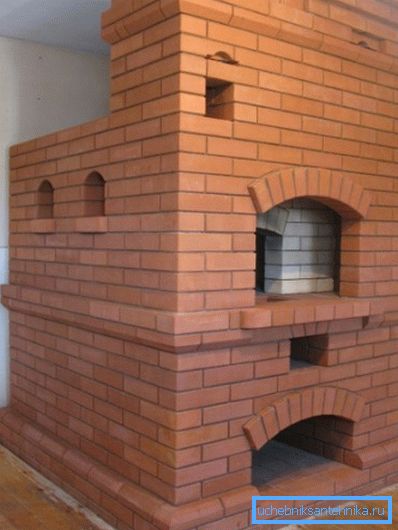

Але, на жаль, печей, побудованих за дідівськими технологіями, властивий один істотний недолік - вони позбавлені підводу води в якому міг би нагріватися теплоносій. Таким чином, до цих нагрівальних пристроїв не можна підключити трубопровід і радіатори і, як наслідок, не можна забезпечити рівномірну температуру у всьому будинку.

Але, як виявляється, якщо немає можливості підключити сучасний газовий котел, зовсім необов'язково вдаватися до дідівськими технологіями, адже на ринку представлений широкий асортимент опалювального обладнання з водяним контуром, розрахованого на інші види палива. Більш того, піч з водяним опаленням при бажанні можна зробити своїми руками з використанням таких матеріалів як цегла або листова сталь.

Принцип роботи та особливості експлуатації

Як класична, так і сучасна піч для опалення з водяним контуром забезпечує рівномірний розподіл тепла по опалювальних приміщеннях за рахунок циркуляції теплоносія.

Принцип дії наступний:

• Паливо з накопичувального резервуара надходить в спеціальну камеру, де відбувається розпал та згоряння.

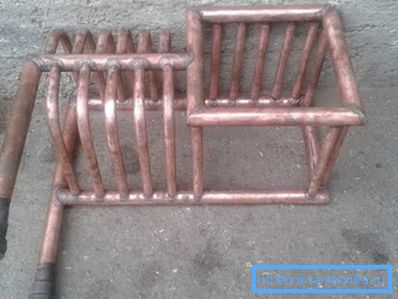

• Над камерою з відкритим полум'ям розташовується теплообмінник, який нагрівається і розігріває воду. Теплообмінник, найчастіше, працює як регістр (радіатор у формі змійовика), через який проходить проточна вода.

Залежно від кількості контурів визначається кількість теплообмінників в печі.

• Нагріта вода, виходячи з теплообмінника, потрапляє в систему або в трубопровід.
• За циркуляцію теплоносія в системі може відповідати розширювальний бак або циркуляційний насос для опалення.

Важливо: Модифікації, оснащені розширювальним баком, відносяться до категорії енергонезалежних пристроїв, тоді як пристрої, оснащені циркуляційним насосом, передбачають необхідність в постійній подачі електроживлення.

можливість автоматизації

Залежно від конструкційних особливостей обладнання і від типу використовуваного палива, деякі печі заводського виготовлення можуть забезпечуватися системами автоматизації.

Інструкція застосування таких систем забезпечує можливість автоматичної подачі енергоносія в топку. Крім того, в заданий час здійснюється розпал пальника і забезпечується примусова подача повітря для створення оптимальної тяги.

Важливо: Обладнання, що працює на природному газі і на електриці, може працювати повністю незалежно від людської присутності протягом цілого сезону. Автоматизація твердопаливних і рідиннопаливних агрегатів забезпечує незалежну експлуатацію протягом 1-7 днів, після чого буде потрібно заново налаштувати графік роботи.

Переваги і недоліки

Пічне опалення з водяним контуром характеризується рядом переваг і недоліків, які в обов'язковому порядку необхідно врахувати при виборі відповідного варіанту.

Серед переваг відзначимо наступні:

• продуктивність, достатня для обігріву заміських будинків з площею до 150-200м ?;
• Можливість вибору опалювальної печі, працюючої на тому виді палива, яке є і ціна якого робить обігрів приміщення рентабельним;
• Простота і надійність конструкції і як наслідок передбачуваність експлуатації;
• Можливість вибору між енергозалежними і незалежними модифікаціями з урахуванням особливостей будівельного об'єкта і стану інженерних комунікацій в поєднанні зі стабільністю подачі електроенергії і т.д .;
• Доступна ціна в порівнянні з собівартістю зведення традиційних цегляних печей.

Серед недоліків відзначимо такі моменти як:

• Автоматизація опалювального обладнання коштує чималих грошей, а тому за доступну ціну можна розраховувати на примітивні пристрої з ручною подачею палива і з ручним регулюванням температури.
• Велика частина такого обладнання передбачає необхідність в будівництві спеціального котельного приміщення.
• Знову ж для твердого та рідкого палива буде потрібно обладнати спеціальне сховище або складське приміщення.
• Печі з водяним контуром демонструють рівень ККД нижчий, ніж аналогічний параметр властивий сучасним газовим котлам.

Критерії для класифікації та актуальні різновиди

Опалювальні печі, здатні працювати з водяним опаленням, класифікуються відповідно до такими критеріями як:

• тип виробничих матеріалів;
• тип використовуваного палива;
• спосіб циркуляції теплоносія;
• спосіб відведення газу;
• потужності параметри;
• функціональність, а саме наявність таких опцій як нагрів води для водопроводу, оснащення поверхнею і т.д .;
• ступінь автоматизації і як наслідок тип енергозалежності.

Відповідно до типу виробничих матеріалів слід відзначити два різновиди:

Цегляні печі - споруди, розраховані виключно на спалювання твердого палива (дрова, пелети і брикети, пресовані з відходів, кам'яне вугілля).

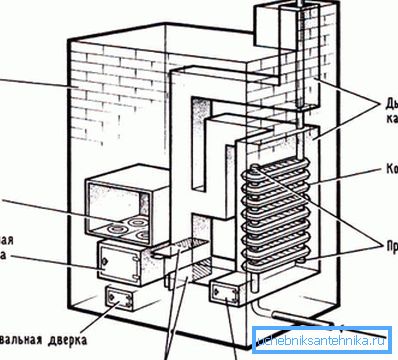

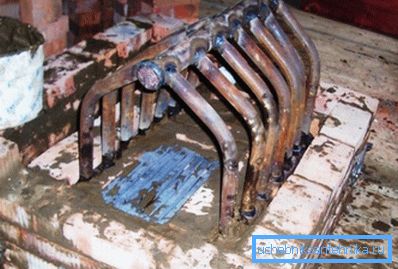

Як теплообмінника в таких спорудах застосований регістр. Регістр - це різновид радіатора, виконаного з труби певного діаметру оснащеної металевими ребрами, що служать для більш ефективного забору тепла.

Істотним недоліком таких конструкції є неможливість повної автоматизації всіх процесів, включаючи подачу палива, контроль температурних показників, періодичність запуску, розпал і т.д. Знову ж, контур в цегляних спорудах, найчастіше, один.

Важливо: Цегляні опалювально варильні печі з водяним контуром не можуть бути придбані в готовому вигляді в спеціалізованому магазині. Це обладнання доведеться будувати з нуля своїми руками, що потребують чималих зусиль, часу і будматеріалів.

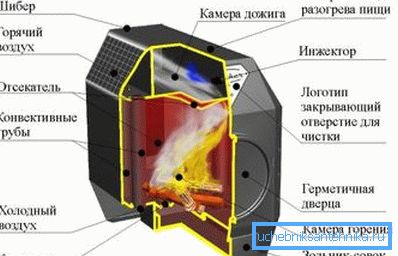

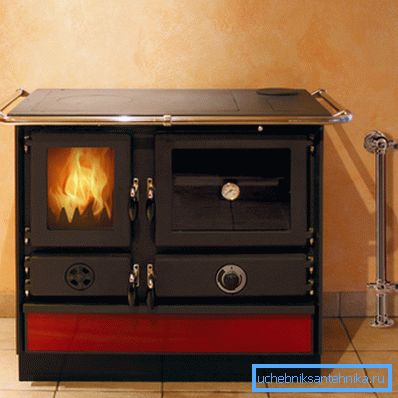

Металеві печі - це більш технологічні конструкції зі сталі або чавуну. Серед цих агрегатів слід відзначити твердопаливні та рідкопаливні модифікації.

Конструкція твердопаливних агрегатів мало чим відрізняється від цегляних аналогів з тією різницею, що габарити металевої печі на порядок компактніші і маса в рази менше. В результаті встановлювати виріб з металу можна на звичайний цементний або плитковий підлогу без необхідності в закладці фундаменту.

Рідкопаливні сталеві або чавунні печі ще компактніше, в порівнянні з твердопаливними варіантами. Як енергоносій в таких пристроях застосовується дизельне паливо.

У зв'язку з подорожчанням солярки повсюдно все більшою популярністю користуються печі, розраховані на спалювання відпрацювання. Щоб не витрачати гроші на придбання дорогих пристроїв зарубіжного виробництва деякі умільці виготовляють спеціальні пальники своїми руками.

В результаті, експлуатація печей, обладнаних такими пальниками, за рахунок дешевизни відпрацьованого масла, обходиться в мінімальну суму грошей.

висновок

Проста опалювальна піч з водяним контуром своїми руками може бути побудована за схемами, наведеними в цій статті. Втім, можна заощадити час і сили, і придбати готове металевий пристрій.

Використання і експлуатаційне обслуговування печей з водяним контуром, незалежно від модифікації, не відрізняється особливою складністю. Втім, якщо необхідні пояснення, можна подивитися відео в цій статті.
