Опалювальний щиток підвищить ефективність вручений печі

Металеві варильні і опалювально-варильні печі мають одну незаперечну перевагу - компактність. Подібний агрегат не займатиме багато місця у вашому будинку або на дачі. Щоб підвищити ефективність сталевих і чавунних печей, застосовується цегляний опалювальний щиток.

Недоліки металевих виручених печей і як їх виправити

1. У компактних габаритів металевих грубок є і недолік - занадто маленька поверхню повітряного теплообміну.
2. Крім цього, газоподібні продукти згоряння мають дуже високою температурою - від + 300 ° градусів і більше. Тому доводиться думати про пожежну безпеку і термоізолювати димохід.
3. Як відомо, ККД печей пропорційний назад температурі виведених відходів згоряння. Для приготування ж їжі варильні агрегати використовують далеко не всю генерується теплову енергію.
4. Крім цього, такі печі зазвичай мають короткі димохідні канали. Тому і вони поглинаються трохи тепла.

Зверніть увагу! Виходячи з усього цього, інструкція зауважує, що максимальні тепловтрати агрегатів припадають на димохід, по якому продукти горіння виводяться в атмосферу. Тобто фактично, великий відсоток тепла від використаного палива варильні печі витрачають на «обігрів вулиці».

1. Такі теплові втрати з будь-якої точки зору нераціональні. Виникає потреба їх мінімізувати. Один з найпоширеніших способів знизити енергетичні втрати печі - це оснастити агрегат своїми руками опалювальним щитком.

Що являє собою пристрій

1. Щиток являє собою прилаштовуватися до печі невелику цегляну стінку, всередині якої є розвинена система димоходів.
2. З топкою такі пристрої майже ніколи не робляться. Нагрівається щиток завдяки відводиться від грубки газам. Конструктивно стінка не здатна викидати багато тепла в навколишнє середовище.

1. Є більш складні і зручні конструкції, ціна яких вище. Вони оснащуються своїми топками невеликого розміру. Можна їх робити і незалежними від вручений плити і пристроювати, наприклад, до печей з каміном.
2. Цегла має гарну теплопровідність, а головне - високу теплоємність. Розігріваючись при розпалюванні печі або приготуванні їжі, він віддає тепло кімнаті кілька годин. Так можна отримати аналог печі з цегли. Тільки більш простий конструктивно і за менші гроші.

Зверніть увагу! Опалювально-варильна піч з щитком здатна володіти тепловою потужністю в 7/14 кВт. Коли паливо прогорить, стінка тривалий час віддає в навколишнє середовище приблизно 1 кВт тепла. Щоб самостійно прогріти кімнату, цього недостатньо, але щоб вона швидко не вистигає, такої кількості енергії вистачає.

конструкції пристроїв

Конструкції опалювальних щитків діляться на дві великі категорії: вони можуть бути товсто- або тонкостінними.

Про товщину стінки

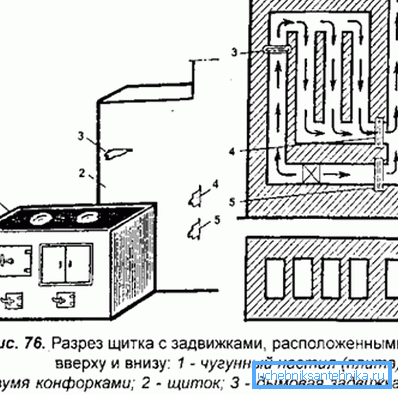

1. Товстостінні щитки укладаються в півцеглини. Їх необхідно попередньо добре прогрівати. Коли варильна плита з опалювальним щитком використовується постійно, таке його пристрій доцільно. Крім усього іншого - товстостінні конструкції краще з точки зору пожежної безпеки.

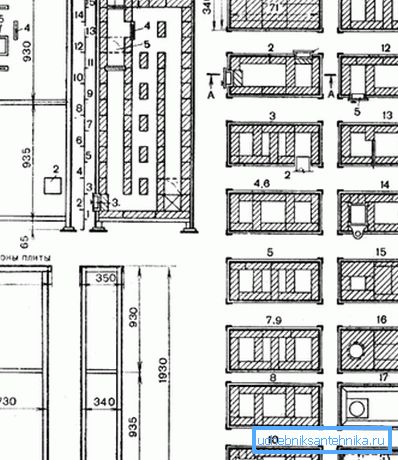

2. Опалювальний тонкостінний щиток кладеться в чверть цегли. Щоб задовольнити протипожежні вимоги, такі конструкції часто закриваються металевими кожухами.
3. Поверхня стінок можна штукатурити, облицьовувати кахельними плитками або, розшивши стики, залишати без обробки. Облицьовувати піч-камін з опалювальним щитком слід в ході його укладання.

1. Пристрої можуть працювати в двох режимах роботи - зимовому і літньому. У першому з них конструкція нагрівається повністю, у другому ж частково.

Зверніть увагу! Коли відбувається кладка опалювального щитка, до них застосовуються підвищені протипожежні вимоги. Наприклад, пристосування слід будувати обов'язково на окремому фундаменті. Його необхідно гідроізолювати.

Яку кладку віддати перевагу

Викладаються опалювальні щитки своїми руками з урахуванням кількох рекомендацій.

1. Більш раціонально будівництво в півцеглини. Тонкостінні конструкції розігріваються швидше, проте і остигають швидко.
2. Укладання в? цегли, крім цього, вимагає дотримуватися підвищених запобіжних протипожежної безпеки. Так, подібні щити бажано забирати в сталевий кожух.
3. Температура відведених продуктів горіння не повинна бути менше + 100 °. В іншому випадку тяга в печі може значно впасти, а на її елементах почне осідати конденсат.
4. Як і у всіх пічних димарях, в щитках слід використовувати засувки для регулювання. В іншому випадку, в холодну пору температура в кімнатах буде падати дуже швидко.
5. Порядовка опалювального щитка проводиться з звичайних червоних цегли. Вони повинні бути повнотілими, щілини в матеріалі потрібні для теплоізоляції, а вона в даному випадку, ні до чого.
6. Для скріплення кладки потрібно застосовувати для печей глиняний розчин. Цементно-піщана суміш не має стійкості до високої температури.

Принципові схеми роботи

За принципом роботи розрізняють два типи пристроїв.

канальні щитки

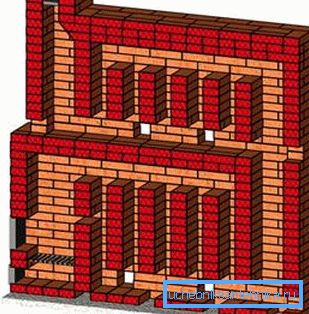

1. Усередині такого пристрою облаштований своєрідний лабіринт із димарів, які мають один і той же перетин.
2. Коли кладуться подібні опалювальні щитки - порядовки їх можуть мати, як горизонтальні, так і вертикальні перегородки.
3. Теплову енергію стінок продукти горіння віддають в процесі рівномірного пересування їх по всій довжині каналів.
4. У канальному типі пристроїв нерідко облаштовуються перемички, що ходять по димохід. Відгороджуються вони перегородками. Треба це, щоб в літній період для варки грубка не опалювала кімнату.

У печах-камінах перемички не потрібні, тому як щитками вони оснащуються для більшої віддачі тепла. Пристрій ж для потужного металевого агрегату, наприклад, для Баварії (теплова потужність 14 кВт) без подібної перемички робити не слід. (Див. Також статтю Біопаливо для камінів: особливості.)

ковпакові пристрої

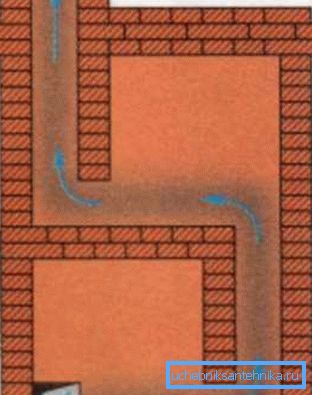

Опалювальний щиток Колпакова типу складається з однієї або декількох порожнин, які з'єднані димоходами. Вихід і вхід каналу в усіх ковпаках робиться набагато нижче верху його площині.

Чому це треба? Нагріте повітря і пічні гази завжди течуть вгору. Проникнувши в ковпак, гази до свого охолодження будуть розташовані там. Коли вони своє тепло віддадуть, то їх витіснить нова порція нагрітих продуктів горіння, і вони потечуть по димоходу на вулицю.

Зверніть увагу! Слід враховувати, що двухколпаковий щиток буде забирати у відходів горіння більше теплової енергії, ніж одноколпаковой аналог. Вартість же їх однакова, тому що витрати матеріалів еквіваленти.

Особливості реалізації схеми щитка

1. Крім прямокутних пристроїв, коли в кімнаті мало місця, нерідко облаштовується кутовий щиток. Крім того, що така конструкція зберігає корисний об'єм, завдяки більшій площі теплообміну, вона віддає більше енергії.

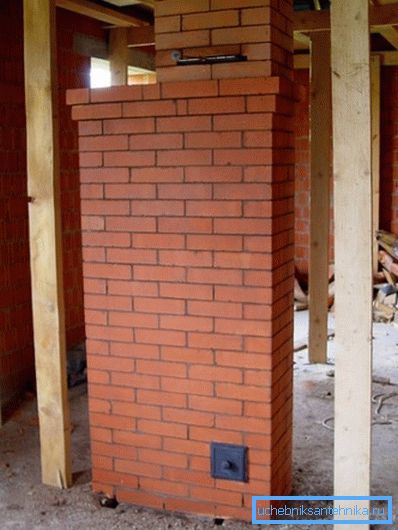

2. Якщо оснастити щиток окремої топкою, то він з додаткового елемента грубки перетворюється в повноцінне опалювальне обладнання.
3. Власна паливна камера потрібна для того, щоб без потреби не розтоплювати варильну піч. (Див. Також статтю Опалення приватного будинку дровами: особливості.)

висновок

Зробивши опалювальний щиток своїми руками, ви значно підвищите продуктивність основний печі, завдяки покращеному теплообміну в приміщенні.

Ознайомтеся з відео в нашій статті, воно містить багато додаткових відомостей.
