Опалювально-варильна піч шведка: особливості будови та

У цій статті ми розповімо про те, як опалювально варильна піч Шведка своїми руками може бути побудована із застосуванням доступних матеріалів. Крім того, ми розглянемо основні характеристики споруди і його експлуатаційні особливості.

Не секрет, що обігрів невеликих заміських будинків часто утруднений неможливістю підключення до центральної газової магістралі. Зрозуміло, замість простого в управлінні газового котла, можна встановити електричні обігрівачі, які забезпечать ефективний контроль температурних параметрів повітря в приміщенні. Але, на жаль, ціна електроенергії, необхідної для опалення заміського будинку, буде велика.

Ще однією суттєвою проблемою є нестача вільного простору в невеликих кімнатах заміського будинку. Втім, опалювальна піч Шведка характеризується відносно невеликими габаритами при непоганих експлуатаційних параметрах.

Потужність такої печі в стандартному виконанні становить 5,2 кВт при помірній витраті палива, що дозволяє опалювати будинок з площею до 50 м ?.

Основні характеристики

Опалювальна варильна піч Шведка отримує все більшу популярність завдяки наступним перевагам:

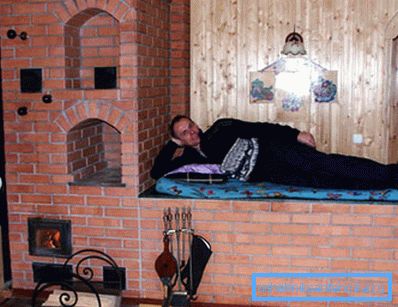

• Багатофункціональність за рахунок поєднання опалення, вручений панелі, ніші для сушіння ягід і грибів, каміна і т.д.
• Можливість обігріву відразу двох суміжних кімнат. Більш того, є окремі модифікації, здатні обігріти відразу ж три кімнати.
• Невеликі габарити в порівнянні з іншими модифікаціями цегляних печей.
• Невисока ціна споруди за рахунок нескладного монтажу із застосуванням доступного будівельного інструменту.
• Економічність за рахунок низької витрати палива.
• Естетично привабливий вигляд споруди, який впишеться в інтер'єр, оформлений в стилі кантрі або шале.

Чи є недоліки, які доведеться врахувати, вибираючи піч для побудови в заміському будинку?

Недоліки наступні:

• Необхідність будівельних навичок для побудови по-справжньому функціональної печі.
• Необхідність в облаштуванні димаря, який буде проходити через покрівельну систему, і підніматися над коником даху.
• Досить допустити ряд помилок при проектуванні і будівництві печі і результатом стане погана тяга, а також проникнення диму в житлове приміщення.

конструкційні особливості

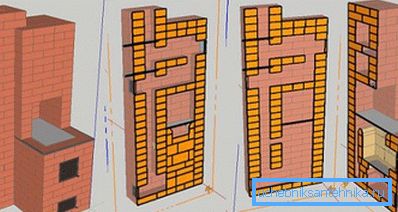

Опалювально варильна піч типу Шведка характеризується високим ККД, що пояснюється застосуванням складної системи відведення відпрацьованих газів.

На відміну від примітивних опалювальних агрегатів, в шведці гаряче повітря разом з димом не відразу ж виводиться назовні. Дим, до того як дістатися до витяжного патрубка, проходить по лабіринту каналів, застосованих в конструкції печі. Проходячи по численних каналах відпрацьовані гази упереміш з гарячим повітрям вивільняють тепло, передаючи його цегляній кладці.

По закінченню циклу, повітря, що пройшло по лабіринту, на виході майже остиглий. Це знову ж таки обертається перевагою, так як димар не розігрівається до критичних температур.

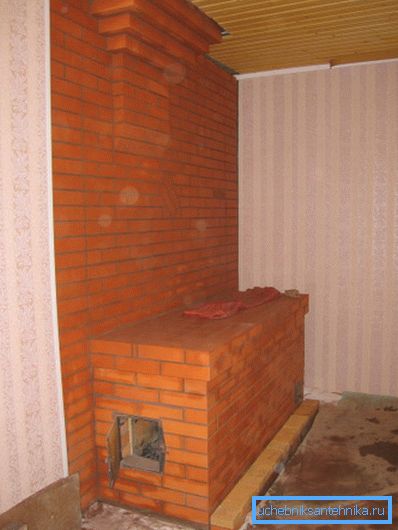

Традиційно спорудження будується як частина міжкімнатної перегородки. В окремих випадках спорудження розташовується в кутку і обігріває відразу ж три кімнати.

Важливо: Оптимальним розташуванням вважається варіант, коли частина печі, обладнана поверхнею, виходить на кухню. Таке рішення не тільки зручно, так як приготування відбувається безпосередньо на кухні, але й умотивовано тим, що в житлове приміщення практично не проникає запах диму з топки.

Піч Шведка застосовується всесезонно - взимку опалення і приготування їжі, влітку - тільки готування їжі. Для того щоб поєднати в одному пристрої дві ці функції при проектуванні печі поряд з воздуховодом-лабіринтом влаштовується прямий повітропровід. (Див. Також статтю Витяжні труби: особливості.)

Два окремо розташованих каналу обладнуються спеціальними заслінками. Коли один з повітропроводів працює, заслінка відкривається, в той час як аналогічна заслінка на невживаному другому повітроводі - закривається.

Рекомендації по влаштуванню і типоразмерам

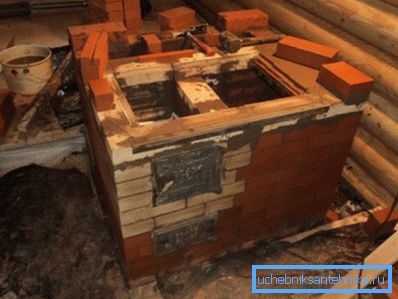

• Будівництво починається з закладки підстави. Підстава укладається в два ряди цегельної кладки з гідроізоляцією, не доходячи до рівня підлоги.
• Типорозміри споруди визначаються такими параметрами як особливості будинку, площа приміщення, зростання господарів. Оптимальна висота, на якій слід встановлювати плиту, не більше 11 рядів. Рекомендована довжина кладки складає 2,5 цегли.
• Димохід влаштовується таким чином, щоб його найвища точка була приблизно на півметра вище дахового гребеня.

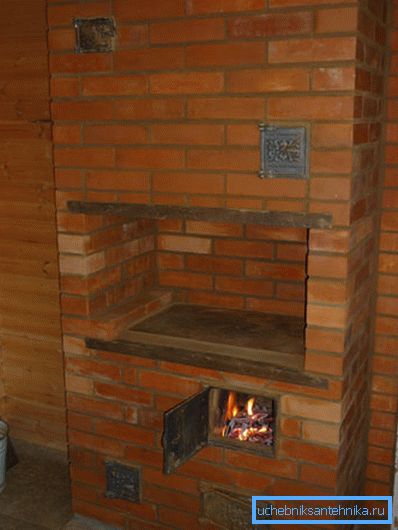

• Розташування печі підбираємо таким чином, щоб лицьова сторона з топкою і поверхнею розташовувалася на кухні.
• Стінки паливного відділення викладаємо з шамотної цегли.
• Від стелі до верхньої кладки повинно бути відстань не менше 35 см.

Важливо: Якщо піч споруджується в новому будинку, на місці зіткнення з перекриттям навколо димаря отставляем зазор в сантиметр і заповнюємо його еластичною теплоізоляцією, наприклад монтажною піною або мінеральною ватою. Наявність компенсаційного зазору дозволить уникнути зрушень труби в процесі усадки будинку.

послідовність будівництва

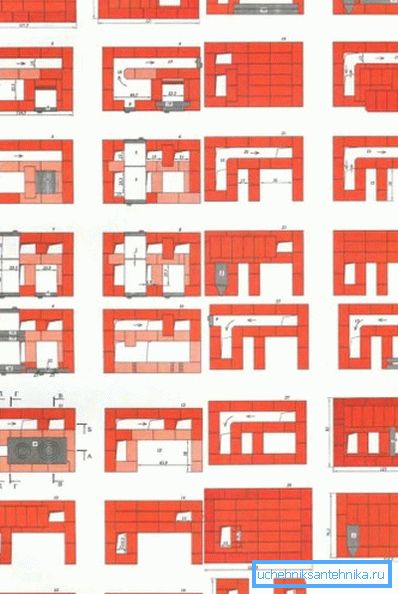

Інструкція будівництва наступна:

• суцільна кладка - перший і другий ряд;
• підставу зольной камери, вертикальних каналів, і нижнього підігріву;
• монтаж дверцята для прочистки і для вилучення золи;
• з'єднання димохідних каналів;
• монтаж перекриття дверцят, колосника і духовки;
• обкладає зольную камеру шамотною цеглою;
• укладаємо підставу топки і встановлюємо дверцята паливного відділу;
• формуємо канали задньої стінки і ізолюємо вхід в вертикальний димар;
• робимо кладку поверх духовки і встановлюємо сталевий куточок і плиту;
• формуємо варильну камеру і вертикальні газоходи;
• встановлюємо очисні дверцята на лицьовій стороні;
• перекриваємо верхні газоходи і викладаємо виступ;
• викладаємо підстава пічної труби.

висновок

Тепер, коли ви знаєте, що собою являє піч з варильних відділенням, можна приступити до пристрою ефективного і функціонального опалення в заміському будинку. Більше корисної інформації можна знайти, подивившись відео в цій статті.
