Опалювально-варильні печі для дачі: універсальне рішення для

Пічки, мають плиту для приготування їжі, зараз стають серед власників дач все більш популярними. Вони поєднують в собі два прилади і завдяки цьому, економлять місце в невеликих заміських будиночках.

Опалювальні варильні печі для дачі можна зробити самостійно (як правило, з цегли) або купити готове металевий пристрій.

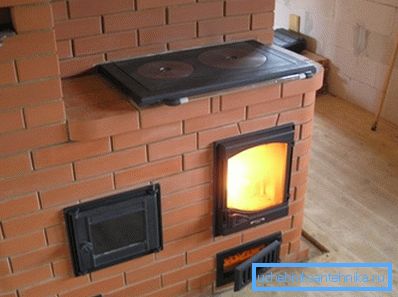

Саморобний пристрій з цегли

Агрегат повинен мати малі розміри, тому як буде обігрівати невеличке приміщення, яке має площу до 50 м2.

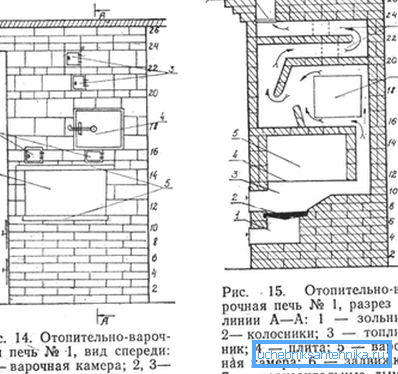

Принцип роботи і конструкція

1. Зовнішні стіни печі можна викласти в півцеглини.
2. У конструкцію агрегату слід включити духовку і водогрійний короб.
3. Як варильну поверхню можна використовувати плиту з чавуну, як мінімум, з двома конфорками.
4. Топку треба перекрити листом чавуну для поліпшення тепловіддачі. Вгорі, над нею слід помістити камеру для варіння.
5. Духовку можна облаштувати як справа, так і зліва від топки, виходячи з умов приміщення.
6. Для невеликої дачі буде досить грубки, що складається з 14 цегляних рядів.
7. Обігрів треба зробити низовим. Це гігієнічно і ефективно.

Принцип роботи подібного агрегату нижче.

1. Влітку з топливника розпечений газ проходить під варильну плиту, розігріваючи її і духову шафу. Далі він виводиться в атмосферу через димар.
2. Взимку робота грубки проходить практично так само. Але газ, після того, як розігріє плиту, йде по трубах опалення в верхній замкнутий короб і нагріває його. Лише потім теплоносій йде в димохід.

матеріали

Перед тим як почати роботу своїми руками, придбайте наступне.

1. 230/250 штук пічного (вогнетривкої) цегли.
2. 200/210 кг шамотної глини для розчину.
3. 200/210 кг чистого кварцового піску дрібної фракції.
4. Металевий куточок, розмірами 45? 45? 3 мм.
5. Сталеву смужку 40? 3 мм.
6. Топкові дверцята. У нашому прикладі її розміри 270? 300 мм.

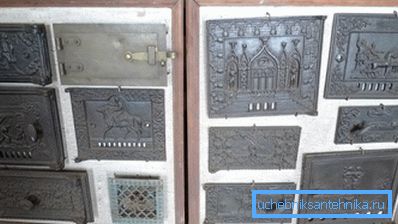

7. Дверцята для піддувала, габаритами 150? 270 мм.
8. Варильну поверхню з чавуну, що має конфорки.
9. Засувку затулкові.
10. Короб для підігріву води, розміри 500? 350?
11. Сушильний аналог, починаючи від габаритів 350? 350?

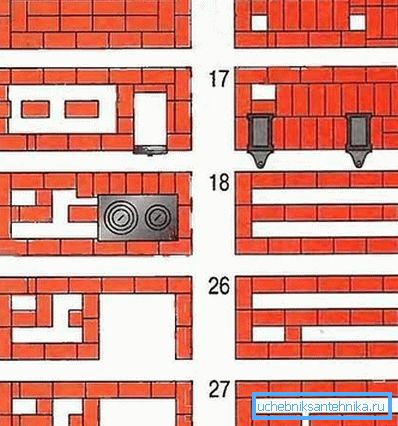

Зверніть увагу! Якщо ви не маєте досвіду роботи з цегляною кладкою, врахуйте, що необхідно дотримуватися її порядовку. Для цього потрібні її креслення. Або замовте їх у фахівців або знайдіть в інтернеті, в тому числі і на нашому сайті.

кладка печі

Спочатку необхідно буде облаштувати фундамент агрегату. Він заливається стандартно.

Далі здійснюється цегляна кладка.

1. Початковий і наступний ряд укладайте суцільно. По кінцях першого ряду кладіть тільки цілі цеглини. По центру можна укласти і бій.
2. Другий шар монтується тільки цілими блоками.
3. 3/5 ряди є основою для зольника. На даному рівні монтується його дверцята, а на 5 ряду (зверху) облаштовується перекриття. Тут же формується місце для сушильної камери. Його розміри повинні відповідати наявній короба для сушки.
4. Далі від шостого рівня починає нарощуватися основа для колосникових грат.
5. На сьомому ряду цегли встановлюється вона сама, а потім дверцята паливної камери.
6. Рівень 8, 9 і 10 ряду - це місце під топку. Тут же викладається ділянку для сушильного короба.
7. На 11 ряді (поверх сушарки) укладаються сталеві смужки. Вони заливаються піщано-глиняним розчином. Тут же необхідно вибрати місце під облаштування димаря.
8. На 12/13 рівнях на покладений розчин ставляться цеглини, і готується гніздо для монтажу конфорки.
9. Далі ставляться сама плита і резервуар для підігріву води (він буде частково перекривати димар).
10. На рівні останнього 14 ряду встановлюється труба для відводу продуктів горіння.

Промислові агрегати з металу

Найбільш ефективні з промислових опалювально-варильних приладів чавунні аналоги тривалого горіння. Вони позбавлені основного недоліку твердопаливних конструкцій - частою закладки пального. Інструкція стверджує, що такі агрегати здатні працювати половину доби на одній порції палива.

Вибір чавунної печі

Підбираючи агрегат, врахуйте такі моменти.

1. продуктивність печі. Чавунні агрегати тривалого горіння можуть створювати комфортний режим температур в кімнатах площею в 80/150 м ?. Заявленої потужності (максимальної) деяких з моделей вистачає, щоб обігріти і 250 м ?.
2. Різновид застосовуваного палива також є важливим фактором. Оптимальний варіант - вибрати універсальну піч, яку можна топити усіма типами твердого палива: вугілля, дрова, деревними і торф'яними брикетами, пелетами. Ціна її не набагато відрізняється від звичайних аналогів.
3. Опціональні можливості агрегату мають значення для надійності та зручності користування пристроєм. Наприклад, завантажувати паливо можна вручну або автоматизовано. Регулювати тепловіддачу печі також можна за допомогою вбудованого термостата.
4. Печі, що мають варильну поверхню, не володіють водяним контуром, тому не прив'язані до певної ділянки будівлі.
5. Сучасні конструкції для видалення диму дають можливість монтувати піч у будь-якій точці обраної кімнати.

Зверніть увагу! Чавунна опалювальна піч з вмонтованою вручений плитою не потребує підключення до опалювальної системи будинку. Він обігріває кімнати за допомогою повітряної конвекції. Даний спосіб хороший тим, що завдяки йому досягається висока продуктивність і ефективність грубки.

висновок

Придбавши грубку, що має варильну поверхню, ви вирішите відразу два завдання - зможете обігріти свою дачу і позбудетеся від проблеми приготування їжі. Відео в нашій статті несе в собі ще багато цікавої інформації.
