Опалювально-варильні печі з каміном: особливості вибору,

У цій статті ми розповімо про те, що собою являє опалювально варильна піч з каміном, як вона функціонує і які закономірності будівництва даних споруд.

Багатофункціональні печі, що поєднують в собі можливості теплогенератора і кухонної плити, користуються чималою популярністю. За статистикою такі споруди складають близько 80% від загальної кількості опалювального обладнання, яке експлуатується в заміських будинках.

Варильна опалювальна піч з каміном характеризується цілою низкою переваг, серед яких:

• Невисока ціна готового споруди, в порівнянні з вартістю, придбаної окремо кухонної плити і опалювальної системи.
• доступність матеріалів, необхідних для проведення будівельних робіт.
• Простота експлуатації та обслуговування таких печей.
• Можливість будівництва споруд з широким набором функціональних можливостей, включаючи варильну плиту, камін лежанку, місце для сушіння грибів і ягід, камеру для випічки хліба і т.д.
• Доступність і дешевизна палива, так як, поряд з дровами і кам'яним вугіллям, в паливну камеру можна закладати побутові відходи, гілки, що залишилися після різання дерев, тирса і т.д.
• Високий коефіцієнт корисної дії (В середньому 60%), в порівнянні з параметрами звичайних кухонних плит. В результаті, з'являється дієва можливість скоротити час, необхідний для готування їжі.
• Чудовий зовнішній вигляд, так як під чистове цегляна кладка стане прикрасою вашого котеджу.

Основні різновиди, що застосовуються в заміських будинках

На вітчизняному ринку опалювально варильна піч камін представлена ​​кількома популярними різновидами, серед яких особливо відзначимо малі опалювально-варильні печі з духовкою, піч «шведки», конструкцію Волкова, традиційні російські споруди типу «теплушки» і «Економка», запатентовану розробку професора Потапова - піч «Крихітку».

Всі перераховані споруди відрізняються один від одного типорозмірами, конфігурацією, набором функцій і продуктивністю. Для того щоб у вас склалося правильне думка про характеристики даних пристроїв, розповімо про деякі з них докладніше.

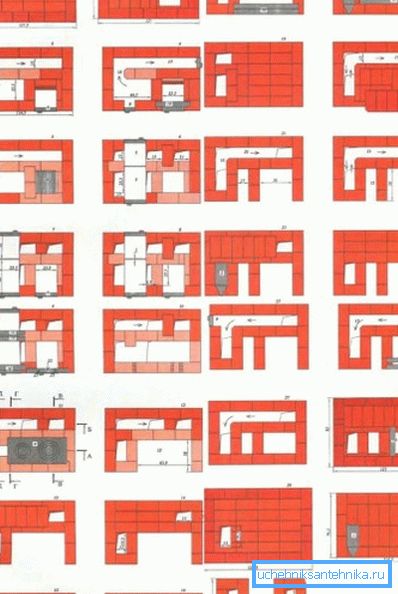

конструкція Шведки

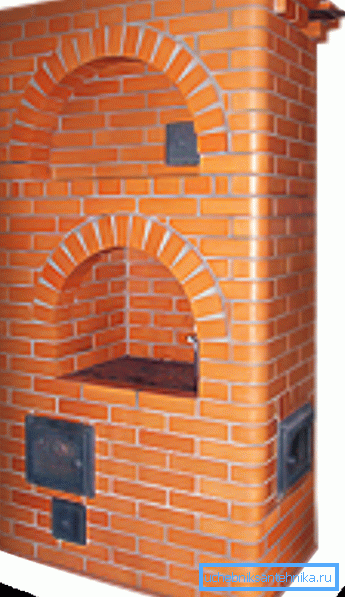

Шведка об'єднує в собі такі споруди як опалювальна піч невеликих розмірів і кухонна плита. Конструкція споруди може бути доповнена духовкою.

Завдяки конструкційним особливостям, пічне обладнання може бути використано для одночасного опалення приміщення і для готування їжі. У теплу пору року піч шведка може застосовуватися виключно для готування їжі. Для цього в процесі будівництва в вручений камері робиться витяжка, яка дозволяє очистити приміщення від запахів готування.

Більш того, в печі робиться відразу ж два димоходу. Один з них, з більшою тривалістю і більш протяжним лабіринтом, застосовується в холодну пору року. Інший димохід є практично пряму трубу і використовується в теплу пору року.

Важливо: Для того щоб один димохід працював окремо від іншого застосовуються спеціальні заслінки, які перекривають по черзі одну з двох труб.

Як правило, піч такого типу застосовується відразу ж для обігріву двох кімнат. Та частина, в якій влаштована панель, виходить на кухню. Зворотний бік виходить в суміжну кімнату і застосовується виключно для обігріву.

Популярність такої конструкції багато в чому пояснюється тим, що в заміських будинках великі печі не будуються, в той час як споруди середніх і малих габаритів - це якраз те, що потрібно.

Розробки Волкова і Потапова

Продовжуючи тему багатофункціональних печей, виготовлених з цегли, розглянемо наступні модифікації:

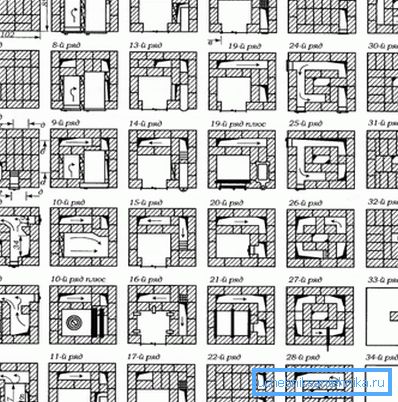

1. Конструкція І.Ф. Волкова є опалювально-варильну піч середніх розмірів з наступними характеристиками:

• Габарити - 244 * 90 * 110 см.
• Функціональне оснащення включає такі пристосування як духову шафу, водогрійний короб, варильну камеру з витяжкою і плитою.
• При роботі двох топок добова тепловіддача становить до 4 кВт.
• Виробничі матеріали - вогнетривкий цілісний цегла і металеві деталі для обладнання вручений панелі топки і т.д.
• Можливість експлуатації, як в літньому, так і в зимовому режимі.

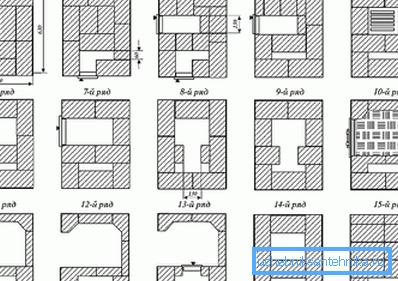

1. Конструкція В.А. Потапова - це альтернатива печі Волкова, існуюча в двох виконаннях - великорозмірні спорудження і малогабаритна піч. Характеристики обладнання наступні:

• Габарити - 116 * 64 * 190 (велика) і 51 * 64 * 182 см (мала);
• Функціональне оснащення включає витяжку, духова шафа, варильну камеру, обладнану чавунною плитою.
• Малий варіант при дворазової топці демонструє продуктивність до 1500 ккал / год, тоді як повнорозмірний варіант - близько 4000 ккал / год.
• Будівельний матеріал вогнетривкий і червона цегла.
• Можлива експлуатація в літньому і зимовому режимі.

Важливо: Крім перерахованих авторських модифікацій, актуальними розробками є печі, сконструйовані Кузнєцовим, Жирнова і Стрижневим.

Особливості виконання робіт з кладки

Інструкція проведення робіт кладок починається з підготовки відповідних матеріалів та інструменту. (Див. Також статтю Порядовка опалювальної печі: особливості.)

Отже, нам буде потрібно наступне:

• цегла (вогнетривкий і червоний) - кількість розраховується відповідно до обраного проекту.
• матеріали для розчину - глина і кварцовий сіяний пісок.
• матеріали для приготування бетону для заливки підстави.
• сталевий куточок.
• сталеві або чавунні дверцята для пристрою піддувала і топки.
• варильна плита зі сталі або чавуну.
• засувки для в'юшки.

З інструменту потрібно кладки кельму, будівельна дерев'яна киянка, схил, водяний рівень і сокира для того щоб розколювати цегла.

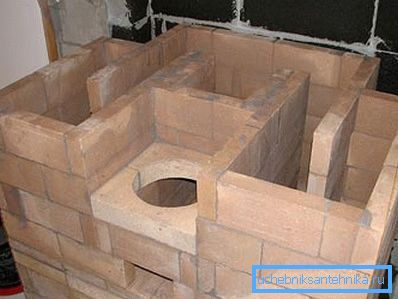

Земляні роботи своїми руками виконуються поетапно. Спочатку закладається бетонну основу. Далі Вичікують час, необхідний для набору міцності бетонної основи (до 28 днів). Після цього, відповідно до обраної схеми, виконується кладка.

В якості керівництва для проведення робіт кладок ви можете використовувати схеми, наведені в цій статті.

висновок

Тепер, коли ви знаєте, що собою представляють печі, придатні як опалення, так і для готування їжі, саме час визначитися з тим варіантом, який підійде для вашого заміського будинку. Більше корисної інформації можна знайти, подивившись відео в цій статті.
