Опресовування системи опалення: призначення, особливості,

Опресовування і промивка системи опалення - це обов'язкова процедура, що передує введенню опалення в експлуатацію. По закінченню процедури заповнюється бланк акта проведення випробувань, який є обов'язковим документом, що вказує на успішний монтаж опалювальної мережі.

Ми розповімо, що таке опресування опалення і як її слід виробляти.

Гідравлічне випробування трубопроводу

Визначення та порядок проведення

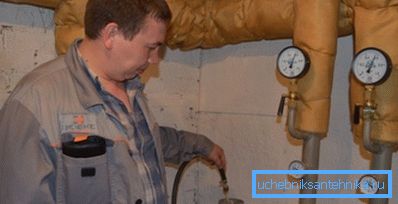

Опресовування і промивка систем опалення - це необхідна процедура, яка полягає в гідравлічному випробуванні об'єкту відсутні сліди витікання і неякісних з'єднань. Випробування полягає в тому, що трубопровід наповнюють водою, видаляють повітря за допомогою клапанів і підключають обладнання для опресування системи опалення (див.також статтю Знайомтеся - системи повітряного опалення).

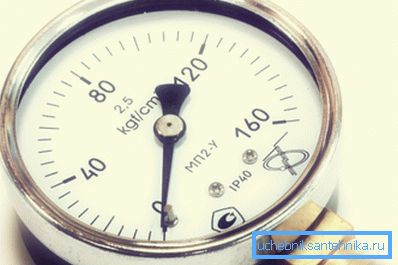

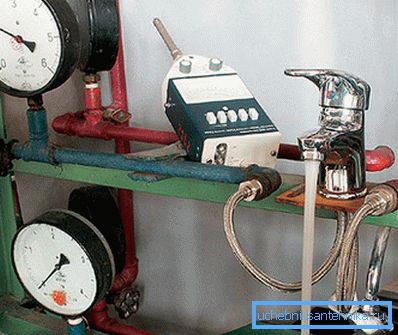

Компресор нагнітає тиск, на 20 - 50% перевищує розрахункове робоче, і трубопровід залишають в такому стані на 30 хвилин. Протягом цього часу тиск контролюють за допомогою манометра, і якщо воно не падає, значить, мережа герметична. Нові сучасні опалювальні контури відчувають з подвійним перевищенням робочого тиску.

Якщо ж протягом 30 хвилин зафіксовано падіння тиску, тоді прес для опресування систем опалення відключають, воду спускають, а всі деталі опалення перевіряють на наявність протікань. Коли витік знайдена і усунена, процедуру повторюють.

В кінці на підставі виконаних робіт складається кошторис на опресовування системи опалення, в якій вказується вартість кожного окремого етапу робіт і вартість заходу в цілому (згідно ОКДП - «4530195 Випробування гідравлічне та пневматичне трубопроводів»), а також акт опресування.

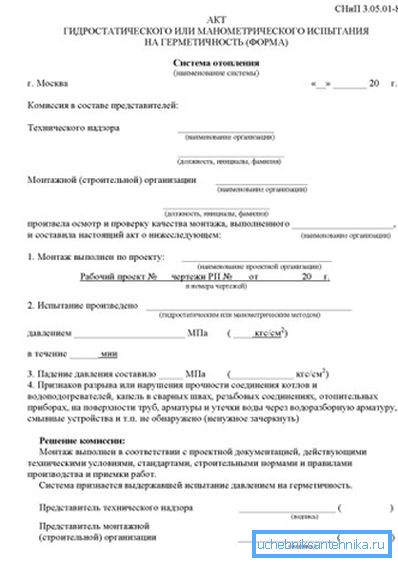

Зверніть увагу! Після успішного випробування перевіряючий складає акт опресування, який підписує представник монтажної організації і представник технічного нагляду. По завершенні проводиться промивка і запуск об'єкта в роботу.

Устаткування і персонал для опресовування

Класичним прикладом обладнання для проведення гідравлічного випробування є пресувальник системи опалення. Цей прилад підключають до контуру для контрольованого підвищення тиску в трубах.

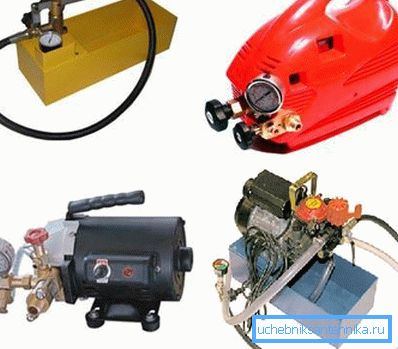

Насос для обпресування систем опалення може бути ручним або електричним. Так як для більшості локальних опалювальних мереж приватних будинків і котеджів високого тиску не потрібно, ручного пресувальник цілком достатньо.

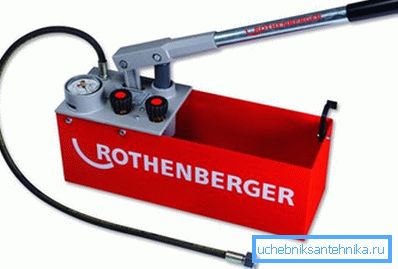

Ручні насоси для опресовування систем опалення здатні розвивати зусилля від 25 до 60 і більше бар, чого цілком достатньо для перевірки герметичності не тільки в заміському будинку, але і в міській п'ятиповерхівці.

Переваги використання ручних пристроїв:

• Невеликі розміри і вага апарату роблять його мобільним навіть в умовах звичайної міської квартири. Ручний насос буде зручний як для професійної діяльності, так і для особистої експлуатації;
• Порівняно невисока ціна обладнання робить його доступним для широкого загалу споживачів. На відміну від спеціалізованого електроустаткування, ручні преси мають цілком демократичні цінники;
• Діапазон робочих параметрів повністю задовольняє потреби дрібного і середнього опалювального обладнання. Помпа дозволяє домагатися дворазового перевищення робочих показників звичайної мережі приватного будинку;
• Проста конструкція відрізняється високою надійністю і тривалою роботою без поломок і збоїв. Насос влаштований дуже просто, і ламатися в ньому особливо не чого.

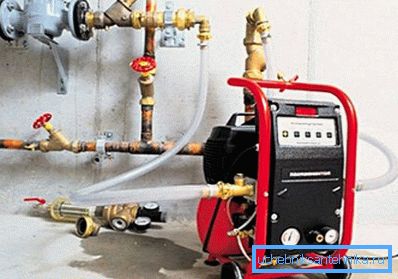

Для випробування великих і розгалужених схем на великих об'єктах, багатоповерхових будинках, виробничих підприємствах і т.д. використовують електричні помпи, які закачують воду під високим тиском, недосяжне для ручних механізмів. Вони обладнані самовсмоктувальним насосом і здатні розвивати зусилля до 500 кгс / см2 (бар).

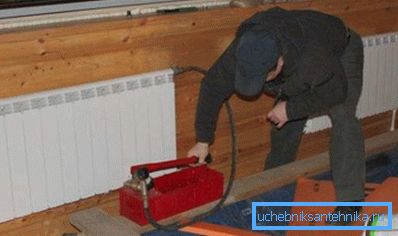

Електричні агрегати можуть вбудовуватися в магістраль або підключатися до будь-якого отвору. Найчастіше шланг приєднують до зливного крана або крана, через який трубу заповнювали водою. Також практикується підключення до радіатора через роз'єм для крана Маєвського.

Електричні машини, як правило, обладнані блоком управління з автоматичним захистом від перегріву. Якщо температура двигуна зростає вище заданої межі, тоді захист скидає тиск і дає установці відпочити.

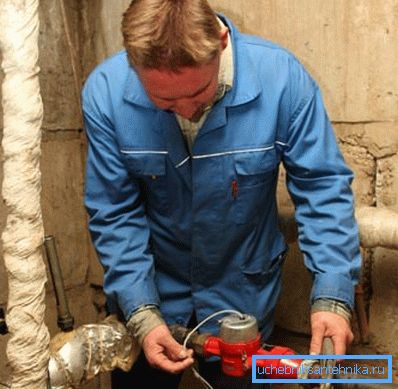

Для невеликих мереж, характерних для дачних будиночків і інших дрібних будівель, рівень зусилля приймають нижче - до 2 атм. Такі мережі можна перевіряти звичайним водопровідних напором. Опалювальний трубопровід підключається до центральної водопровідної мережі, в ньому виникає тиск близько 2 кгс / см2, і далі об'єкт оглядають на предмет протікання і інших дефектів.

Зверніть увагу! Якщо ви монтували опалення на дачі своїми руками, тоді ви цілком впораєтеся з випробуванням без допомоги фахівців. Але в разі міських багатоповерхівок інструкція вимагає обов'язкової участі комунальних служб і служб, які здійснюють технічне обслуговування об'єкта.

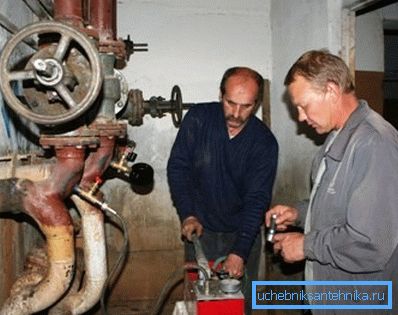

Приймає роботи представник технічного нагляду або представник замовника робіт.

У яких випадках роблять опресовування

Залишилося з'ясувати, коли необхідно відчувати труби на міцність.

Згідно з положеннями СНиП, перевірка проводиться в таких випадках:

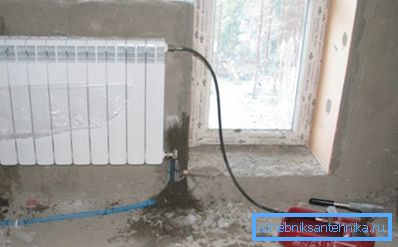

• Після монтажу нового об'єкта. Для здачі опалення в експлуатацію його в обов'язковому порядку відчувають високим тиском;
• Після ремонту будь-якої частини мережі або будь-якого опалювального приладу, елемента арматури, обладнання. Будь-яка розгерметизація вимагає повторного випробування;
• Після заміни будь-якій частині трубопроводу, після усунення будь-якого порушення цілісності труб або неякісного з'єднання;
• Перед початком опалювального сезону.

Зверніть увагу! Перед тим, як обпресувати систему опалення, з приміщення повинні бути евакуйовані сторонні люди і мешканці. З метою безпеки роботу виробляють на порожньому об'єкті.

висновок

Ми розглянули опресовування опалення і розповіли, що це таке. Якщо вас цікавить детальніша інформація, дивіться відео і читайте інші матеріали нашого сайту.
