Панельні радіатори опалення - пристрій і особливості

Радіатори опалення є вкрай важливим елементом будь-якої опалювальної системи, так як саме вони здійснюють нагрів навколишнього простору. Тому, до вибору цих приладів опалення необхідно підходити відповідально і заздалегідь ознайомитися з їх особливостями і видами.

У даній статті ми розглянемо будову і технічні параметри однієї з найбільш поширених конструкцій - панельних радіаторів.

Панельні сталеві радіатори

Особливості панельних радіаторів

Загальні відомості

Основною конструкційною особливістю опалювальних приладів даного класу є відсутність традиційних секцій, замість цього лицьова сторона виконана у вигляді суцільної панелі. Остання збирається з двох сталевих листів, які приймають необхідну форму в результаті пресування. Зокрема, в них штампуються протоки для теплоносія.

При зварюванні двох проштампованих пластин утворюється тонка панель, товщина якої навряд чи перевищує один сантиметр. Радіатор може складатися як з однієї, так і з декількох таких панелей. Подібна конструкція дає безліч переваг, але разом з тим і деякі недоліки, які ми розглянемо нижче

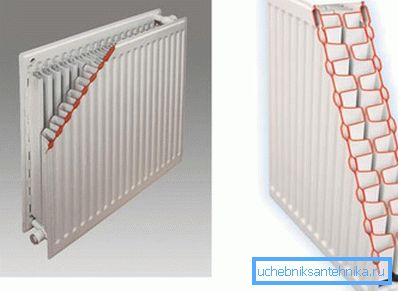

пристрій конструкції

У порівнянні з традиційними або біметалічними радіаторами опалення, ємність сталевих панелей мізерна. Завдяки цьому в опалювальній системі здійснюється швидка циркуляція теплоносія, і, як наслідок, практично моментальний нагрів.

Уже через 10 - 15 хвилин панельне опалення нагріває приміщення. Однак, ця особливість має і зворотну сторону - остигають радіатори, в разі вимкнення системи, так само швидко, як і нагріваються.

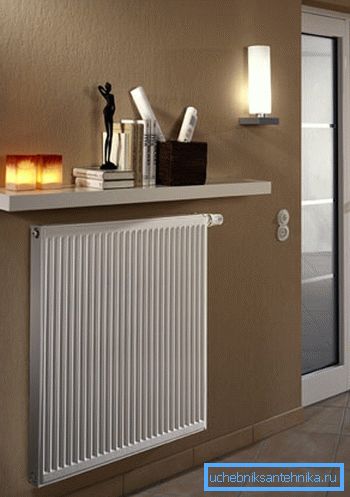

Панельний радіатор в інтер'єрі приміщення

Крім того, важливою особливістю такої конструкції є конвекція повітря, правда, це відноситься тільки до радіаторів, що складається з декількох панелей. Дана можливість реалізована завдяки наявності повітряних каналів, розташованих між протоками для теплоносія.

В результаті прилад здійснює нагрів не тільки шляхом випромінювання теплової енергії від корпусу, а й за рахунок циркуляції теплового повітря в приміщенні. Завдяки цьому ККД конструкції може досягати 75 відсотків.

Однак, незважаючи на те, що панелі для радіаторів опалення виготовляють з високоміцної якісної сталі, вони розраховані для роботи при низькому тиску в системі (не більше десяти атмосфер) і температурі теплоносія до 110 градусів за Цельсієм. З цих причин їх застосовують зазвичай в приватних і багатоповерхових заміських будинках.

Так як в централізованих системах опалення тиск становить вище десяти атмосфер, в квартирах панельні батареї встановлюють тільки в разі облаштування автономних опалювальних систем.

Зверніть увагу! Використовувати панельні радіатори в централізованій системі опалення можна не тільки через її високого тиску, а й забрудненого теплоносія. Вузькі протоки швидко забиваються і пристрій виходить з ладу. Тому для роботи в подібних умовах краще використовувати біметалічні радіатори.

переваги

Переваг у батарей розглянутого типу досить багато, нижче наведемо основні з них:

  • Акуратний, досить простий, але, в той же час стильний дизайн. Причому, сучасне обладнання, яке застосовується при виготовленні цих пристроїв, дозволяє випускати продукцію в різних стильових варіантах, починаючи від класики і закінчуючи мінімалізмом.
  • Можливість регулювання ступеня нагріву приладу, завдяки тому, що вироби, як правило, комплектуються всілякими електронними або механічними пристроями.
  • Підвищена тепловіддача - як уже було сказано вище, використання принципу конвекції дозволяє значно підвищити рівень ККД.

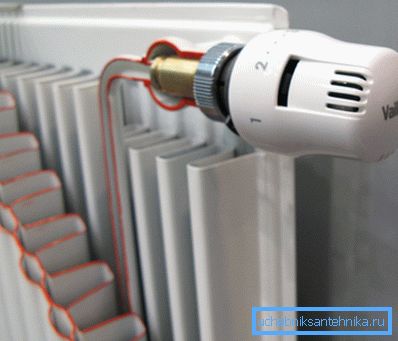

Пристрій для регулювання нагріву радіатора
  • Ціна, значно нижче, ніж на інші типи батарей. Пов'язано це з тим, що сталь сама по собі коштує значно нижче міді і алюмінію.
  • Економічність - так як пристрої мають невелику ємність, на нагрів теплоносія витрачається значно менше енергії.
  • Багатофункціональність - пристрій виконує функцію, як звичайного радіатора, так і конвектора.
  • Незначна вага, завдяки чому не складає труднощів виконати монтаж батарей самостійно.
  • Можливість підібрати пристрій найбільш підходящих розмірів і необхідної потужності.

Порада! Надати вигляду панелей можна і звичайним секційним батареям, наприклад, чавунним, шляхом установки спеціальних панелей. Причому, це може не тільки зробити їх більш привабливими, але і більш ефективними. Панелі на радіатори опалення можуть бути виконані з самих різних матеріалів, наприклад, з дерева або металу.

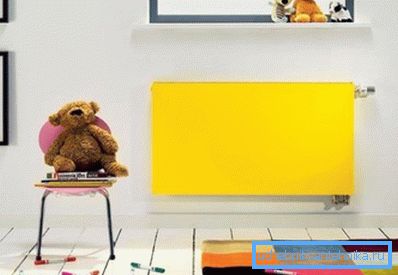

Радіатор жовтого кольору

недоліки

При всіх перевагах даних приладів опалення, назвати їх ідеальними радіаторами не можна з наступних причин:

  • Схильність до впливу гідроударів - це є однією з основних причин, по яких не можна використовувати панельні батареї в централізованих системах опалення.
  • Чутливість до рівня кислотності води - щоб уникнути корозії сталевої поверхні, рівень рН теплоносія повинен бути стабільним і триматися в діапазоні 8,3-9,5.
  • Інструкція по експлуатації панельних батарей забороняє зливати воду з системи на тривалий час. В іншому випадку внутрішні сталеві стінки конструкції будуть контактувати з киснем, що призведе до виникнення корозії.

З цих причин далеко не у всіх випадках доцільно купувати панельні радіатори.

На фото - батарея з боковим підключенням

Види панельних радіаторів

Всі існуючі сталеві панельні радіатори діляться на кілька груп.

Зокрема, за способом підключення їх можна умовно поділити на два види:

  • Пристрої з нижнім підключенням - обидва патрубка батареї розташовані внизу. Таке підключення є зручним в тих випадках, коли труби опалення проходять в підлозі. Правда, слід враховувати, що в цьому випадку коефіцієнт тепловтрат досить великий.
  • З боковим підключенням - в цьому випадку підвідний патрубок розташований зверху, а відвідний - знизу. Це дозволяє забезпечити рівномірний обігрів приладу опалення. Правда, якщо конструкція має багато секцій, то в цьому випадку виникнуть значні втрати тепла.

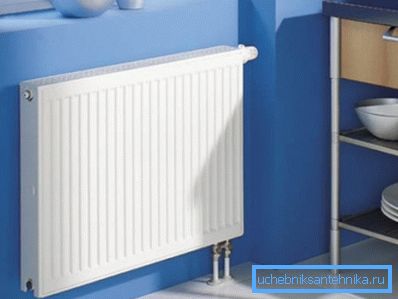

Батарея з нижнім підключенням

Як вже було сказано вище, розглядаються радіатори можуть відрізнятися кількістю панелей. За цією ознакою вони класифікуються на наступні типи:

Тип 10 Являють собою однорядні пристрою без конвекційних каналів.
Тип 11 Складаються з однієї панелі, однак, на відміну від останніх, мають сталеву обрешітку, яка забезпечує конвекцію повітря.
Тип 21 Конструкція складається з двох панелей.
Тип 22 Пристрій включає в себе дві панелі і дві обрешітки, завдяки чому повітряні канали розташовані по обидва боки радіатора.
Тип 21 Конструкція являє собою сталевий панельний радіатор опалення, виконаний з трьох панелей з трьома рядами оребрення для проходження повітряних мас.

Порада! Знаючи типи радіаторів, не важко буде грамотно підібрати прилади опалення, відповідно до площі приміщення, що обігрівається.

Схема розміщення панелей

Також пристрої розрізняються розмірами, які можуть бути наступними:

  • Ширина - 40 - 300 см;
  • Висота - 30 - 90 см.

Тому, перш ніж придбай пристрою, необхідно розрахувати розміри радіаторів опалення, які залежать від площі приміщення і потужності системи.

Виробники панельних сталевих батарей

Як відомо, якість батарей залежить не тільки від типу конструкції, а й виробника. Тому не варто віддавати перевагу найбільш дешевим виробам від маловідомих виробників. Незначна вигода може привести до того, що вже незабаром доведеться своїми руками змінювати радіатори.

сталевий радіатор

Добре себе зарекомендували панелі наступних виробників:

  • Будерус (Німеччина);
  • Thermoplus (Італія);
  • Ліді (Росія);
  • Kermi (Німеччина) та ін.

Крім того, купувати вироби слід в великих будівельних магазинах, щоб уникнути підробки і бути впевненим у виконанні гарантійних обов'язків продавцем.

висновок

Панельні сталеві радіатори мають ряд переваг перед аналогами, проте, слід враховувати, що їх застосування обмежене деякими технічними характеристиками. Якщо умови в вашій опалювальній системі відповідають вимогам цих приладів, то вони стануть відмінним вибором.

З відео в даній статті можна зачерпнути деяку додаткову інформацію по цій темі.
