Панельні радіатори: особливості конструкції, переваги і

Класична чавунна батарея не завжди вписується в інтер'єр. Звичайно, можна прикрити її красивим екраном або закрити шторою, але тоді левова частина тепла буде просто не доходити до кімнати. Виходом в такій ситуації можуть стати металеві панельні радіатори опалення - вони незвично виглядають і володіють відмінною ефективністю.

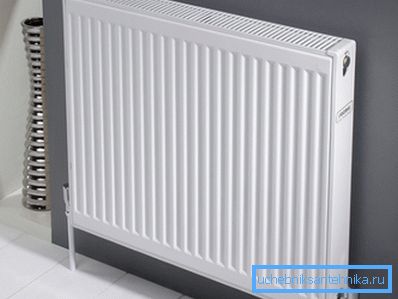

Стильний панельний радіатор

особливості конструкції

Якщо у випадку зі звичайними чавунними батареями опалювальний прилад ділиться на окремі секції, то поверхня панельного - цілісна. Виготовляється вона з сталевого листа, зсередини до нього часто приварюються ребра з листової сталі для більш ефективного обігріву приміщення. За рахунок цього панельні радіатори мають розвинену бічну поверхню, що покращує тепловіддачу.

Зверху і знизу в конструкції зроблені вентиляційні отвори для забезпечення конвекції. У такого пристрою приблизно 50% переданої в приміщення енергії припадає на теплове випромінювання бічною поверхнею і близько 50% припадає на конвекцію. Тобто прохолодне повітря забирається знизу і виходить через верхні отвори вже підігрітим. Додаткові пластини в конструкції використовуються для направлення повітряного потоку.

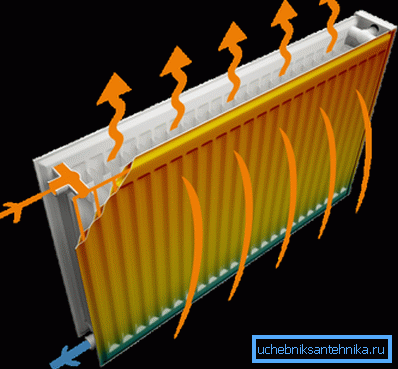

Принцип роботи панельного обігрівача

В іншому принцип дії панельних радіаторів такий же, як і у звичайних батарей - гаряча вода розігріває метал, а той віддає теплову енергію в приміщення. Усередині опалювального приладу проходить вигнута сталева трубка, по якій і циркулює теплоносій.

Що стосується відмінностей в конструкції, то панельні радіатори поділяються на:

  • моделі без конвекторний панелі (тип 10) - вважаються найпростішими, відсутня конвекторна панель;
  • з одного сталевий панеллю (тип 11) - однорядне ребра;
  • тип 20 - дворядний панельний радіатор з відсутнім внутрішнім оребренням;
  • тип 21 - також дворядний, але присутній і 1 ряд оребрения всередині (тобто конвекція забезпечена);
  • тип 22 - 2 ряди і подвійне внутрішнє ребра;

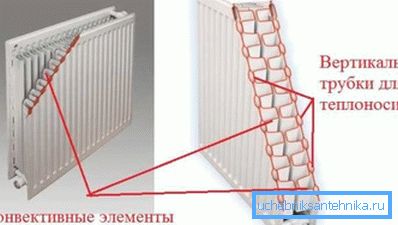

На фото - радіатор типу 22
  • тип 33 - 3 ряди і потрійне внутрішнє ребра.

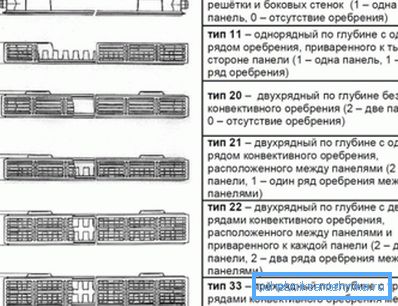

Види панельних батарей

Також радіатори панельного типу можуть сильно відрізнятися розмірами (як по висоті, так і по глибині). Це дає можливість підібрати опалювальний прилад і для звичайного будинку, і для кімнати з великими вікнами.

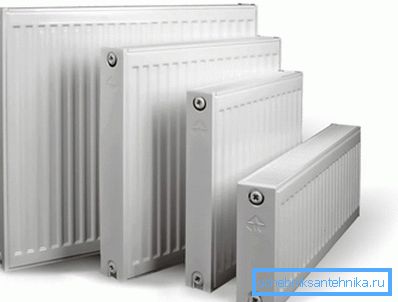

Розміри змінюються в широкому діапазоні

Що стосується підключення труб опалювальної системи, то в продажу зустрічаються як варіанти з бічним підключенням, так і з нижнім (тобто і подача, і обратка розташовані з нижньої частини опалювального приладу).

Зверніть увагу! Це трохи знижує ефективність прогріву, зате такі панельні радіатори дають можливість повністю сховати труби опалювальної системи під підлогою.

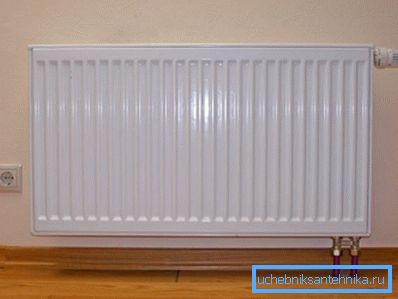

Нижня підключення дозволило замаскувати труби опалення

Також в комплект опалювачів з нижнім підключенням зазвичай входить терморегулятор (він вже встановлений на самому радіаторі). Так що регулювати роботу батареї можна буде в широкому діапазоні.

Детальніше про особливості панельних радіаторів

Панельні обігрівачі по ефективність можуть трохи поступатися кращим представникам звичайних радіаторів (наприклад, біметалічним). Але це сповна окупається відмінним зовнішнім виглядом, так і різниця не така вже істотна. Крім цього, є ще ряд особливостей, знання яких точно не буде зайвим.

Переваги і недоліки сталевих панельних радіаторів

Панельні радіатори володіють значним списком достоїнств:

  • за рахунок поєднання прямої тепловіддачі і конвекції ККД приладів перевищує 75%, та й тепло по кімнаті розподіляється більш рівномірно;
  • такі пристрої відрізняються зниженою потребою в теплоносії, в порівнянні з опалювальною системою, в якій використовуються чавунні батареї, потреба в воді знижена більш ніж удвічі;

Зверніть увагу! Є у цієї особливості і зворотний бік - так як води в опалювальній системі трохи, то котла доведеться частіше включатися для підтримки температури в заданому діапазоні. У системах централізованого опалення кількість теплоносія в батареї особливої ​​ролі не грає.

  • ціна панельного радіатора нижче, ніж вакуумного або біметалічного. Пояснюється це тим, що сталь коштує набагато нижче міді, та й конструкція опалювального приладу досить проста.

Є, звичайно, і пара недоліків, виділити можна:

  • сталь піддається корозії і взагалі до якості теплоносія пред'являються підвищені вимоги. Зокрема, потрібно підтримувати на нормальному рівні кислотність (рН не повинен перевищувати позначку 9,5);

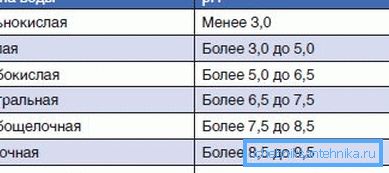

рН не повинен перевищувати 9,5
  • рекомендується не залишати панельні радіатори надовго без води. Справа в тому, що сталь при контакті з повітрям буде іржавіти;
  • такі опалювальні пристрої підходять тільки для систем зі звичайним тиском і температурою теплоносія не вище 110 ° С;
  • вони погано переносять гідроудари.

Установка панельного радіатора

Сам процес слабо відрізняється від установки звичайної батареї.

Інструкція складається з наступних пунктів:

  • спершу потрібно перевірити чи не занадто близько до верхньої конвекционной решітці знаходиться підвіконня. Якщо відстань менше 7 см, то радіатор буде гірше обігрівати приміщення;
Конвекція буде порушена при близькому розташуванні до підвіконня

Зверніть увагу! Виробники радять вибрати прилад приблизно на 10% могутніше, якщо зазори до підлоги і підвіконня складають менше 10 см.

  • потім на стіні розміщуються кронштейни, вони йдуть в комплекті з радіатором;
  • далі радіатор розміщується на закріплених в стіні кронштейнах. При цьому упаковка з опалювального приладу поки що не знімається цілком, а тільки в місцях, де потрібно з'єднатися подає і відводить трубопроводів;
  • якщо підключення виконується своїми руками, то наступний крок - установка крана Маєвського у верхній частині екрану і терморегулятора (також йде в комплекті з радіатором);
установка терморегулятора
  • встановлюються заглушки.

Остаточно упаковку з опалювального пристрою знімають тільки після того, як остаточно закінчені оздоблювальні роботи в кімнаті. Завдяки цьому не доведеться чистити його від пилу, та й ризик подряпати поверхню стали нижче.

Найпоширенішими помилками при установці є:

  • відхилення від горизонталі при установці. В результаті теплова потужність приладу стає нижчою від заявленої виробником;
  • при дуже великому зазорі між підлогою і низом панельного радіатора в нижній частині кімнати буде занадто прохолодне повітря, це буде створювати дискомфорт;
  • категорично заборонена фарбування опалювального приладу фарбами під метал (це погіршить тепловіддачу приладу), також досить часто відбувається зафарбовування випускного отвору пристрою для випуску повітря.

Що ж стосується підбору теплової потужності, то можна просто підрахувати обсяг кімнати в кубометрах і помножити на 41. Отримане число буде позначати необхідну потужність в ватах для обігріву кімнати. Технічні характеристики панельних радіаторів опалення обов'язково включають в себе і цей параметр, так що його можна взяти з документації на обігрівач.

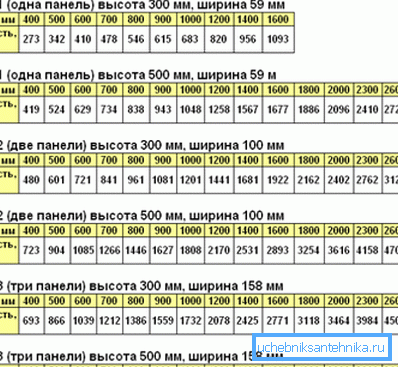

Характеристика популярних панельних радіаторів

Підведення підсумків

Панельні обігрівачі сильно відрізняються від всім звичного секційного радіатора опалення. Такі опалювальні прилади виглядають стильно і непогано виглядають в будь-якому інтер'єрі, а можливість нижнього підключення дорогого коштує.

Що стосується того, які панельні радіатори опалення краще, то порадити можна вибирати моделі з внутрішнім оребренням, в них передача теплової енергії буде виконуватися 2 шляхами.

На відео в цій статті показано пристрій сталевого панельного радіатора.
