Парове опалення: схема, використовувані матеріали і методика

Зазвичай в системах обігріву житлових будинків в якості теплоносія використовується гаряча вода, але іноді її замінюють парою. Схема парового опалення дещо відрізняється від традиційного рішення, тому варто приділити її аналізу найпильнішу увагу. Тільки знаючи всі нюанси, ви зможете створити ефективний проект і грамотно його реалізувати.

аналізуємо конструкцію

Особливості функціонування системи

Само по собі парове опалення влаштовано досить просто:

• Як водонагрівача виступає котел (Електричний, газовий або твердопаливний). У ряді випадків можлива побудова системи з використанням печі, але тоді її необхідно відповідним чином модернізувати.
• У нагрівачі вода доводиться до кипіння, утворюючи великий обсяг пара, який знаходиться під значним тиском.

Зверніть увагу! Найбільш поширеними є системи низького тиску, розраховані на 100 - 150 кг / м². Також в приватних будинках може застосовуватися вакуумно-парове опалення (до 100 кг / м²), А в промисловості іноді використовують конструкції, здатні витримати більше 600 кг / м².

• Пара поступає в трубопроводи, по яких проникає в радіатори, встановлені в приміщеннях. Тут відбувається перерозподіл тепла: труби поступово остигають, нагріваючи навколишнє повітря.
• Після охолодження нижче певного рівня вода збирається у вигляді конденсату і повертається назад в котел.
• Окремо варто відзначити, що повітря, що витісняється з системи паром, виводиться назовні через спеціальний випускний трубопровід.

Залежно від способу повернення конденсату в котел виділяють:

• Опалювальні системи замкнутого типу. В цьому випадку захолола вода надходить в котел прямо по трубах.
• Системи разомкнутого типу. Конденсат спочатку накопичується в окремому баку, а потім перекачується в робочу ємність водонагрівача.

Плюси і мінуси

Такий спосіб опалення має ряд переваг:

• Приміщення досить швидко нагрівається за рахунок проходження через радіатори і труби пара з високою температурою.
• Система має досить компактні розміри.
• Відсутній ризик замерзання теплоносія в трубах, що у випадку з водяним обігрівом часто призводить до пориву.
• Ціна необхідних для облаштування матеріалів порівняно невелика.

З іншого боку, парове опалення не позбавлене і недоліків:

• По-перше, трубопроводи досить швидко зношуються під високим тиском, тому ремонтувати і міняти їх потрібно набагато частіше.

Зверніть увагу! Профілактичне обслуговування всіх з'єднань слід проводити регулярно. Це питання не тільки вашого комфорту, але і вашої безпеки.

• По-друге, сильне нагрівання теплоносія ускладнює точне регулювання температури за допомогою систем клімат-контролю.
• По-третє, труби при проходженні пара видають досить гучний звук. Через час, звичайно, ви перестанете його помічати, але в перші тижні цей шум може бути неприємний.
• Нарешті, дуже гарячі труби потрібно розміщувати таким чином, щоб мінімізувати ризик контакту з ними. Втім, опіки від випадкових дотиків до нагрітого металу все одно будуть неминучі.

Рекомендації по монтажу

вибір елементів

Якщо ви плануєте зайнятися облаштуванням системи парового опалення своїми руками, то підбирати всі компоненти системи потрібно дуже ретельно.

Звертаємо увагу нас такі моменти:

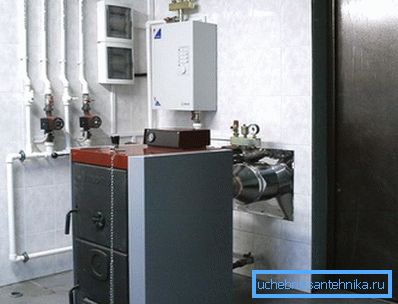

• Паровий котел - ключовий елемент, багато в чому визначає продуктивність всіх встановлених пристроїв. Для нашої мети найкраще підійде двоконтурна модель, яка працює від газу або електрики. Оптимальне обмеження температури пара для приватного будинку - 130 ⁰С.

Зверніть увагу! Для забезпечення постійного нагріву води в ємності також можна придбати твердопаливні пристрій з автозавантаженням пелет із спеціального бункера.

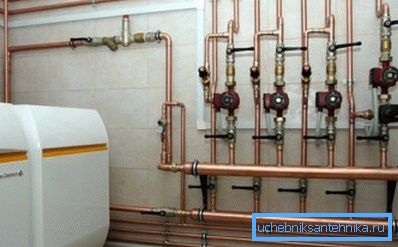

• Труби для з'єднання всіх деталей використовуємо або сталеві, або мідні. Другий варіант кращий, оскільки мідь не піддається корозії, але в цьому випадку вартість проекту істотно зросте.

• У проект можна закласти як однотрубну, так і двотрубну схему прокладки комунікацій. Однотрубна компоновка є дешевшою, однак для відведення конденсату краще передбачити окремий трубопровід. Так і рівень шуму в системі ми знизимо, і регулювати тепловий потік буде простіше.

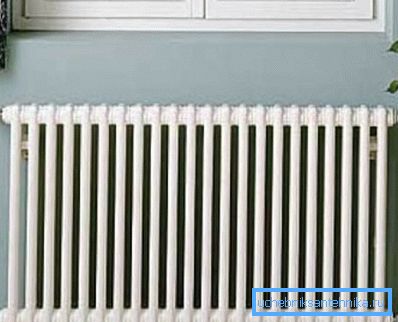

• Що стосується батарей, то для нашої мети відмінно підійдуть чавунні радіатори класичної конфігурації, або ж сталеві панельні пристрої.

• Для кожного опалювального контуру набуваємо випускний клапан, який буде в автоматичному режимі регулювати тиск в системі.

Нюанси складання конструкції

Роботи з облаштування починаємо з монтажу котла.

Інструкція рекомендує діяти так:

• Водонагрівач найкраще встановлювати в підвалі або підпільному приміщенні - так нагрітий пар буде підніматися по трубах вгору за рахунок природних сил. При цьому і конденсат буде повертатися в ємність самопливом.

• Приміщення для установки котла обшивають негорючим матеріалом. Під сам котел заливаємо окремий монолітний фундамент, який покликаний запобігти його зміщення в процесі експлуатації.
• На виході котла обов'язково монтуємо паровий вентиль, який застосовується для регулювання потоку пара.
• Над котлом зазвичай розміщується розширювальний бак мембранного типу. Його основна функція -вирівнювання тиску в системі.
• Встановивши котел, починаємо прокладати труби. Фіксуємо їх на несучих конструкціях за допомогою кронштейнів.
• На стіни в обраних місцях монтуємо опалювальні батареї. Кожен радіатор можна забезпечити двома кранами, що дозволяють при необхідності вимикати батарею з системи, регулюючи, таким чином, ступінь нагріву повітря в приміщенні.
• Ретельно герметизируем всі з'єднання, оскільки тиску пара в трубах буде досить високим.
• Встановлюємо випускні клапани, що відповідають за скидання зайвої повітря.

Зверніть увагу! Якщо використовується відкрита схема, то в обов'язковому порядку в неї повинен включатися насос для перекачування відпрацьованого конденсату з резервуара в котел.

• Підключаємо котел до трубопроводу, заливаємо воду і виконуємо пробний пуск. В ході випробувань контролюємо показання манометра, що реєструє рівень тиску, а також стежимо за появою протікання в місцях з'єднань.

висновок

Описані вище схеми парового опалення (з одним або двома контурами, з відкритим або закритим циклом) демонструють максимальну ефективність в приватних будинках і котеджах.

Дана конструкція може бути реалізована самостійно, але якщо у вас немає досвіду в проведенні теплотехнічних робіт, то краще залучити до вирішення завдання професіоналів, як мінімум на етапі проектування. А в нюансах виконання окремих операцій допоможе розібратися наведене в статті відео.
