Печі з водяним опаленням - дешеве і практичне рішення

У заміських будинках, так і в приватному секторі в межах міста, часто використовується пічне опалення. При бажанні можна, використовуючи в якості джерела тепла ту ж дров'яну піч, організувати і водяне опалення, це не викличе значного подорожчання. Як правило, в таких випадках використовують покупні печі з водяним опаленням.

Переваги водяного опалення

Водяне опалення за багатьма параметрами перевершує повітряне, а саме:

• вода доступна, навіть у найвіддаленіших районах з водопостачанням особливих проблем немає;
• вона має набагато більшу теплоємність, так що ефективність обігріву буде на висоті;
• піч водяним з опаленням дозволить організувати рівномірний прогрів всіх кімнат, при використанні простої пічки джерело тепла - точковий, це не дозволить прогрітися рівномірно всіх приміщеннях;
• роботу системи обігріву будинку в такому випадку можна регулювати без особливих проблем, досить встановити терморегулятори перед кожним радіатором.

З недоліків відзначити варто:

• негативний вплив води на метал;
• крім вартості самої грубки, доведеться витратитися ще й на радіатори, труби. У підсумку ціна опалювальної системи виросте;
• підійде тільки для постійного проживання в будинку. Якщо візити на дачу в холодну пору року - рідкість, то краще зупинитися на звичайному пічному обігріві житла. Звичайна вода при замерзанні легко порве труби.

Зверніть увагу! Замість води в якості теплоносія можна використовувати антифриз (найчастіше використовується Етіленгліколевие або пропіленгліколевої). У такому випадку і 15-градусний мороз не стане проблемою.

Детальніше про покупних печах з водяним опаленням

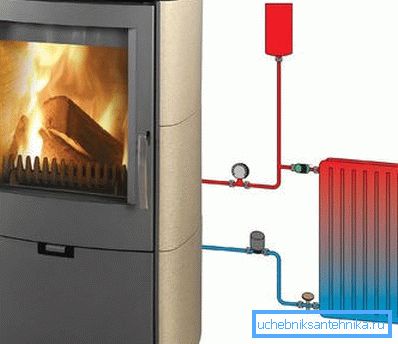

Головне, чим відрізняється піч для опалення будинку з водяним опаленням від звичайної, полягає в тому, що в ній розташувався теплообмінник і виробником передбачені отвори для підключення труб. Виходить свого роду аналог міні-котла з тією тільки різницею, що розміщується пристрою безпосередньо в житловій кімнаті.

Класифікація

Принцип роботи таких печей не відрізняється від звичайних, тому і класифікація залишається тією ж.

За принципом дії виділити можна:

• з однією камерою - в них паливо просто прогорає, а вивільнена енергія йде на підігрів води в теплообміннику;

Зверніть увагу! Теплообмінник в печі для водяного опалення будинку повинен бути виготовлений з товстої сталі (як мінімум 5 мм). Якщо використовувати тонкий метал, то він може просто прогоріти при тривалій роботі печі.

• піролізні - відрізняються тим, що топка розділена на 2 зони, в одній з них відбувається допалювання піролізного газу;

• цегляні грубки для будинку з водяним опаленням - вельми спірне варіант, особливості пристроїв цього класу розглянуті нижче.

Можна навести класифікацію і за типом матеріалу (для виробництва використовується листова сталь або чавун). Обидва матеріали забезпечують високу теплопровідність, але чавун володіє трохи більшою теплопровідністю.

Невеликим недоліком таких грубок можна вважати те, що крім обігріву будинку ні для чого іншого вони не підходять. Максимум - невелика робоча поверхня, яка дозволить розігріти і приготувати їжу.

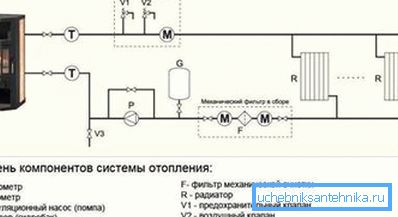

Пристрій опалювальної системи

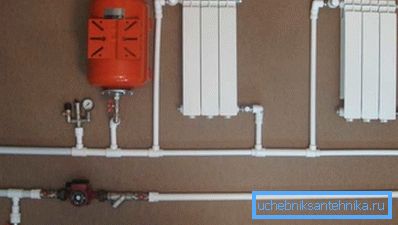

Що стосується основних елементів опалювальної системи, то вони залишаються такими ж, як і при використанні котлів.

Не враховуючи саму грубку з водяним контуром, знадобиться:

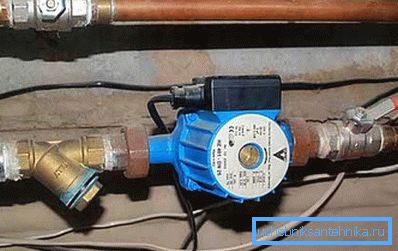

• циркуляційний насос для опалення;
• труби;
• розширювальний бак (він дозволить компенсувати збільшення обсягу теплоносія при нагріванні);
• радіатори;
• при бажанні можна докупити терморегулятори і встановити їх перед кожною батареєю.

Водяне опалення від печі своїми руками починається з вибору мета установки грубки. Якщо в разі конвекційного обігріву бажано грубку розміщувати по центру приміщення, щоб домогтися хоч якоїсь рівномірності прогріву, то додавання водяного контуру це обмеження знімає. Її можна розмістити в кутку кімнати без зниження ефективності роботи опалення.

Потім виконується розводка труб по поверху / поверхах, встановлюються радіатори, підключаються до труб і, нарешті, виконується підключення труби, що подає і обратки до самої печі, заливається теплоносій. Залишається тільки перевірити герметичність системи і можна приступати до топки.

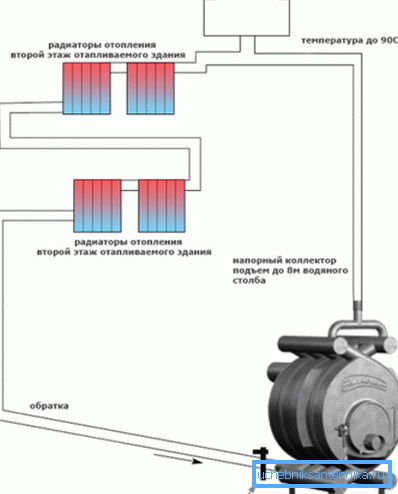

Що стосується теплообмінника, то його форма може сильно відрізнятися в залежності від виробника. Наприклад, Булерьян водяною сорочкою (вона ж піч Аква Бренеран) має теплообмінник у вигляді декількох труб, які щільно прилягають до топки всередині корпусу, тобто конструкція теплообмінника виконана у вигляді регістра. Але є і моделі з плоскими теплообмінниками.

Зверніть увагу! Все-таки потужність таких грубок нижче, ніж у опалювальних котлів, так що обсяг теплоносія в системі невеликий - близько 40 л для будинку середніх розмірів.

Потрібно відзначити, що на виході у такий грубки температура теплоносія цілком може перевищувати 90? С. Тому, якщо розводка по будинку робиться за допомогою ПП трубопроводу, то на виході з котла краще використовувати невеликий відрізок металевої труби - просто страховка.

Цегляні печі з водяним контуром

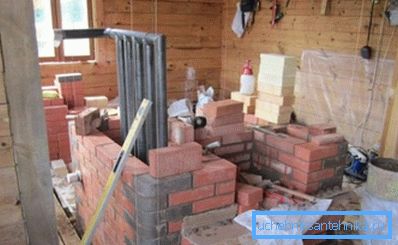

Піч для водяного опалення цілком може бути викладена з цегли. Правда, і за вартістю, і за складністю робіт такий варіант не можна порівнювати з покупними моделями. Додати водяний контур в уже викладену піч неможливо, доведеться перекладати частину печі. Тому рекомендується ще на етапі кладки цегли потурбуватися розміщенням теплообмінника в кладці.

особливості конструкції

Головне завдання пічника - встановити теплообмінник в грубку.

Що стосується самого теплообмінника, то форма його може бути будь-який, найчастіше використовуються такі варіанти як:

• регістр з труб - недоліком такого виду можна вважати складність зварювання (при використанні круглих труб;

• можуть використовуватися конструкції у вигляді бака з листової сталі (товщина стали повинна складати як мінімум 5 мм);

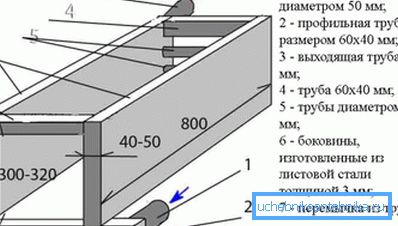

• теплообмінник може бути виконаний у вигляді 2 баків, з'єднаних трубами.

Зверніть увагу! При виконанні робіт своїми руками є сенс використовувати профільні труби. Це полегшить зварювальні роботи.

Окремо варто розглянути варіанти розміщення теплообмінника - від цього безпосередньо залежить трудомісткість виконання робіт.

Можливі такі варіанти:

• розміщення безпосередньо в топливнике - така схема розміщення оптимальна для печей з великою варильною поверхнею. Для установки досить просто зняти металеві пластини з верхньої частини і розмістити регістр всередині. Але є і істотний мінус - розміри регістра не повинні істотно зменшувати внутрішній простір топки;

Зверніть увагу! Не можна розміщувати теплообмінник впритул до стінок камери згоряння. При нагріванні метал розшириться, тому потрібно забезпечити зазор хоча б пару сантиметрів.

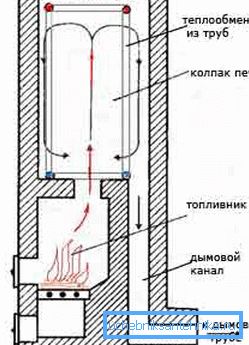

• піч для будинку з водяним опаленням може бути обладнана теплообмінником, встановленим в димооборотамі або просто в ковпаку, який влаштовується для того, щоб продукти горіння віддавали тепло стінок. Але в такому випадку установка конструкції виконується або під час будівництва, або при розбиранні грубки.

Ну і особливу увагу потрібно приділити якості зварювання. Навіть невеликий непровар в майбутньому може обернутися великими проблемами. Добре, якщо теплообмінник можна без проблем дістати з паливної камери і починають. Але, якщо він розміщений в димооборотамі, то доведеться розбирати піч для водяного опалення, а посеред опалювального сезону такі сюрпризи не потрібні.

Переваги та недоліки цегельних печей для водяного опалення

Цегляні печі з вбудованим водяним контуром мають ряд серйозних недоліків:

• контури опалення зі слабкою циркуляцією однозначно не підійдуть, так що про повністю автономному опаленні можна забути;

Зверніть увагу! Теплоносій без належної циркуляції може закипіти в теплообміннику за пару хвилин. Добре, якщо в такому випадку справа обійдеться легким переляком, але набагато більш ймовірна розгерметизація опалювального контуру, адже тиск істотно виросте.

• така піч водяного опалення для будинку буде нерегульованої. Якщо, наприклад, в газових котлах робота пальника відстежується автоматикою і відключити її проблем не складе, то цегляні грубки відмінно акумулюю тепло й охолоджуватися вони будуть довгі години;
• влітку експлуатація не рекомендована, так що, якщо в теплу пору року грубка використовується для готування їжі, то краще про встановлення водяного опалення забути. Справа в тому, що влітку теплоносій із системи зливається, а при довгому прогріванні сталевих труб метал швидко прогорить.

Цегляна піч для водяного опалення будинку може мати окрему камеру, в якій і розташовується теплообмінник. Доступ газів в такі камери обмежується засувкою і на літній час перекривається. Але в такому випадку ККД опалення знижується, адже теплообмінник нагрівається вже порядком остиглим газом.

Порівняння описаних печей

Коли мова заходить про те, як зробити водяне опалення від печі, потрібно враховувати кілька особливостей такого виду опалювальних систем:

• оптимальним варіантом можна вважати покупку грубки заводського виготовлення. В такому випадку ризик неполадок, наприклад, виникнення течі в теплообміннику близький до нуля. Монтаж опалювальної системи, в принципі, не відрізняється від звичайного опалення, етапи ті ж - розлучення труб, встановлення та підключення радіаторів, регуляторів опалення, установка циркуляційного насоса, розширювального бачка;
• цегляні водяні опалювальні печі краще все-таки залишити любителям експериментів. Все-таки були отримані раніше недоліки істотні і можуть завдати чимало проблем;

• для опалення малих приміщення або нерегулярного опалення будинку можна порадити звичайні печі тривалого горіння, наприклад, Т-грубки. Модельний ряд печей «Теплодар» дозволяє підібрати модель під будь-яку площу будинку.

Підведення підсумків

Водяне пічне опалення - цілком реально, хоча на перший погляд і звучить трохи дивно. За помірну плату можна отримати всі переваги водяного опалення навіть в заміському будинку, при цьому вартість обігріву житла залишається на прийнятному рівні.

При бажанні можна навіть звичайну цегляну піч перетворити в свого роду опалювальний котел. Запропонований матеріал допоможе зорієнтуватися серед маси печей різних видів і підібрати оптимальний варіант.

На відео показано моделювання цегляної печі з додаванням водяного контуру.
