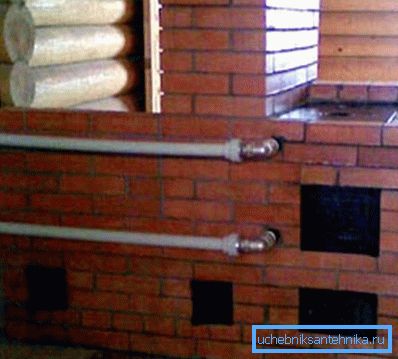

Піч з котлом водяного опалення - особливості пристрою

На сьогоднішній день існує маса варіантів обігріву заміських будинків, зокрема, популярним варіантом є використання печі з котлом. Цей пристрій поєднує в собі переваги котла і пічного опалення. Нижче ми розглянемо пристрій печі з котлом, а так же розберемо прості схеми подібного опалення, які можна реалізувати самостійно.

Навіщо використовувати піч з котлом

Пічне опалення є досить економічним і дуже популярним в населених пунктах, де відсутня газ.

Однак воно має одним серйозним недоліком - кімнати обігріваються нерівномірно, в результаті чого виникають такі проблеми:

• Віддалені приміщення можуть залишатися холодними, якщо їх додатково не обігрівати електричними обігрівачами, що вимагає додаткових фінансових витрат.
• Так як відсутня теплова завіса, яку створюють радіатори опалення, вікна постійно запотівають і навіть покриваються памороззю.

Щоб вирішити цю проблему, абсолютно не обов'язково купувати котел опалення. Можна просто обладнати існуючу піч теплообмінником, від якого виконати розводку по кімнатах. Все це можна зробити навіть своїми руками, без допомоги фахівців.

Монтаж системи опалення

установка теплообмінника

Встановити теплообмінник можна в абсолютно будь-яку піч, наприклад, це може бути опалювально - варильна конструкція, просто опалювальна або взагалі в камін. Головне - зробити теплообмінник відповідного розміру, щоб вона розмістилася в топку або розташовувався за топкою, що більш переважно.

Крім того теплообмінник повинен відповідати наступним вимогам:

• Між входом і виходом повинен бути максимальний перепад рівня.
• Площа поверхні змійовика повинна бути якомога більше.
• Конструкція не повинна заважати завантаженні палива або перешкоджати горіння.

Виготовляти змійовик краще з жароміцної нержавіючої сталі. У такому випадку термін служби виробу буде набагато вищим. Найкращим матеріалом для цих цілей є товстостінна безшовна труба.

Порада! Як теплообмінника можна використовувати звичайну чавунну батарею. Єдине, попередньо її потрібно промити і почистити.

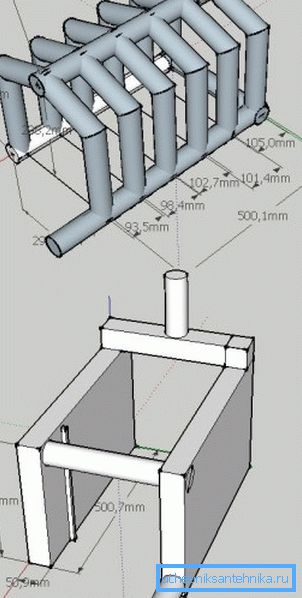

Теплообмінник можна зробити самостійно, якщо є досвід роботи зі зварювальним апаратом, або замовити його у зварника. Головне - правильно зробити креслення конструкції із зазначенням всіх розмірів в міліметрах.

При цьому слід враховувати, що від розмірів змійовика буде залежати потужність котла. Крім того, необхідно передбачити відстань не менше 5-6 мм між стінками печі і змійовиком, призначене для теплового розширення пристрою.

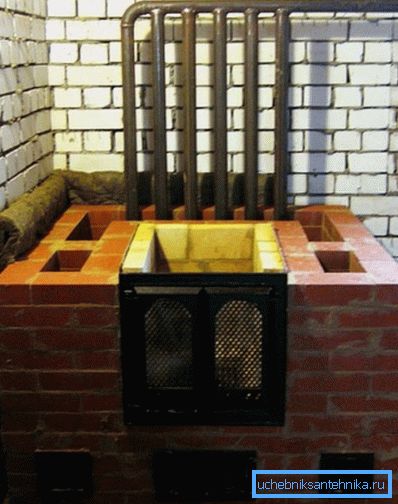

Порада! Якщо цегляна піч будується з нуля, то бажано надати їй таку конструкцію, щоб продукти горіння потрапляли в димохід з мінімально можливою температурою. Адже, чим вони більші віддадуть тепла всередині печі, тим більше її ККД. Складання проекту краще довірити фахівцям з досвідом.

При установці змійовика в готову піч, її доведеться частково розібрати. Робити це потрібно акуратно, щоб потім не виникло проблем при складанні.

розведення

Після того як твердопаливна піч буде оснащена змійовиком, вона стане звичайним котлом. Тому всі подальші дію з облаштування опалення не мають будь-яких особливостей. У тому числі виконується звичайнісінька розводка труб, яка, в залежності від особливостей приміщення, може бути двох типів:

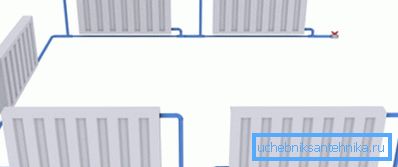

Однотрубна схема системи опалення виглядає наступним чином:

• Контур, що підключається до печі з котлом водяного опалення, піднімається вертикально вгору. При цьому у верхній його точці встановлюється розширювальний бачок. Таким способом формується розгінний колектор. У разі примусової циркуляції теплоносія, розгінний колектор не встановлюється.
• Від розширювального бачка контур йде вниз і по периметру огинає приміщення. При цьому до нього послідовно підключаються радіатори опалення. Причому, кожен радіатор повинен мати байпас, що дозволить регулювати нагрів батарей.

Зверніть увагу! Щоб забезпечити природний рух води, необхідно передбачити постійний ухил в системі.

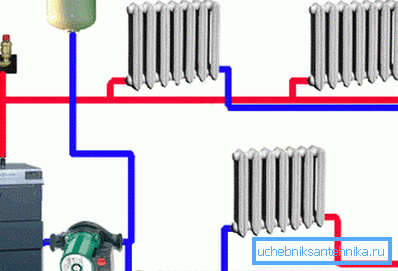

Двотрубна розводка трохи складніше.

Як правило, схема виглядає наступним чином:

• До котла підключається циркуляційний насос.
• Далі до насоса підключається трійник, за допомогою якого здійснюється розводка на розширювальний бак і решту системи.
• Вхідний шланг огинає весь будинок і закінчується на останньому радіаторі опалення. При цьому до неї приєднуються тільки вхідні патрубки всіх радіаторів.
• Від першого в ланцюзі радіатора бере початок відводить труба, до якої підключаються вихідні патрубки всіх батарей.
• Кінцевою точкою відвідної труби є вхід змійовика.

У такій схемі може брати участь колектор, який дозволить виконати кілька паралельних розводок, що може знадобитися у великому будинку. Слід враховувати, що ціна такої схеми є найбільш високою, тому монтувати її для невеликих приміщень не має сенсу.

Ось, власне, і вся інструкція по монтажу водяного опалення при наявності в будинку звичайної твердопаливної печі.

висновок

Піч з водяним котлом дозволяє істотно заощадити і спростити облаштування водяного опалення в житло. Найголовніше при цьому правильно зробити і встановити в печі змійовик. Решта ж робота, як уже було сказано вище, мало чим відрізняється від монтажу опалювальної системи зі звичайним котлом.

З відео в даній статті можна отримати додаткову інформацію по цій темі.
